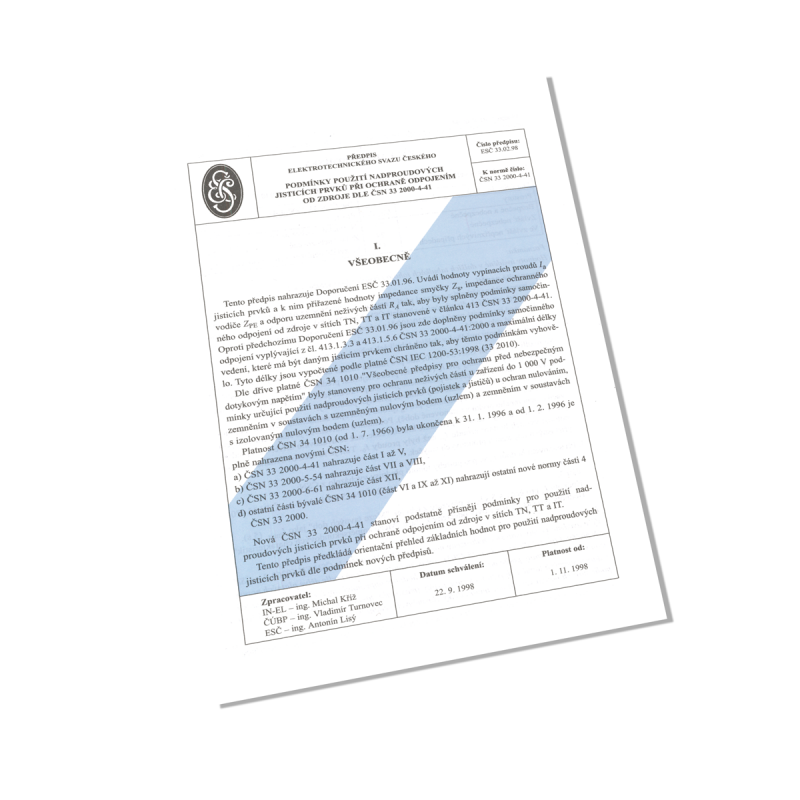

33.02.98 - Podmienky použitia nadprúdových jistícíc ČSN 34 1010

Od 1. 2. 1996 bola plne nahradená ČSN 34 1010 novými normami rady STN 33 2000-4-41. Za dobu platnosti ČSN 34 1010 si rada elektrotechnikov, najmä revíznych technikov, vypracovala tabuľkové prehľady maximálne prípustných hodnôt impedancií slučiek k jednotlivým jistiacim prvkom. Avšak podľa STN 33 2000-4-41 sú už tieto prehľady nepoužiteľné.
Odporúčanie ESČ 33.01.96 uviedlo hodnoty vypínacích prúdov Ia rôznych druhov jistiacich prvkov rôznych charakteristík (B, C, D, L, U) pre rôzne doby odpojenia a k nim priradené hodnoty impedancie slučky Zs, impedancií ochranného vodiča ZPE a odporov uzemnenia neživých časti RA tak, aby boli splnené podmienky samočinného odpojenia od zdroja v sieťach TN (Ia, Zs a ZPE), TT (Ia a RA) a IT stanovených v článku 413 STN 33 2000-4-41.
Medzitým, od vydania predchádzajúceho odporúčania, však došlo ešte k ďalšej zmene. Prístup medzinárodnej ani našej normalizácie k princípu ochrany samočinným odpojením sa síce nezmenil, zmenil sa však prístup k určovaniu impedancie slučky. Podľa pôvodného názoru rešpektovaného predchádzajúcim odporúčaním i národnou prílohou STN 33 2000-6 pre revízie elektrických zariadení sa totiž nerespektovalo oteplenie vodičov, a tým ani zvýšenie impedancie slučky v dôsledku priechodu prevádzkového i poruchového prúdu. Dnes sa už v nových medzinárodných i našich normách (STN IEC 1200-5-53 i v pripravovanej zmene STN 33 2000-4-41) s týmto vplyvom i s vplyvom impedancie napájacej siete uvažuje. Najmä táto zmena je rešpektovaná v novom predpise ESČ, ktorý nahradí pôvodné odporúčanie. V ďalšej časti sú uvedené informatívne hodnoty impedancií káblov a vodičov (upravené už podľa nových poznatkov) a transformátorov 22/0,4 kV, na základe ktorých môže už projektant elektrického zariadenia posúdiť, či budú splnené podmienky, ktoré stanoví STN 33 2000-4-41 pre ochranu odpojením od zdroja, alebo či bude potrebné navrhnúť iné ochranné opatrenia (napr. Prúdový chránič).
V prílohe odporúčania je uvedený tabuľkový prehľad hodnôt impedancií slučiek Zs pre prúdy Ia od 1 do 2 500 A (ktoré zabezpečujú samočinné pôsobenie ochranného jisticieho prvku v stanovenom čase) pre siete TN s menovitým napätím 230 V. Tieto hodnoty umožnia posúdiť splnenie podmienok pre ochranu odpojením od zdroja s ohľadom na hodnoty Ia, ktoré uvádzajú výrobcovia jisticích prvkov pre svoje výrobky. Novo budú do predpisu, ktorý nahradí staršie odporúčanie, doplnené maximálne dĺžky najpoužívanejších káblov a vodičov s najčastejším jistením, u ktorých je ešte zaručené, že vyhovujú požiadavkám nových predpisných noriem. Nový predpis bude praktickou pomôckou nielen pre revíznych technikov a prevádzkovacích elektrikárov, ale aj pre projektantov elektrických zariadení. Pre nich budú nové poznatky zvlášť dôležité pri projektovaní nových inštalácií.

Zmena 1 – 1/2011, ktorou sa s platnosťou od 1. 1. 2011 nahradzuje kapitola IV „Ochrana odpojením od zdroja – siete TT”
V roku 2007 bolo vydané podstatne revidované znenie STN 33 2000-4-41. Okrem iných zmien sa revízia dotkla aj automatického odpojenia od zdroja, a to predovšetkým v sieťach TT. Aj keď tieto siete nie sú na Slovensku tak frekventované ako v niektorých iných krajinách EÚ, môže byť použitie týchto sietí v niektorých prípadoch výhodné, inde, kde sú distribučné siete vykonané ako siete TT, je potrebné, aby pri rekonštrukciách alebo pripájaní nových objektov boli rešpektované už podmienky STN 33 2000-4-41:2007.
Pokiaľ sa týka automatického odpojenia v sieti TT pri použití prúdového chrániča, zostáva podmienka automatického odpojenia v princípe rovnaká ako v predchádzajúcom vydaní normy. Pokiaľ na odpore uzemnenia zariadenia vznikne prichodom poruchovného prúdu napätie väčšie alebo rovné 50 V, musí byť toto zariadenie prúdovým chráničom odpojené. Len sa novo v prípadoch, keď je potrebné zabezpečiť rýchle odpojenie, vyžaduje neosadzovať do vzorca pre odpojenie menovitý prúd chrániča, ale až jeho päťnásobek.
Pokiaľ sa týka automatického odpojenia v sieti TT pri použití klasických jisticích prvkov, uvažuje sa obdobne ako v prípade sietí TN, že slučka poruchovného prúdu (obsahujúca zdroj, vodič vedenia k miestu poruchy, ochranný vodič medzi neživou časťou a zemou a súčet odporov uzemnenia chráneného zariadenia či chránenej inštalácie a uzemnenia zdroja) musí byť tak malá, aby prúd poruchy medzi živou a neživou časťou vyvolal včasne funkciu jisticieho prvku predrazeného miestu s poruchou.
Pre uvedené prípady sú vypracované príslušné tabuľky:
a) pre použitie prúdových chráničov tabuľka odporu uzemnenia (s ochranným vodičom) pre jednotlivé typy a použitie prúdových chráničov,
b) pre použitie klasických jistiacich prvkov (pojistek, jističov) tabuľka vybavovacích prúdov a k nim priradených impedancií slučky poruchového prúdu.

Obsah

I. Všeobecne

II. Základné podmienky

III. Ochrana odpojením od zdroja - siete TN (ochrana nulováním)

IV. Ochrana odpojením od zdroja - siete TT (ochrana zemněním v sústavách s uzemneným nulovým bodom - uzlom)

V. Ochrana odpojením od zdroja - siete IT (ochrana zemněním v sústavách s izolovaným nulovým bodom - uzlom)

VI. Zs - impedancia poruchovej slučky

VII. Záver

Príloha I. Tabuľka hodnôt Zs pre siete TN s Uo = 230 V

Príloha II. Maximálne dĺžky vedenia (obvodov) určené pre projektovú prípravu tak, aby vyhovovali podmienkam pre impedanciu slučky v obvodoch TN
