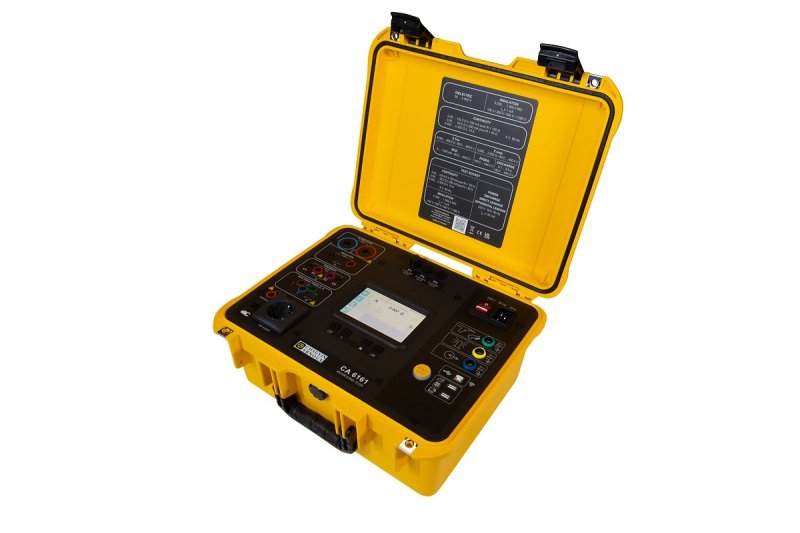

Chauvin Arnoux C.A 6161 - Tester strojov, rozvádzačov 40–3000 VAC

Multifunkčný tester C.A 6161 je určený na vykonanie všetkých testov súvisiacich s elektrickou bezpečnosťou u ručného náradia a spotrebičov, strojov, strojného zariadenia a rozvádzačov. Je ideálny pre elektrickú kontrolu a certifikáciu zariadenia na konci výrobných línií, periodické revízie zariadenia alebo pre ich pravidelnú údržbu

Testy podľa noriem

• Tester elektrických časti strojných zariadení, rozvádzačov, náradia, spotrebičov podľa noriem:
  • STN EN 60204-1 - Bezpečnosť strojných zariadení. Elektrické zariadenia pracovných strojov. Časť 1: Všeobecné požiadavky
  • STN EN 61439-1 - Rozvádzače nízkeho napätia - Časť 1: Typovo skúšané a čiastočne typovo skúšané rozvádzače
  • ČSN EN 60335-1 - Bezpečnosť elektrických spotrebičov pre domácnosť a podobné účely. Časť 1: Všeobecné požiadavky
  • ČSN EN 62368-1 - Zariadenia audio/video, informačné a komunikačné technológie - Časť 1: Bezpečnostné požiadavky
  • ČSN EN 60598-1 - Svietidlá. Časť 1: Všeobecné požiadavky a skúšky
  • ČSN EN 60974-4 - Zariadenia pre oblúkové zváranie - Časť 4: Kontrola a skúšanie zvárací zariadení v prevádzke
  • STN EN 50699 - Opakované skúšky elektrických spotrebičov
  • STN EN 50678 - Všeobecný postup pre overovanie účinnosti ochranných opatrení elektrických spotrebičov po oprave

Parametre a funkcie

• Vysokonapatovy test priloženým napätím AC 40 - 3000 VAC s funkciou RAMP (postupný nárast)
• Meranie izolácie až do 1 GΩ testovacím napätím 100 V, 250 V, 500 V a 1000 V
• Test prepojenia prúdom 100mA, 200mA, 10A s rozlíšením až 1 mΩ (Kelvinovo 4P zapojenie) a funkciou časovača
• Meranie diferenčného prúdu, priame meranie prúdu PE vodičom.
• Meranie impedancie slučky bez vybavenia chrániča s rozlíšením až 0,01 Ω a meraním induktivity. Skratový prúd až 12 kA
• Meranie impedancie slučky vysokým prúdom s rozlíšením až 0,001 Ω a meraním induktivity. Skratový prúd až 20 kA
• Integrovaná tabuľka poistiek s automatickým vyhodnotením
• Meranie chráničov RCD&PRCD typu AC, A, F, B, B+; G, S s prúdmi 10 / 30 / 100 / 300 / 500 / 1 000 mA a variabilne Var (6 – 1 000 mA)
• Pulzný test chráničov x0,5; x1; x2, x4; x5; x 10(DC) I?n
• Meranie času vybíjania 34, 60 a 120 V v rozsahu 0,1 až 9,9 s
• Meranie výkonových parametrov na testovaciej zásuvke U, I, P, S, f, cos ?, PF, THD U, THD I
• Meranie výkonových parametrov pomocou klešťového prevodníka U, I, P, S, f, cos ?, PF, THD U, THD I (voliteľné príslušenstvo)
• Test poradia fáz
• Meranie prúdu pomocou prevodníka (voliteľné príslušenstvo)

Meranie, analýza, funkcia

• Vyhľadávanie a zobrazenie skúšobných údajov uložených v prístroji
• Generovanie a tlač skúšobných protokolov
• Režim okamžitého zobrazenia výsledkov testov na vzdialenom zariadení
• Vytváření AUTO-SCRIPTů a ich prenos do meracieho zariadenia
• Vytváření prispôsobených ikon príkazov a ich prenos do meracích prístrojov
• Zobrazenie používateľských profilov a ich kompletných konfiguračných sád

Komunikácia, rozhranie a ukladanie údajov

Ukladanie výsledkov testov do vybranej zložky. Možnosť vytvoriť nové zložky pre pracovisko/objekt alebo premenovať existujúce pracovisko/objekt. Možnosť priradiť ikonu k objektu: všeobecný objekt, prístroj, rozvádzač. Okrem názvu pracoviska a názvu objektu je možné priradiť čiarový kód, štítok RFID, sériové číslo a komentár. Je možné zaznamenať až 100 000 meraní.

• 1x rozhranie USB-B na prenos údajov do počítača
• 2x rozhranie USB-A na pripojenie čítačky čiarových kódov, RFID čipov alebo tlačiarne samolepiacich štítkov
• Podpora bezdrôtového pripojenia WiFi. Rozhranie 802.11 b/g/n (2,4 GHz)
• Vstup pre pedal vzdialeného ovladania (voliteľné príslušenstvo)
• Vstup pre signalizačný svetelný stĺpik (voliteľné príslušenstvo)
• Vstup pre indikáciu otvorených kliešťov (voliteľné príslušenstvo)

Napájanie, prevádzkové podmienky, konštrukcia, záruka

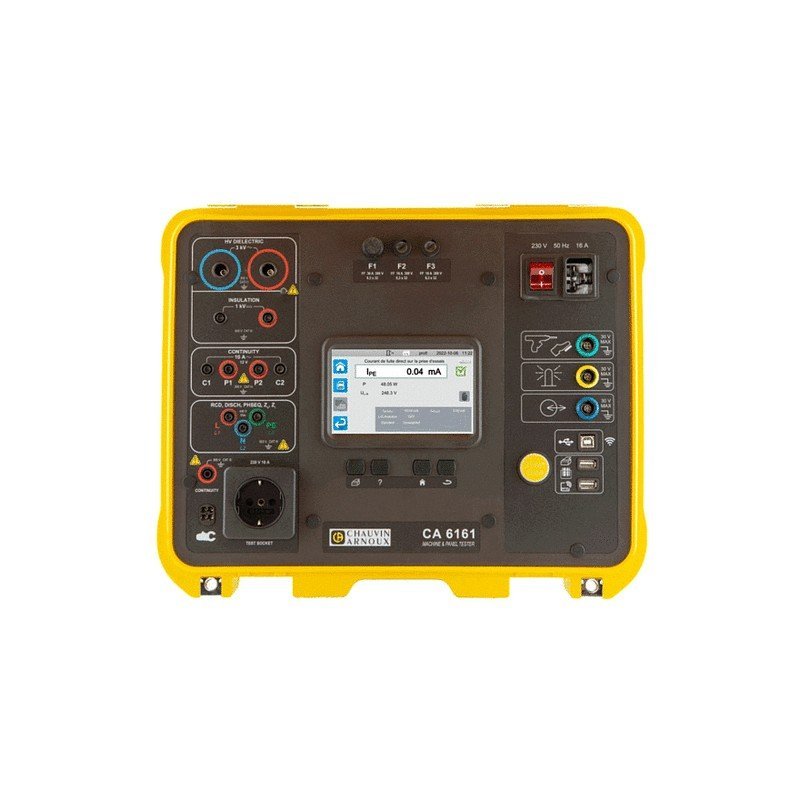

• Displej farebný dotykový 800 x 320, 5" LCD obrazovka
• Prevádzka na sieťové napájanie 230 V
• Robustná konštrukcia, ergonomický dizajn
• Vysoký stupeň krytia IP64 pri uzavretom kufri, IP40 pri otvorenom kufri
• Bezpečnostná kategória až 600 V / CAT III (podľa typu testu)
• Mechanická odolnosť na pád z 0,5 m
• Pracovná teplota 0 až 45 °C
• Skladovacia teplota -30 až 60 °C
• Rozmery: 40,7 cm × 34,1 cm × 20,5 cm
• Hmotnosť: približne 16 kg prístroj, 5,5 kg príslušenstvo
• Záruka na hlavný prístroj: 24 mesiacov

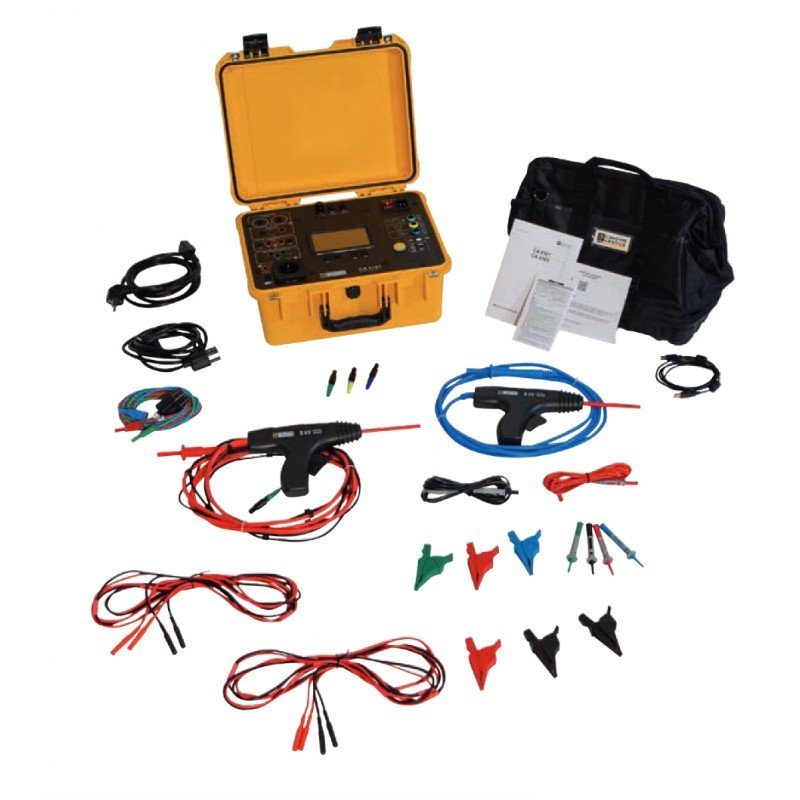

Rozsah dodávky:

Tester C.A 6161, 2 ks testovacia pistolovita VN sonda 3 m (červená a modrá), 2 ks predlžovací vodič 3 m (čierna a červená), 6 ks krokodílka (2 červené, 2 čierne, 1 zelená a 1 modrá), 4 ks meracie hroty (čierna, červená, zelená, modrá), 3 ks predlžovací konektor (zelená, žltá, modrá), kábel do zásuvky 2,5m, kábel trojpramenný 2,5m, 2ks dvojitý kábel na meranie spojenia 3 m, napájací kábel, komunikačný kábel USB, software MTT Machine Tester Link, brašňa, testovací certifikát a používateľský manuál
