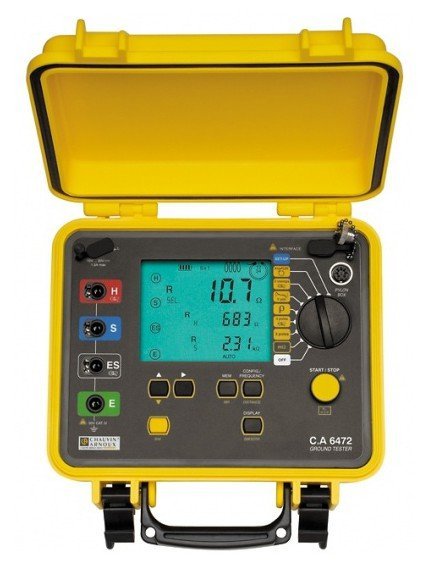

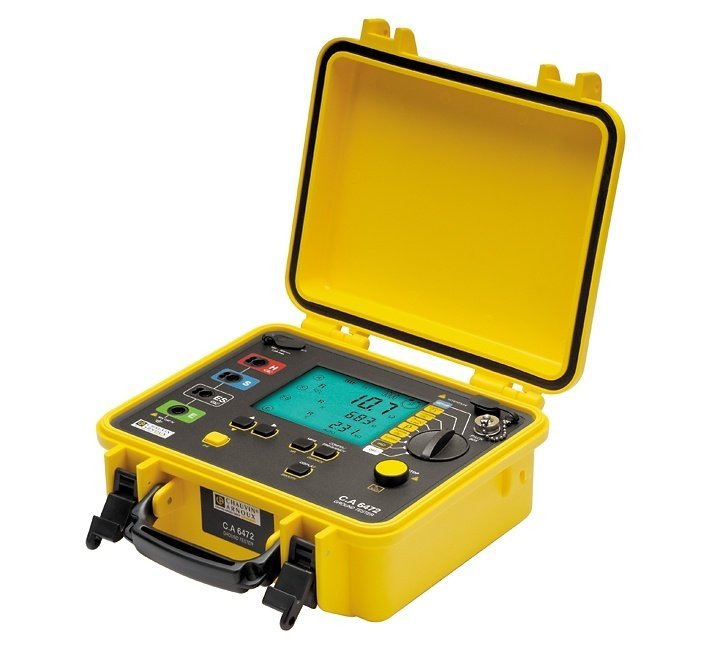

Chauvin Arnoux C.A 6472 + C.A 6474 + 100m 4P KIT

Merač zemných odporov C.A 6472 je robustná a vysoko odolná, spoľahlivá a ľahko použiteľná prístroj z najvyššej rady meračov uzemnenia firmy Chauvin Arnoux.

Umožňuje ľahké a bezpečné testovanie zemných odporov s automatickou voľbou rozsahov. Ponúka automatickú aj manuálnu voľbu meranej frekvencie od41 do 5 078 Hza automatický výpočet rezistivity pomocou Wennerovej aj Schlumbergerovej metódy.

Prístroj ponúka meranie kliešťovými metódami a to ako selektívne meranie, tak metódu dvoch kliešťí.V spojení s doplnkom C.A 6474 umožňuje jedinečné meranie uzemnenia stĺpov vysokého a veľmi vysokého napätia aj s pripojeným vrcholovým lanom.

Výsledky sa dajú ukladať do integrovanej pamäte a prenášať do PC cez opticky oddelené USB. Integrovaný akumulátor napája prístroj po veľmi dlhú dobu a uľahčuje vykonávanie testov kdekoľvek ich potrebujete

Hlavné parametre

• Vhodné aj na meranie v prítomnosti parazitných napätí, telúrických prúdov a veľkých prechodových odporov sond
• Automatická kontrola výsledku pomocou LED (indikácia prekročenia meracieho rozsahu, chybného pólovánia sond a rušenia)

1. Meranie zemných odporov 3P od 0,01 do 99,9 k≤ /strong>

• Rozlíšenie 10 mΩ až 100 Ω v závislosti od rozsahu
• Testovacie napätie 16 alebo 32V
• Automatická aj manuálna voľba meranej frekvencie 41 až 5 078 Hz v 91 krokoch (zobrazenie frekvencie rušivého signálu)
• Meracie prúd až 200 mA
• Základná presnosť ± (2% + 1 digit)

2. Meranie zemných odporov 4P od 0,001 do 99,99 k≤ /strong>

• Rozlíšenie 1 mΩ až 10 ? v závislosti na rozsahu
• Testovacie napätie 16 alebo 32V
• Automatická i manuálna voľba meranej frekvencie 41 až 5 078 Hz v 91 krokoch (zobrazenie frekvencie rušivého signálu)
• Meracie prúd až 200 mA
• Základná presnosť ± (2% + 1 digit)

3. Meranie rezistivity pôdy Wennerovou i Schlumbergerovou 4P metódou

• Testovacie napätie 16 alebo 32V
• Automatická aj manuálna voľba meranej frekvencie 41 až 128 Hz v 22 krokoch (zobrazenie frekvencie rušivého signálu)

4. Meranie vonkajšieho napätia

• Meranie 0,1 až 65,0 VAC/DC pre DC a 15 - 440 Hz
• Základná presnosť ± (2% + 1 digit)

5. Meranie spojenia s možnosťou výberu 2P alebo 4P metódy

• 2P od 0,01 do 99,9 k≤ /li>
• 4P od 0,001 do 99,9 k≤ /li>
• Základná presnosť ± (2% + 2 digity)
• Testovací prúd>200 mA

6. Meranie selektívne 4P metódou 1 kliešť

• meranie selektívne zeme 4P bez rozpojenia uzemnenia
• výrazne šetrí čas potrebný na prípravu merania
• k dispozícii veľké kliešte C182 a kliešte do stiesneného priestoru MN82

7. Meranie metódou 2 kliešte

• meranie bez rozpojenia uzemnenia
• výrazne šetrí čas potrebný na prípravu merania
• meranie od 0,01 do 500 ≤ /li>
• rozlíšenie 0,01 až 1 ≤ /li>
• Automatická meraná frekvencia 1367 Hz (alebo manuálne 1367, 1611, 1758 Hz)
• k dispozícii veľké kliešte C182 a kliešte do stiesneného priestoru MN82

8. Meranie zemného potenciálu

• Meranie 0,01 mV až 65,00 VAC/DC pre DC a 15 - 440 Hz
• Základná presnosť ± (5% + 1 digit)
• Meranie závislosti potenciálu na vzdialenosti

9. Meranie uzemnenia stĺpov vysokého napätia

• !! IBA s doplnkom C.A 6474 !!
• Selektívne meranie stĺpov vysokého a veľmi vysokého napätia
• Ako prúdové prevodníky sú použité Rogowského cievky AmpFlex o dĺžke 5 alebo 8 m
• Súčasne meria na 4 kanáloch a vďaka tomu nie je potrebné odpájať vrcholové laná, čo je nebezpečné a časovo aj finančne náročné
• Možnosť nastavenia 3 stupňov citlivosti a niekoľkonásobného ovinutia pružného prevodníka okolo jednej nohy
• Frekvenčné skenovanie 41 až 5 078 Hz v 91 krokoch umožňuje vykonať meranie charakteristiky impedancie. Vďaka tomu je možné študovať správanie sa inštalácie pri údere blesku.

Komunikácia a ukladanie údajov

• Pamäť na ukladanie nameraných údajov
• Opticky oddelené USB rozhranie na prenos údajov do PC a ovládanie prístroja
• Softvér umožňuje nastavenie prístroja a jeho ovládanie

Ďalšie funkcie a parametre

• Veľký a prehľadný 3-riadkový LCD displej s podsvietením
• Napájanie z NiMH akumulátoru (kapacita na približne 1 500 meraní podľa typu)
• indikacia nízkého stavu batérie
• Stupeň ochrany IP53
• Rozměry 270 x 250 x 127 mm
• Hmotnosť 3,2 kg
• Bezpečnostná kategória CAT IV (50 Vef max)
• Záruka 2 roky (na hlavný prístroj)

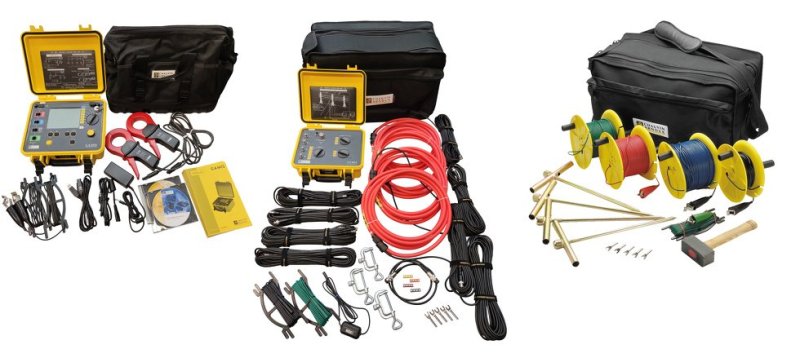

Rozsah dodávky:

Merač uzemnenia C.A 6472, 2 ks kliešťový prevodník C182, softvér, kábel na pripojenie k PC, adaptér na napájanie a návod na obsluhu v českom jazyku

Merač uzemnenia PYLON BOX C.A 6474, 4 ks prúdový prevodník AmpFLEX 5 m, kábel na pripojenie s C.A 6472, 6 ks kabel BNC/BNC 15 m, 5 ks adaptér vidlica / O4 mm banánek, 3 ks upevňovacia svorka, 12 ks farebné identifikačné krúžky, 2 ks kábel 5 m, kalibračná slučka, brašňa na príslušenstvo a návod na obsluhu v českom jazyku

Cievka 100 m červená (H), cievka 100 m modrá (S), cievka 100 m zelená (E), cievka 30 m čierna (ES), naviják 10 m zelená (E), 4 zemné sondy, kladivo, 5 adaptérov vidlica/4 mm, spevnená brašňa Prestige
