Chauvin Arnoux C.A 8333 + MA193 - Trojfázový analyzátor 5 mA–10 000 A

Hlavné parametre

• Záznamník kvality elektrickej energie prejednu až trojfázové siete(vyvážené aj nevyvážené)
• Pre jednosmerné a striedavé siete do 1 000 V(nepriamo 500 kV)
• Menovitá frekvencia siete DC / 50 / 60 Hz
• Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
• 4 napäťové meracie kanály
• 3 prúdové meracie kanálypre priame meranie na fázach (prúd stredným vodičom sa dopočítava) s možnosťou súčasného pripojenia rôznych prevodníkov naraz (10 typov s možnosťou výmeny za chodu prístroja)
• Meranie pomocou prevodníkov AmpFlex typu A193 a MA193 už od 0,1A vďaka možnosti manuálneho nastavenia rozsahu a citlivosti.
• Trieda presnosti merania napätia 0,5% (trieda B)
• Rýchlosť vzorkovania 256 vzoriek / periódu s priemeraním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s, používateľsky voliteľný)
• Kompletná lokalizácia firmware a software do slovenskej reči

7 paralelných režimov merania

Možnosť prevádzkovať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných údajov počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždňového záznamu môže odhaliť nesprávne nastavenie).

• I. Režim merania (základný)
• Zobrazenie priebehu, tabuľkové hodnoty, Fresnelov diagram. Možnosť uloženiaaž 12 snímkov obrazovky
• II. Režim harmonickej analýzy
• Výpočet hodnoty jednotlivých harmonických až do 50-tej. Výpočet smeru toku harmonických zložiek a jeho vplyvu na ohrev neutrálneho vodiča (expertný režim). Vyjadrenie v absolútnej hodnote, alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
• III. Režim výkonovej analýzy
• Výpočet a záznam činného, jalového i zdánlivého výkonu(W, VA, var),výpočet a záznam činných, jalových i zdánlivých energií (Wh,VAh a varh)s rozlíšením v4 kvadrantoch(induktívne alebo kapacitné zaťaženie, spotreba alebo dodávka energie).Meranie a záznam účinníka cos ?, tan ?, PF, DPF
• IV. Režim záznamu
• Dlhodobé sledovanie a zaznamenávanie parametrov siete.Záznam strednej, minimálne a maximálne hodnoty. V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 1s do 15 min. Programovateľné začiatky a konce záznamov s vlastným pomenovaním.
• V. Režim prechodných javov
• Umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy atď. Záznamaž 50 prechodných javov
• VI. Režim alarmov
• Prekročenie nastavených limitov (start, doba trvania, čas a dátum výskytu, …). Záznam aaž 4 000 alarmov, 10 rôznych typov
• VII. Režim rozbehu prúdov
• Funkcia INRUSH na meranie rozbehovacích prúdov s dĺžkou trvania 4 periód

Komunikácia, ukladanie údajov a software

• Opticky oddelené rozhranie USB (B) na správu prístroja, monitorovanie a stiahnutie údajov
• Automatické pripojenie k prístroju pri opakovanom pripojení
• Interný slot na SD karty (záznam od niekoľkých dní po niekoľko týždňov)
• Možnosť ľahkého načítania karty v čítačkách kariet v PC pomocou softvéru PAT2 (nutno vybrať z prístroja). Vhodné najmä pri väčších objemoch údajov
• Software PAT2®v českom jazyku na stiahnutie, tlač a export nameraných hodnôt do tabuľkových procesorov (napr. MS Excel). Rovnako umožňuje komunikáciu s analyzátorom v reálnom čase.
• Software DataView®v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných hodnôt. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých údajov z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

Prevedenie a fyzické parametre

• Napájací vstup pre napájanie z pomocného zdroja (súčasť dodávky) alebo z meranej inštalácie pomocou adaptérov (voliteľné príslušenstvo)
• Integrovaný NiMH akumulátor pre napájanie prístroja aj pri väčších výpadkoch. Doba prevádzky na plne nabitý akumulátor približne 13 h (v režime záznamu)
• Farebný grafický displej 5,7s nastavením jasu a kontrastu
• Robustná konštrukcia, ergonomický dizajn
• Možnosť uzamknutia pomocou zámku Kensington
• Elektrická bezpečnosťCAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytiaIP53
• Mechanická odolnosť napád z 1 m
• Pracovná teplota 0 až 50 °C
• Rozmery: 20 cm × 25 cm × 7 cm (bez snímačov)
• Hmotnosť: 2 kg

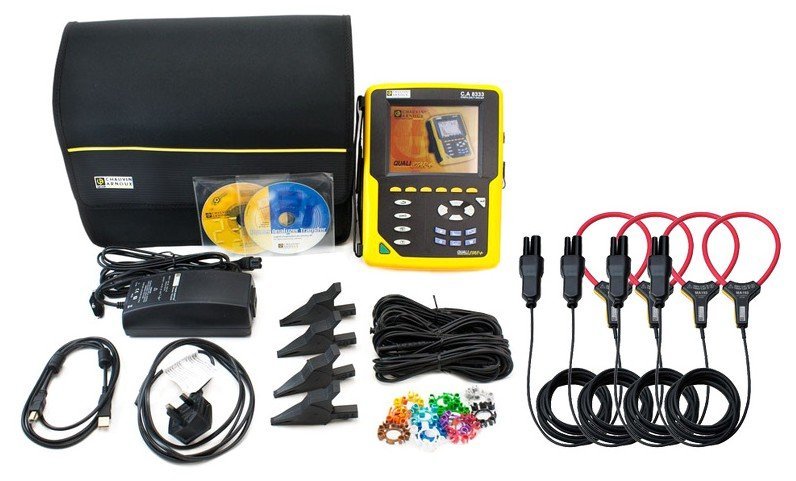

Rozsah dodávky:

• Analyzátor siete C.A 8333
• 3 ks pružných prúdových prevodníkov MiniFLEX MA193/200mm,
• 4 ks predlžovacích vodičov s banánkami,
• 4 ks krokodílka svorka, sada farebných krúžkov, ochranný film pre LCD, používateľský SW PAT, USB kábel, SD karta, napájací zdroj/nabíjačka, akumulátor, brašňa, návod na obsluhu a kalibračný list
