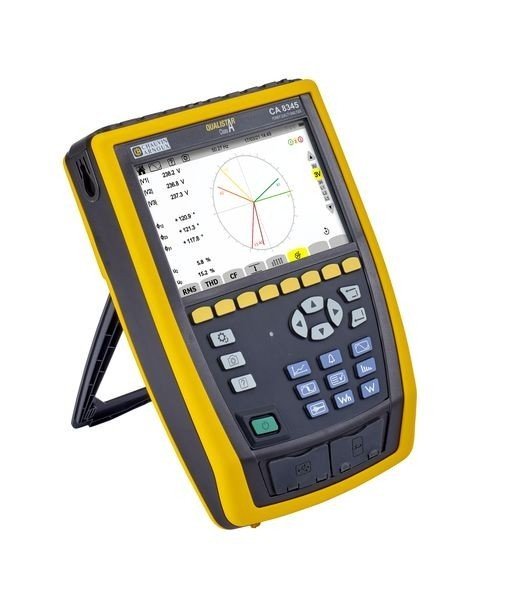

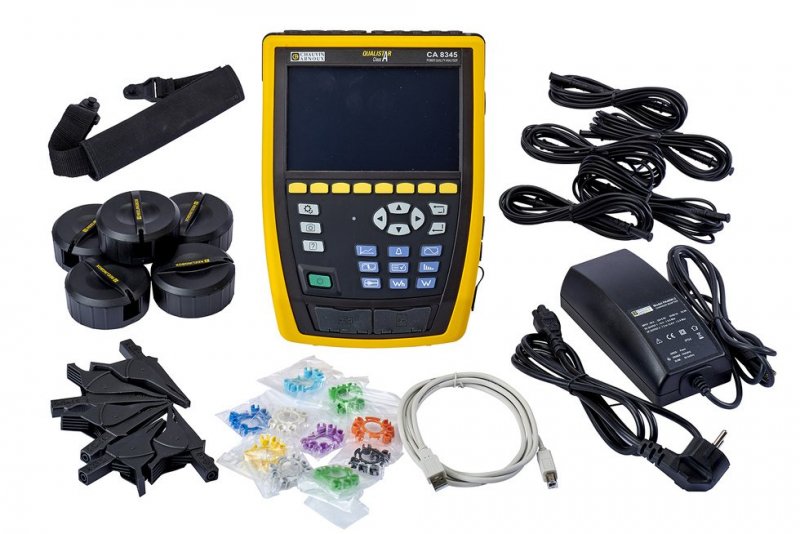

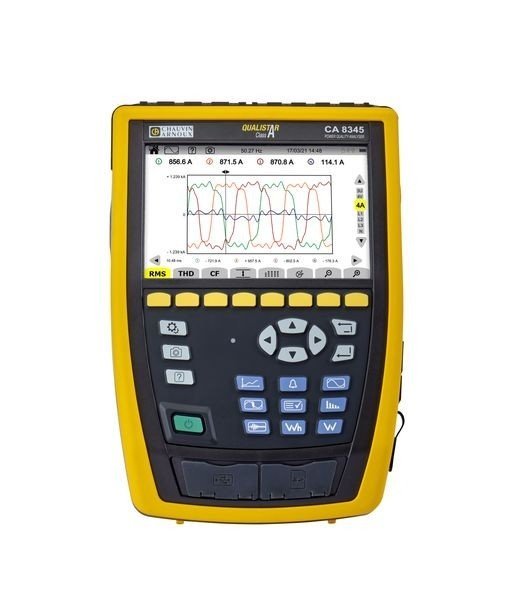

Chauvin Arnoux C.A 8345 - Trojfázový analyzátor siete CAT IV 1000 V

Trojfázový analyzátor kvality elektrickej energia a výkonu C.A 8345 vyhovuje podmienkam IEC 61000-4-30, Ed3 pre triedu A, IEC 61000-4-7, IEC 61000-4-15.

Chauvin Arnoux C.A 8345 je analyzátor kvality energia a výkonu Qualistar triedy A.

• Je vybavený rovnakým intuitívnym ovládaním ako staršie modely Qualistar+ C.A 83XX.
• S prístrojom sa ľahko pracuje a je určený pre pracovníkov údržby pracujúcich na priemyselných alebo terciárnych sieťach.
• Možno ho použiť na získanie prehľadu hlavných vlastností elektrickej siete.

Počas merania je kedykoľvek možné vyvolať viacjazyčnú nápovedu na veľkom farebnom dotykovom LCD displeji. Pre väčšiu bezpečnosť C.A 8345 automaticky rozpozná typ pripojeného prúdového senzoru.

Analyzátor C.A 8345 poskytuje vysokú presnosť merania a ponúka veľké množstvo vypočítaných veličín a niekoľko funkcií na ich spracovanie. Používateľom ponúka všetky merania potrebné na úspešné zvládnutie projektov energetickej účinnosti a monitorovania elektrickej distribučnej siete.

Výpočtom nákladov na elektrickú energiu je možné okamžite určiť hodnotu spotrebovanej elektrickej energia.

Analyzátor kvality siete C.A 8345 monitoruje všetky udalosti v sieti.

• Meria skutočná efektívna hodnota priemerovana cez 200 ms alebo 1 s v závislosti od nastavenia
• Je možné odčítať hodnoty z nastavenia kurzora
• Vzorkovanie 512 vzoriek / perióda
• Na zachytenie Min – Max hodnôt vzorkuje 400 kHz (napätie) a 200 kHz (prúd)
• Indikuje nesprávne poradie fáz

Harmonické zložky

• Analyzuje harmonické zložky do rozsahu 63 podľa IEC 61000-4-7, a medziharmonické do rozsahu 62
• Detekcia signalizácie prenášanej po sieti

Prechodné javy

• Zachytáva prechodné javy cez 10 periód a je možné nastaviť záznam niekoľkých periód pred spustením záznamu prechodného javu.

Prepätie

• Zachytí prepätie až 12 kV medzi fázami a so zemou
• Zachytí udalosť až 500ns a uloží ju s časovou značkou
• Vytvára trendový diagram zvolených parametrov signálu
• Je možné využiť parametrizovateľné alarmy s možnosťou zaslania e-mailovej výstrahy používateľovi
• Skutočný priebeh rozbehu prúdu na zachytenie spustenia záťaže

Ukladanie a prenos údajov

• Okrem SD a USB disku je tiež možné komunikovať s C.A 8345 na diaľku.
• USB, diaľkové pripojenia, Wifi (priamo alebo cez server) alebo cez RJ45.
• Režim IRD Server umožňuje extrahovanie údajov odkiaľkoľvek na svete bez ohrozenia bezpečnosti internetu.
• SoftvérPower Analyzer Transfermožno použiť na spracovanie meraní uložených pomocou Qualistar triedy A.
• Softvér PAT3 je možné stiahnuť zadarmo.
• Má displej s dotykovým displejom 7" WVGA farebný TFT
• C.A 8345 je kompatibilný s prúdovými prevodníkami starších verzií prístrojov Qualistar C.A 83XX
• Je vybavený automatickým rozpoznaním aktuálnych prúdových senzorov
• Vykonáva meranie a analýzu kvality siete podľa STN EN 50160
• Interné GPS hodiny
• Detekcia hlavného signalizácie
• Bezdrôtová komunikácia Wifi
• Ethernetová komunikácia pre vzdialenú a/alebo viac staníc v reálnom čase
• USB komunikácia pre miestny prenos údajov
• Údaje uložené na SD karte pre flexibilitu prenosu
• Napájanie z meranej siete (použitie PA32ER)
• Webový server pre diaľkové ovládanie
• SCPI príkazy
• Údaje vo formáte JSON
• Veľmi malý pôdorys prístroja pre ľahké umiestnenie v rozvádzači
• Magnetický háčik pre ľahké upevnenie
• Krytie IP54 podľa IEC 60529
• Bezpečnosť ČSN EN 61010 CAT IV 1000V
• 3 roky záruka
