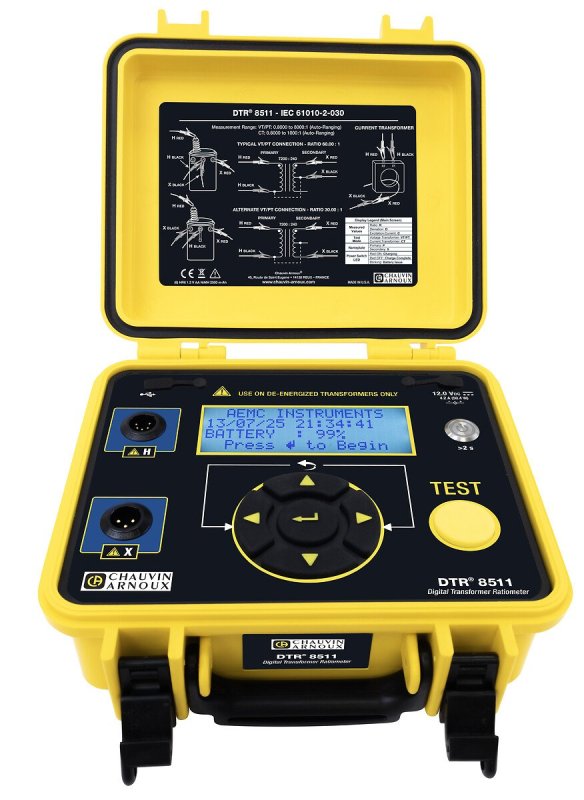

+421 918 272 130Chauvin Arnoux DTR 8511 - Digitálny meradlo pomeru vinutie transformátora
DTR 8511 je ľahko použiteľné digitálne meradlo pomeru vinutie transformátora, ktoré dokáže s vysokou presnosťou merať pomery na jednofázových transformátoroch. Ide o ľahké, odolné a prenosné zariadenie určené na testovanie transformátorov (VT, PT a CT) priamo na mieste. Typickým použitím prístroja DTR 8511 je kontrola hodnôt vinutia transformátora pred inštaláciou. Kontrola sa vykonáva porovnaním hodnôt na typovom štítku so skutočnými hodnotami a overením presnosti pomeru.
Prevádzka prístroja DTR 8511 je plne automatická. Nie je potrebná žiadna kalibrácia používateľom ani výber rozsahu.
Počas každého cyklu testovania pomeru prístroj DTR 8511 automaticky kontroluje:
- Obrátenie vodičov H a X
- Vysoký prúd
Počas každého cyklu testovania spojitosti prístroj DTR 8511 automaticky vykonáva kontrolu splnenia (spojitosť) / nesplnenia (nespojitosť) pre:
- Kontinuita vodiča H
- Kontinuitu vodiča X
Po dokončení testovacieho cyklu prístroj DTR 8511 zobrazí:
- Pomer otáčok: Pomer primárneho a sekundárneho napätia na svorkách transformátora
- Testovací prúd: Efektívna hodnota budícího prúdu v primárnom vinutie, pri zanedbateľnom zaťažení príslušného vinutia X.
- Odchýlka: Ak je povolená funkcia Nameplate, zobrazuje hodnotu odchýlky od pomeru uvedeného na typovom štítku v %. Ak je funkcia Nameplate zakázaná, odchýlka sa zobrazí ako N/A.
Používateľ môže tiež uložiť napätie uvedené na typovom štítku a porovnať výsledky pri zhromažďovaní údajov. Údaje je možné neskôr stiahnuť do počítača a analyzovať pomocou softvéru DataView
Základné špecifikácie
- Automatické meranie pomeru: 0,8000 až 8000 : 1
- Pre VT, PT a CT transformátory
- Aktuálne zobrazuje na displeji hodnotu pomeru transformátora, polaritu a hodnotu budícího prúdu
- Maximálny budící prúd: 2A
| |
|
Napájanie, prevádzkové podmienky, konštrukcia, záruka
- Napájanie: 6x AA NiMH, nabíjanie pomocou USB-C, alebo pomocou 12V DC nabíjačky.
- Rozmery: 25,1 x 27,0 x 13,0 cm
- Hmotnosť 3,4 kg
Rozsah dodávky:
DTR 8511, meracie vodiče - 2ks (4.6m), krokodílové svorky - 2ks, adaptér USB-C, 12V DC nabíjačka, Kábel USB-C, Kábel USB A, softvér DataView, manuál
- Obrátenie vodičov H a X
- Vysoký prúd
- Kontinuitu vodiča H
- Kontinuitu vodiča X
- Pomer otáčok: Pomer primárneho a sekundárneho napätia na svorkách transformátora
- Testovací prúd: Efektívna hodnota budícího prúdu v primárnom vinutie, pri zanedbateľnom zaťažení príslušného vinutia X.
- Odchýlka: Ak je povolená funkcia Nameplate, zobrazuje hodnotu odchýlky od pomeru uvedeného na typovom štítku v %. Ak je funkcia Nameplate zakázaná, odchýlka sa zobrazí ako N/A.
- Automatické meranie pomeru: 0,8000 až 8000 : 1
Časté otázky
- Aký je meraný rozsah pomeru DTR 8511?
- Automatické meranie pomeru: 0,8000 až 8000 : 1
- Aké transformátory je možné testovať pomocou DTR 8511?
- DTR 8511 je určený na testovanie VT (napäťových transformátorov), PT (transformátorov prúdu) a CT (meracích transformátorov)
- Ako sa nabíja DTR 8511?
- Prístroj sa nabíja pomocou rozhrania USB-C alebo pomocou 12V DC nabíjačky. Interné batérie sú 6x AA NiMH
- Koľko testov je možné uložiť V internej pamäti?
- Interná pamäť umožňuje uložiť až 9801 testov
