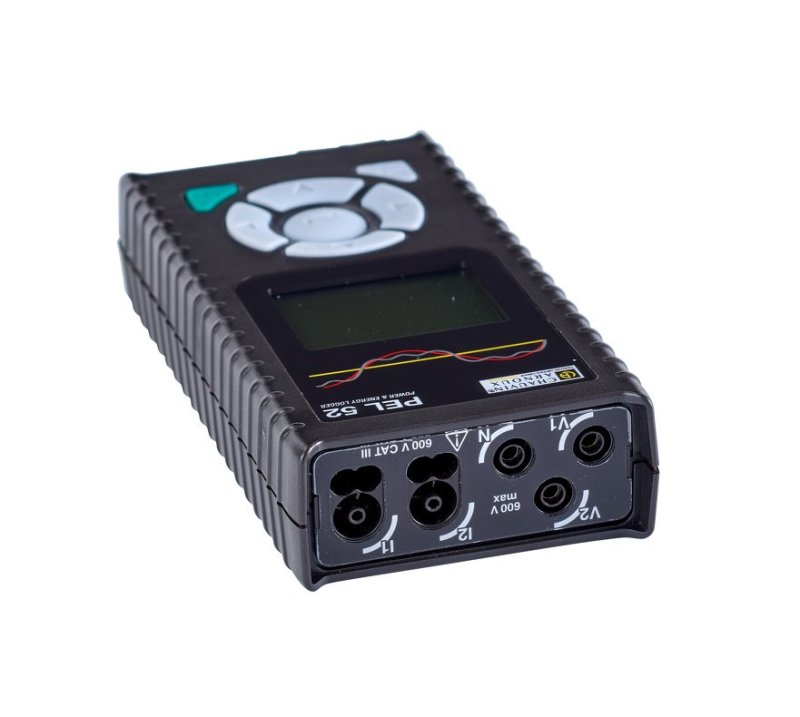

Chauvin Arnoux PEL 52 - Jednofázový analyzátor kvality siete 5 mA–3000 A
Značka: Chauvin Arnoux
MPN: PEL 52
Kód produktu:: P01.1571.67
Skladom u dodávateľa (expedícia do 14 dní)
1 313,17 €s DPH/ 1 ks
1 067,62 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Chauvin Arnoux PEL 52 - Jednofázový analyzátor kvality siete 5 mA–3000 A
Chauvin Arnoux PEL 52 - Jednofázový analyzátor kvality siete

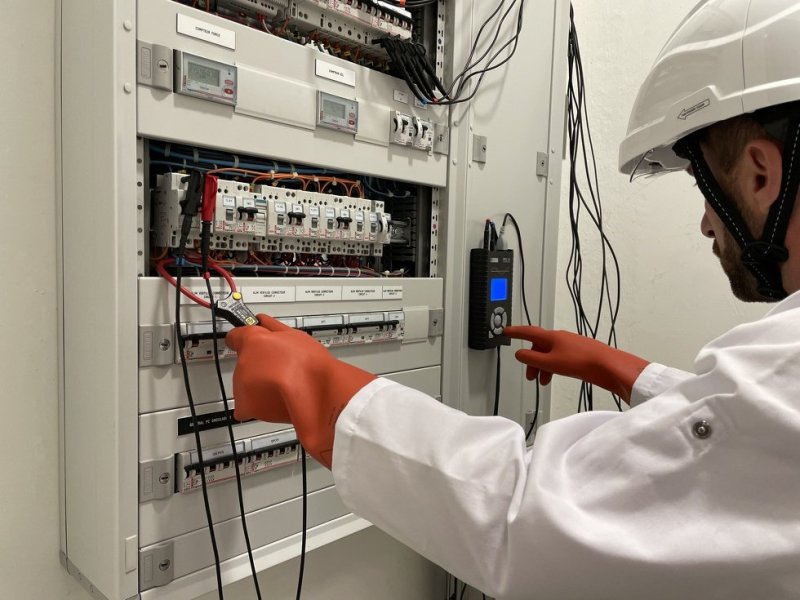

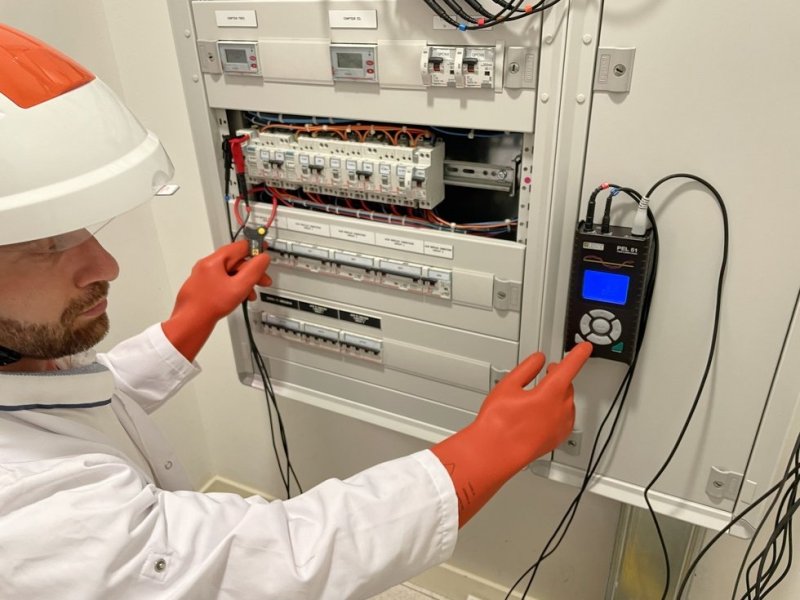

Prístroj PEL 52 je záznamník kvality elektrickej siete, ktorý umožňuje meranie a záznam výkonov a energií v jednofázovej alebo dvoufázovej striedavej sústave. Meranie sa vykonáva pomocou 1 alebo 2 snímačov prúdu a napäťových vstupov so 4 mm zdierkami. Prístroj zobrazuje na displeji aktuálne parametre siete a vykonáva ich záznam na pamäťovú kartu SD pre neskoršie vyhodnotenie. Je vybavený WiFi rozhraniem na komunikáciu a stiahnutie údajov. Údaje je možné sledovať v reálnom čase aj v obsluhovom softvéri. Pamäťová karta SD je prístupná používateľom a je možné ju vymieňať. Napájanie je realizované priamo z meranej inštalácie a prístroj je vybavený magnetmi na upevnenie na dvere rozvádzača.
Hlavné parametre
- Záznamník kvality elektrickej energia pre jednofázové a dvoufázové siete
- Pre striedavé siete do 690 V
- Menovitá frekvencia sietí 50 / 60 Hz
- Meranie prúdu od 5 mA do 3 000 A (podľa prevodníkov)
- 3 napäťové a 2 prúdové vstupy
- Trieda presnosti merania napätia 0,2%
- Záznam s priemeraním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s). Paralelný záznam s intervalom 1 až 60 min (používateľsky voliteľné)
- Výpočet a záznam činného, jalového i zdanlivého výkonu (W, VA, var)
- Výpočet a záznam činných, jalových i zdanlivých energií (Wh, VAh a varh)
- Meranie a záznam účinníka cos φ a PF
Ďalšie funkcie a parametre
- Programovateľné začiatky a konce záznamov s vlastným pomenovaním
- Softvér PEL Transfer® v slovenskom jazyku na stiahnutie, tlač a export nameraných údajov do tabuľkových procesorov (napr. MS Excel). Rovnako umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacerými prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii
- Softvér DataView® v slovenčine (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných údajov. Spracovanie databázy ponúka evidenciu miest merania, technikov vykonávajúcich meranie, zákazníkov. Umožňuje vkladanie externých údajov z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.
Komunikácia a ukladanie údajov
- možnosť komunikácie cez IRD server v prípadoch zabezpečenej IT infraštruktúry
- Umožňuje online komunikáciu a stiahnutie údajov cez sieť zákazníka, ale tiež ponúka vytvorenie hotspotu pre priame pripojenie k prístroju
- Štandardná frekvencia 2,4 GHz
- Slot na SD karty do veľkosti až 32 GB
- Možnosť ľahkej výmeny karty na načítavanie v čítačkách kariet v PC
Prevedenie a fyzické parametre
- Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
- Integrovaný NiMH akumulátor pre premostenie krátkych výpadkov (doba prevádzky cca 1 až 3h podľa nastavenia)
- Zadná časť prístroja so silnými integrovanými magnetmi pre uchytenie na dverách rozvádzača
- Elektrická bezpečnosť CAT III/600 V
- Vysoký stupeň krytia IP54
- Pracovná teplota -20 až 50 °C
- Rozmery: 280 × 88 cm × 3,7 mm (bez snímačov)
- Hmotnosť: 400 g
- Záruka na hlavný prístroj: 24 mesiacov
Rozsah dodávky:
bez prúdových prevodníkov
1 x prístroj PEL 52, 3 x predlžovací vodič, 3 x krokodílka, 1x SD karta 8 GB (nainštalovaná), 1 x adaptér USB/SD, 1 x napájací kábel zo siete, 1 x adaptér pre napájací kábel, 1 x softvér PEL Transfer (voľne na stiahnutie), 1 x návod na obsluhu v českom jazyku
- Zapisovač kvality elektrickej energia pre jednofázové a dvoufázové siete
- Pre striedavé siete do 690 V
- Menovitá frekvencia sietí 50 / 60 Hz
- Meranie prúdu od 5 mA do 3 000 A (podľa prevodníkov)
- 3 napäťové a 2 prúdové vstupy
- Trieda presnosti merania napätia 0,2%
- Záznam s priemeraním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s). Paralelný záznam s intervalom 1 až 60 min (používateľsky voliteľné)
- Výpočet a záznam činného, jalového i zdanlivého výkonu (W, VA, var)
Normy a zhoda
CE
Časté otázky
- Aký je rozsah merania prúdu prístroja PEL 52?
- Meranie prúdu od 5 mA do 3000 A podľa použitých prevodníkov.
- Aké sú hlavné funkcie zapisovača PEL 52?
- Prístroj zaznamenáva kvalitu elektrickej siete, meria a zaznamenáva výkony a energia v jednofázovej alebo dvoufázovej striedavej sústave, má WiFi rozhranie a SD kartu pre ukladanie údajov.
- Aká je trieda presnosti merania napätia?
- Trieda presnosti merania napätia je 0,2%.
- Aké sú fyzické rozmery a hmotnosť prístroja?
- Rozmery: 280 × 88 × 3,7 mm (bez snímačov), hmotnosť: 400 g.
