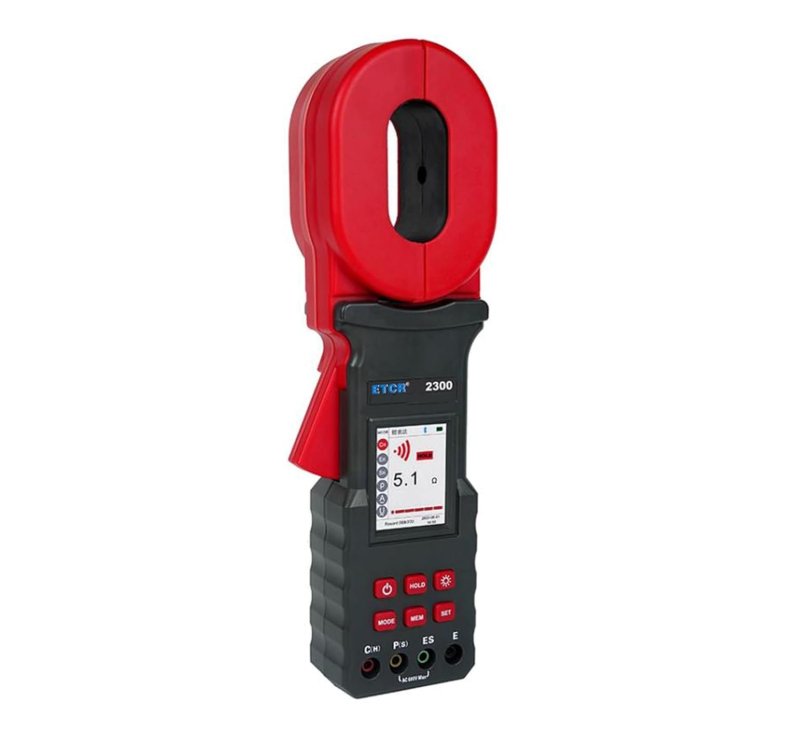

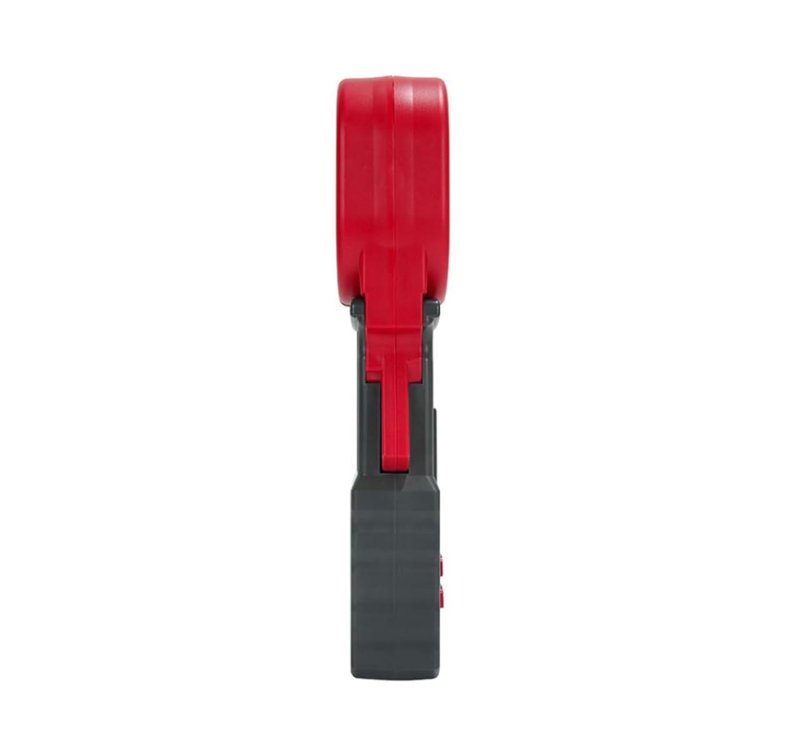

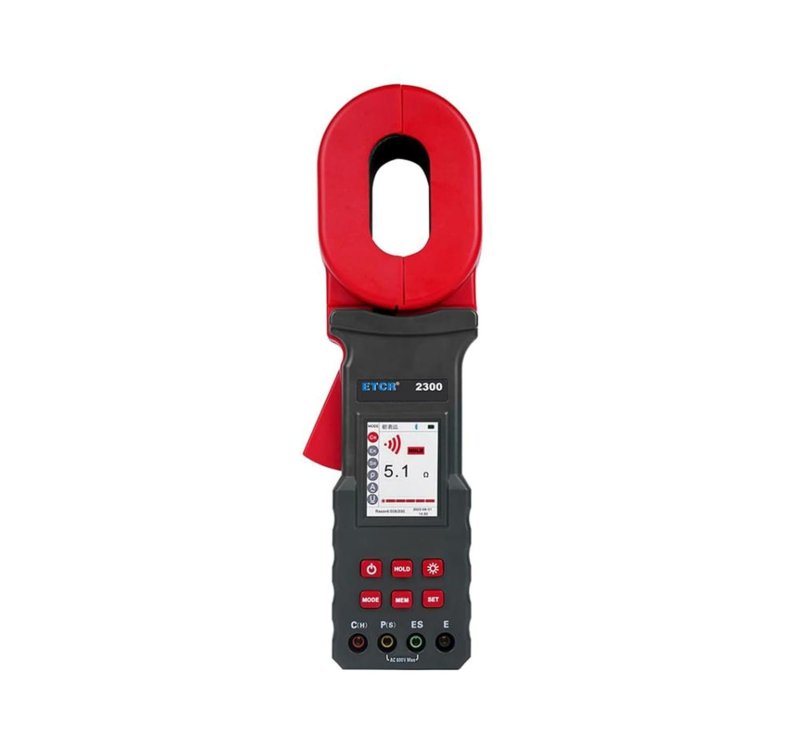

ETCR 2300 - Kombinovaný kliešťový merač zemných odporov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130ETCR 2300 - Kombinovaný kliešťový merač zemných odporov
ETCR2300 je profesionálny prístroj určený na presné meranie odporu uzemnenia, odporu pôdy, zemného prúdu a napätia.
Podporuje viacero metód merania – kliešťovú metódu aj meranie pomocou sond.
Vďaka technológiám FFT (Fast Fourier Transform) a AFC (Automatické riadenie frekvencie) je zariadenie mimoriadne odolné voči rušeniu a poskytuje vysokú presnosť, stabilitu a spoľahlivosť výsledkov.
Pri použití kliešťovej metódy nie je potrebné rozpájať uzemnenie, čo výrazne urýchľuje a zjednodušuje prácu.
Hlavné vlastnosti:
Farebný 2,5" LCD displej
Pamäť pre 500 meraní (vrátane dátumu a času)
komunikácia Bluetooth s podporou systému Android
Možnosť zobrazenia a správy výsledkov cez mobilnú aplikáciu
Nabíjateľná lítium-iónová batéria s nabíjaním cez USB
Vysoká odolnosť a spoľahlivosť v terénnych podmienkach
Vhodné pre:
Energetiku, telekomunikácie, stavebníctvo, ochranu pred bleskom a ďalšie priemyselné oblasti.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | Kombinovaný kliešťový merač zemných odporov |
| Rozsah merania odporu | 0,00 Ω – 20 k≤ /td> |
| Meranie merného odporu pôdy | 0,00 ?m – 9999 k?m |
| Meranie prúdu | 0,000 mA – 20 A |
| Meranie napätia | 0,0 V – 600,0 V |
| Napájanie | DC 3,7 V, 2600 mAh dobíjacia lítium-iónová batéria |
| Displej | 2,5" farebná LCD obrazovka |
| Metódy merania | Kliešťová, 2-, 3- a 4-vodičová metóda, meranie merného odporu pôdy, selektívna metóda |
| Testovacia frekvencia | 128 Hz / 111 Hz / 105 Hz / 94 Hz (AFC – automatický výber frekvencie) |
| Skratový testovací prúd | AC 10 mA max |
| Napätie naprázdno | AC 14 V max |
| Vnútorný otvor kliešťov | 65 mm × 32 mm |
| Rozmery prístroja | 307 × 98 × 56 mm |
| Hmotnosť | 1112 g (vrátane batérie) |
| Meracie káble | červený 20 m, čierny 20 m, žltý 10 m, zelený 10 m (po 1 ks) |
| Jednoduché meracie káble | červený 1,6 m, čierny 1,6 m |
| Pomocné uzemnenie sondy | 4 ks: ?9 mm × 230 mm |
| Funkcia HOLD | Áno |
| Pamäť | 500 skupín merania |
Všeobecné technické údaje
| Parameter | Hodnota |
|---|---|
| Prekročenie rozsahu | Symbol „OL” |
| Alarm | Zvukový signál pri prekročení nastavenej hodnoty |
| Indikácia slabej batérie | Áno |
| automatické vypnutie | Po 5 minútach nečinnosti |
| Bluetooth | Áno, podpora Android |
| USB rozhranie | Áno, iba na nabíjanie |
| pracovné podmienky | -10 °C až 40 °C; relatívna vlhkosť<80 % |
| Skladovacie podmienky | -20 °C až 60 °C; relatívna vlhkosť<70 % |
| Elektromagnetická odolnosť | Podľa IEC61326 (EMC) |
| Použité normy | IEC61010-1 (CAT III 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031; IEC61557-1 (uzemnenie); IEC61557-5 (merný odpor pôdy) |
Presnosť merania
Meranie odporu (kliešťová metóda):
| Rozsah | Presnosť | Rozlíšenie |
|---|---|---|
| 0,010 ? – 0,099 ≤ /td> | ±(1 % rdg + 0,01 ?) | 0,001 ≤ /td> |
| 0,10 ? – 0,99 ≤ /td> | ±(1 % rdg + 0,01 ?) | 0,01 ≤ /td> |
| 1,0 ? – 49,9 ≤ /td> | ±(1 % rdg + 0,1 ?) | 0,1 ≤ /td> |
| 50,0 ? – 99,5 ≤ /td> | ±(1,5 % rdg + 0,5 ?) | 0,5 ≤ /td> |
| 100 ? – 199 ≤ /td> | ±(2 % rdg + 1 ?) | 1 ≤ /td> |
2- / 3- / 4-vodičová metóda:
| Rozsah | Presnosť | Rozlíšenie |
|---|---|---|
| 0,10 ? – 20,00 ≤ /td> | ±2 % rdg ±5 dgt | 0,01 ≤ /td> |
| 20,0 ? – 200,0 ≤ /td> | ±2 % rdg ±5 dgt | 0,1 ≤ /td> |
| 200 ? – 2000 ≤ /td> | ±2 % rdg ±5 dgt | 1 ≤ /td> |
| 2,00 kΩ – 20,00 k≤ /td> | ±4 % rdg ±5 dgt | 10 ≤ /td> |
Selektívna metóda:
| Rozsah | Presnosť | Rozlíšenie |
|---|---|---|
| 0,10 ? – 20,00 ≤ /td> | ±2 % rdg ±5 dgt | 0,01 ≤ /td> |
| 20,0 ? – 200,0 ≤ /td> | ±2 % rdg ±5 dgt | 0,1 ≤ /td> |
| 200 ? – 2000 ≤ /td> | ±2 % rdg ±5 dgt | 1 ≤ /td> |
Špecifický odpor pôdy:
| Rozsah | Rozlíšenie |
|---|---|
| 0,00 ?m – 99,99 ?m | 0,01 ?m |
| 100,0 ?m – 999,9 ?m | 0,1 ?m |
| 1000 Ω – 9999 Ω | 1 Ω |
| 10,00 kΩ – 99,99 kΩ | 10 Ω |
| 100,0 kΩ – 999,9 kΩ | 100 Ω |
| 1000 kΩ – 9999 kΩ | 1 kΩ |
Napätie uzemnenia (AC):
Presnosť: ±2 % rdg ±5 dgt
Rozlíšenie: 0,1 V
Zemný prúd:
| Rozsah | Presnosť | Rozlíšenie |
|---|---|---|
| 0,000 mA – 5,000 mA | ±(2,5 % rdg + 1 mA) | 0,001 mA |
| 5,0 mA – 100,0 mA | ±(2,5 % rdg + ...) | (údaj nedokončený) |

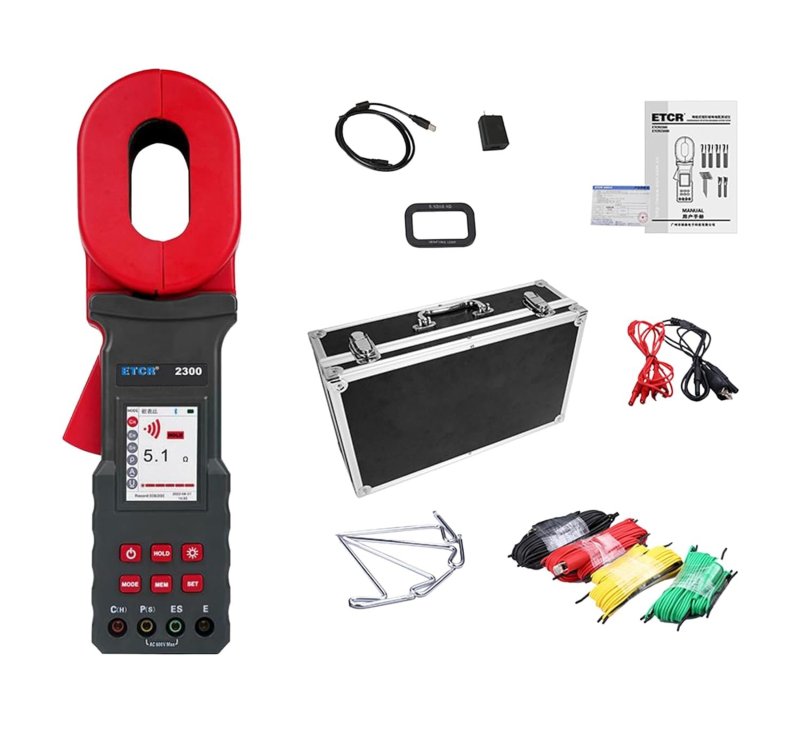

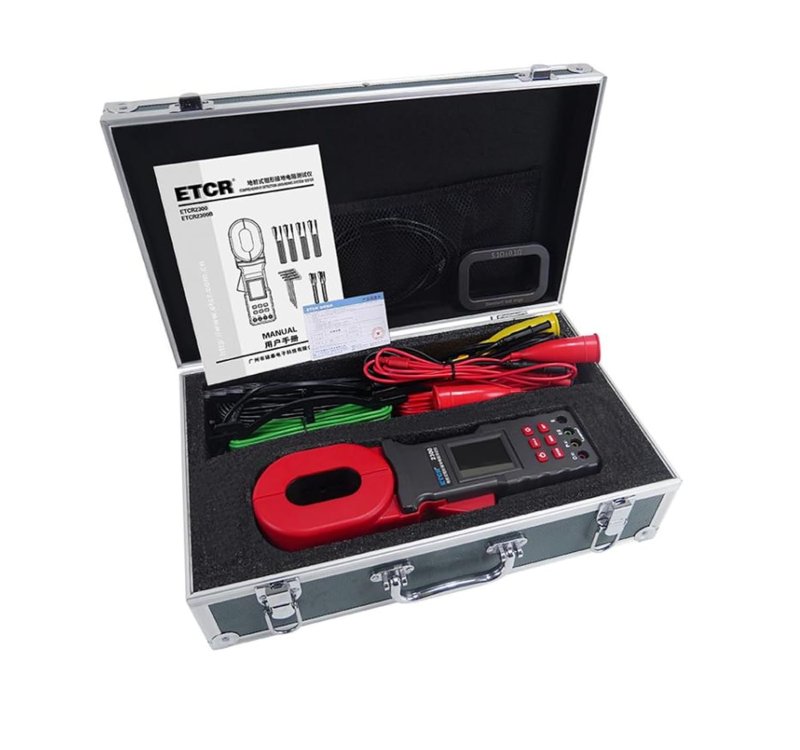

Obsah balenia:
Prístroj ETCR 2300
Meracie káble:
Červený – 20 m
Čierny – 20 m
Žltý – 10 m
Zelený – 10 m
Jednoduché meracie káble: 1,6 m (červený, čierny)
4 pomocné uzemnenie sondy (Ø9 mm × 230 mm)
Prepravný kufor
- Parametr: Hodnota
- Typ: Kombinovaný merač zemného odporu
- Rozsah merania odporu: 0,00 Ω – 20 kΩ
- Merný odpor pôdy: 0,00 Ωm – 9999 kΩm
- Meranie prúdu: 0,000 mA – 20 A
Normy a zhoda
CAT III 300 V, CAT IV 150 V, CE, IEC61010-1, IEC61010-031, IEC61557-1, IEC61557-5
Časté otázky
- Aký je rozsah merania odporu ETCR 2300 Ω
- rozsah merania odporu je 0,00 Ω – 20 kΩ. Prístroj podporuje kliešťovú metódu, 2-, 3- a 4-vodičovú metódu a selektívnu metódu.
- Aké sú hlavné vlastnosti ETCR 2300?
- Prístroj má farebný 2,5" LCD displej, pamäť pre 500 meraní, komunikáciu Bluetooth s podporou Android, nabíjateľnú lítium-iónovú batériu DC 3,7 V, 2600 mAh a automatické vypnutie po 5 minútach nečinnosti.
- Aký je rozsah merania merného odporu pôdy?
- rozsah merania merného odporu pôdy je 0,00 Ωm – 9999 kΩm. Prístroj tiež meria zemný prúd 0,000 mA – 20 A a zemné napätie 0,0 V – 600,0 V.
- Čo je súčasťou balenia ETCR 2300?
- Balenie obsahuje prístroj ETCR 2300, meracie káble (červený 20 m, čierny 20 m, žltý 10 m, zelený 10 m), jednoduché meracie káble 1,6 m (červený, čierny), 4 pomocné uzemnenie sondy (Ø9 mm × 230 mm) a prepravný kufor.
