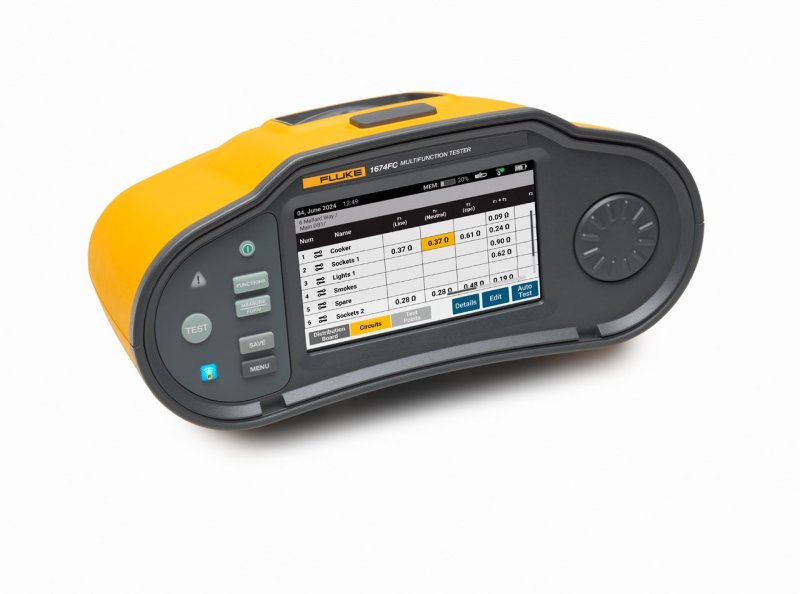

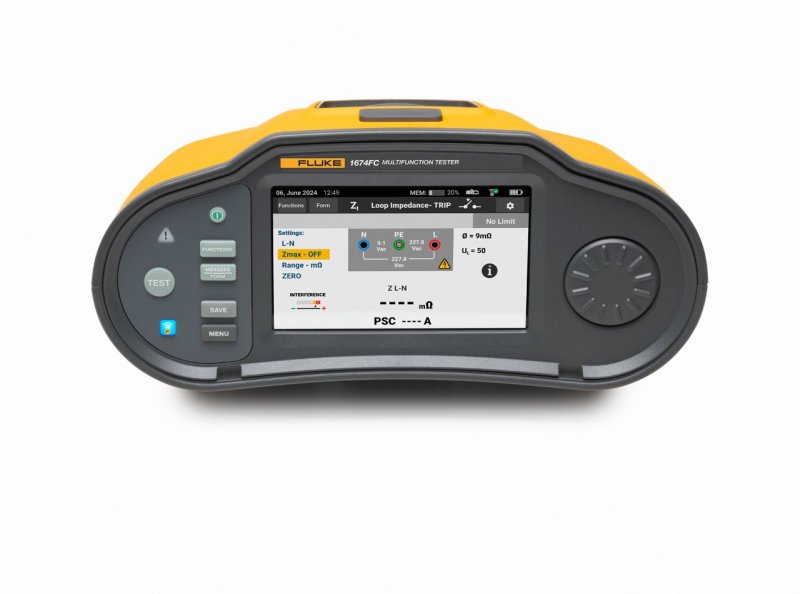

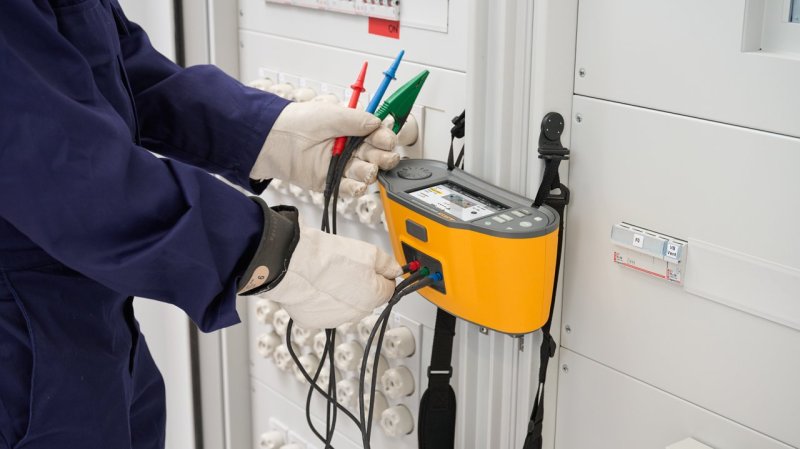

Fluke 1674 FC - Tester elektrických inštalácií a bleskozvodu do 1000 MΩ

Multifunkčné testery inštalácií Fluke série 1670 prinášajú novú výbavu a nové používateľské prostredie, ktoré urýchľuje meranie aj nasledujúcu dokumentáciu. V porovnaní so sériou 1660 obsahuje mnoho noviniek a vylepšení ako farebný dotykový displej, napájanie pomocou Li-ion batérie alebo USB-C port na nabíjanie a prenos údajov. Medzi ďalšie nové funkcie patria meranie poklesu napätia, rýchle vyhodnotenie s výsledkom vyhovuje/nevyhovuje alebo digitalny otocny prepinac s novými funkciami.
Medzi novými ponúkaným testami je test monitorovacích zariadení izolačného stavu (IMD) a test zariadenia ochrany pred prepätím (SPD). Fluke 1674 FC je súčasťou rastúcej skupiny meracích prístrojov s Fluke Connect (FC), pomocou ktorého dokáže bezdrôtovo prenášať a ukladať údaje namerané inými prístrojmi s výbavou FC.

• Meranie napätia TRMS (jednosmerných aj striedavých) a frekvencia
• Meranie odporov izolácie do 1000 MΩ, skúšobné napätie: 100, 250, 500 a 1000 V
• Funkcia Insulation-PreTest zamedzí spúšťanie testu izolácie, ak je do inštalácie pripojený spotrebič. Slúži na ochranu pripojených spotrebičov vplyvom pripojeného testovacieho napätia
• Test polarity vodičov, zisťovanie prerušenia ochranného alebo stredného vodiča
• Meranie odporu a test kontinuity s automatickou zmenou polarity a možnosťou výberu medzi ktorými vstupmi sa má merať
• Meranie odporu a test kontinuity prúdom 10 mA

Meranie impedancie slučky

• Meranie impedancie slučky a vnútorného odporu siete s rozlíšením 1 mΩ (režim vysokého prúdu bez chrániča)
• Meranie impedancie slučky a vnútorného odporu siete bez vybavenia chrániča (inštalácia s chráničom)
• Meranie impedancie slučky s uložením maximálnej hodnoty do pamäte (funkcia Zmax)
• Výpočet zemného poruchového prúdu (PEFC/IK) a skratového prúdu (PSC/IK) s rozlíšením až 1A

Meranie prúdových chráničov

• Meranie chráničov AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI (10, 30, 100, 500, 1000 mA s možnosťou variabilného nastavenia v danom rozsahu) s možnosťou otáčania fázy
• Meranie prúdu vybavovacieho (test postupným zvyšovaním prúdu)
• Meranie času vypínania chrániča (x1/2, x1, x5)
• Vyhodnotenie Vyhovuje/Nevyhovuje

Test monitorovacích zariadení stavu izolácie (IMD)

• možný nastaviteľný odpor odozvy systému: 1 kΩ, 2 kΩ, 5 kΩ, 7 kΩ, 10 kΩ, 12 kΩ, 20 kΩ, 50 kΩ, 70 kΩ, 100 kΩ, 120 kΩ, 200 kΩ a 500 kΩ /li>
• IEC 61557-8

Test zariadenia ochrany pred prepätím (SPD)

• s lineárne rastúcim napätím 0 až 500 V alebo 0 až 1000 V
• IEC 61643-11

Ďalšie funkcie

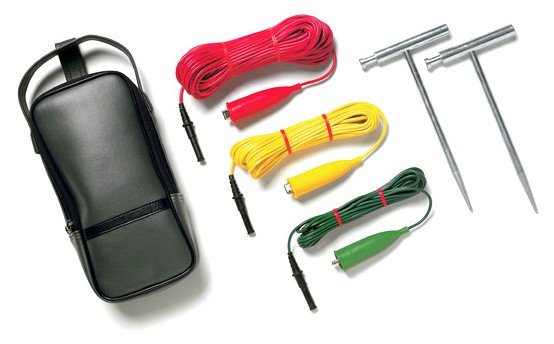

• Meranie uzemnenia metódou 3 sond (metóda 62%)
• Predbežná skúška izolácii (Sú požadované spojenia medzi testerom a L, N, a PE)
• Automatický režim spúšťania testov (test sa spustí automaticky po pripojení napätia)
• Test poradia fáz
• Automatické sekvencie umožňujú spustenie viacerých testov jedným stlačením tlačidla (impedancia slučky, test chrániča, izolácia)
• Autotest prístroja
• SW na spracovanie výsledkov v PC (voliteľné príslušenstvo)
• ukladanie testov a meraní do vnútornej pamäte
• rozhranie USB-C na prenos údajov a nabíjanie batérie
• Komunikácia s mobilnou aplikáciou Fluke Connect prostredníctvom Bluetooth a voľne stiahnuteľnej aplikácie pre Android a iOS

Všeobecné parametre

• Farebný dotykový displej
• Kompaktné prevedenie s nízkou hmotnosťou iba 1,6 kg
• Rozmery: 26,25 cm × 14,19 cm × 11,93 cm
• Krytie IP40
• Napájanie nabíjateľnou Li-ion batériou
• Bezpečnostná kategória CAT III / 600V, CAT IV/300V

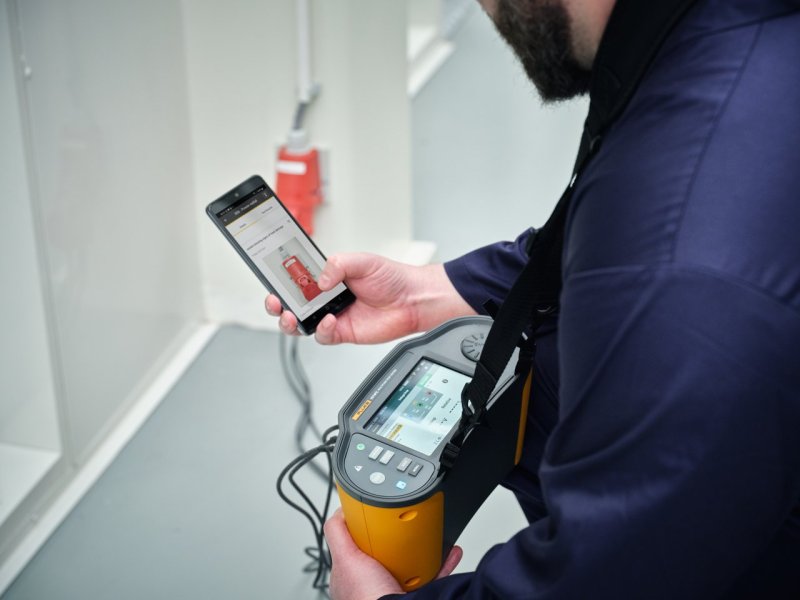

Súčasť systému Fluke Connect

• najrozsiahlešší vzájomne prepojený systém prenosných prístrojov - viac ako 30 rôznych zariadení - jednoúčelové moduly, multimetre, termokamery, meracie zariadenia vibrácií, kalibrátory, analyzátory sietí, ...
• údaje z meracích zariadení môžu byť prenášané do mobilných zariadení (mobilný telefón, tablet) pomocou bezdrôtovej technológie a voľne dostupnej aplikácie
• zobrazenie meraných hodnôt v reálnom čase
• ukladanie údajov do internetového úložiska (Fluke Cloud)
• zdieľanie údajov s členmi jedného tímu v reálnom čase
• bezdrôtové meranie umožňuje bezpečné a pohodlné meranie v neprístupných miestach

Funkcie:

• TrendItTM - záznam merania do grafu a zdieľanie v tíme
• AUTORECORDTM - ukladanie údajov stlačením jedného tlačidla
• EQUIPMENTLOGTM - tvorba databázy prístrojov, triedenie a priraďovanie
• uložených meraní k daným zariadeniam. Zdieľanie medzi členmi tímu
• SHARELIVETM - funkcia videohovorov medzi členmi jedného tímu

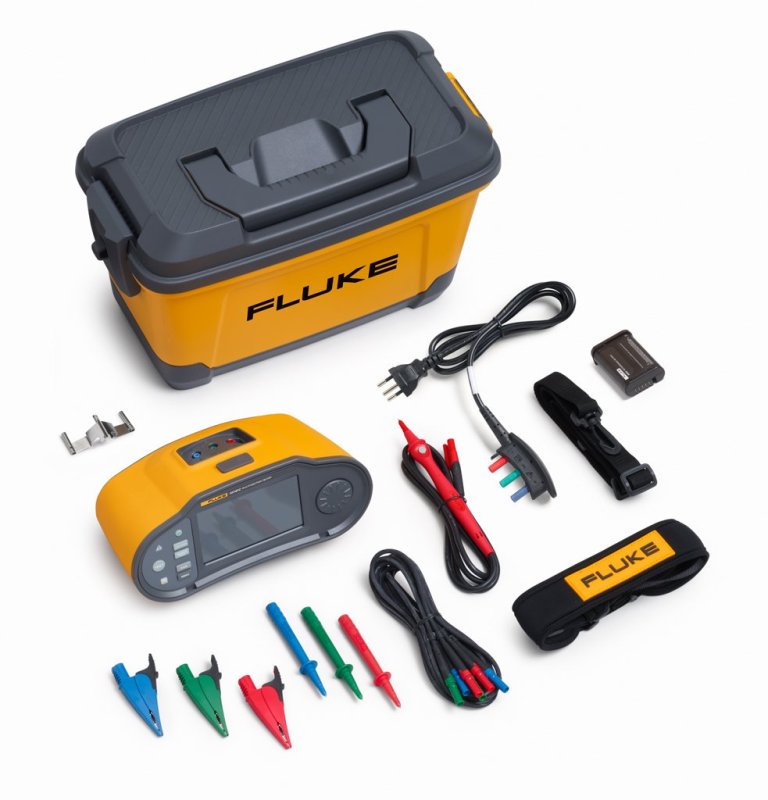

Rozsah dodávky:

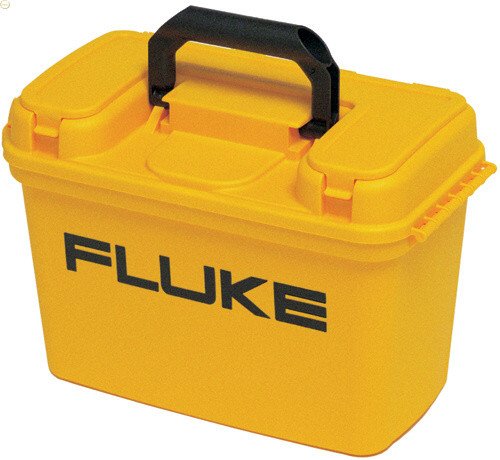

Fluke 1674FC, sada meracích vedení TL165x, sonda s dálkovým ovládaním TP165x, nulovaci adapter, síťové meracie vedenie, Li-ion batéria, napájací kábel, držiak na stenu, popruh, kufřík, návod na obsluhu
