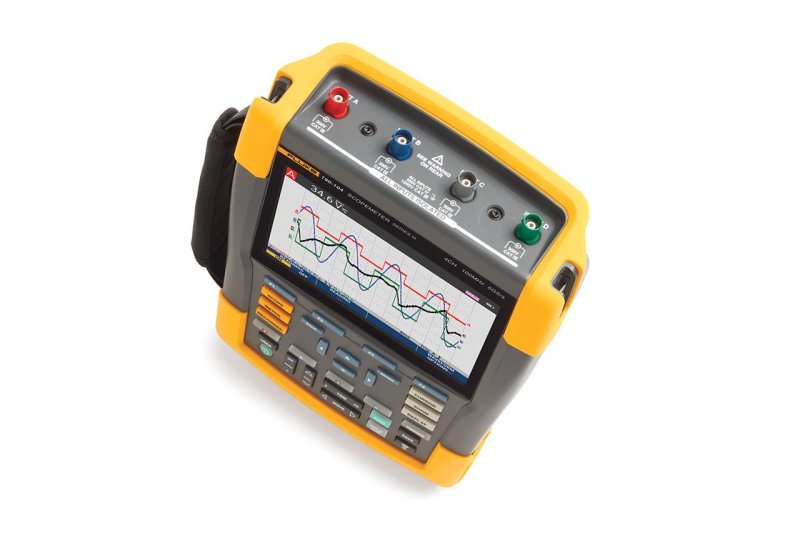

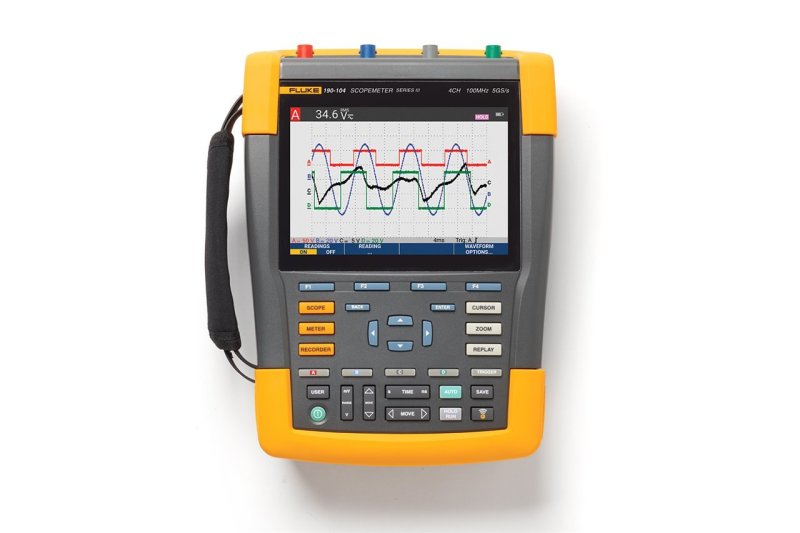

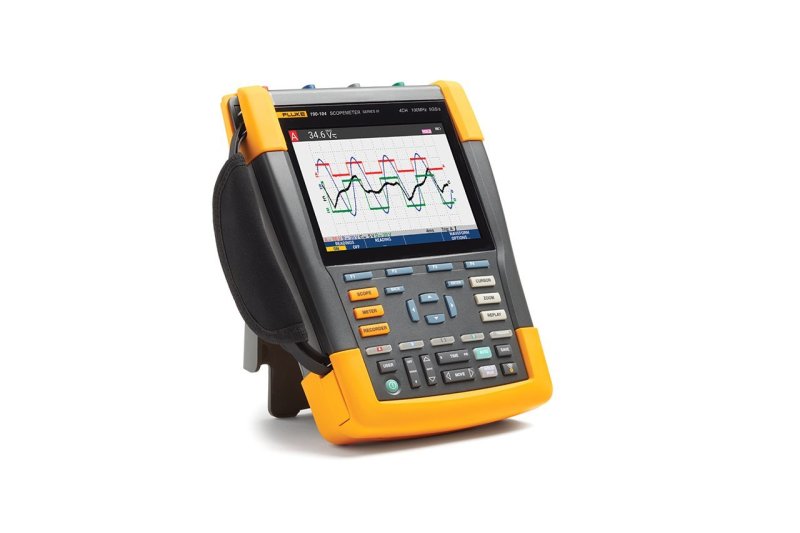

Fluke 190-102-III-S - Digitálny prenosný osciloskop 100 MHz

Meracie prístroje ScopeMeter Fluke 190 série III sú navrhnuté tak, aby sa s vami mohli vybrať kamkoľvek a poradili si takmer s akýmkoľvek odstraňovaním závad. Tieto meracie prístroje bezpečnostnej kategórie CAT III 1 000 V / CAT IV 600 V v sebe spájajú robustnosť prenosných prístrojov s vysokým výkonom stolného osciloskopu, vďaka čomu pomáhajú ľahko zvládnuť výzvy spojené s inštaláciou, uvedením do prevádzky a údržbou priemyselných strojov, automatizáciou, riadením technologických procesov a elektronikou meničov – od DC do 100 MHz.

Štyri kanály, vysoká vzorkovacia rýchlosť až 1,25 GS/s s časovým rozlíšením až 5 ns a pamäť na 10 000 vzoriek pre každý kanál umožňujú vysokú presnosť záznamu a zobrazenie detailov priebehov, šumu a ďalších porúch. Môžete vykonávať meranie časovania alebo meranie amplitúdy trojfázových alebo trojosých riadiacich systémov alebo jednoducho porovnávať niekoľko skúšobných bodov v testovanom obvode.

Funkcie, ako je elektronický záznamník TrendPlot™, režim ScopeRecord™, spúšťanie Connect-and-View™ a jedinečná funkcia spätného zobrazenia posledných 100 obrazoviek, pomáhajú rýchlo diagnostikovať problémy a minimalizovať tak prestoje a náklady na opravy. Tieto funkcie uľahčujú používanie osciloskopu zvlášť pri diagnostike najťažších problémov, napríklad zložitých priebehov, indukovaného šumu, nepravidelných porúch, výpadkov alebo kolísania signálu.

Hlavné parametre

• 4 nezávislé izolované kanály
• Šírka pásma 100 MHz (s možnosťou obmedzenia na 20 MHz alebo 100 kHz)
• Čas nábehu 3,5 ns
• Vertikálne rozlíšenie 8 bitů
• Horizontálne vzorkovanie 1,25 GS/s (každý kanál)
• Dĺžka záznamu až 10 000 / kanál
• Časová základňa až 5 ns / dílek

Ďalšie funkcie a parametre

• Spúšťanie Connect-and-View
  Spúšťanie Connect-and-View poskytuje okamžité a stabilné zobrazenie bez potreby úpravy nastavenia. Ak ste používali iné osciloskopy, viete, ako zradné môže byť spúšťanie. Pri nesprávnom nastavení môžu byť výsledky nestabilné alebo nesprávne. Funkcia Connect-and-View automaticky nastaví správné spúšťanie pomocou rozpoznania cyklického opakovania v signáli. Bez stlačenia tlačidla dostanete stabilné, spoľahlivé a opakovateľné zobrazenie prakticky akéhokoľvek signálu, vrátane signálov motorových pohonov a riadiacich signálov. To je zvlášť užitočné, keď vykonávate merania na mnohých bodoch v rýchlom sledu za sebou.
• Režim ScopeRecord™ na záznam priebehov vo vysokom rozlíšení
  Pamäť ScopeRecord ukladá až 30 000 dátových bodov na kanál, pričom zachytáva krátke nepravidelné udalosti a krátke rušivé impulzy o dĺžke pouhých 8 ns. (Pre potreby neskoršej analýzy je možné do internej pamäte uložiť dve sady záznamov z viacerých kanálov.)
  • Zaznamenáva udalosti, ako sú cykly napájania alebo rozbehovacie cykly motorov
  • V režime Stop on Spúšť meracie zariadenie ScopeMeter automaticky rozpozná výpadok napájania a uloží údaje priebehu pred výpadkom

• Elektronický záznamník TrendPlot – zaznamenáva až 11 dní a pomáha tak detekovať nepravidelné poruchy
  Najťažšie sa hľadajú poruchy, ktoré sa objavia len raz za čas. Tieto nepravidelné udalosti môžu byť spôsobené vadnými spojmi, prachom, nečistotami, koróziou alebo jednoducho porušeným káblom či vadným konektorom. Zastavenie stroja môžu spôsobovať aj výpadky napájania, krátkodobé poklesy, zvýšenie či prerušenia napätia alebo rozbehy a zastavovanie motora. Nemusíte byť na mieste, keď k tomu dôjde, ale meracie zariadenie ScopeMeter Fluke 190 série III tam bude.
  • Záznam minimálnych a maximálnych špičkových hodnôt a priemerov
  • Záznam ľubovoľnej kombinácie až štyroch meraných hodnôt vrátane napätia, prúdu, teploty, frekvencie a fázy pre všetky štyri vstupy, všetko s časovým razítkom
• Zabudovaný digitálny multimeter
  U modelov 190 série III je možné pohodlne prepínať z analýzy priebehov na presné meranie digitálnym multimetrom so zobrazením 5 000 hodnôt. Funkcie merania sú V DC, V AC, V AC+DC. Pomocou vhodného bočníka, sondy alebo adaptéra je možné merať prúd a teplotu.
• Bezpečné meranie hodnôt v rádoch od mV do kV
  Nezávislé oddelené vstupy umožňujú vykonávať merania v zmiešaných obvodoch s rôznym referenčným uzemnením a súčasne znižujú nebezpečenstvo nežiaducich skratov. Bežné stolné osciloskopy bez špeciálnych diferenčných sond a oddeľovacích transformátorov môžu vykonávať iba merania voči uzemneniu sieťového napájania. Meracie prístroje ScopeMeter 190 série III sú navrhnuté aj na to, aby pokryli širokú škálu aplikácií od rádu mV do kV, takže budete pripravení na všetko od mikroelektroniky po vysoko výkonné aplikácie s vysokým napätím.
• Pripojenie cez USB a Wi-Fi
  Prístroj Fluke 190 série III ponúka dva porty USB, ktoré sú elektricky izolované od vstupných meracích obvodov a umožňujú rýchly a ľahký prenos údajov do počítača, archiváciu a zdieľanie priebehov, snímkov obrazovky a nastavení prístroja na pamäťové zariadenia USB na neskoršie použitie. Je tak možné prenášať uložené súbory prostredníctvom jednotky USB flash, priameho pripojenia cez rozhranie USB alebo voliteľného pripojenia Wi-Fi. Tieto súbory je možné použiť na ďalšie spracovanie údajov alebo na podrobnejšiu analýzu priebehov v softwári FlukeView-2.

Komunikácia a ukladanie údajov

• Podpora bezdrôtového pripojenia Wifi
• Pripojenie k WiFi pomocou externého adaptéra k systémuFluke Connect^TM
• Izolované porty USB
• USB na prenos údajov do počítača
• Port USB na ukladanie údajov na flash disk
• Interná pamäť na ukladanie údajov a nastavení
• Možnosť ukladania údajov a nastavení na flash disk

Ďalšie parametre

• Podrobnejšie informácie v katalógu, liste a návode na stiahnutie
• Displej 133 x 90 mm (rozlíšenie 1120 x 765), vertikálne 12 dielikov
• Krytie IP51
• Doba prevádzky na batérii BP290 až 3,5 h (voliteľne)
• Doba prevádzky na batérii BP291 až 7 h
• Doba nabíjania BP290 približne 2,5 h (voliteľne)
• Doba nabíjania BP291 približne 5 h
• Rozmery 265 x 192 x 70 mm
• Hmotnosť 2,2 kg
• Bezpečnostná kategória 600 V CAT IV / 1 000 V CAT III

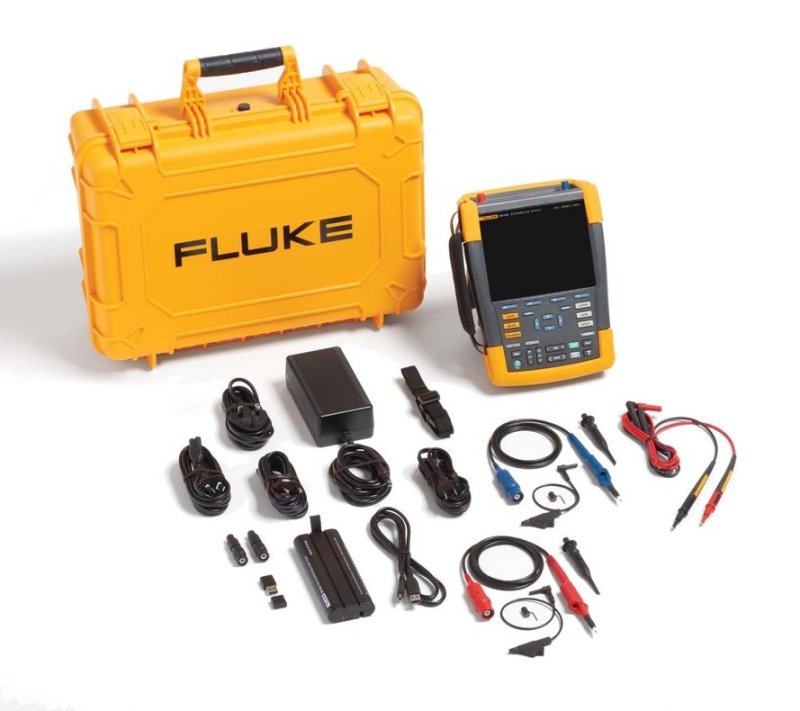

Rozsah dodávky:

Scopemeter Fluke 190-102, 1 ks Li-ion batéria BP290, 1 ks nabíjací adaptér BC190, 2 ks stienené sondy VPS421 (červená, modrá), 4 ks krokodílka svorka, 1 ks sada vodičov TL175, 1 ks popruh na zavesenie, 1 ks remienok na ruku, 1 ks USB disk so softvérom FlukeView 2 s licenčným číslom na aktiváciu, 1 ks USB kábel, 1 ks kufor CXT293, 1 ks Wi-fi adaptér a návod na obsluhu v českom jazyku
