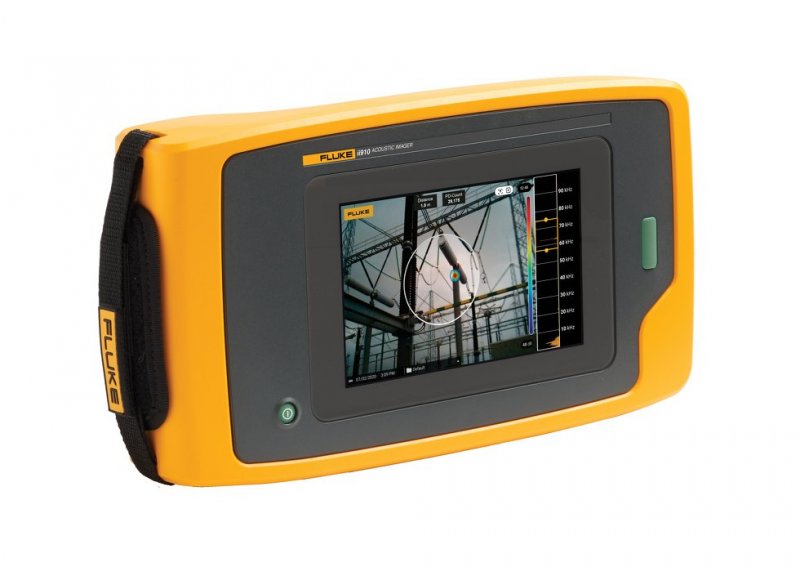

Fluke ii910 - Presná akustická kamera 2–100 kHz

Akustické kamery rady ii900 umožňujú technikom pri inspekciách lokalizovať zdroje zvuku, ktoré sú ľudským sluchom nezachytiteľné a vďaka tomu odhaliť úniky médií, vákua, čiastočné alebo korunové výboje.
SoundSight™ je technológia vyvinutá spoločnosťou Fluke na zviditeľnenie zvukových vĺn. Integrované akustické polia drobných citlivých mikrofónov generuje spektrum hladín decibelov podľa jednotlivých frekvencií. Na základe tohto výstupu vypočíta príslušný algoritmus obraz zvuku známy ako SoundMap™, ktorý sa prekryje cez vizualny obraz. SoundMap – zvuková mapa – sa automaticky prispôsobí úrovni vybranej frekvencie a tým sa vyfiltruje šum pozadia, čo neuveriteľne uľahčuje detekciu únikov stlačeného plynu, a to aj v hlučných prostrediach. Počas niekoľkých hodín dokáže tím vykonať kontrolu celého závodu – a to všetko pri plnom prevádzke.

Model Fluke ii910 bol vyvinutý na účely detekcie čiastočných a korunových výbojov a tiež únikov plynu a vákua.

Vylepšené parametre v porovnaní s modelom ii900

• Frekvenčný rozsah od 2 kHz do 100 kHz na detekciu korunových a čiastočných výbojov s možnosťou obmedzenia pásma na 2 až 52 kHz na detekciu únikov stlačených médií a vákua
• Detekčný rozsah 5 až 120 metrov
• Vyššia citlivosť na detekciu únikov, ktoré sú menšie alebo vzdialenejšie
• Možnosť vyhľadávania čiastočných výbojov pri údržbe vysokonapäťových zariadení
• Režim PDQ (počítadlo výbojov) alebo LeakQ (odhad veľkosti a závažnosti únikov) na získanie podrobností o konkrétnom úniku alebo čiastočnom výboji

Hlavné parametre

• Technológia SoundMap™ umožňuje prelínanie s viditeľným snímkom v reálnom čase
• Nastaviteľné používateľské palety - stupne sivej, tavené železo, modročervená
• Intuitívne používateľské rozhranie

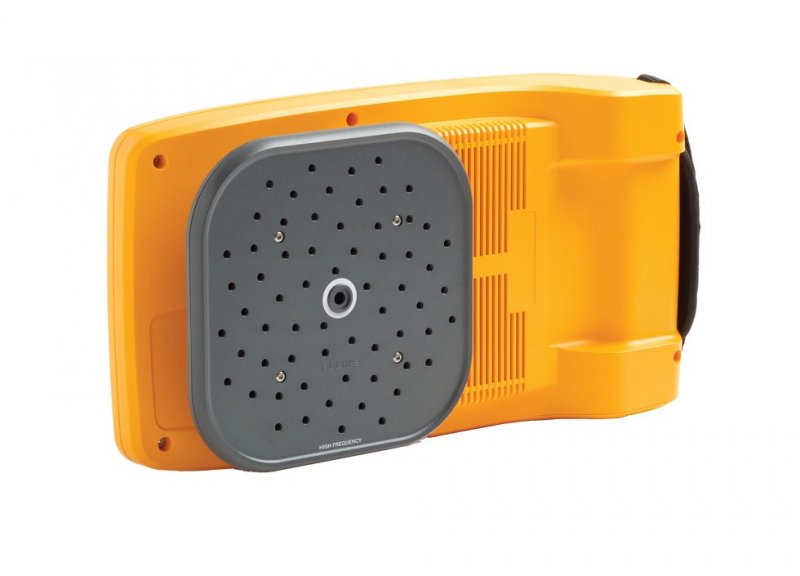

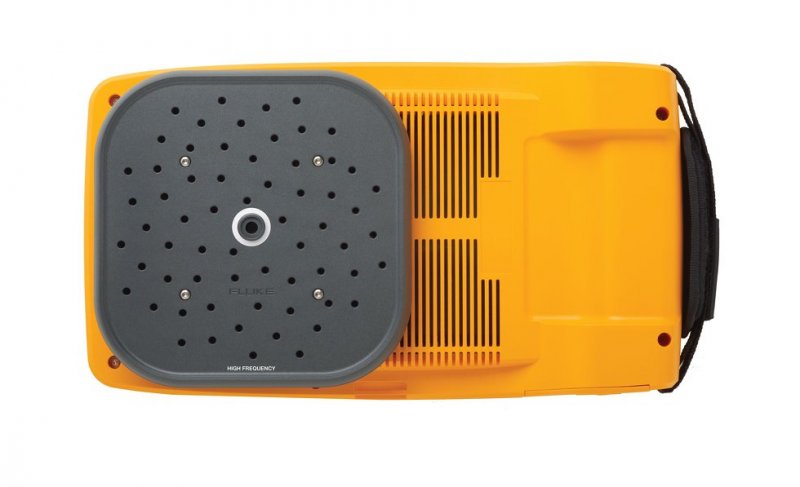

• Detektor so 64 smerovými mikrofónmi
• Frekvenčný rozsah 2 kHz až 100 kHz
• Rozsahy:
  Lp 12,1 dB(A) až 114,6 dB(A) ±1 dB(A) pri 2 kHz
  Lp 4,4 dB(A) až 101,2 dB(A) ±2 dB(A) pri 19 kHz
  Lp 12,8 dB(A) až 119,2 dB(A) ±1 dB(A) pri 35 kHz
  Lp 19,8 dB(A) až 116,1 dB(A) ±3 dB(A) pri 52 kHz
  Lp 41,4 dB(A) až 129,0 dB(A) ±1 dB(A) pri 80 kHz
  Lp 54,4 dB(A) až 135,5 dB(A) ±1 dB(A) pri 100 kHz
• Minimálna pracovná vzdialenosť 5 m
• Maximálna pracovná vzdialenosť 120 m
• Nominálna frekvencia snímkov 25 FPS (FPS - počet snímkov za sekundu - určuje, koľkokrát sa každú sekundu obnovuje snímok na obrazovke)
• Zorné polia 63° ± 5°
• Objektív s pevným ohniskom
• Možnosť aktivácie používateľských profilov pre rôzne opakujúce sa nastavenia
• Možnosť ukladania do používateľsky definovaných zložiek pre jednoduché spracovanie snímkov
• Možnosť vloženia textovej poznámky a až 4 ďalších viditeľných snímkov pre presný popis závady. Uľahčuje tvorbu správ a neskoršiu identifikáciu miesta závady

Komunikácia a ukladanie údajov

• Prenos údajov cez rozhranie USB-C
• Pripojenie ako bežný flash disk bez potreby inštalácie ovládačov
• Interná pamäť pre 999 snímkov (vo formáte .jpg alebo .png) alebo 20 videí (vo formáte mp4) o dĺžke 30 s
• Formát .as2 umožňuje neskoršie spracovanie v online nástroji (pozri nižšie) so ľahkou tvorbou výstupnej správy

Všeobecné špecifikácie

• Napájanie z Li-Ion akumulátorov (BP291) vymeniteľných v teréne s kapacitou na 6 h prevádzky
• Nabíjanie batérií v externej nabíjačke na dve batérie (nabitie za 3 h)

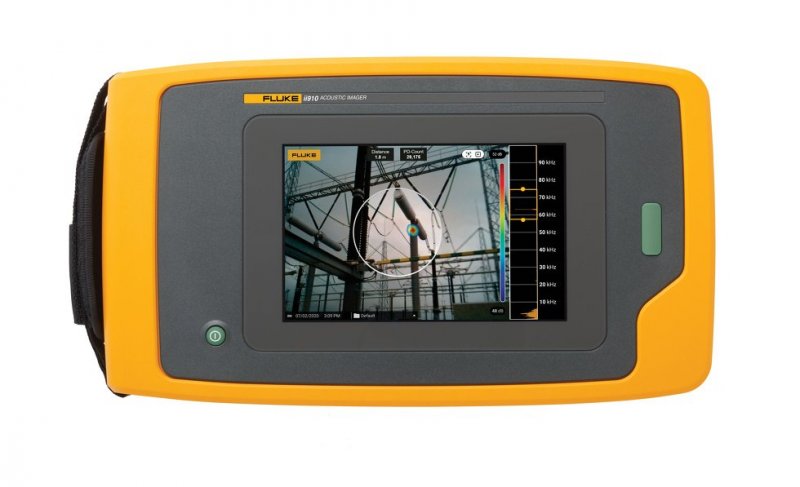

• 7" kapacitný dotykový LCD displej s podsvietením a s rozlíšením 1280 x 800 pixelov
• Stupeň ochrany IP 40
• Hmotnosť 1,7 kg
• Rozmery 186 x 322 x 68 mm
• Pracovná teplota –10 °C až 40 °C
• Záruka na hlavný prístroj 24 mesiacov

Rozsah dodávky:

Akustická kamera Fluke ii910, 2 ks kryt mikrofónu, remienok na ruku, remienok na krk, 2 ks Li-Ion akumulátor, napajaci adapter, samostatná nabíjačka pre dva akumulátory, USB kábel, extra IP67 odolný kufor a návod na obsluhu
