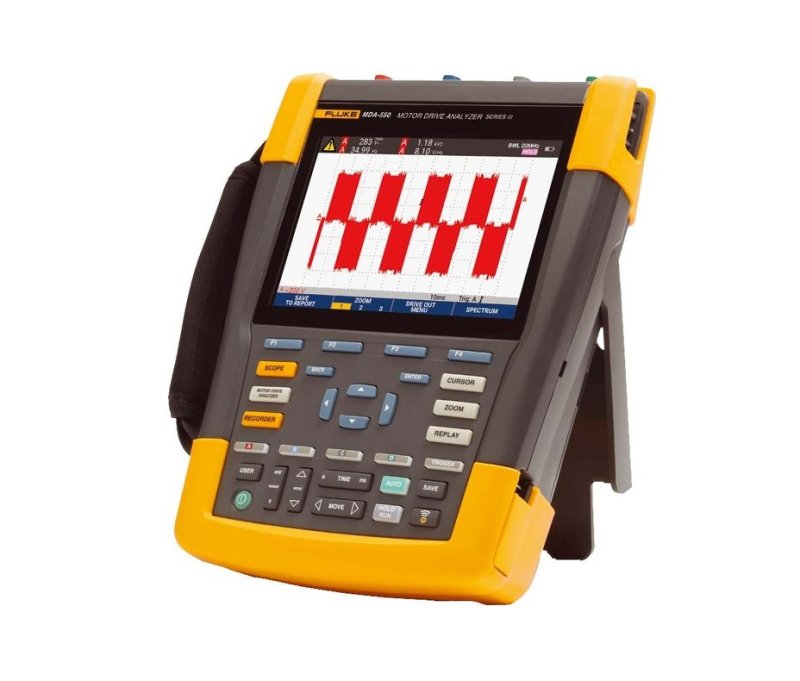

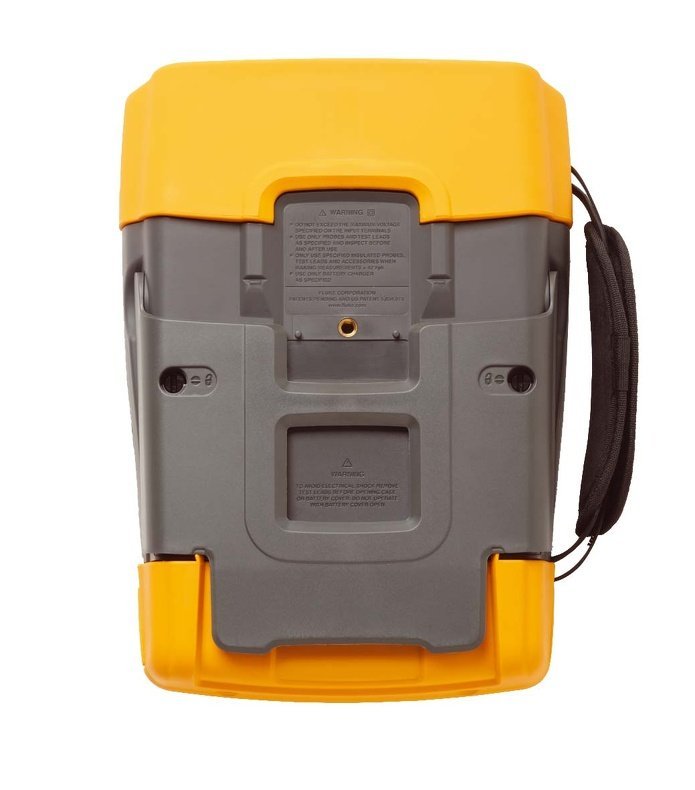

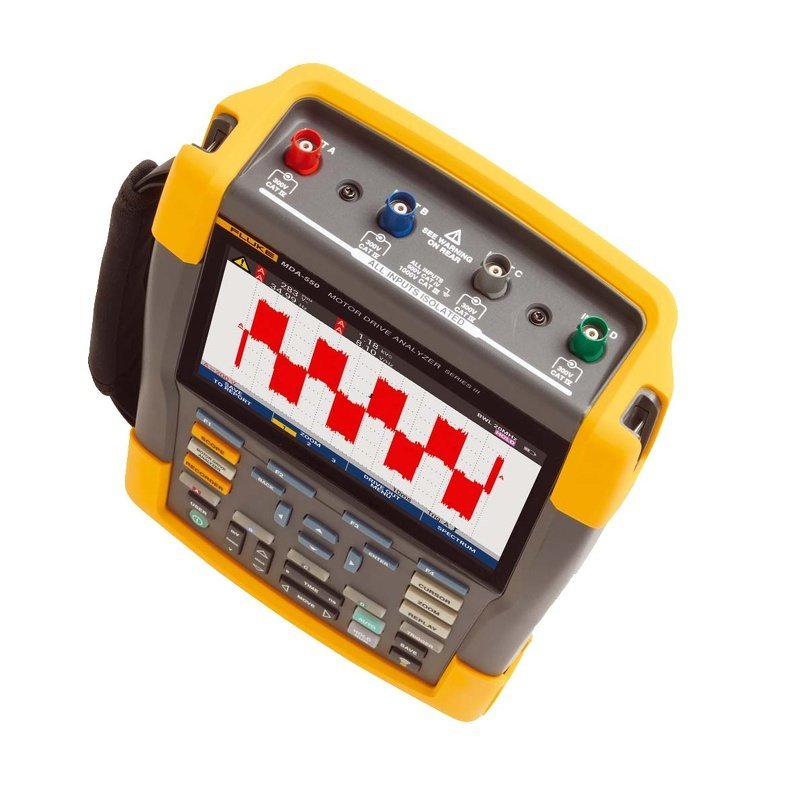

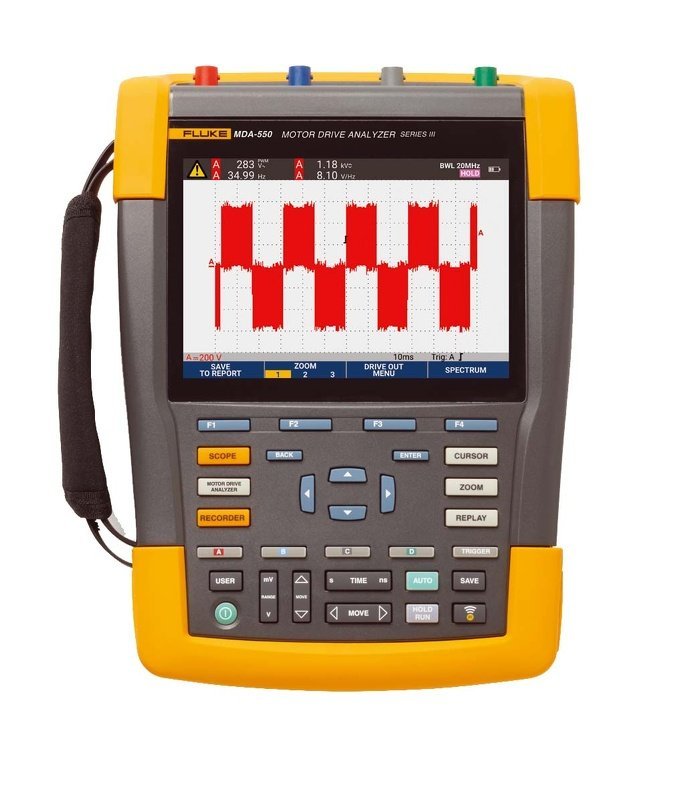

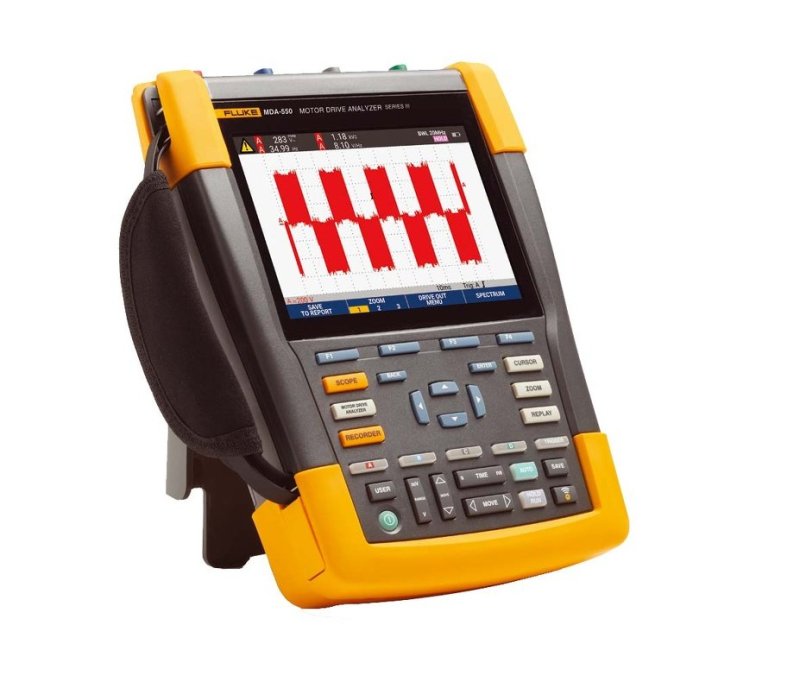

Fluke MDA-550 III - Analyzátor motorových pohonov do 1000 V

Prístroj navrhnutý pre jednoduchšie vyhľadávanie problémov u motorových pohonov vďaka testovacím sekvenciám s nápovedou. Ponúka automatizované merania pohonov, ktoré poskytujú spoľahlivé a opakovateľné výsledky testov.

Fluke MDA 550 šetrí čas a zbavuje používateľov nepríjemného nastavovania zložitých meraní a zjednodušuje vyhľadávanie problémov. Stačí jednoducho vybrať test a automatické prednastavenia sa postarajú o meranie všetkých častí systému od výstupných hodnôt, cez jednosmernu zbernicu, až po samotný motor.

Rada MDA-500 prináša všetko potrebné pre základné aj pokročilé merania. Vďaka vstavanej funkcii pre vytvárame správ sa dajú ľahko a rýchlo vytvárať prehľadné správy o meraní.

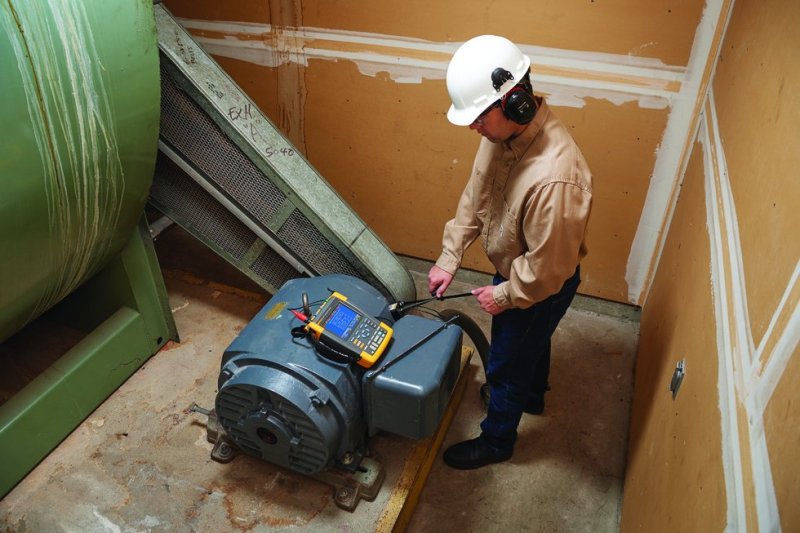

Model MDA-550 je ideálne prenosné meracie zariadenie pre analýzu motorových pohonov. Umožňuje bezpečne rozpoznať a vyriešiť najčastejšie problémy na systémoch motorových pohonov s meničom.

Hlavné parametre

• Meria najdôležitejšie parametre motorového pohonu, vrátane napätia, prúdu, úrovne napätia jednosmernej zbernice a zvlnenia napätia, napäťové a prúdové asymetrie a harmonické, modulácia napätia a napäťové výboje na hriadeľi motora.
• Vykonáva rozšírené merania harmonických na určenie vplyvu harmonických nízkeho a vysokého rádu na energetickú rozvodnu sieť.
• Vykonáva meranie s nápovědou pre vstupné hodnoty motorového pohonu, jednosmernej zbernice, výstupné hodnoty pohonu, príkon motora a meranie na hriadeľi, s názornými schémami zapojenia pre meranie napätia a prúdu.
• Ponúka zjednodušené nastavenie merania s prednastavenými meracími profilmi, ktoré zabezpečujú automatické zhromažďovanie údajov na základe zvoleného testovacieho postupu.
• Ľahko a rýchlo vytvára správy, ktoré umožňujú dokonale dokumentovať odstraňovanie porúch a sú užitočné pri spolupráci s kolegami.
• Meria aj ďalšie elektrické parametre pomocou plnohodnotného 500MHz osciloskopu a funkcií meracieho prístroja a záznamníka; výsledkom je úplné spektrum elektrického a elektronického merania pre priemyselné systémy.

Komunikácia a ukladanie údajov

• Podpora bezdrôtového pripojenia Wifi
• Pripojenie k WiFi pomocou externého adaptéra k systému Fluke Connect™
• Izolované porty USB
• USB na prenos údajov do počítača
• Port USB na ukladanie údajov na Flash disk
• Interná pamäť na ukladanie údajov a nastavení
• Možnosť ukladania údajov a nastavení na Flash disk

Ďalšie funkcie a parametre

• Rozpoznanie problémov s harmonickým rušením (1. až 51. rád harmonických)
• Maximálne napätie 1000 V (AC, DC a AC+DC)
• Šírka pásma 500 MHz
• Počet izolovaných kanálov 4
• Podrobnejšie informácie v katalógovom liste a návode na stiahnutie
• Displej 133 x 90 mm (rozlíšenie 1120 x 765)
• Krytie IP51
• Rozmery 265 x 192 x 70 mm
• Hmotnosť 2,2 kg
• Bezpečnostná kategória 600 V CAT IV / 1 000 V CAT III

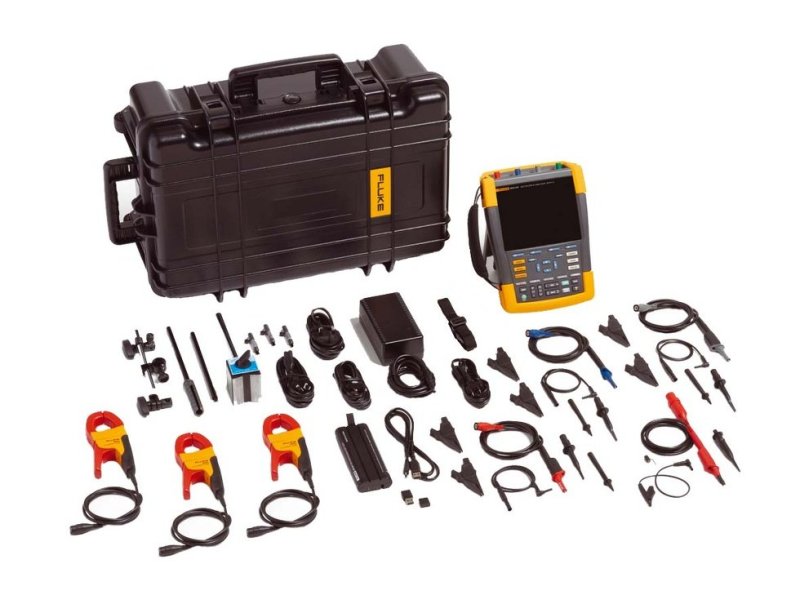

Rozsah dodávky:

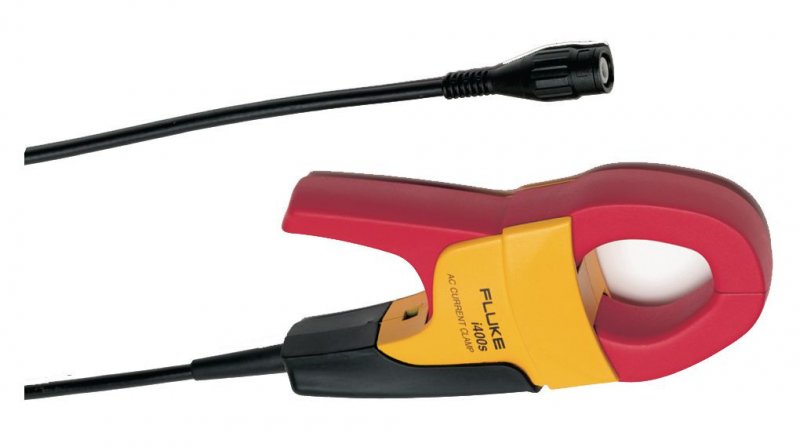

Analyzátor motorových pohonov Fluke MDA-550-III, Li-ion batéria BP291, nabíjací adaptér BC190, 3 ks vysokonapäťových sond VPS421 100:1 s krokodílové svorky, 1 ks sonda VPS410-II-R 10:1 červená, 3 ks kliešťový prevodník i400s, 1ks sada SVS500 pre meranie na hriadeľ (3 ks kefa, 1 ks držiak sondy, 1 ks dvojdielny nástavec, 1ks magnetická sonda), 1 ks kufor s kolieskami C437-II, 1 ks USB disk so softwarem FlukeView 2, 1 ks Wi-fi adaptér, návod na obsluhu v slovenskom jazyku
