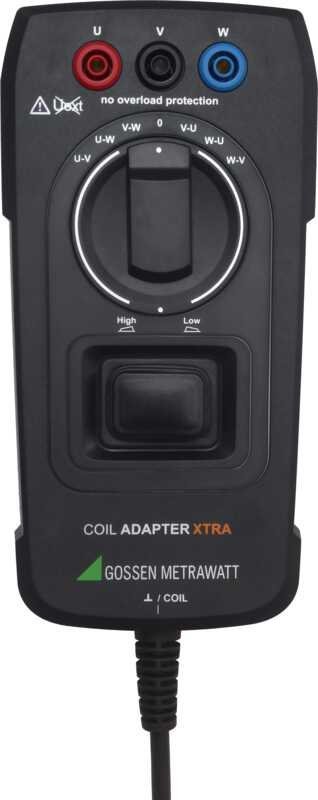

Gossen Metrawatt adaptér cievky XTRA - Adaptér COIL 10 µH až 5 H

Adaptér pre detekciu medzivinutého skratu pri indukčnostiach od 10 µH do 5 H

Adaptér cievky XTRA umožňuje poloautomatické merania skratu medzi vinutiami v kombinácii s nasledujúcimi meracími zariadeniami:

• METRAHIT IM XTRA
• METRAHIT IM E-DRIVE

Aplikácia

Problémy na elektrických strojoch môžu byť spôsobené elektrickými alebo mechanickými príčinami. Elektrické príčiny zahŕňajú poruchy vo vinutie, v ovládači alebo v elektronike. Meranie izolačného odporu detekuje poruchy izolácie medzi vinutím a puzdrom. Medzivinuté skraty sú ľahko detekované v cievke vzájomným porovnaním elektrických charakteristík vinutia vo viacfázových strojoch. Spolu s adaptérom COIL XTRA je možné METRAHIT IM XTRA alebo E-DRIVE použiť na testovanie rázovým napätím 1 kV (test prepätia). Týmto spôsobom sú detekované závady, ku ktorým dochádza len pri privedení prevádzkovacieho napätia.

Testovanie je možné pre cievky s indukčnosťami v rozsahu 10 µH až 5 H, čo zodpovedá menovitému výkonu od približne 160 VA do 80 MVA pre 3-fázové stroje s menovitým napätím 400 V. Testovacia sekvencia je poloautomatická – po pripojení na svorky U, V a W je spustené testovanie pomocou otočného prepínača. Kompenzácia účinkov remanentnosti je tiež možná.

U viacfázových elektromotorů a generátorov, napr. 3-fázových motorov podľa DIN, sa asymetria zisťujú priamo na vinutie pomocou porovnávania výsledkov merania, a tak je možné vyhodnocovať medzivinutové skraty.

V prípade jednofázových motorov a generátorov je testovanie založené na porovnaní so známou požadovanou hodnotou.
