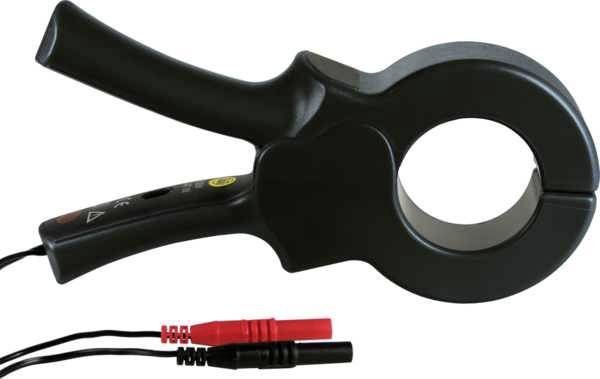

Gossen Metrawatt E-Clip 1 - Vysielacie kliešte 0–1200 A
Značka: Gossen Metrawatt
EAN:: 4012932119886
MPN: E-Clip 1
Kód produktu:: Z591A
Skladom u dodávateľa (expedícia do 7 dní)
562,70 €s DPH/ 1 ks
457,48 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Gossen Metrawatt E-Clip 1 - Vysielacie kliešte 0–1200 A
Gossen Metrawatt E-Clip 1 - Vysielacie kliešte
Kliešte od Gossen Metrawatt E-Clip 1 sú prúdové kliešte so zvýšenou citlivosťou a s prúdovým výstupom. Môžu byť pripojené k akémukoľvek meraciemu zariadeniu, ktoré má zodpovedajúci prúdový vstup.
Vlastný meracie transformátory je uzavretý v plastovom puzdre, výstup je vyvedený u Gossen Metrawatt E-Clip 1 do bezpečnostných banánových zástrčiek O 4 mm.
Technické parametre:
| Menovitý prúd | 1000 A |
| Prevodný pomer | 1000 : 1 |
| Výstup | 1 mA / A bezpečnostná banánová zástrčka priemer 4 mm |
| Menovitý zaťažovací odpor RL | 1 ≤ /td> |
| Rozsah merania | 0,001 A ÷ 1200 A |
| Výstupný prúd | 1 uA ÷ 1,2 A |
| Frekvenčný rozsah | 40 Hz ÷ 5 kHz |
| Zaťažovacia impedancia | <= 10 ≤ /td> |
| Trvanie merania pri 1000 A | trvale (pre f<1 kHz) |
| Trvanie merania pri 1200 A | 40 min. meranie / 20 min. prestávka |
| Merané napätie | max. 600V |
Neistota merania a neistota fázy (pri RL = 1 ?):
| Primárny prúd [A] | 0,1 m ÷ 100 m | 0,1 ÷ 1 | 1 ÷ 10 | 10 ÷ 100 | 100 ÷ 1200 |
| Neistota výstupného prúdu [%] | <= 3 | <= 2 | <= 1,2 | <= 1 | <= 0,5 |
| Neistota fázy [°] | nedef. | nedef. | <= 2,2 | <= 1 | <= 0,7 |
| Vplyv susedného vodiča | <1 mA / A pre f = 50 Hz | ||||
| Vplyv polohy vodiča | <0,3 % pre f<400 Hz | ||||
| Vplyv zaťaženia | 1 % a 1 ° pre RL = 2 ? až 10 ≤ /td> | ||||
| Vplyv jednosmerného prúdového offsetu | <2,5 % pri jednosmerný prúd<30 A | ||||
Všeobecne:
| Pracovná teplota | -10 °C ÷ 50 °C |
| Otvorenie kliešťa | 52 mm |
| Max. rozmery meraného vodiča | okrúhly priemer 50 mm |
| 1 x plochý vodič 50 mm x 5 mm | |
| 4 x plochý vodič x 30 mm x 5 mm | |
| Prepäťová kategória | CAT III / 600V |
| Trieda ochrany | II (dvojitá izolácia) |
| Stupeň znečistenia | 2 |
| Rozmery | 220 mm x 120 mm x 48 mm |
| Hmotnosť | 600 g |
| Horľavosť plastového puzdra | UL94 - UV1 |
Rozsah dodávky:
- Kliešťový prístroj E-Clip 1
- návod na použitie
- záručný list
- kalibračný protokol
- Menovitý prúd: 1000 A
- Prevodný pomer: 1000 : 1
- Výstup: 1 mA / A bezpečnostná banánová zástrčka priemer 4 mm
- Menovitý zaťažovací odpor RL: 1 Ω
- Rozsah merania: 0,001 A ÷ 1200 A
Obsah balenia
- Klešťový přístroj E-Clip 1
- Návod k používání
- Záruční list
- Kalibrační protokol
Normy a zhoda
CAT III / 600 V, trieda ochrany II (dvojitá izolácia), stupeň znečistenia 2, horľavosť plastového puzdra UL94 - UV1
Časté otázky
- Aký je menovitý prúd Gossen Metrawatt E-Clip 1?
- Menovitý prúd je 1000 A s rozsahom merania 0,001 A ÷ 1200 A.
- Aký je prevodný pomer a výstup?
- Prevodný pomer je 1000 : 1 s výstupom 1 mA / A cez bezpečnostnú banánovú zástrčku priemer 4 mm.
- Aký je frekvenčný rozsah?
- Frekvenčný rozsah je 40 Hz ÷ 5 kHz.
- Aké sú pracovné podmienky?
- Pracovná teplota je -10 °C ÷ 50 °C, prepäťová kategória CAT III / 600 V, trieda ochrany II s dvojitou izoláciou.
