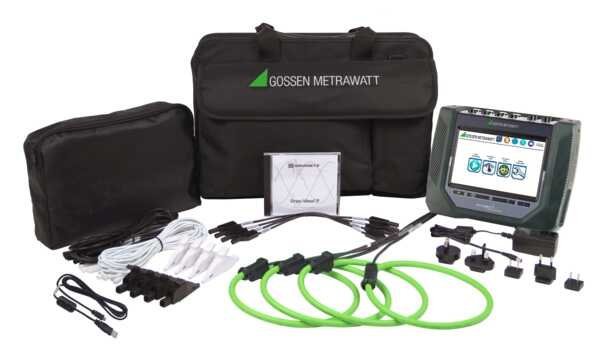

Gossen Metrawatt Flex paket MAVOWATT 270 - trojfázový 0–1000 V CAT III / 0–600 V CAT IV
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Gossen Metrawatt Flex paket MAVOWATT 270 - trojfázový 0–1000 V CAT III / 0–600 V CAT IV
Rada produktov MAVOWATT 230, 240, 270 ponúka novú generáciu prvotriednch prístrojov na meranie kvality energie, výkonu a energie na meranie v aplikáciách 1000 V CAT III a 600 V CAT IV.
Nové analyzátory rušenia napájania MAVOWATT spájajú osvedčenú technológiu s vysoko presným meraním, inovatívnymi funkciami a revolučnými možnosťami komunikácie. Poruchy tak môžu byť extrémne rýchlo detegované, presne určené a dokumentované v súlade s normami (IEC 61000-4-30 Ed. 3, trieda A).
Vďaka obrovskému 7" farebný LCD s dotykovou funkciou je ovládanie pohodlné a informácie o kvalite napájania na mieste sú okamžite poskytované. Kritické hodnoty sú na displeji zvýraznené červenou a možno ich tak rýchlo rozpoznať a analyzovať. Rôzne možnosti komunikácie vrátane Ethernet, Wi-Fi, Bluetooth, USB a aplikácia pre chytré telefóny zabezpečujú maximálnu flexibilitu.
Najdôležitejšie produkty
ZABEZPEČIŤ
- 1000 V CAT III / 600 V CAT IV pre bezpečnú prácu vo verejnom systéme aj na meranie v priemyselnom prostredí s až 1000 VRMS AC/DC
- Bezdrôtový vzdialený prístup zabezpečuje bezpečnú prácu a konfiguráciu v prostrediach kritických z hľadiska bezpečnosti
- Spĺňa najnovšie priemyselné štandardy a umožňuje právne bezpečné • nahrávanie a dokumentáciu v súlade s:
- STN STN EN 50160: Charakteristiky napätia vo verejných elektrických napájacích systémoch
- IEC 61000-4-30 Ed. 3, trieda A (vydanie 3): Skúšobné a meracie techniky – Metódy merania kvality elektrickej energie
- IEC 61000-4-7: Skúšobné a meracie techniky – Všeobecná príručka pre meranie harmonických a meziharmonických a prístrojové vybavenie
- IEC 61000-4-15 Flickermeter – Funkčné a konštrukčné špecifikácie
INTUITÍVNY
- Obrovský 7" farebný dotykový displej pre pohodlné ovládanie, konfiguráciu a analýzu na mieste
- Automatické nastavenie: Prístroj automaticky detekuje typ pripojenia a tiež menovité hodnoty napätia, prúdu a frekvencie, čo umožňuje rýchlu konfiguráciu zariadenia – aj bez predchádzajúcich znalostí alebo školenia s prístrojom.
- Ovládací panel PQ a napájania s varovaním v reálnom čase a červeno-zeleným displejem vám počas merania poskytuje rýchly prehľad počas niekoľkých sekúnd.
- Moduly odpovedí®: Inteligentné algoritmy vás podporujú pri odstraňovaní problémov a diagnostike a ponúkajú priame informácie o zdrojoch akéhokoľvek zisteneného rušenia.
FLEXIBILNÝ
- 8 diferenciálnych vstupov (4 U / 4 I) umožňuje presné a flexibilné získavanie nameraných hodnôt v systémoch hviezda a trojuholník – dokonca aj za frekvenčnými meničmi – alebo simultánne priame meranie AC a DC signálov až 1000 VRMS
- Zber prechodného napätia a prúdu so vzorkovacou frekvenciou až 1 MHz a 2000 VPEAK
- Rôzne frekvenčné pásma pre celosvetové použitie v systémoch s 16 2/3 , 50 a 60 Hz
- Vstup GPS prijímača pre synchronizáciu času
- Ethernet, Wi-Fi, Bluetooth a USB pre prenos údajov a vzdialený prístup cez smartphone, tablet, PC a MAC
Vaše výhody
Nové analyzátory kvality elektrickej energie obsiahnuté v produktovej rade MAVOWATT sa používajú na monitorovanie, analýzu a záznam veličín v sieti vo verejných napájacích systémoch a priemyselných aplikáciách. Pomocou týchto inovatívnych produktov je možné získať všetky relevantné merané veličiny, ktoré sú rozhodujúce pre kvalitu elektrickej napájacej energie. Poruchy a udalosti je možné ľahko určiť, zdokumentovať a analyzovať s odkazom na platné normy – dokonalý základ pre udržateľnú optimalizáciu.
Aplikácia
Nové analyzátory kvality elektrickej energie obsiahnuté v produktovej rade MAVOWATT sa používajú na monitorovanie, analýzu a záznam veličín v sieti vo verejných napájacích systémoch a priemyselných aplikáciách. Pomocou týchto inovatívnych produktov je možné získať všetky relevantné merané veličiny, ktoré sú rozhodujúce pre kvalitu elektrickej napájacej energie. Poruchy a udalosti je možné ľahko určiť, zdokumentovať a analyzovať s odkazom na platné normy – dokonalý základ pre udržateľnú optimalizáciu.
- Technické vlastnosti
Technické funkcie a vlastnosti produktu
- Prenosné zariadenie na meranie kvality energie, výkonu a energie
- Veľký 7" farebný LCD s technológiou dotykovej obrazovky pre extrémne jednoduché ovládanie
- IEC 61000-4-30 Ed. 3 trieda A a STN STN EN 50160 pre právne bezpečné merania
- 1000 V CAT III a 600 V CAT IV umožňujú širokú škálu aplikácií
- Frekvenčné rozsahy 15 až 20 Hz a 45 až 65 Hz pre flexibilné použitie
- Komunikácia cez Ethernet, Wi-Fi, Bluetooth a USB pre jednoduchý a spoľahlivý prenos údajov
- Štyri prúdové vstupy (AC/DC) pre pripojenie flexibilných AC/DC prúdových senzorov
- Štyri symetrické napäťové kanály (AC/DC, 50/60 Hz)
- vzorkovanie signálu s 512 hodnotami za periódu
- Synchronizácia času cez GPS a NTP
- Získavanie poklesov a nárastov napätia, prepätia, prechodových javov, asymetria, blikania
- Harmonické, subharmonické, signálne napätie
- Automatické generovanie správ
- Mini-správy pre jednoduché vytvárame používateľských správ
- Funkcia Dashboard pre sledovanie hodnôt v reálnom čase
- Integrovaná 4GB flash pamäť, USB port pre vonkajšie pamäťové médiá
- Vzdialenesovanie VNC cez PC, Mac, IOS a Android
- jednoduché vyhodnotenie pomocou softwaru DranView® 7
- Robustné puzdro (IP 50) so stojanom na nástroje a držiakom kábla
Rozhranie
- Typ displeja: farebný LCD displej (WVGA) s CCFL podsvietením (fluorescenčné). Dobu do vypnutia podsvietenia sa dá upraviť podľa špecifických požiadaviek používateľa. Po dotyku displeja sa podsvietenie znovu zapne. Rozlíšenie: 360 x 240 pixelov, rozmery: 9,15 cm výška x 15,2 cm šírka
- Dotykové funkčné klávesy, tri funkcie na vytvorenie snímkov obrazovky a mini-správ a na prístup k funkcii pomôcky. Tieto klávesy sa nedajú aktivovať v rukaviciach!
- Alarm: krátky (0,1 s) alebo dlhý (1 s) akustický signál v prípade chyby alebo zobrazenia spúšte.
- Na MAVOWATT 270 sú k dispozícii nasledujúce komunikačné rozhrania: Ethernet (s kábalom), bezdrôtové (Wi-Fi), Bluetooth, VNC, Modbus Voltage,
prúd, fáza, výkon, frekvencia
- Typ napätia: 4 x s plným diferenciálom, jednosmerný prúd, galvanicky oddelený do 1 kV, vstupný rozsah pre kanály A, B, C, D: 0 - 1000 RMS CAT III, 0 - 600 VRMS CAT IV, vstupná impedancia: min. 20 MΩ, vstup/vstup, činiteľ výkyvu: max. 2,0 v plnom rozsahu, presnosť RMS*: ±0,1 % rdg., ±0,05 % v plnom rozsahu, šírka pásma viac ako 15 kHz: ±0,1 % rdg. pri V>60 Vrms, presnosť kolísania RMS*: ±0,2 % rdg., prechodný vstupný rozsah: 50 - 2000 VSpeak, presnosť prechodných javov: ±10 % rdg., ±0,5 % v plnom rozsahu pri šírke pulzu>10 uS, trvanie prechodu : min. 2 uS, potlačenie v bežnom režime: -80 dB, vzorkovacia frekvencia: 512 vzoriek za periódu, RMS na základe polperiódy
- Typ prúdu: 4 x s plným diferenciálom, jednosmerný prúd, galvanicky oddelený do 1 kV, vstupný rozsah pre kanály A, B, C, D: 10 - 200 % menovitého prúdu sondy (sondy GOSSEN METRAWATT), vstupná impedancia: min. 340 kOhm, vstup/vstup, činiteľ výkyvu pre kanály A, B, C, D: max. 3 v plnom rozsahu, presnosť RMS: ±0,1 % rdg., ±0,05 % plný rozsah plus presnosť sondy, šírka pásma 9 kHz (RMS 1 s), prechodný vstupný rozsah: x menovitý prúd sondy (sondy GOSSEN METRAWATT), prechodná presnosť : ±10 % rdg., ±0,5 % v plnom rozsahu pri šírke pulzu>10 uS, trvanie prechodu: závisí na šírke pásma sondy, potlačenie v bežnom režime: -80 dB, vzorkovacia frekvencia: 512 vzoriek za periódu, RMS na polovičnej perióde, prúd sondy na kanál: max. 20 mA pri 3,3 V fáze
- Všetky kanály sú vzorkované súčasne, aby sa predišlo základnej chybe.
- Presnosť výkonu (na meracích vstupoch): ±0,2 % rdg., ANSI C12,1 / C12,20
- Frekvencia voliteľná v závislosti na zvolenej menovitej frekvencii. GOSSEN METRAWATT modely MAVOWATT 270, MAVOWATT 240, MAVOWATT 230: predvolené nastavenie: 30 - 70 Hz, až 30 % Vthd, 60 - 1000 Vrms, 15 - 30 Hz, presnosť: ±10 mHz, modely MAWATT20SSEN: MAWATT200SSEN: predvolené nastavenie: 30 - 70 Hz, až 25 % Vthd, 380 - 440 Hz (znížená presnosť s 32 vzorkami za periódu), presnosť: ±0,2 % rdg.
- Okolitné podmienky: všetky špecifikácie sú založené na prevádzkových hodnotách a ovplyvňujúcich faktoroch podľa IEC 61000-4-30, trieda A.
- 1000 V CAT III / 600 V CAT IV pre bezpečnú prácu vo verejnom systéme a meranie v priemyselnom prostredí s až 1000 VRMS AC/DC
- Bezdrôtový vzdialený prístup zabezpečuje bezpečnú prácu a konfiguráciu v prostrediach kritických z hľadiska bezpečnosti
- Spĺňa najnovšie priemyselné štandardy a umožňuje právne bezpečné nahrávanie a dokumentáciu v súlade s:
- STN STN EN 50160: Charakteristiky napätia vo verejných elektrických napájacích systémoch
- IEC 61000-4-30 Ed. 3, trieda A (vydanie 3): Skúšobné a meracie techniky – Metódy merania kvality elektrickej energie
- IEC 61000-4-7: Skúšobné a meracie techniky – Všeobecná príručka pre meranie harmonických a meziharmonických a prístrojové vybavenie
- IEC 61000-4-15 Flickermeter – Funkčné a konštrukčné špecifikácie
- Obrovský 7" farebný dotykový displej pre pohodlné ovládanie, konfiguráciu a analýzu na mieste
Normy a zhoda
IEC 61000-4-30 Ed. 3 trieda A, STN EN 50160, IEC 61000-4-7, IEC 61000-4-15, CE
Časté otázky
- Aké sú hlavné meracie rozsahy MAVOWATT 270?
- Meracie rozpätie napätia: 0–1000 V RMS CAT III / 0–600 V RMS CAT IV; prúd: 10–200 % menovitého prúdu sondy GOSSEN METRAWATT; vzorkovacia frekvencia: 512 vzoriek za periódu; presnosť RMS: ±0,1 % rdg., ±0,05 % v plnom rozsahu.
- Ktoré normy spĺňa analyzátor MAVOWATT 270?
- Prístroj spĺňa normy IEC 61000-4-30 Ed. 3 trieda A, STN EN 50160, IEC 61000-4-7 a IEC 61000-4-15 Flickermeter, čo umožňuje právne bezpečné merania a dokumentáciu.
- Aké komunikačné rozhrania má MAVOWATT 270?
- Prístroj disponuje Ethernet, Wi-Fi, Bluetooth, USB, VNC a Modbus. Umožňuje diaľkový prístup cez PC, Mac, iOS a Android s synchronizáciou času cez GPS a NTP.
- Aké sú výhody 7" farebného dotyková displeja?
- Displej s rozlíšením 360 × 240 pixelov a CCFL podsvietením umožňuje pohodlné ovládanie, konfiguráciu a analýzu na mieste. Kritické hodnoty sú zvýraznené červenou farbou pre rýchlu identifikáciu.
