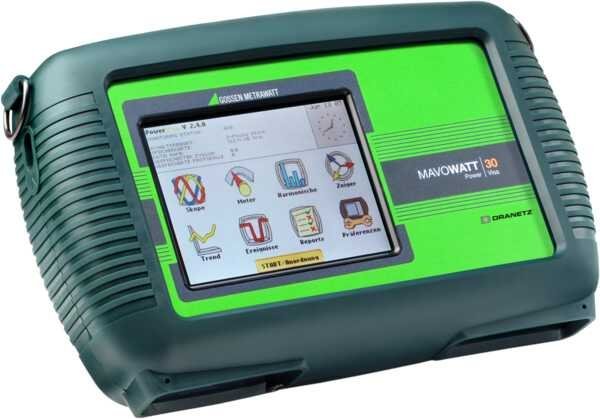

Gossen Metrawatt MAVOWATT 30 - trojfázový analyzátor 1–600 V
Značka: Gossen Metrawatt
MPN: MAVOWATT 30
Kód produktu:: M817A
Skladom u dodávateľa (expedícia do 7 dní)
7 507,77 €s DPH/ 1 ks
6 103,88 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Gossen Metrawatt MAVOWATT 30 - trojfázový analyzátor 1–600 V
Gossen Metrawatt MAVOWATT 30 - trojfázový analyzátor energia a poruchového výkonu
Trojfázový analyzátor rušenia a energia MAVOWATT 30 spĺňa normy EN50160, EN61000-4-7 a EN61000-4-15, ktoré sú relevantné pre meranie kvality energia, a tiež EN61000-4-30, ktorá špecifikuje postupy merania kvality napätia. Zariadenie súčasne monitoruje efektívne hodnoty, harmonické, blikanie a prechodové javy až do časového rozsahu približne 80 µs.
- Trojfázový analyzátor porúch napájania MAVOWATT 30 spája základné funkcie s jednoduchým používateľským rozhraním.
- Osem nezávislých vstupných kanálov sa ovláda pomocou dotykovej obrazovky.
- Počas automatického nastavenia je detekovaný typ siete a je vybraná konfigurácia a prístroj je okamžite pripravený na použitie.
- Používateľ si môže vybrať dĺžku a typ zberu údajov, vrátane odstraňovania problémov, protokolovania údajov a monitorovania kvality napájania, ako aj rozloženia energia a záťaže.
- MAVOWATT 30 vzorkuje každý signál rýchlosťou 256 hodnôt za periódu, môže byť vybavený voliteľným portom RS 232, Ethernet alebo USB a vyhovuje aktuálne platným normám.
Najdôležitejšie produkty
- Výkon a energetická analýza v napájacích systémoch
- Harmonická analýza podľa EN61000-4-7
- Kvalita energia podľa STN EN 50160 so štatistickým stĺpcovým grafom
- Analýza blikania podľa EN 61000-4-15
- 8 meracích vstupov, a to 4 napäťové (diferenciálne) a 4 prúdové (prúdový transformátor), pre meranie na frekvenciách vedenia 50/60 Hz
- Ukladanie údajov na CompactFlash kartu:>=4 GB (súčasť balenia)
- Napájanie cez nabíjačku: 90 ... 264 V / 47 ... 63 Hz
- Zabudovaná nabíjateľná batéria pre až 3 hodiny prevádzky
- Voliteľný port RS 232, USB alebo LAN • Voliteľné príslušenstvo pre meranie prúdu
Vaše výhody
Analyzátory kvality energia obsiahnuté v produktovej rade MAVOWATT sa používajú na monitorovanie, analýzu a záznam veličín v sieti vo verejných napájacích systémoch a priemyselných aplikáciách.
Pomocou týchto inovatívnych produktov je možné získať všetky relevantné merané veličiny, ktoré sú rozhodujúce pre kvalitu elektrickej napájacej energia.
Poruchy a udalosti je možné ľahko určiť, zdokumentovať a analyzovať s odkazom na platné normy – dokonalý základ pre udržateľnú optimalizáciu.
Aplikácia
- Tieto prenosné analyzátory sú správnou voľbou všade tam, kde je potrebné jednoducho a presne zistiť kvalitu napájania, výkon a energetické údaje:
- Elektrické rozvody
- Elektromontážne firmy
- Nemocnice a zdravotnícke služby
- Vojenské a vládne zariadenia
- Servis
- Prenajímateľne
- Školenie
- Chemický a petrochemický priemysel
- Technické vlastnosti
Merané parametre
- 4 diferenciálne napäťové vstupy, 1 až 600 Vtrms, AC/DC, ±0,1% rdg. ±0,05 % rozsahu, 256 vzoriek za periódu, 16-bitový ADC
- 4 vstupy pre prúdové čidlá, 0,1 až 6000 Atrms v závislosti od čidla, AC/DC, 0,1 % rdg. + CT, 256 vzoriek za periódu, 16-bitový ADC
- Frekvenčný rozsah: 45 až 65 Hz a 15 až 20 Hz
- Slučka fázovej synchronizácie – štandardný režim PQ
Monitorovanie / dodržiavanie
- STN EN 50160 kvalita elektrického napájania / IEC 61000-4-30 trieda A / IEEE 1159
- Dlhodobé sledovanie / nepretržitý záznam údajov s min., max. a stredné hodnoty
Spúšť kvality napájania
- Analyzuje obdobie po období
- RMS hodnoty v krokoch po 1/2 periódy
- LL, LN, N-PE zmeny efektívnych hodnôt: poklesy napätia, prepätie, prerušenia napätia
- Záznamy hodnôt TRMS pre záznamy napätia a prúdu / priebeh
- 30 predcyklov a 100 nasledujúcich cyklov
- Nízkofrekvečné a stredofrekvečné prechodové javy napätia/prúdu
- Parametre na vyhodnotenie harmonických
- Spúšťacie spojenie pre napäťové a prúdové kanály
- Charakterizácia udalostí efektívnej hodnoty podľa IEC / STN EN 61000-4-3 alebo IEEE 1159
Skreslenie / výkon / energia
- W, VA, VAR, TPF, DPF, spotreba, energia atď.
- THD / harmonické spektrum (U, I, P), medziharmonické TID / medziharmonické spektrum (U, I) do 63. harmonické
podľa IEC / EN 61000-4-7
- Flicker Pst, Plt, plávajúci Plt podľa IEC / EN 61000-4-15
- Faktor výkyvu, faktor K, faktor zníženia výkonu transformátoru, faktor rušenia telefónu
- Asymetria (max. odchýlka od efektívnej hodnoty) a sekvenčné zložky
Dostupné jazyky
nemčina, angličtina, francúzština, taliančina, španielčina, švédčina, fínčina, čínština (jednoduchá), čínština (tradičná), japončina, kórejčina
Všeobecné technické údaje
- Rozmer (V x Š x H): 203 x 300 x 64 mm, hmotnosť: 1,9 kg
- Pracovná teplota: 0 až +50 °C, skladovacia teplota: -20 až +55 °C, vlhkosť: 10 až 90 %, bez kondenzácie
- Systémové hodiny s quartz strojkom, rozlíšenie: 1 sekunda
- Napájací zdroj / nabijacka baterii: 90 - 264 V AC, 47 - 63 Hz
- Displej: farebný dotykový LCD displej
- Možnosti pamäte (je vyžadovaná jedna): CompactFlash karta, 32 až 256 MB, vymeniteľná
- Trojfázový analyzátor porúch napájania MAVOWATT 30 spája základné funkcie s jednoduchým používateľským rozhraním
- Osem nezávislých vstupných kanálov sa ovláda pomocou dotykovej obrazovky
- Vzorkovanie 256 hodnôt za periódu s 16-bitovým ADC, frekvenčný rozsah 45–65 Hz a 15–20 Hz
- harmonická analýza podľa EN61000-4-7, kvalita energia podľa STN EN 50160, analýza blikania podľa EN 61000-4-15
- Merané rozsahy: napätie 1–600 V, prúd 0,1–6000 A, ukladanie na CompactFlash kartu ≥4 GB
- Nabíjateľná batéria na až 3 hodiny prevádzky, voliteľné porty RS 232, USB alebo LAN
Normy a zhoda
IEC 61000-4-30, EN 61000-4-15, EN 61000-4-7, STN EN 50160, IEEE 1159
Časté otázky
- Aké sú hlavné merané rozsahy MAVOWATT 30?
- Napäťové vstupy 1–600 V AC/DC, prúdové vstupy 0,1–6000 A AC/DC, frekvenčný rozsah 45–65 Hz a 15–20 Hz, vzorkovanie 256 vzoriek za periódu s 16-bitovým ADC.
- Ktoré normy spĺňa MAVOWATT 30?
- Prístroj spĺňa normy EN50160, EN61000-4-7, EN61000-4-15, EN61000-4-30 trieda A a IEEE 1159 pre meranie kvality energia a porúch napájania.
- Ako dlho trvá prevádzka na batériu?
- Zabudovaná nabíjateľná batéria umožňuje až 3 hodiny nepretržitej prevádzky. Napájanie je možné aj cez nabíjačku 90–264 V AC, 47–63 Hz.
- Aké sú možnosti pripojenia a ukladania údajov?
- Prístroj má voliteľné porty RS 232, USB alebo LAN. Údaje sa ukladajú na vymeniteľnú CompactFlash kartu s kapacitou 32–256 MB (v balení ≥4 GB).
