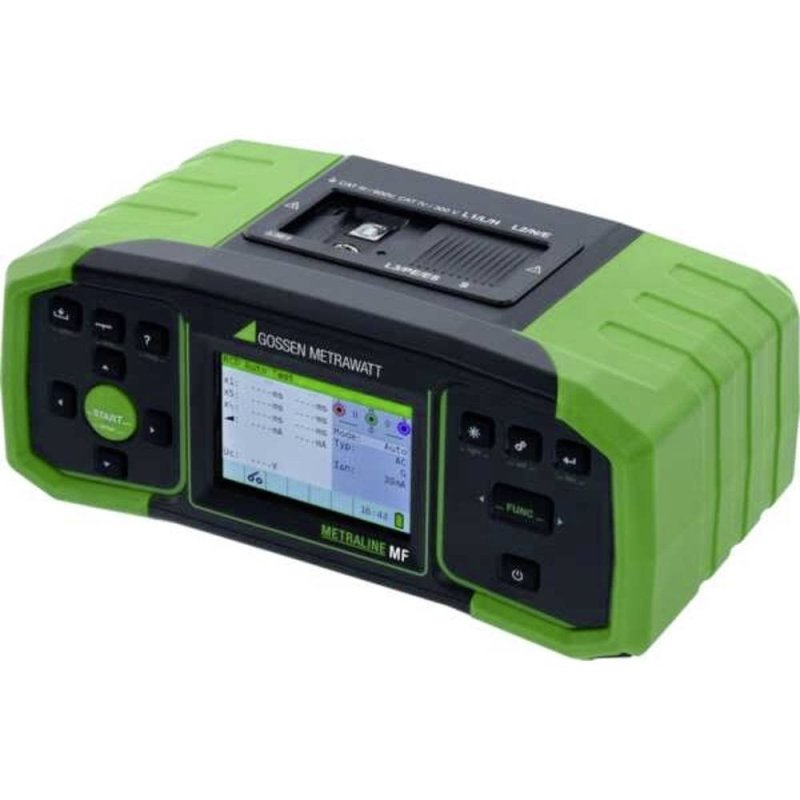

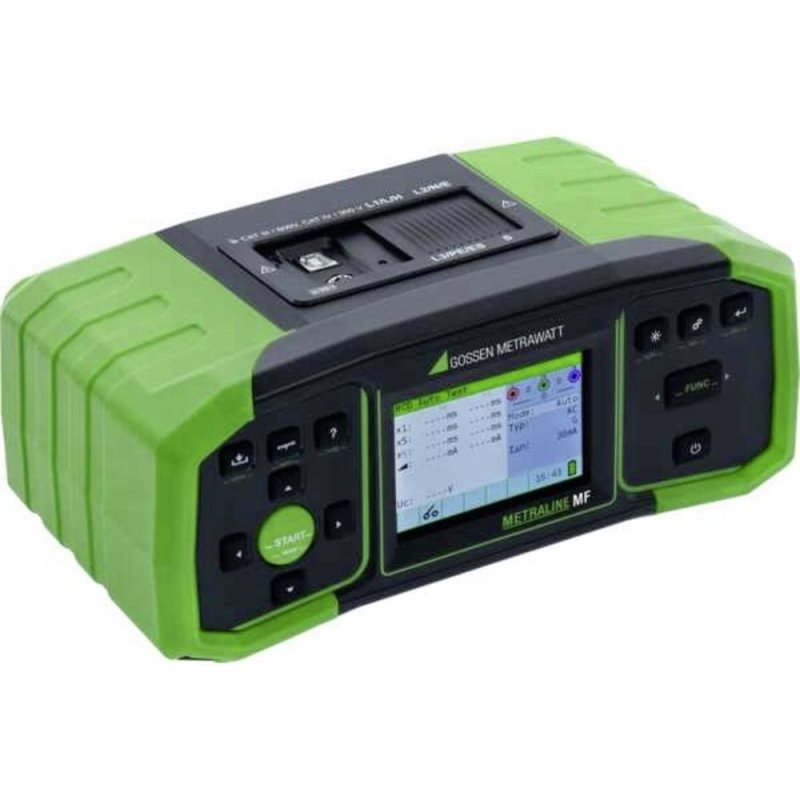

Gossen Metrawatt METRALINE MF - Multifunkčný inštalačný tester do 1000 V
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Gossen Metrawatt METRALINE MF - Multifunkčný inštalačný tester do 1000 V
Skúšačka inštalácií pre skúšanie elektrických systémov a inštalácií v súlade s normami IEC 60364-6 (STN 33 2000-6, DIN VDE 0100-600), STN EN 50110-1 (DIN VDE 0105-100), STN EN 61851-1 (DIN VDE 0122-1) a zodpovedajúcimi časťami normy ČSN EN 61557 (VDE 0413).Ovládanie a menu prístroja kompletne v češtine,

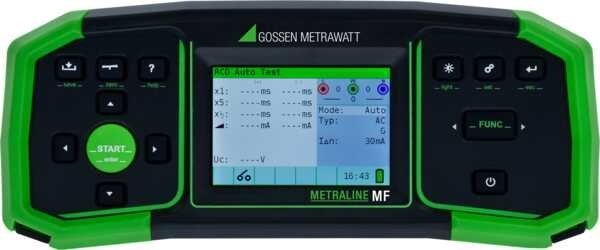

METRALINE MF je vybavený farebným displejem a intuitívnymi pokynmi pre používateľa pre jednoduché ovládanie. Moderný rozsah funkcií zahrnuje všetky skúšky potrebné pre elektrické inštalácie, e-mobilitu a meranie uzemnenia. Pohodlné ovládanie podporujú pomocné diagramy a akustické signály. Vďaka kompaktnému formátu je prístroj ideálny na mobilné použitie. Používateľsky prívetivá správa údajov umožňuje uložiť až 1000 nameraných hodnôt a dokumentovať výsledky skúšok. Prístroj je certifikovaný podľa IP 40 a CAT III 600 V / CAT IV 300 V.
Meracie funkcie:
- meranie impedancie poruchovej slučky a určenie skratového prúdu bez vybavenia chráničky s možnosťou nastavenia parametrov RCD
- impedancia siete s určením očakávaného skratového prúdu a meraním poklesu napätia
- spojitosť ochranného vodiča (meranie kontinuity prúdom približne 240 mA s automatickou zmenou polarity alebo nízkoproudou metódou prúdom niekoľko mA)
- izolačný odpor s nastaviteľným skúšobným napätím do 1 000 V
- uzemnenie (odpor uzemnenia 3- a 4vodičovou metódou a merný zemný odpor)
- sieťové napätie a poradie fáz
a najmä automaticke testovanie prudomych chraniaca - vedľa základného testovania RCD, keď prístroj zmeria a vyhodnotí dotykové napätie, dobu spustenia a vypínací prúd, potom po spustení tejto funkcie vykoná prístroj automatickú sekvenciu jednotlivých testov v súlade s normou ČSN EN 61008-1 ED.3 / ČSN EN 61009-1 ED.3 – sada meraní spúšťacích časov chrániča pri 1/2 -, 1-, 2-, 5násobku hodnoty menovitej hodnoty reziduálneho prúdu a meranie spúšťacieho prúdu pri jeho rastúcej hodnote, a to pri oboch východzích polaritách skúšobného prúdu (0°, 180°).
Parametre a limity pre RCD je možné voliť pre všetky druhy používaných chráničiek:
- menovitý reziduálny spúšťací prúd: od 6 mA do 1 000 mA
- typ chrániča podľa formy prúdu: AC, A, F, B/B+
- samostatná voľba pre RCD-DD pre E-mobilitu zohľadňujúca DC zložku 6 mA
- typ chrániča podľa časovej závislosti vypnutia: G (všeobecný, bez oneskorenia), S (selektívny), EVSE (pre nabíjacie stanice, podľa typu)
- limit pre dotykové napätie: 50 VAC, 25 VAC
Voliteľné príslušenstvo:

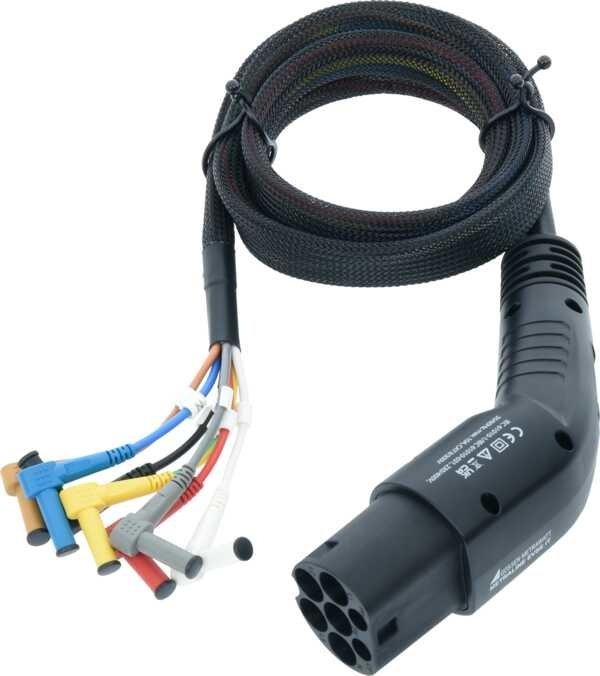

- testovací adaptérMETRALINE EVSE ITpre priame testovanie správnej funkčnosti a vykonávanie elektrických revízií AC nabíjacích staníc / wallboxov so zásuvkou typu 2 v súlade s normou ČSN EN IEC 61851-1 ED.3.
Najdôležitejšie vlastnosti výrobku
- Farebný grafický displej
- Intuitívne ovládanie
- Rozhranie USB pre aktualizácie a vyhodnocovanie
- Veľká pamäť až pre 1000 meraní
Vaše výhody
- Moderný rozsah funkcií
- Optimalizovaný pomer ceny a výkonu
- Jednoduchá obsluha vďaka funkcii pomoci a akustickým signálom
- Od testovania k výsledkom na niekoľko kliknutí

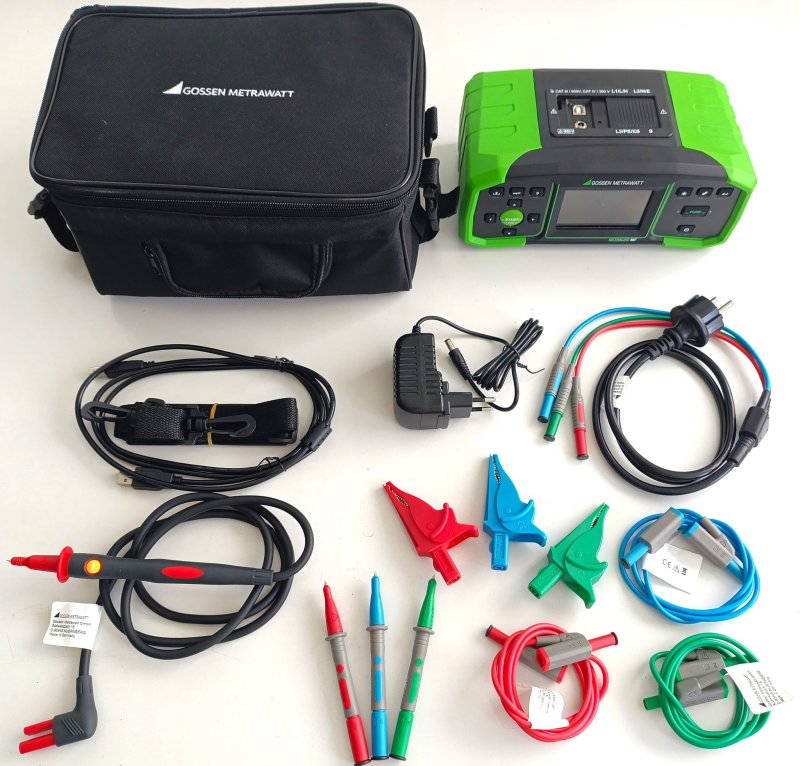

obsah balenia
- 1X METRALINE MF (M520F)
- 3x meracie káble 1 m.
- 3x testovací hrot
- 3x krokodílka
- 1x meracie vedenie so Schuko zástrčkou
- 1x meracie vedenie s testovacím tlačítkom na spustenie merania
- 2x USB kábel
- 1x akumulátor
- 1x napájací zdroj
- 1x taška
- 1x stručný návod
- 1x kalibračný protokol od výrobcu
- meranie impedancie poruchovej slučky a určenie skratového prúdu bez vybavenia chrániča s možnosťou nastavenia parametrov RCD
- impedancia siete s určením očakávaného skratového prúdu a meraním poklesu napätia
- spojitosť ochranného vodiča (meranie kontinuity prúdom cca 240 mA s automatickou zmenou polarity alebo nízkoprúdovou metódou prúdom niekoľko mA)
- izolačný odpor s nastaviteľným skúšobným napätím do 1 000 V
- uzemnenie (zemný odpor 3- a 4vodičovou metódou a merný zemný odpor)
- sieťové napätie a poradie fáz
- menovitý spúšťací prúd: od 6 mA do 1 000 mA
- typ chrániča podľa formy prúdu: AC, A, F, B/B+
Obsah balenia
- 1X METRALINE MF (M520F)
- 3x měřicí kabely 1 m.
- 3x zkušební hrot
- 3x krokosvorka
- 1x měřicí kabel s Schuko zástrčkou
- 1x měřicí kabel s testovacím tlačítkem pro spuštění měření
- 2x USB kabel
- 1x akumulátor
- 1x napájecí zdroj
- 1x brašna
- 1x stručný návod
- 1x Kalibrační protokol od výrobce
Normy a zhoda
CAT III 600 V, CAT IV 300 V, STN 33 2000-6, STN EN 50110-1, STN EN 61851-1, STN EN 61557, STN EN 61008-1 ED.3, STN EN 61009-1 ED.3, IEC 60364-6, IEC 61851-1, EN 50110-1, EN 61851-1, EN 61557, EN 61008-1, EN 61009-1
Časté otázky
- Aké sú hlavné meracie funkcie prístroja METRALINE MF?
- Prístroj meria impedanciu poruchovej slučky, impedanciu siete, spojitosť ochranného vodiča, izolačný odpor do 1000 V, uzemnenie 3- a 4vodičovou metódou, sieťové napätie a poradie fáz. Zahrnuje aj automatické testovanie prúdových chráničov.
- Aké normy spĺňa METRALINE MF?
- Prístroj spĺňa normy IEC 60364-6, STN EN 50110-1, STN EN 61851-1, STN EN 61557, STN EN 61008-1 ED.3 a STN EN 61009-1 ED.3. Je certifikovaný podľa IP 40 a CAT III 600 V / CAT IV 300 V.
- Koľko meraní je možné uložiť v pamäti prístroja?
- Prístroj má veľkú pamäť až pre 1000 nameraných hodnôt, ktoré je možné uložiť a neskôr dokumentovať a vyhodnocovať.
- Aký je rozsah reziduálneho prúdu pre testovanie RCD?
- Menovitý reziduálny spúšťací prúd je možné nastaviť od 6 mA do 1000 mA pre všetky druhy chráničov (AC, A, F, B/B+).
