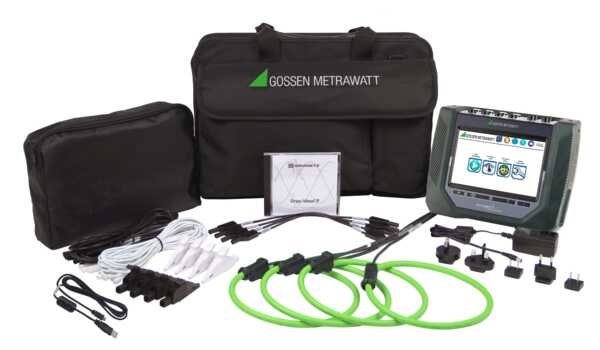

Gossen Metrawatt Sada MAVOWATT 270 TR2510B - trojfázové 0–1000 V CAT III / 0–600 V CAT IV
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Gossen Metrawatt Sada MAVOWATT 270 TR2510B - trojfázové 0–1000 V CAT III / 0–600 V CAT IV
Rada produktov MAVOWATT 230, 240, 270 ponúka novú generáciu prvotriednch prístrojov na meranie kvality energia, výkonu a energia na meranie v aplikáciách 1000 V CAT III a 600 V CAT IV.
Nové analyzátory rušenia napájania MAVOWATT spájajú osvedčenú technológiu s vysoko presným meraním, inovatívnymi funkciami a revolučnými možnosťami komunikácie. Poruchy tak môžu byť extrémne rýchlo detegované, presne určené a dokumentované v súlade s normami (IEC 61000-4-30 Ed. 3, trieda A).
Vďaka obrovskému 7" farebnému LCD s dotykovou funkciou je ovládanie pohodlné a informácie o kvalite napájania na mieste sú okamžite poskytované. Kritické hodnoty sú na displeji zvýraznené červenou a možno ich tak rýchlo rozpoznať a analyzovať. Rôzne možnosti komunikácie vrátane Ethernet, Wi-Fi, Bluetooth, USB a aplikácie pre chytré telefóny zabezpečujú maximálnu flexibilitu.
Najdôležitejšie produkty
- 1 MHz vzorkovanie pre prechodové javy až do 2000 Vpeak
- Rozšírené frekvenčné pásmo pre aplikácie 400 Hz
- Moduly odpovedí
- Rozšírené podrobné časové okno pre udalosti s až 10 000 obdobiami
- Bluetooth a Wi-Fi
Vaše výhody
Analyzátory kvality energia obsiahnuté v produktovej rade MAVOWATT sa používajú na monitorovanie, analýzu a záznam veličín v sieti vo verejných napájacích systémoch a priemyselných aplikáciách. Pomocou týchto inovatívnych produktov je možné získať všetky relevantné merané veličiny, ktoré sú rozhodujúce pre kvalitu elektrickej napájacej energia. Poruchy a udalosti je možné ľahko určiť, zdokumentovať a analyzovať s odkazom na platné normy – dokonalý základ pre udržateľnú optimalizáciu.
Aplikácia
Naše prenosné analyzátory sú tou správnou voľbou všade tam, kde je potrebné jednoducho a presne zisťovať údaje o kvalite napájania, výkone a energii. Všetky prístroje sú vybavené 7" (18 cm) farebným dotykovým displejom na zobrazovanie údajov a nastavenie funkcií prístroja. Pre vzdialené použitie v prostredí kritických z hľadiska bezpečnosti sú k dispozícii rozhrania Ethernet, Wi-Fi a Bluetooth, cez ktoré je možné prístroje Prístroje MAVOWATT fungujú pomocou rozhrania VNC, každý meria napätie a prúd prostredníctvom štyroch kanálov a detekujú zmeny v monitorovanom elektrickom obvode: poklesy a nárast napätia, prepätie, harmonické a blikanie na základe medzinárodne uznávaných priemyselných noriem, ako je IEC 61000-4. -30:2008 trieda A, IEC 61000-4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453 atď. V závislosti od varianty prístroja je možné získať nízko, stredne a vysokofrekvenčné prechodové javy, napr. aj zdanlivý, činný a jalový výkon, účinník, spotreba/energia atď.
- Technické vlastnosti
Technické funkcie a vlastnosti produktu
- Prenosné zariadenie na meranie kvality energia, výkonu a energia
- Veľký 7" farebný LCD displej s technológiou dotykovej obrazovky pre extrémne jednoduché ovládanie • IEC 61000-4-30:2008 trieda A a STN STN EN 50160 pre právne bezpečné merania • 1000 V CAT III a 600 V CAT IV umožňujú širokú škálu aplikácií
- Frekvenčné rozsahy 15 až 20 Hz a 45 až 65 Hz pre flexibilné použitie
- Komunikácia cez Ethernet, Wi-Fi, Bluetooth a USB pre jednoduché a spoľahlivé prenosy údajov
- Štyri prúdové vstupy (AC/DC) pre pripojenie flexibilných AC/DC prúdových senzorov
- Štyri symetrické napäťové kanály (AC/DC, 50/60 Hz) • Vzorkovanie signálu s 512 hodnotami za periódu
- Synchronizácia času cez GPS a NTP
- Získavanie poklesov a nárastov napätia, prepätí, prechodových javov, asymetria, blikania
- Harmonické, subharmonické, signálne napätie
- Automatické generovanie správ
- Mini-správy pre jednoduché vytvárame používateľských správ
- Funkcia Dashboard pre sledovanie hodnôt v reálnom čase
- Integrovaná 4GB flash pamäť, USB port pre vonkajšia pamäť
- Vzdialenesovanie VNC cez PC, Mac, IOS a Android
- Jednoduché vyhodnotenie pomocou praktického softwaru DranView® 7
- Robustná ochranný kryt (IP 50) so stojanom na prístroj a držiakom kábla
Rozhranie
- Typ displeja: farebný LCD displej (WVGA) s CCFL podsvietením (fluorescenčné). Dobu do vypnutia podsvietenia sa dá upraviť podľa špecifických požiadaviek používateľa. Po dotyku displeja sa podsvietenie znovu zapne. Rozlíšenie: 360 x 240 pixelov, rozmery: 9,15 cm výška x 15,2 cm šírka
- Dotykové funkčné klávesy, tri funkcie na vytvorenie snímkov obrazovky a mini-správ a na prístup k funkcii pomoci. Tieto klávesy sa nedajú aktivovať v rukaviciach!
- Alarm: krátky (0,1 s) alebo dlhý (1 s) akustický signál v prípade chyby alebo zobrazenia spúšte.
- Na MAVOWATT 270 sú k dispozícii nasledujúce komunikačné rozhrania: Ethernet (s káblom), bezdrôtové (Wi-Fi), Bluetooth, VNC, Modbus
Napätie, prúd, fáza, výkon, frekvencia
- Typ napätia: 4 x s plným diferenciálom, jednosmerný prúd, galvanicky oddelené do 1 kV, vstupný rozsah pre kanály A, B, C, D: 0 - 1000 RMS CAT III, 0 - 600 VRMS CAT IV, vstupná impedancia: min. 20 MΩ, vstup/vstup, činiteľ výkyvu: max. 2,0 v plnom rozsahu, presnosť RMS*: ±0,1 % rdg., ±0,05 % v plnom rozsahu, šírka pásma viac ako 15 kHz: ±0,1 % rdg. pri V>60 Vrms, kolísanie presnosti RMS*: ±0,2 % rdg., prechodný vstupný rozsah: 50 - 2000 Vpeak, presnosť prechodových javov: ±10 % rdg., ±0,5 % plný rozsah pri šírke pulzu>10 uS, trvanie prechodu: min. 2 uS, potlačenie v bežnom režime: -80 dB, vzorkovacia frekvencia: 512 vzoriek za periódu, RMS na základe polperiódy • Typ prúdu: 4 x s plným diferenciálom, jednosmerný prúd, elektricky izolovaný do 1 kV, vstupný rozsah pre kanály A, B, C, D: 10 - 200 % menovitý prúd sondy (sondy GOSSEN METRAWATT), vstupná impedancia: min. 340 kΩ, vstup/vstup, činiteľ výkyvu pre kanály A, B, C, D: max. 3 v plnom rozsahu, presnosť RMS: ±0,1 % rdg., ±0,05 % plný rozsah plus presnosť sondy, šírka pásma 9 kHz (RMS 1 s), prechodný vstupný rozsah: x menovitý prúd sondy (sondy GOSSEN METRAWATT), prechodná presnosť: ±10% rdg., ±0,5% plný rozsah pri šírke pulzu>10 uS, trvanie prechodu: závisí od sondy šírka pásma, potlačenie v bežnom režime: -80 dB, vzorkovacia frekvencia: 512 vzoriek za periódu, RMS na základe polperiódy, prúd sondy na kanál: max. 20 mA pri 3,3 V
- Všetky kanály sú vzorkované súčasne, aby sa predišlo základnej chybe.
- Presnosť výkonu (na meracích vstupoch): ±0,2 % rdg., ANSI C12,1 / C12,20
- Frekvencia voliteľná v závislosti od zvolenej menovitej frekvencie. GOSSEN METRAWATT modely MAVOWATT 270, MAVOWATT 240, MAVOWATT 230 – predvolené nastavenie: 30 - 70 Hz, až 30 % Vthd, 60 - 1000 Vrms, 15 - 30 Hz, presnosť: ±10 mHz, modely MAWATT400SSEN - MAWATT2000 predvolené nastavenie: 30 - 70 Hz, až 25 % Vthd, 380 - 440 Hz (znížená presnosť s 32 vzorkami za periódu), presnosť: ±0,2 % rdg.
- Okolitné podmienky: všetky špecifikácie sú založené na prevádzkových hodnotách a ovplyvňujúcich faktoroch podľa IEC 61000-4-30, trieda A.
- 1 MHz vzorkovanie pre prechodové javy až do 2000 Vpeak
- Rozšírené frekvenčné pásmo pre aplikácie 400 Hz
- Moduly odpovedí
- Rozšírené podrobné časové okno pre udalosti s až 10 000 obdobiami
- Bluetooth a Wi-Fi
- Prenosné zariadenie na meranie kvality energia, výkonu a energia
- Veľký 7" farebný LCD displej s technológiou dotykovej obrazovky pre extrémne jednoduché ovládanie • IEC 61000-4-30:2008 trieda A a STN STN EN 50160 pre právne bezpečné merania • 1000 V CAT III a 600 V CAT IV umožňujú širokú škálu aplikácií
- Frekvenčné rozsahy 15 až 20 Hz a 45 až 65 Hz pre flexibilné použitie
Normy a zhoda
IEC 61000-4-30, IEC 61000-4-30:2008, IEC 61000-4-7, IEC 61000-4-15, STN EN 50160, CE
Časté otázky
- Aké sú hlavné meracie rozsahy MAVOWATT 270 TR2510B?
- Napäťové kanály: 0–1000 V RMS CAT III / 0–600 V RMS CAT IV; prúdové kanály: 10–200 % menovitého prúdu sondy; vzorkovanie: 512 vzoriek za periódu s 1 MHz pre prechodové javy do 2000 V peak.
- Aké komunikačné rozhrania má prístroj?
- Prístroj je vybavený Ethernet, Wi-Fi, Bluetooth, USB, VNC a Modbus rozhraniami pre flexibilný prenos údajov a diaľkové ovládanie.
- Aké normy spĺňa MAVOWATT 270 TR2510B?
- Prístroj spĺňa normy IEC 61000-4-30:2008 trieda A, STN EN 50160, IEC 61000-4-7, IEC 61000-4-15 a ďalšie medzinárodné priemyselné normy.
- Aký displej má prístroj?
- Prístroj je vybavený 7" farebným LCD dotykovým displejom s rozlíšením 360 × 240 pixelov a rozmermi 9,15 cm × 15,2 cm.
