HIKMICRO AI76 - Akustická kamera detekcia 0–96 kHz

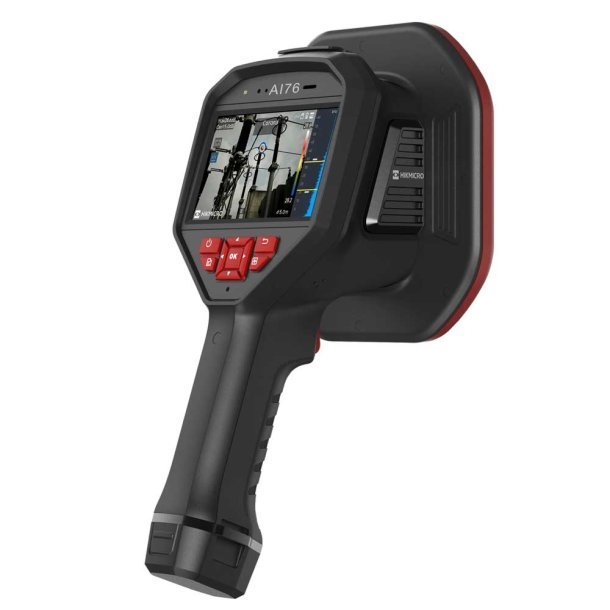

Ručná akustická priemyselná kamera Hikmicro Ai76, vybavená sústavou 136 nízkošumových MEMS mikrofónov zabezpečujúcich široké zorné pole, umožňuje pracovníkom údržby rýchlo a presne zisťovať miesta únikov tlakového vzduchu, plynov a podtlaku v systémoch stlačeného vzduchu, a to aj v hlučných prostrediach.

Šírka pásma 96 kHz umožňuje okrem detekcie únikov stlačeného vzduchu aj detekciu vysokonapäťových korunových a čiastočných výbojov (partial discharge) v dielektriku.

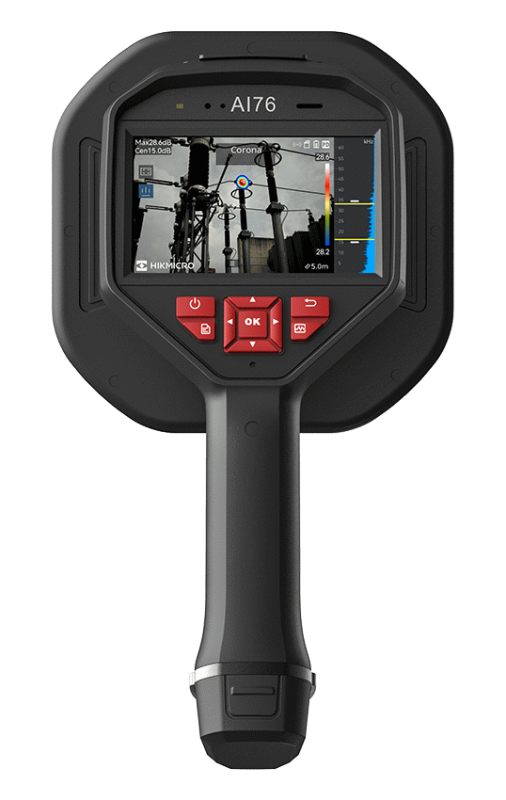

Zachytené zvukové vlny sú spracované výkonným hardvérom a v reálnom čase zobrazené cez viditeľný snímok. Vďaka možnosti ľahkej filtrácie frekvencií snímaného zvuku nerobí problém ani hlučné výrobné prevádzky. Obsluha je intuitívna a ľahká. Na 4,3" dotykový displej LCD sa s vizuálnym obrazom prekrýva obraz spracovaný elektronikou a rýchlo tak možno zistiť miesto úniku.

Počas niekoľkých hodín dokáže tím vykonať kontrolu celého závodu – a to všetko počas plnej prevádzky. Možno rýchlo a jednoducho rozhodnúť o opravách únikov vzduchu potrebných na zabezpečenie efektívnej prevádzky a zníženie nákladov na energiu. Snímky je možné ukladať a exportovať pre potreby vytvárame správ. Už nikdy nemusí zostať úniky vzduchu bez povšimnutia.

Hlavné parametre

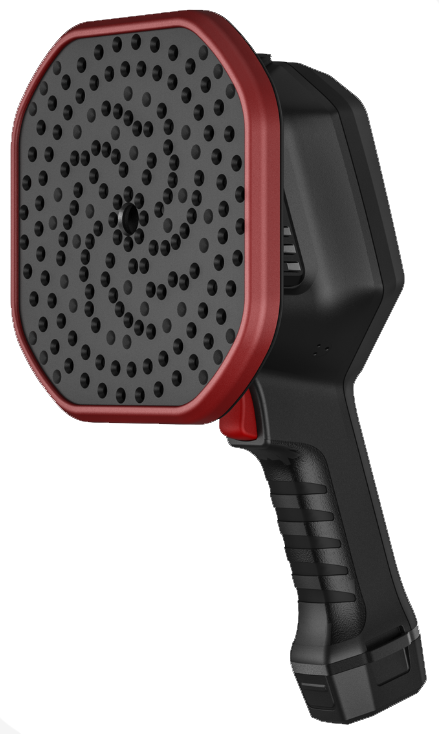

• Prístroj osadený 136 smerovými MEMS mikrofónmi na detekciu únikov
• Spracovanie zvukových vln v reálnom čase a vizualizácia tohto zdroja na viditeľnom snímku
• Funkcia pre okamžitý odhad veľkosti úniku, uniklého média a vyčíslenie strát priamo v kamere
• Možnosť vyhľadávania čiastočných výbojov pri údržbe vysokonapäťových zariadení
• Režim čítač výbojov alebo odhad veľkosti a závažnosti únikov na získanie podrobností o konkrétnom úniku alebo čiastočnom výboji
• Frekvenčný rozsah detekcie 0 kHz až 96 kHz s možnosťou obmedzenia frekvenčného pásma detektora
• Vzorkovacia frekvencia mikrofónov 192 kHz
• Obnovovacia frekvencia snímkov 25 Hz
• Dolný limit detekcie<-15dB
• horný limit detekcie<120B
• veľkosť úniku>0,0047 l/min pri 6 baroch zo vzdialenosti 0,5 m
• veľkosť úniku>0,0073 l/min pri 5 baroch zo vzdialenosti 1 m
• Detekcia výbojov 50/60 Hz
• Minimálna pracovná vzdialenosť 0,3 m
• Maximálna pracovná vzdialenosť 150 m
• Zorné pole 50,2° x 35,4°
• Možnosť nastavenia 8 používateľských paliet
• Objektív s pevným ohniskom
• Digitálny zoom 1,0x - 16,0x
• Funkcia hlasových poznámok umožňuje uloženie až 60 s hlasových poznámok ku každému snímku. Nahrávať a prehrávať je možné pomocou vstavaného mikrofónu alebo Bluetooth handsfree sady
• Funkcia textových poznámok umožňuje priradiť k snímku ľubovoľné textové reťazce pre bližšiu špecifikáciu merania (255 znakov)
• Intuitívne používateľské rozhranie

Komunikácia a ukladanie údajov

• Podpora bezdrôtového pripojenia WiFi rozhranie 802.11 b/g/n (2,4 GHz a 5 GHz)
• Funkcia hotspotu pre prenos údajov medzi kamerou a mobilným zariadením
• Funkcia priameho pripojenia k bezdrôtovej infraštruktúre v mieste merania
• Online prenos obrazu do mobilného zariadenia, porizovania snímkov a videa do mobilného zariadenia
• Možnosť obojsmerného ovládania a nastavovania
• Zabudovaný Bluetooth 4.1
• Možnosť pripojenia sady handsfree
• Rozhranie USB-C na prenos údajov do počítača a nabíjanie akumulátoru v prístroji
• Rozhranie HDMI-D na pripojenie väčšej zobrazovaciej jednotky
• Softvér a firmware kamery v českom jazyku
• Vymeniteľná karta micro SD 64 GB
• Pamäť pre až 20 000 snímkov
• Pamäť pre až 60 h videozáznamu (MP4)
• Prehliadanie snímkov z pamäte na obrazovke

Ďalšie funkcie a parametre

• Displej 800 x 480, 4,3" LCD dotykový displej
• Prevádzka na vymeniteľný Li-Ion akumulátor
• Dobou prevádzky>= 2 hodín
• Funkcia automatického vypnutia s voľbou časovej prodlevy a možnosťou deaktivácie
• Zachytávanie obrazu, kontrola a možnosti ukladania jednou rukou
• Montáž na statív UNC 1/4 "-20
• Robustná konštrukcia, ergonomický dizajn
• Vysoký stupeň krytia IP54
• Mechanická odolnosť na pád z 1,2 m
• Pracovná teplota -20 až 50 °C
• Skladovacia teplota -20 až 60 °C
• Rozmery: 31 cm × 16,5 cm × 11,7 cm
• Hmotnosť: 1200 g
• Záruka na hlavný prístroj: 24 mesiacov

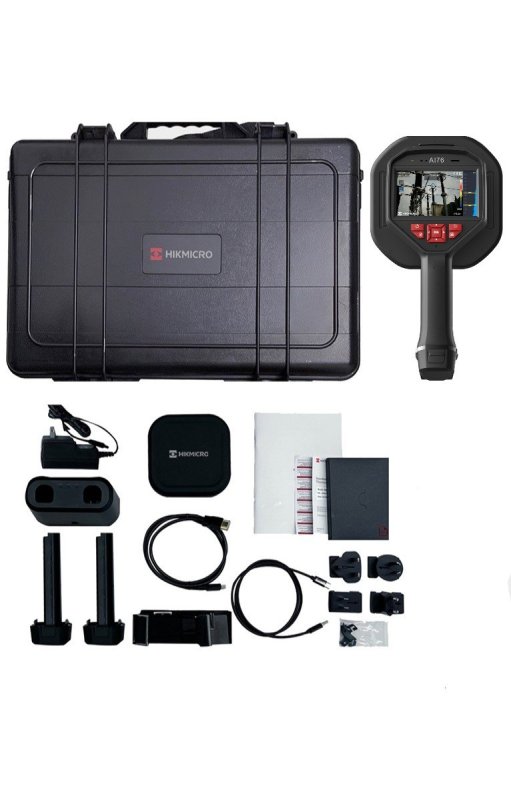

Rozsah dodávky:

Akustická kamera HIKMICRO AI56, karta micro SD, USB kábel, kábel HDMI, 3 ks Li-Ion akumulátor, napajaci adapter, samostatná nabíjačka pre dva akumulátory, remienok na ruku s montážnou sadou, kryt mikrofónov, odolný kufor, softvér a návod na obsluhu
