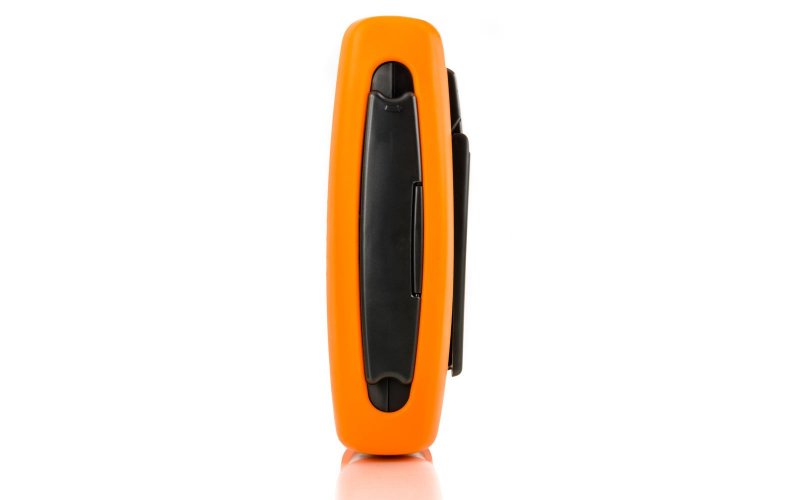

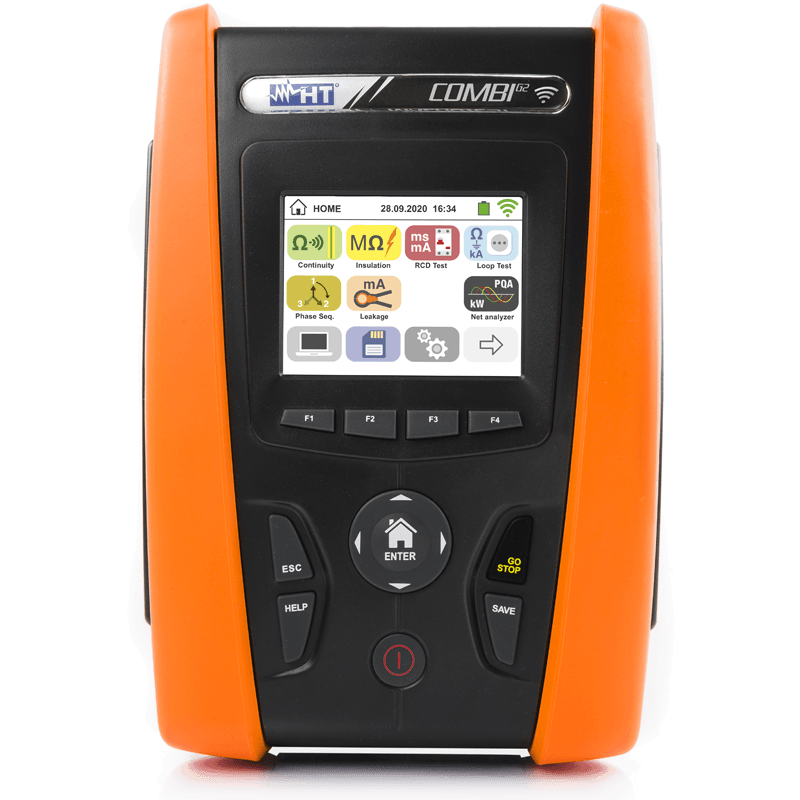

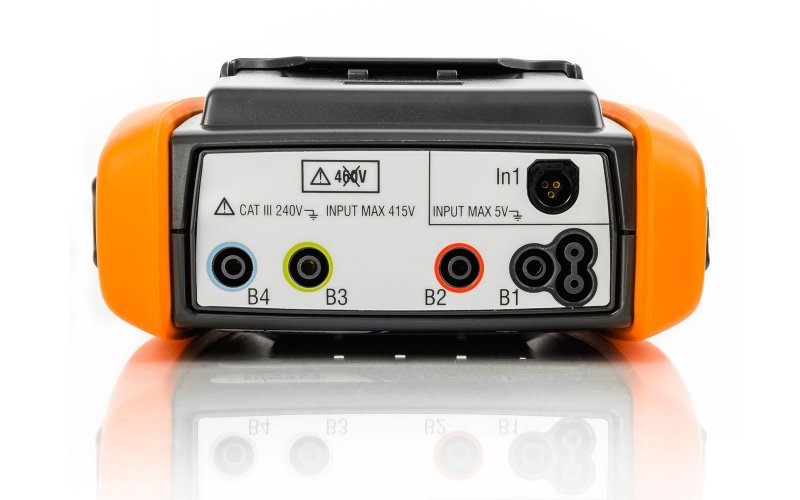

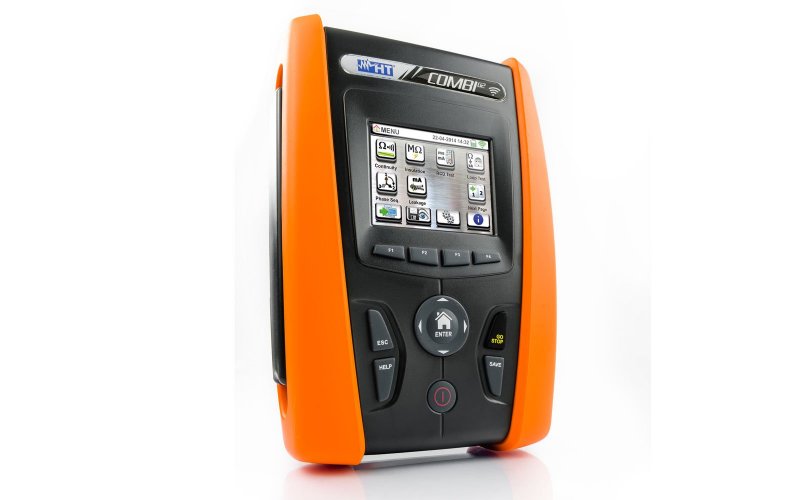

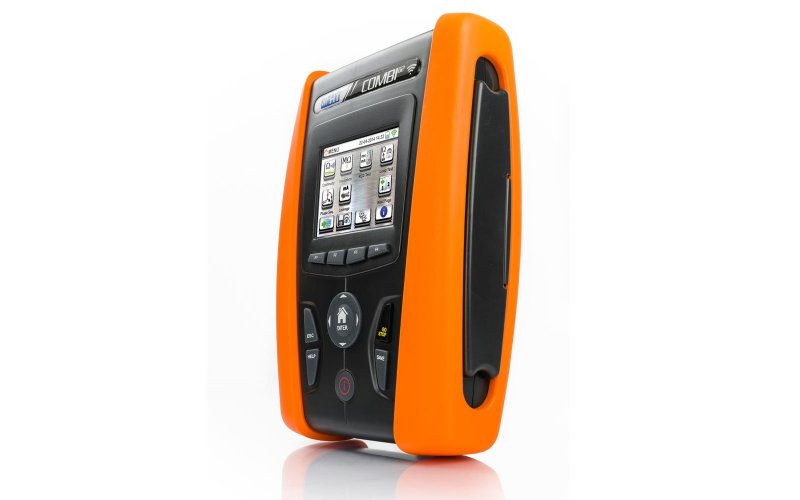

HT Instruments COMBIG2 - Multifunkčný prístroj na revíziu inštalácií CAT IV 300 V
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130HT Instruments COMBIG2 - Multifunkčný prístroj na revíziu inštalácií CAT IV 300 V
COMBIG2je multifunkčný prístroj na revíziu inštalácií podľa normySTN EN 61557-1s farebným dotykovým displejom a WiFi
Meranie impedancie slučkymagnetotermálnych ochran, poistiek a veľkostí káblov.
Meranie elektrických parametrov jednofázových inštalácií(V, I, W, VAR, VA, PF).
skúška prúdových chráničovtypu A, AC, B do 1 A, tiež s volitelnými kleštami so skúšobným prúdom do 10 A (s voliteľným príslušenstvom RCDX10).
Meranie izolačného odporu.
Meranie spojitostiochranných vodičov.
Overenieporadia fáz(SEQ) a únikových prúdov.
Meranie parametrov prostredia pomocou externých sond.
Vďaka svojim funkciám, typu nastavenia a mnohým aplikáciám, pokiaľ ide o dokumentáciu, ktorú je schopný vyrobiť, môže toto zariadenie uspokojiť aj toho najnáročnejšieho revízneho technika.
Jehofarebný TFT displej s kapacitnou dotykou obrazovkouumožňuje používať toto zariadenie úplne novým spôsobom.
COMBITOUCHsprístupňuje na svojom displeji všetky možné premenné na získanie dokonalého merania; Vašou úlohou bude len „dotknúť sa” toho, čo naozaj chcete merať: zvyšok potom jednoducho nechajte na mikroprocesor COMBITOUCH.
Zariadenie spĺňa všetky požiadavky na bezpečnosť elektrických systémov:
test prúdových chráničov typu A, AC tiež do 1000 mA a typu B.
izolácia
kontinuita
meranie impedancie slučky priamo na elektrickej zásuvke,bez toho, aby došlo k vybaveniu prúdových chráničov.
S príslušným programovaním riadeným systémom dotykovej obrazovky môže toto zariadenie testovať vypínací výkon, vypínací prúdy, I2t relevantné pre magneto-termálne spínače (MCB) s krivkami B, C, D, K a poistkami typu gG a aM
V kombinácii s volitelnými kliešťami HT96U je schopný vykonávať a zaznamenávaťmeranie únikového prúdu, výkon, cosphi, harmonické, THD% a frekvencia.
Toto zariadenie bolo navrhnuté na použitie spolu s voliteľným príslušenstvom, ktoré rozširuje jeho prevádzkové funkcie: napr. RCDX10 na testovanie prúdových chráničov so samostatnými kleštami do 10A.
Špičková správa meraní s indikáciou na konci každej bezpečnostnej skúšky zhody alebo nesúladu s požiadavkami pomocou jednoduchých symbolov ÁNO/NIE.
A nakoniec, vďaka úplne novej aplikáciiHTAnalysis,ktorá je bezplatne dostupná na stiahnutie pre systémy iOS a Android, je COMBITOUCH schopný prenášať namerané azaznamenané údaje na tablety a smartphony, čo dáva operátorovi možnosť prispôsobiť a zdieľať výsledky svojich testov prostredníctvom HtCloud.
FUNKCIE
AUTOMATICKÝ test (impedancia bez ochranného zariadenia, test prúdového chrániča RCD a meranie izolácie (v tomto poradí) TRMS
Izolácia s napätím 50, 100, 250, 500, 1000Vdc
Kontinuita ochranných vodičov s 200mA
Vypínací čas a prúd RCD typuB, A, AC Standard, selektívny a Oneskorený až 1A
Vypínací čas a prúd prúdových chráničov B, A, AC Standard, selektívny a Oneskorený až 10A s voliteľným príslušenstvom RCDX10
Impedancia bez ochranného zariadenia
impedancia slučky, Fáza-Fáza, Fáza-neutrál, Fáza-PE
impedancia slučky, Fáza-Fáza, Fáza-neutrál, Fáza-PEvysokým rozlíšením 200Avoliteľným príslušenstvom IMP57
Meranie poklesov napätia v %
Dotykové napätie
Poradie fáz
Únikové prúdy (s voliteľnými kleštami)
Meranie napätia, prúdu, činný, jalový, zdanlivý výkon
Meranie CosPhi, účinník
Napäťové a prúdové harmonické až do 25. s THD 25.
CAT IV 300V
Meranie parametrov prostredia (° C, ° F,% RH, Lux)
Grafická kontextová pomoc
Vnútorná pamäť na uloženie nameraných hodnôt
Optický / USB sériový port pre pripojenie k PC
Integrované WiFi pripojenie a kompatibilita s HTANALYSIS App
Veľkosť (d x š) (mm) 222x162x57
Hmotnosť v gramoch (batéria súčasťou balenia) 1200
Normy17th edice : CEI 64-8, CEI 64-8 612.2, CEI 64-8 612.3 .4 .5, CEI 64-8 612.6.1
CEI 64-8 612.6.2, CEI 64-8 612.6.3, CE MARK, DPR 462 del 22/10/2001
EMC: IEC/EN61326, EN50522, EN61008, IEC/EN6090-0, IEC/EN61010-1
IEC/EN61557-1
IEC/EN61557-2
IEC/EN61557-3
IEC/EN61557-4
IEC/EN61557-6
IEC/EN61557-7
LVD 2014/35/EU, UNE20460, VDE 0100
- CAT IV 300 V
- Typ produktu: Multifunkčné revízne prístroje
- COMBIG2 je multifunkčný prístroj na revíziu inštalácií podľa normy STN EN 61557-1 s farebným dotykovým displejom a WiFi HT Instruments COMBIG2 - Multifunkčný prístroj na revízie
- Meranie elektrických parametrov jednofázových inštalácií (V, I, W, VAR, VA, PF).
- Skúška prúdových chráničov typu A, AC, B do 1 A, tiež s volitelnými kleštami so skúšobným prúdom do 10 A (s voliteľným príslušenstvom RCDX10).
Normy a zhoda
CAT IV 300 V, STN EN 61557-1, STN EN 61557-2, STN EN 61557-3, STN EN 61557-4, STN EN 61557-6, STN EN 61557-7, CEI 64-8, IEC/EN 61326, EN 50522, EN 61008, IEC/EN 61010-1, LVD 2014/35/EU, CE
Časté otázky
- Aké normy spĺňa prístroj COMBIG2?
- COMBIG2 spĺňa normy STN EN 61557-1 až 61557-7, CEI 64-8, IEC/EN 61326, EN 50522, EN 61008, IEC/EN 61010-1, LVD 2014/35/EU a CE MARK.
- Aké sú hlavné funkcie merania COMBIG2?
- Meranie impedancie slučky, izolačného odporu (50–1000 V DC), kontinuity ochranných vodičov, skúška RCD typu A, AC, B do 1 A (voliteľne do 10 A), meranie elektrických parametrov (V, I, W, VAR, VA, PF), harmonické do 25. a meranie parametrov prostredia.
- Má prístroj WiFi pripojenie?
- Áno, COMBIG2 má integrované WiFi pripojenie a je kompatibilný s bezplatnou aplikáciou HTAnalysis pre iOS a Android, ktorá umožňuje prenos nameraných údajov na tablety a smartphony.
- Aké sú rozmery a hmotnosť prístroja?
- rozmery: 222 × 162 × 57 mm, hmotnosť: 1200 g (s batériami).
