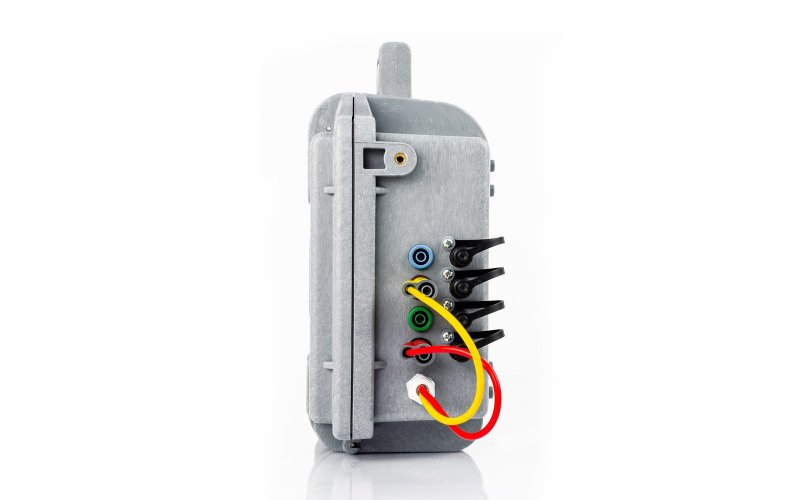

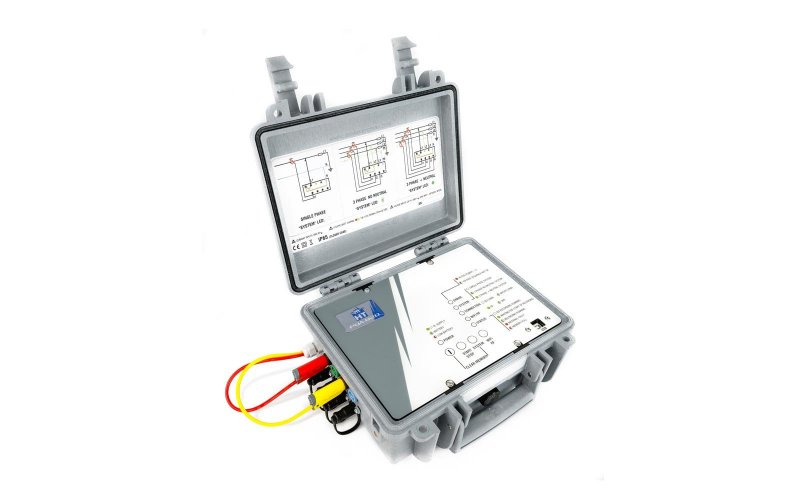

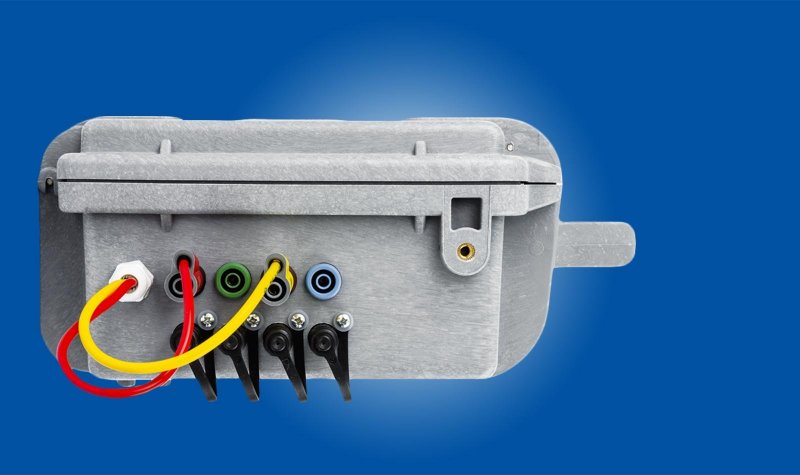

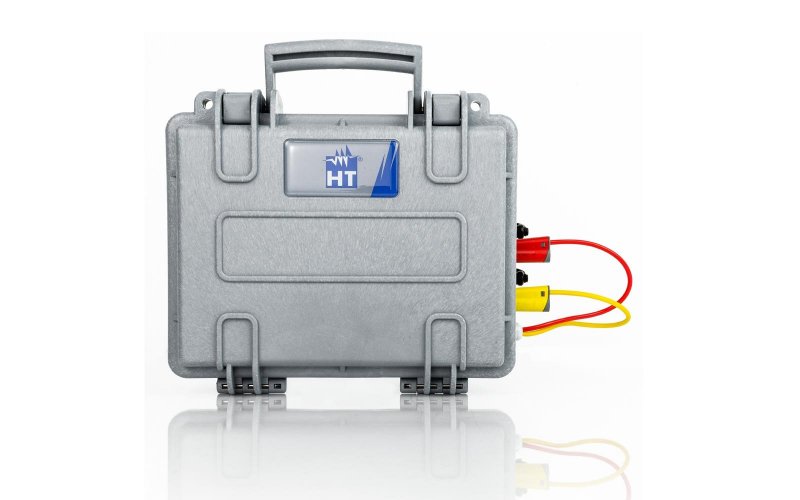

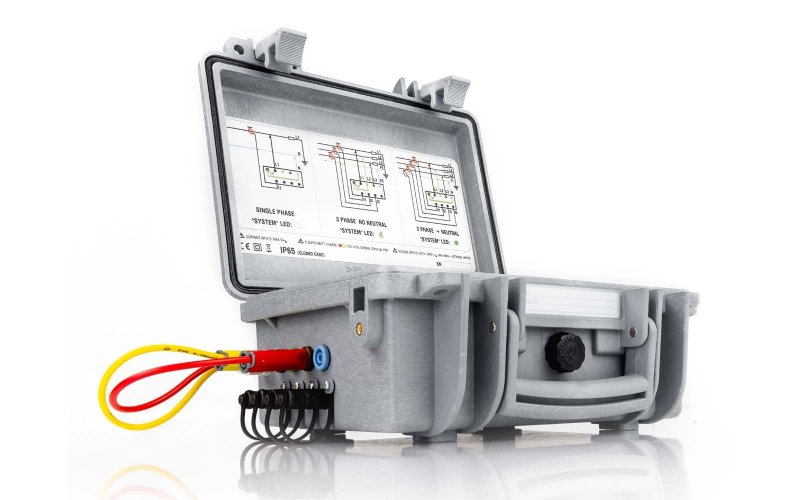

HT Instruments PQA820 - trojfázový analyzátor kvality napájania do 415V / 1000A

HT PQA820 je trojfázový analyzátor kvality napájania a záznamník výkonu, ktorý jednoducho ale veľmi podrobne analyzuje najdôležitejšie parametre systému elektrického napájania. Analyzátor je možné cez Wi-Fi a USB rozhranie pripojiť k chytrým telefónom, tabletom, alebo PDA zariadeniam s operačným prostredím iOS alebo Android. Všetky elektrické veličiny je možné zobraziť ako v číselnej, tak v grafickej podobe, s priebehmi, histogramami a fázormi. Vektorový diagram zobrazí fázový uhol medzi ľubovoľným napätím a zodpovedajúcim prúdom, odhalí induktívnu, alebo kapacitívnu povahu pripojenej záťaže.

Zabudovaná veľkokapacitná pamäť umožní zaznamenať súčasne až 383 parametrov, prideliť záznamy trvajúce dlhšie ako jeden mesiac s intervalom načítania 10 minút. HT PQA820 trojfázový analyzátor kvality napájania nahrá všetky parametre s už prednastavenými zostavami a tak sa vyhne vzniku možnej chyby. Obsluhe nikdy neunikne zaznamenaný parameter, ktorý potrebuje, pretože PQA820 zaznamená všetko, s možnosťou zvoliť jednu z troch rôznych pred nastavených zostáv (jednofázové, 3 fázové bez stredného vodiča, 3 fázové so stredným vodičom).

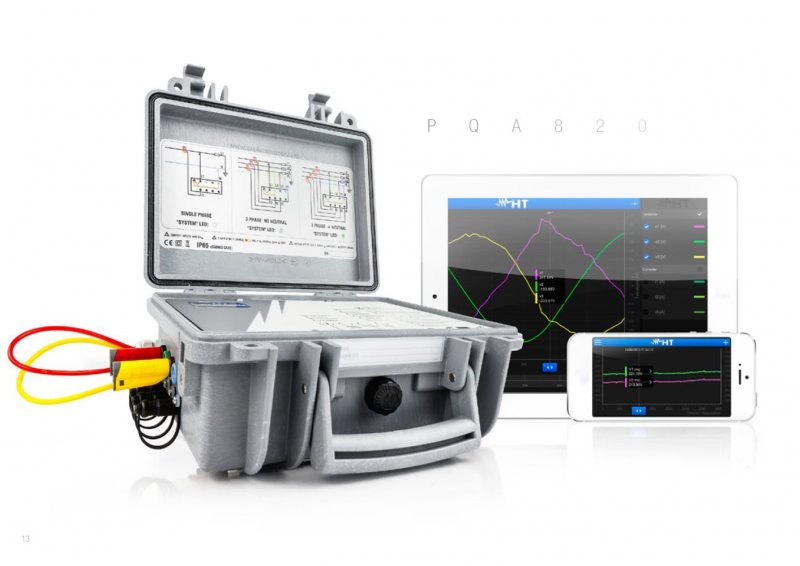

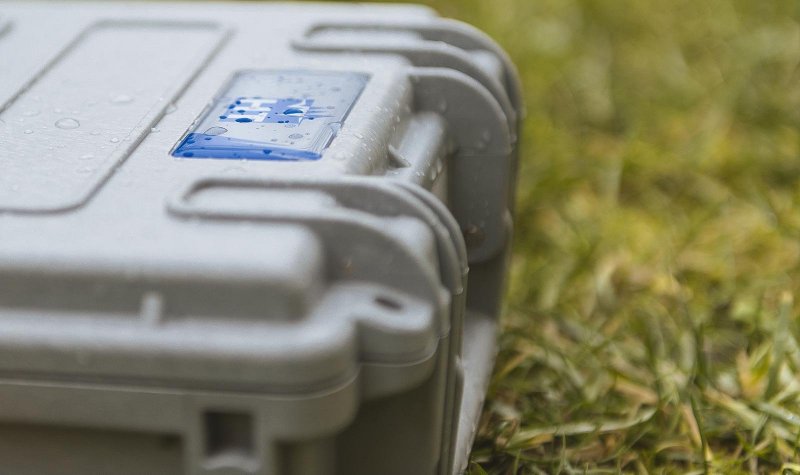

HT PQA820 trojfázový záznamník výkonu je napájaný z vnútorných dobíjacích Li-Ion batérií so zabudovaným (nastaviteľné používateľom) sieťovým napájaním z fáza-stredný (L-N) alebo medzi fázami (L-L). Rozhranie Wi-Fi a USB zabezpečí spojenie s chytrými telefónmi, tabletmi, PDA zariadeniami a počítačmi, umožní nastavenie, spustenie a zastavenie záznamu, prevádanie údajov a ich analýzu. Odolný prenosný kufor s krytím IP65 chráni proti vode a umožňuje tak s HT PQA820 pracovať vo vonkajšom prostredí v náročných klimatických podmienkach.

Funkcie:

• AC / DC napätie v jednofázových / trojfázových systémoch MAX 415V +/- 10%
• AC / DC prúd v jednofázových / trojfázových systémoch MAX 1000A
• CosPhi, účinník
• nevyváženie napätia (NEG%, ZERO%)
• Činný, jalový, zdanlivý výkon / energia a napájanie jednosmerného prúdu
• Napäťové a prúdové harmonické až do 49. s THD%
• anomálie napätia (poklesy, špičky) s rozlíšením 10 ms (@ 50Hz)
• Poradie fáz
• Meranie prúdu neutrálnym vodičom
• Maximálny počet súčasne voliteľných parametrov 383
• Záznam s volitelnými integračnými časmi 5s-60m
• Orientačná doba trvania pamäte (v dňoch @ PI = 10min @ počtu max parametrov) 30 dní
• Vnútorná kapacita pamäte 8 MB
• Uloženie rýchlych vzoriek hodnôt prostredníctvom aplikácie HTANALYSIS
• Súhrnná tabuľka hlavných elektrických parametrov prostredníctvom aplikácie HTANALYSIS
• Napätie / prúd priebehy aplikácia HTANALYSIS
• Tabuľky alebo histogramy harmonických a THD% aplikácia HTANALYSIS
• Napätie / prúd vektorový diagram Prostredníctvom aplikácie HTANALYSIS
• Kategória merania CAT IV 300V
• Meranie s využitím externých TA a TV (s voliteľným príslušenstvom HT903) potrebný adaptér ACONBIN
• Napájacie a nabíjacie nabíjanie akumulátor automatické napájanie
• Automatické vypnutie
• USB port pre sťahovanie údajov na flash disk iba pre PC
• Komunikácia s PC pomocou WIFI
• IP65
• Veľkosť (dx š) (mm) 255x200x115
• Hmotnosť v gramoch (vrátane batérií) 700

Normy:

• Norma EMC 2004/108 / CE Smernica LVD 2006/95 / CE Smernica EN50160 IEC / STN STN EN 61010-1 CE MARK EMC: IEC / EN 61326
