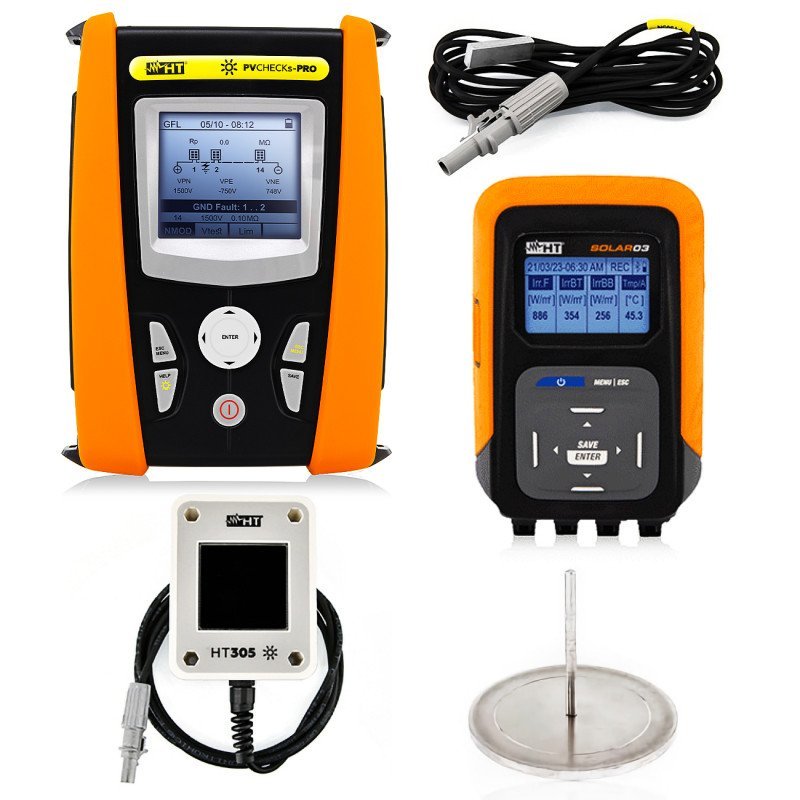

HT Instruments PVCHECKs-PRO PLUS - Tester solárnych systémov 1500 V DC / 40 A

PVCHECKs-PRO je schopný postupne testovať všetky reťazce spájacieho boxu jediným stlačením GO-klávesy.

PVCHECKs-PRO vykonáva tak na monofaciálnych (SF), ako aj na bifaciálnych (BF) fotovoltaických systémoch všetky testy požadované normou IEC 62446-1 pre uvedenie fotovoltaickej inštalácie do prevádzky v automatickom poradí.
Preto jediným stlačením klávesy GO PVCHECKs-PRO meria a testuje:
- spojitosť vodiča ochranného uzemnenia a/alebo vyrovnanie potenciálov, ak sú k dispozícii;
- test polarity;
- test napätia naprázdno Uoc reťazca do 1500V;
- test skratového prúdu Isc reťazca do 40A;
- izolačný odpor jednosmerných obvodov generovaním až 1500 V aj na obvodoch pod napätím.

GFL (lokalizátor chyby uzemnenia) je nová funkcia, ktorú PVCHECKs-PRO vykonáva pri odpovedi na otázku každého technika: Kde je chyba≤ br />Pomocou tejto funkcie prístroj PVCHECKs-PRO indikuje presnú polohu poškodenej izolácie, takže technik môže bez problémov opraviť poškodenú komponentu alebo poškodenú izolačnú vrstvu z dôvodu napr. prieniku vody alebo vlhkosti do spojovacích krabíc FV panelov.
Prístroj meria vstupné napätie a podľa asymetrie medzi V(+) a V(-) voči zemi detekuje predpokladanú polohu poruchy na stringu.

Ako vyžaduje norma IEC 62446-1, PVCHECKs-PRO porovnáva práve namerané hodnoty reťazca Uoc a Isc s predtým nameranými reťazcami tvoriacimi FV inštaláciu, aby sa zabránilo nesúladu napätia a prúdu.

Meraním slnečného žiarenia (potrebný modul SOLAR03) a teploty FV modulu môže PVCHECKs-PRO extrapolovať Uoc a Isc na STC (standardne testovacie podmienky: 1000 W/m2, 25 °C, AM 1,5) a porovnať ich s poskytnutými nominálnymi hodnotami od výrobcu modulu.
V internej databáze sú už uložené najčastejšie moduly a je možné pridať ďalšie moduly.
Nakoniec PVCHECKs-PRO poskytne pozitívny alebo negatívny výsledok (OK / No OK) merania.

Izolačný odpor DC sa vykonáva podľa IEC 62446-1 skúšobnej metódy 1.
Potom sa vykonajú dva testy: prvý test medzi záporným pólom a uzemnením nasledovaný druhým testom medzi kladným pólom a uzemnením, pričom sa vylúči použitie akejkoľvek skratovej spínaciej skrinky. (*)
(*) Podľa IEC 62446-1 by skúšobná metóda 2 na testovanie izolačného odporu vyžadovala použitie skratovej spínaciej skrinky.

Multifunkčný tester na revízie FV inštalácií 1500V / 40A
• Meranie izolácie na FV paneloch/stringoch/poliach až do 1500VDC (s výpočtom PI a DAR)
• Napätie naprázdno Uoc do 1500 V v súlade s IEC/EN62446
• Skratový prúd Isc až s IEC/EN62446
• Kontinuita ochranných vodičov s 200mA
• Test polarity
• Funkcia GFL na vyhľadávanie chýb na stringoch a FV paneloch
• Testy na bežných jednostranných ale aj bifaciálnych paneloch
• Automatické získanie kalibračnej hodnoty bunky (pomocou vhodných buniek)

PVCHECKsPRO dokáže s voliteľným príslušenstvom merať aj bifaciálne panely.
Bifaciálne panely sú schopné absorbovať slnečné žiarenie nielen z jednej, ale aj z druhej strany.
To znamená, že môžu využívať odrazeného slnečného žiarenia od povrchu, na ktorom sú umiestnené.
Bifaciálne panely majú zvyčajne vyšší koeficient účinnosti na jednotku plochy ako klasické monofaciálne panely.
Bifaciálne panely môžu využívať svetlo, ktoré prechádza cez panel a odráža sa zospodu.
Pre meranie účinnosti týchto panelov je potrebné merať ako svetlo dopadajúce na hornú stranu panelu, tak svetlo prechádzajúce cez panel zospodu.
To znamená, že je potrebné merať ako priame slnečné žiarenie, tak odrazené svetlo z okolia, ktoré dopadá na spodnú stranu panelu.
Pri meraní bifaciálnych panelov je nutné použiť tri referenčné panely HT305 jeden na predný povrch panelu (F), druhý na hornú zadnú časť (BH=BackHigh) a tretí na spodnú zadnú časť (BL=BackLow).

Ak potrebujete merať bifaciálne panely je nutné priobjediať ešte2 kusy referenčných panelov HT305

Funkcie:

• Bezpečnostný TEST inštalácie FV
• Meranie kontinuity 200mA
• Meranie izolačného stavu 250, 500, 1000V a 1500V DC
• Napätie DC: 3 - 1500 V
• Napätie AC: 3 - 1000 V
• Prúd DC: 0.10 - 40.00 A
• Test Áno / Nie
• Meranie napätia naprázdno do 1500 V DC
• Meranie skratového prúdu 40 A DC
• Meranie teploty pomocou voliteľnej sondy PT305 ( Pt1000 )
• Meranie slnečného žiarenia [ 0 ÷ 1400 W /m2] s voliteľným modulom SOLAR-03 a referenčnou bunkou HT305
• Mechanický sklonom pre detekciu slnečného žiarenia a uhla dopadu
• Porovnanie so štandardnými testovacími podmienkami (STC 1000 W/m2, 25 °C, AM 1,5)
• Výsledok testu: OK / NIE OK
• Databáza umožňuje spravovať maximálne 64 FV modulov a východzí modul (neupraviteľný a nevymazateľný), ktorý sa dá použiť ako referenčný prípad, keď nie sú dostupné žiadne informácie o type testovaného modulu.
• Vnútorná pamäť na ukladanie 999 údajov
• Optický (izolovaný) / USB / WiFi na pripojenie k PC
• Bluetooth pre jednotku SOLAR 03 (až 5 jednotiek)
• Pomoc (nápoveda) na displeji

Štandardné príslušenstvo:

• KIT4PRO15 : Sada 2 káblov od banánov do krokodílových svoriek, dĺžka 3 m
• KITPCMC4 : Sada 2 Multi-Kontaktných vodičov pre konektory MC4
• HT4004 : Štandardné kliešte DC až do 100A
• C2006 : Optický/USB kábel C2006 a stiahnuteľný softvér TopView
• SP-510 : Sada popruhu pre prešúchanie nástroja cez rameno
• VA507 : plastový kufor pre prístroj s logom HT
• Nabíjateľné batérie NiMH AA 6ks
• Externá nabíjačka na 6 akumulátorov
• Stručná príručka používateľa
• ISO9000 kalibračný certifikát

Normy:

• Bezpečnosť prístroja: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033, IEC/EN61010-2-034

• EMC: IEC/EN61326-1, IEC/EN61326-2-2
• Bezpečnosť meracieho : IEC/EN61010-031
• Rozmery: IEC/EN62446, IEC/EN60891, IECEN60904-1-2 (IVCK),
• IEC/EN61557-1, IEC/EN61557-2 (MOhm),
• IEC/EN61557-4 (R
• dvojitá izolácia
• Úroveň znečistenia: 2
• Kategória merania: CAT III 1000VAC, CAT III 1500VDC proti zemi,
• Max 1000V AC, 1500V DC medzi vstupmi

Všeobecné vlastnosti:

Displej, pamäť a PC rozhranie

• Typ displeja: LCD 240x240px, s podsvietením
• Uložené údaje: maximálne 999
• Vnútorná databáza: max. 64 FV modulov
• Rozhranie PC: optické/USB a WiFi
• Rozhranie so SOLAR03: pripojenie Bluetooth (až 10

Napájanie

• 6x1,5V alkalické typu AA LR06, alebo 6x1,2V nabíjateľná batéria NiMH typ AA LR06
• Indikácia slabej batérie: symbol na displeji
• Výdrž batérie (@Temp = 20 °C):
  • RPE:>500 testov (RPE>= 0,1 Ohm)
  • GFL, MOhm:>500 testov (Riso>=1kOhmxVTest)
  • IVCK:>500 testov (bez SOLAR03)
• Automatické vypnutie: po 5 minútach nečinnosti

Mechanické vlastnosti

• Rozmery (D x Š x V): 235 x 165 x 75 mm
• Hmotnosť (vrátane batérií): 1,2 kg
• Mechanická ochrana: IP40

Rozsah dodávky:

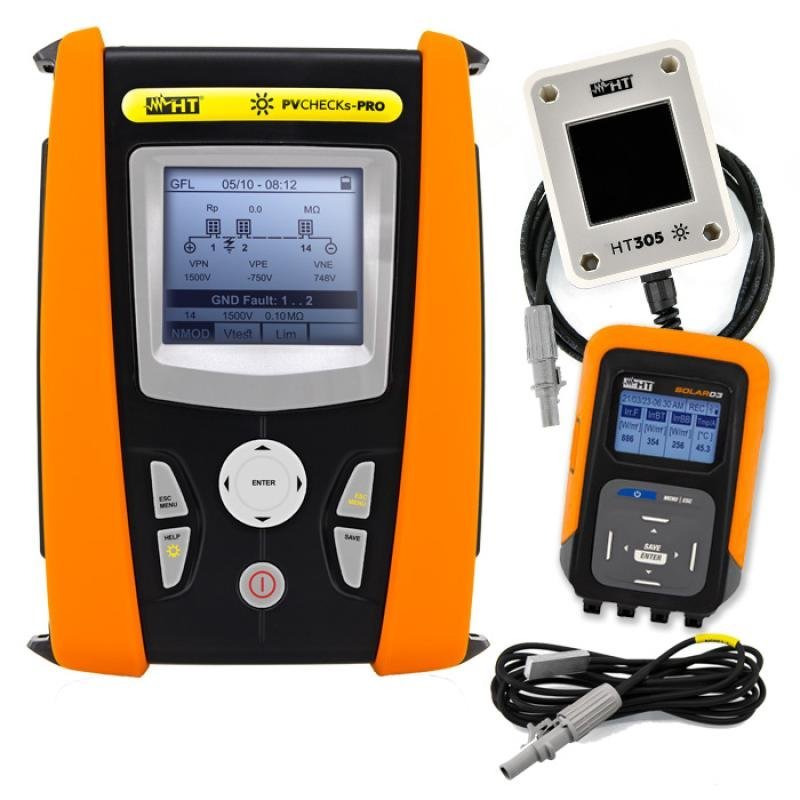

• prístroj PVChecks-PRO
• návod v CZ jazyku
• kalibračný list od výrobcu
• SW na stiahnutie
• kufor na prístroj VA507
• sada meracích vodičov KIT4PRO15
• sada vodičov s adaptérom MC4 KITPCMC415O
  • toto príslušenstvo bude vyhovovať pre revízne merania ako izolácia, kontinuita ochranných vodičov, VOD do 1500V a ISC do 40 A

Navyše v tejto sade obdržíte:

• referenčný panel HT305,
• datalogger na meranie slnečného žiarenia, teploty a sklonu FV panelu SOLAR03 (+ magnetický pás),
• sondu na meranie teploty panelov PT305,
• sklonom M304.
