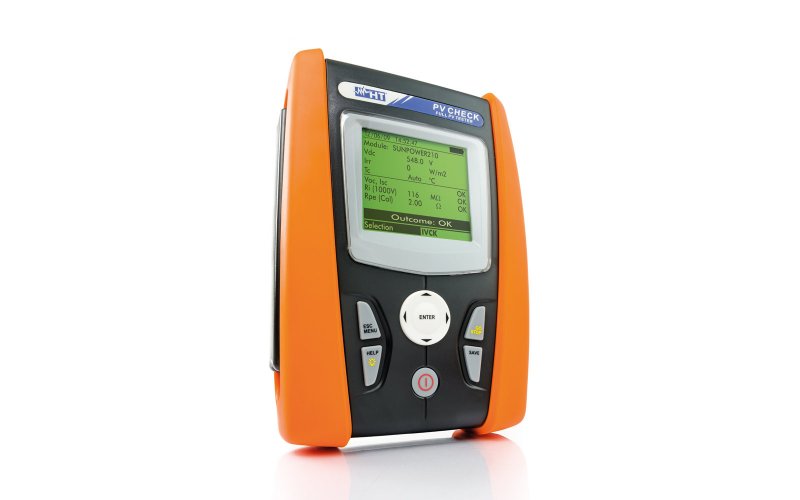

HT Instruments PVCHECKs - tester solárnych systémov do 1000 V DC
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130HT Instruments PVCHECKs - tester solárnych systémov do 1000 V DC
Multifunkčný prístrojPVCHECKumožňuje rýchlu a bezpečnú kontrolu FV systému (DC), ako aj ovládacích prvkov na pracovných modulov / reťazcov v súlade s normou IEC / EN62446. PVCHECK overuje kontinuitu ochranných vodičov (a súvisiacich pripojení) ďalej meria izolačný odpor aktívnych vodičov v module, reťazci alebo fotovoltaickej oblasti, v súlade s požiadavkamiIEC / EN62446bez potreby skratovania kladnej a zápornej svorky. PVCHECK umožňuje overiť FV reťazce podľa normy IEC / EN62446. Meranie napätia naprázdno a skratového prúdu pri prevádzkových podmienkach a vykazovanie výsledkov na STC. Poskytuje okamžitý výsledok ako pre absolútne meranie tak pre porovnávacie meranie s predtým testovanými FV reťazcami. PVCHECK meria analýzu výkonnosti FV generátorov (DC) pri prevádzkových podmienkach (pripojené k meniču), ďalej poskytuje informácie o energii vyrobenej a účinnosti poľa podľa IEC / EN62446.
Funkcie:
- Bezpečnostný TEST inštalácií FV
- Meranie kontinuity 200mA
- Meranie izolačného stavu 250, 500, 1000Vdc
- Napätie DC
- Prúd DC
- DC výkon
- Slnečné žiarenie [W / m2] s referenčnou bunkou
- Environmentálny a modul na meranie teploty pomocou sondy PT1000
- SOLAR-02: vzdialená jednotka na meranie žiarenia a teploty (RF pripojenie).
- Záznam parametrov FV (DC strana) s programovateľnými IP (5s - 60 min)
- Využitie kompenzačných pomerov PDC podľa teploty prostredia a modulu
- Vzťah k maximalizácii účinnosti DC
- Test Áno / Nie
- Kontrola FV reťazca
- Meranie napätia naprázdno do 1000 V DC
- Meranie skratového prúdu 15A DC
- Meranie teploty, automatické alebo pomocou sondy PT1000
- Meranie slnečného žiarenia [W / m2] s referenčnou bunkou
- Mechanický sklonom na detekciu slnečného žiarenia a uhla dopadu
- Porovnanie štandardných podmienok (STC 1000 W / m2, 25 ° C)
- Výsledok testu: Áno / NIE
- Databáza na správu až 30 typov fotovoltaických modulov
- Vnútorná pamäť na ukladanie údajov
- Optický / USB port na pripojenie k PC
- Online pomoc na displeji
Normy:
- EMC Smernica 2004/108 / ES
- CE MARK
- IEC / EN 61010-032
- IEC / STN STN EN 61010-1
- IEC / STN EN61557-1
- IEC / STN EN61557-2
- IEC / STN EN61557-4
- IEC / EN62446
- LVD Smernica 2006/95 / CE
Rozsah dodávky:
- KITGSC4 : Sada 4 meracích vodičov
- KITPCMC3 : Sada 2 Multi-Kontaktných vodičov pre MC3 konektory
- KITPCMC4 : Sada 2 Multi-Kontaktných vodičov pre MC4 konektory
- HT4004 : Štandardné meracie kliešte DC až do 100A
- TOPVIEW2006 : Windows softvér + optický / USB kábel C2006
- BORSA2051 : Mäkká prepravná taška
- Návod na použitie na CD-ROM
- Stručná príručka užívateľa
- ISO9000 kalibračný list
Voliteľné príslušenstvo:
- SOLAR-02 : Vzdialená jednotka na meranie intenzity slnečného žiarenia / teploty
- HT304N : Vzdialená jednotka na meranie intenzity slnečného žiarenia / teploty
- PT300N : Sonda Pt1000 na meranie teploty
- M304 : Mechanický sklonom
- SP-0400 : Sada popruhov na nosenie prístroja na krku
- Bezpečnostný TEST inštalácií FV
- Meranie kontinuity 200mA
- Meranie izolačného stavu 250, 500, 1000Vdc
- Napätie DC
- Prúd DC
- DC výkon
- Slnečné žiarenie [W / m2] s referenčnou bunkou
- Environmentálne a modul na meranie teploty pomocou sondy PT1000
Obsah balenia
- KITGSC4 : Set 4 měřících vodičů
- KITPCMC3 : Sada 2 Multi-Kontaktních vodičů pro MC3 konektory
- KITPCMC4 : Sada 2 Multi-Kontaktních vodičů pro MC4 konektory
- HT4004 : Standardní kleště DC až do 100A
- TOPVIEW2006 : Windows software + optický / USB kabel C2006
- BORSA2051 : Měkká přepravní taška
- Návod k použití na CD-ROM
- Stručná příručka uřivalete
- ISO9000 kalibrační list
Normy a zhoda
STN EN 61010-032, STN EN 61010-1, CE
Časté otázky
- Aké sú hlavné funkcie testera PVCHECKs?
- PVCHECK umožňuje meranie napätia DC do 1000 V, prúdu DC do 15 A, izolačného stavu 250/500/1000 V DC, slnečného žiarenia s referenčnou bunkou, teploty pomocou sondy Pt1000 a kontrolu kontinuity 200 mA v súlade s normou IEC/EN62446.
- Je PVCHECK kompatibilný s normou IEC/EN62446?
- Áno, PVCHECK je plne kompatibilný s normou IEC/EN62446 a umožňuje overenie FV reťazcov, meranie napätia naprázdno a skratového prúdu pri prevádzkových podmienkach s vykazovaním výsledkov na STC.
- Aké príslušenstvo je súčasťou dodávky?
- rozsah dodávky zahŕňa sadu 4 meracích vodičov (KITGSC4), sady Multi-Kontaktných vodičov pre MC3 a MC4 konektory, štandardné meracie kliešte DC, Windows softvér s USB kábel, mäkkú prepravnú tašku, návod na CD-ROM a ISO9000 kalibrační list.
- Aké sú dostupné voliteľné príslušenstvo?
- Voliteľné príslušenstvo zahŕňa SOLAR-02 a HT304N (vzdialené jednotky na meranie žiarenia a teploty), PT300N (sonda Pt1000), M304 (mechanický sklonom) a SP-0400 (sada popruhov na nosenie prístroja).
