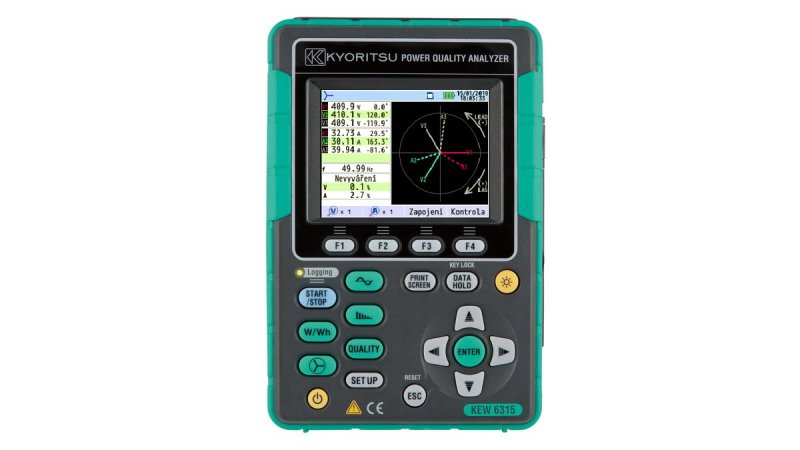

Kyoritsu KEW 6315-01 - Analyzátor kvality siete

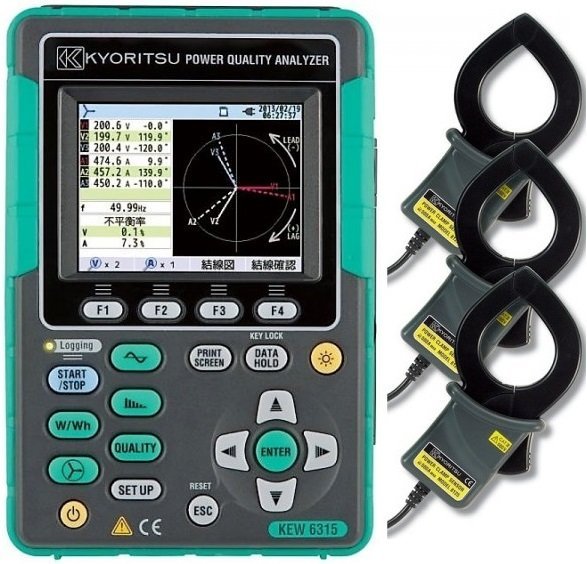

Digitálny trojfázový analyzátor kvality a výkonu KEW 6315-01 s 3x meracie kliešte KEW 8125
Od februára 2019 je KEW 6315 k dispozícii s novým firmvérom preloženým do českého jazyka, vrátane sprievodcov merania, nápovedy, poznámok aj upozornení.
Výkonný analyzátor kvality elektrickej energia jedinečne malých rozmerov Kyoritsu KEW 6315 pracuje v triede "S" a umožňuje tak energetické merania, ako aj analýzu kvality siete podľa STN STN EN 50160.
Súbežné meranie výkonu a kvality elektrickej energia.
Analyzátor KEW 6315 vykonáva meranie, výpočet a záznam nasledujúcich parametrov siete:
Napätie (V), prúdy (A)
Výkony P(W), Q(VAr) a S(VA)
Harmonické zložky
Priebehy tvaru vlny prúdov a napätia na všetkých kanáloch ( 3 napäťové a 4 prúdové)
Analyzátor Kyoritsu KEW 6315 zahrnuje aj výkonné funkcie podpory merania a analýzy energia a spotreby priamo v prístroji:
Prístrojom KEW 6315 je možné vykonávať merania na kontrolu spotreby ako pokiaľ ide o trendy odberov, tak aj kontrolu dosiahnutia časového maxima odberov v danom mieste, napr. 1/4 hodinového maxima. Obe tieto merania sú zobrazené graficky na displeji prístroja. Je možné ich samozrejme vykonávať aj s využitím dodávaného PC programu alebo programu pre prístroje s OS Android.
Pre jednoduché a rýchle používanie je prístroj vybavený "Sprievodcom rýchleho startu", ktorý radí používateľovi krok za krokom ako prístroj nastaviť a pripojiť.
Kontrola pripojenia k meranej sieti s využitím grafických schém pripojenia zobrazených na displeji a automatická detekcia pripojených prevodníkov veľmi uľahčuje prácu a zvyšuje mieru istoty používateľa pri meraní.
KEW 6315 meria s vysokou presnosťou: ±0,2% zo čítania pre napätie a prúdy, ±0,3% zo čítania pre energiu.
Vlastnosti KEW 6315:
- Nastavenie zapojenia siete 1P2W, 1P3W, 3P3W, 3P4W
- Merané parametre Napätie, Prúd, Frekvencia, W, VA, Var, Wh, VAh, VArh, PF, cos ?, Prúd neutrálom, Spotreba, Harmonické, Kvalita energia (Poklesy/Prekročenia/Prerušenie, Prechodné javy/Prepätie, Spúšťací prúd, Nevyváženie),
- Výpočet kapacity pre korekciu PF, Flicker
- Napätie (RMS)
- Rozsah 600.0 / 1000V
- Presnosť ±0.2%rdg±0.2%f.s. (sinus, 40~70Hz)
- Preťaženie 1~120% rozsahu (rms). 200% každého rozsahu (špička)
- Rozsah zobrazenia 0.15~130% každého rozsahu
- Činiteľ výkyvu 3 alebo menej
- Vzorkovacia rýchlosť napäťových prechodových javov 24µs
- Prúd (RMS)
- Rozsah (dle prevodníka) 8128 (50A typ) 5 / 50A / AUTO
- 8127 (100A typ) 10 / 100A / AUTO
- 8126 (200A typ) 20 / 200A / AUTO
- 8125 (500A typ) 50 / 500A / AUTO
- 8124/8130 (1000A typ) 100 / 1000A / AUTO
- 8146/8147/8148 10A 1 / 10A / AUTO
- 8129 3000A 300 / 1000 / 3000A
- Presnosť ±0.2%rdg±0.2%f.s. + presnosť prevodníka (sínus, 40~70Hz)
- Preťaženie 1~110% každého rozsahu (rms). 200% z každého rozsahu (špička)
- Rozsah zobrazenia 0.15~130% každého rozsahu
- Činný výkon (W)
- Presnosť ±0.3%rdg±0.2%f.s. + presnosť prevodníka
- (PF 1, sínus, 40~70Hz)
- Vplyv PF ±1.0%rdg (meranie na PF 0,5 proti PF 1)
- Frekvenčný rozsah 40~70Hz
- Napájanie (AC) AC100~240V / 50~60Hz / 7VA max
- Napájanie (DC batéria) Alkalická batéria AA LR6 alebo Ni-MH (HR-15-51) × 6
- Životnosť batérie cca 3h (LR6, podsvietenie vypnuté)
- Vnútorná pamäť FLASH (4MB)
- Pamäťová karta SD karta (2GB a viac)
- Rozhranie USB Ver2.0, Bluetooth Ver2.1 + EDR Class2
- Displej 320 × 240 (RGB) Pixelov, 3.5" farebný TFT displej
- Aktualizácia displeja 1 sekunda
- Teplotný a rozsah vlhkosti 23±5oC, menej ako 85% RH (bez kondenzácie)
- Pracovná teplota a vlhkosť 0~+45oC, menej ako 85% RH (bez kondenzácie)
- Skladovacia teplota a vlhkosť -20~+60oC, menej ako 85% RH (bez kondenzácie)
- Použité štandardy STN EN 61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V st. znečistenia 2
- STN EN 61010-2-030, ČSN EN 61010-031, IEC 61326, STN STN EN 50160
- STN EN 61000-4-3 Class S, ČSN EN 61000-4-15, ČSN EN 61000-4-7
- Rozmery 175 ×120×68mm
- Váha cca 900g
Štandardne dodávané príslušenstvo:
- 3x meracie kliešte KEW 8125
- KEW 7141B (Napäťové vodiče)
- KEW 7170 (Sieťová šnúra)
- KEW 7219 (USB kábel)
- KEW 8326-02 (SD karta 2GB)
- KEW 9125 (Taška pre KEW 6315)
- Vstupné svorkovnica × 6,
- KEW Windows pre KEW 6315 (softvér),
- Kalibračný list,
- 6x Alkalické batérie AA (LR6)
- Nastavenie zapojenia siete 1P2W, 1P3W, 3P3W, 3P4W
- Merané parametre Napätie, Prúd, Frekvencia, W, VA, Var, Wh, VAh, VArh, PF, cos φ, Prúd neutrálom, Spotreba, Harmonické, Kvalita energia (Poklesy/Prekročenia/Prerušenie, Prechodné javy/Prepätie, Spúšťací prúd, Nevyváženie)
- Výpočet kapacity pre korekciu PF, Flicker
- Napätie (RMS)
- Rozsah 600,0 / 1000 V
- Presnosť ±0,2 % rdg ±0,2 % f.s. (sínus, 40–70 Hz)
- Preťaženie 1–120 % rozsahu (rms). 200 % každého rozsahu (špička)
- Rozsah zobrazenia 0,15–130 % každého rozsahu
Normy a zhoda
CAT IV 300 V, CAT III 600 V, CAT II 1000 V, STN EN 61010-1, STN EN 61010-2-030, STN EN 61010-031, STN EN 61000-4-30, STN EN 61000-4-15, STN EN 61000-4-7, IEC 61326, STN EN 50160, CE
Časté otázky
- Aké sú hlavné merané parametre Kyoritsu KEW 6315-01?
- Prístroj meria napätie, prúd, frekvenciu, výkon (W, VA, VAr), energiu (Wh, VAh, VArh), účiník (PF, cos φ), harmonické zložky a kvalitu siete vrátane poklesov, prekročení, prerušení a prechodných javov.
- Aký je meraný rozsah napätia a prúdu?
- Rozsah napätia je 600/1000 V. Rozsah prúdu závisí od typu kleští: 5–50 A (KEW 8128), 10–100 A (KEW 8127), 20–200 A (KEW 8126), 50–500 A (KEW 8125), 100–1000 A (KEW 8124/8130) alebo 300–3000 A (KEW 8129).
- Aké sú požiadavky na napájanie a ako dlho vydrží batéria?
- Prístroj sa napája z AC 100–240 V / 50–60 Hz alebo 6× AA batérií (LR6 alebo Ni-MH). Životnosť batérie je približne 3 hodiny pri vypnutom podsvietení.
- Aké normy a štandardy spĺňa KEW 6315-01?
- Prístroj spĺňa STN EN 61010-1 (CAT IV 300 V, CAT III 600 V, CAT II 1000 V), STN EN 61000-4-30 Class S, STN EN 50160 a ďalšie relevantné normy pre bezpečnosť a kvalitu merania.
