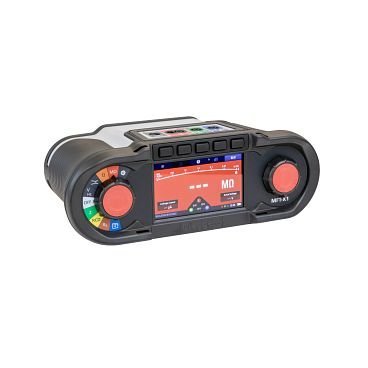

Megger MFT-X1 - Multifunkčný tester bezpečnosti el 0

MFT-X1 predstavuje prvú generáciu platformovo založených, používateľsky aktualizovateľných sdružených revíznych prístrojov, ktoré dopĺňajú existujúcu sériu sdružených revíznych prístrojov Megger MFT 1800.

• Test True Loop™ s patentovanou funkciou Confidence Meter™
• Bluetooth ® prenos výsledkov kompatibilný s CertSuite™
• Nová generácia dvojvodičového a trojvodičového merania impedancie slučky bez vybavenia prúdového chrániča
• Používateľsky upgradovateľný operačný systém
• Meranie impedancie slučky s vysokým rozlíšením 0,001≤ /li>
• Automatické meranie poklesu napätia
• Testovanie izolácie stabilizovaným skúšobným napätím
• Konfigurovateľné testy RCD a EV s automatickou sekvenciou
• Rýchlo vymeniteľná nabíjacia zástrčková batéria
• Farebný TFT displej

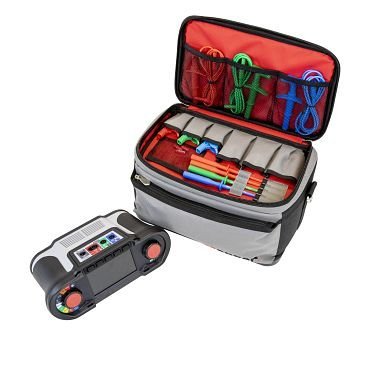

• Prepracované riešenie sady meracích káblov a prenosného puzdra
• Prevádzková krytka s krytím IP54

Obsahuje množstvo nových funkcií. S novým MFT-X1 teraz ponúkame funkciu True Loop™, naše špičkové meranie impedancie slučky s patentovanou technológiou Confidence Meter™, plne kompatibilným softvérom CertSuite™ – pre zjednodušené vytvárame protokolov – meranie impedancie slučky s vysokým rozlíšením, stabilizované výstupné napätie, farebný displej používateľského rozhrania sú teraz štandardnou výbavou. Používateľom aktualizovateľný ovládací softvér zabezpečuje, že MFT-X1 možno prispôsobiť zmenám a to z neho robí perfektné adaptabilné zariadenie pre rýchle, spoľahlivé a presné meranie.

Aplikácia
Primárnym použitím je testovanie nízkonapäťových elektrických inštalácií v domácnostiach, komerčných a priemyselných zariadeniach pre jednofázové a trojfázové systémy.

Široká škála testovacích funkcií zabezpečuje široké pole využitia prístroja MFT-X1:

• testovanie nabíjacích staníc pre elektromobily
• testovanie fotovoltaických panelov v domácnostiach
• testovanie motorov/generátorov
• testovanie strojov
• bezpečnostné skúšky prenosných spotrebičov
• výroba rozvádzačov a rozvodných zariadení
• testovanie káblov

True Loop™
Meranie impedancie vypínacieho okruhu True Loop™ je teraz v prístroji MFT-X1 štandardnou funkciou. Najnovšia trojvodičová technológia na meranie impedancie okruhu bez vybavenia prúdového chrániča s integrovanou patentovanou funkciou Confidence Meter™ ponúka používateľovi bezkonkurenčné možnosti spoľahlivého, presného, stabilného a opakovateľného testovania okruhu aj v najnepriaznivejších podmienkach so silným rušením alebo v blízkosti zdroja napájania. Táto technológia tiež eliminuje riziko zvýšenia nameranej hodnoty vplyvom prúdového chrániča (RCD) a zároveň skracuje typický čas testovania – a to aj v obvodoch chránených 10mA chráničkami.

Patentovaná technológia Confidence Meter™
Všetky rozsahy impedancie okruhu sú teraz vybavené patentovanou technológiou Confidence Meter™ od spoločnosti Megger, ktorá skracuje typické časy merania na testovanie impedancie okruhu bez vybavenia prúdového chrániča na približne 7 sekúnd v obvodoch bez rušenia a poskytuje optimalizované časy testov na testovanie impedancie okruhu v inštaláciách so silným rušením. Confidence Meter™ ukazuje priebeh merania impedancie okruhu a indikuje prítomnosť rušenia v obvode, eliminuje chybné hodnoty a poskytuje stabilný a konzistentný výsledok.

Stiahnutie výsledkov z prístroja MFT-X1 do softvéru CertSuite
Výsledky testov je možné označiť údajmi o obvode a preniesť do CertSuite, najnovšieho cloudového softvérového balíka na certifikáciu elektrických zariadení od spoločnosti Megger.
Po spárovaní s mobilným zariadením pomocou režimu Bluetooth® Low Energy je možné výsledky odosielať priamo z prístroja MFT-X1 do zariadenia so systémom Android alebo IOS so softvérom Megger CertSuite. Tieto výsledky sú tiež synchronizované s cloudovou aplikáciou. Softvér CertSuite ponúka širokú škálu možností certifikácie elektrických inštalácií a je k dispozícii s mesačným alebo ročným predplatným, pričom výsledky sú získavané priamo počas testovania prístrojom MFT. CertSuite podporuje viacerých súbežných používateľov a je optimalizovaný na použitie s prístrojom MFT-X1. Výsledky môžu používatelia ukladať a kontrolovať na diaľku, zatiaľ čo sú na mieste, z rôznych lokalít, s prístupom z centrály alebo od iných používateľov s príslušným oprávnením, s profesionálne vyzerajúcou certifikáciou a protokolmi.

Meranie impedancie slučky vo vysokom rozlíšení
Megger patentovaný Confidence Meter™ a vysokoproudý dvojvodičový test impedancie slučky poskytujú presné merania s rozlíšením 0,001 Ω a výpočet prúdu PFC/PSCC až do 50 kA.


Stabilizované skúšobné napätie izolácie
Stabilizované testovacie napätie izolácie u multifunkčného testeru Megger MFT-X1 je presné s presnosťou +2 % +2 číslice; výrazne presnejšie ako priemyselný štandard +20 %. Multifunkčný tester Megger MFT-X1 vďaka tomu poskytuje presný napäťový výstup a eliminuje riziko poškodenia obvodov alebo citlivých súčastí prepätím.


Meranie prúdu
Voliteľné prúdové kliešte Megger MCC1010 sa dajú použiť s multifunkčným testerom Megger MFT-X1 na meranie striedavého prúdu od 1 mA do 1000 A.


Konfigurátor RCD
Testovanie RCD sa teraz dá optimalizovať pomocou konfigurátor testov RCD. Vyberte si celú sadu testov alebo len tie prvky RCD, ktoré potrebujete. Do sekvencie môžete dokonca pridať testovanie plynule rastúcim prúdom (ramp test), čím sa testovanie optimalizuje a zjednodušuje.

Podobne multifunkčný tester Megger MFT-X1 ponúka možnosť konfigurovať automatické sekvencie EV.


Testovanie bodu nabíjania EV
Pri použití s adaptérom Megger EVCA môže multifunkčný tester Megger MFT-X1 skontrolovať všetky nabíjačky EV s nabíjacími bodmi chránenými RCD typu B alebo RDC a môže vykonávať všetky relevantné merania údržby a inštalácie.

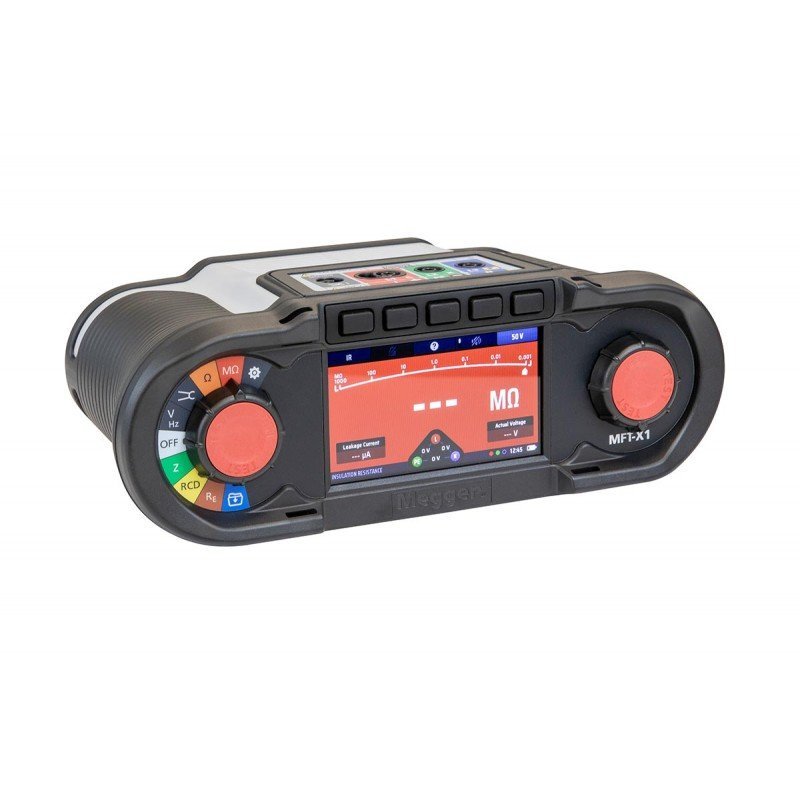

Displej a používateľské rozhranie
Používateľské rozhranie využíva flexibilitu vysoko kontrastného farebného displeja TFT s rozlíšením 480 x 272 a monochromatického režimu čierna na bielej, ktorý je špeciálne navrhnutý na použitie v náročných svetelných podmienkach.
Rozsah zvolený prostredníctvom farebne kódovaného otočného voliča na výber testu sa teraz zobrazuje aj na displeji prístroja, čo zabezpečuje ľahké použitie v prostredí so slabým osvetlením. Klávesové skratky pre funkcie druhej úrovne sú jasne zobrazené v hornej časti každej obrazovky a druhý otočný volič poskytuje používateľom ďalšiu možnosť rýchleho výberu akejkoľvek zvýraznenej funkcie, a to aj v ochranných rukaviciach. Príslušné informácie sú jasne zobrazené na farebnom displeji pred každým testom aj po ňom vrátane indikátora priebehu Confidence Meter™, priebehu ramp testu RCD a stĺpcového grafu merania izolácie a kontinuity. Nová miniaplikácia napätia zobrazuje napätie L-N, L-E a N-E.

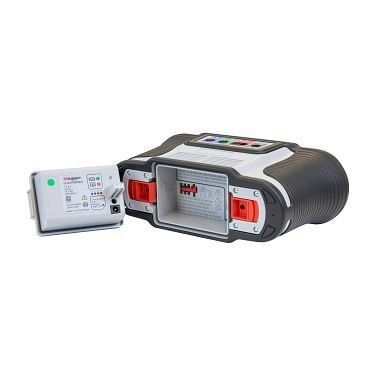

Možnosť napájania Li-Ion batériami
Megger MFT-X1 je napájaný Li-Ion batériou Megger. Jedinečnú 4Ah nabíjaciu batériu Li-Ion je možné vybrať počas niekoľkých sekúnd, čo predstavuje najrýchlejšie a najflexibilnejšie riešenie výmeny batérie v odvetví.

Rozsah dodávky:

• Tester MFT-X1
• Spínacia sonda SP5

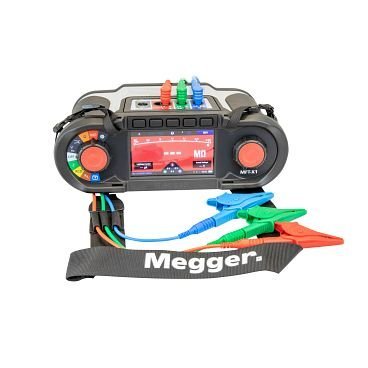

• Sada meracích káblov so 3 vodičmi
• Meracie hroty a svorky
• Li-Ion akumulátor 4400mAh
• Nabíjačka
• Remienok na rameno
• Multifunkčná taška s pevným dnom
• Návod na rýchle spustenie
• Kalibračný protokol
