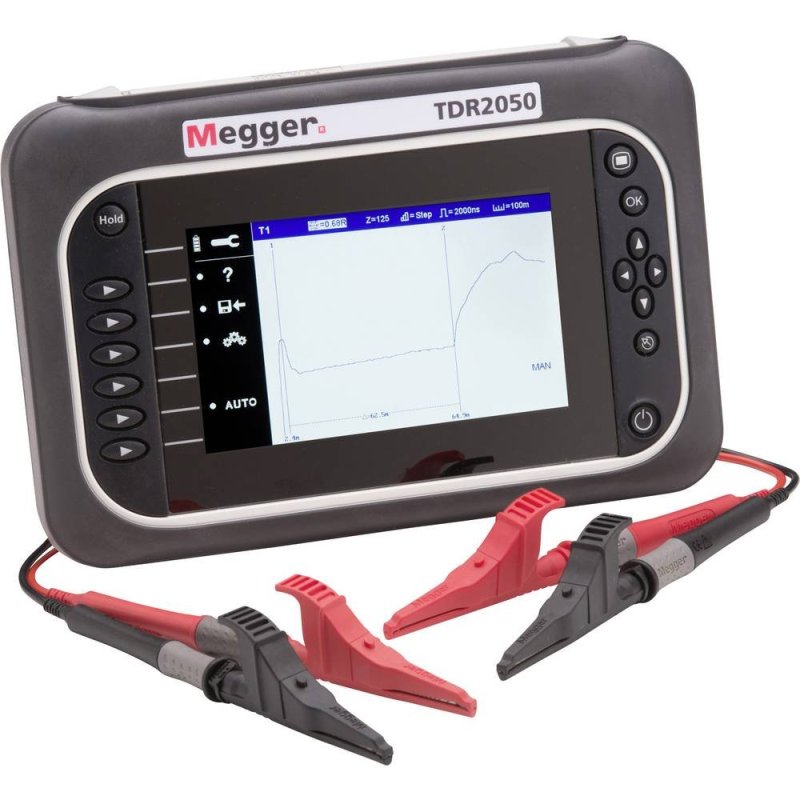

Megger TDR 2050 - Reflektometer dosah 20 km
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Megger TDR 2050 - Reflektometer dosah 20 km
Megger TDR2050 je moderný dvojkanálový reflektometer (reflektometer v časovej oblasti – TDR) určený pre rýchlu a presnú lokalizáciu porúch na kovových kábloch. Prístroj ponúka vysoké rozlíšenie, farebný displej a pokročilé funkcie pre analýzu káblov vedenia v telekomunikačných aj energetických aplikáciách.
Vďaka robustnej konštrukcii, vysokej presnosti merania a ochrane vstupu až 600 V CAT IV je ideálny pre profesionálne použitie pri diagnostike káblov v priemysle, energetike alebo telekomunikáciách.
Hlavné výhody
- Lokalizácia porúch na kovových kábloch
- Meranie s rozlíšením až 0,1 m
- Maximálny dosah merania až 20 km
- Farebný grafický displej 800 × 480 px
- Vstavaná pamäť až 100 uložených meraní
- USB pripojenie k PC a softvér TraceXpert
- Ochrana vstupu až 600 V CAT IV
- Automatické vyhľadávanie porúch funkcí AutoFind
- Funkcia FindEnd pre automatické určenie konce kábla
- Technológia Step TDR pre detekciu blízkych porúch
Pokročilé funkcie
Technológia Step TDR
Eliminuje tzv. „mrtvú zónu” bežných pulzných reflektometrov a umožňuje detekovať poruchy aj veľmi blízko miesta merania.
AutoFind
Automaticky nastaví optimálne parametre merania a umiestnenie kurzora na prvú významnu udalosť na kábli, čo výrazne urýchľuje diagnostiku.
zosilnenie závislé od vzdialenosti (DDG)
Automaticky zvyšuje zosilnenie signálu podľa vzdialenosti, aby bol spätný signál z dlhých káblov dobre čitateľný.
Označovanie stôp
Možnosť pomenovania uložených meraní (napr. ID okruhu alebo budovy) až 32 znakov.
Softvér TraceXpert
Softvér pre PC umožňuje sťahovanie, analýzu a tvorbu reportov z nameraných údajov.
Technické parametre
- Maximálny dosah: až 20 000 m
- Minimálne rozlíšenie: 0,1 m
- Presnosť merania: ±1 % rozsahu
- Šírka impulzu: až 2 ns
- Nastaviteľný faktor rýchlosti (VF): 0,2 – 0,99
- Výstupná impedancia: 25 / 50 / 75 / 100 / 140 Ω + AUTO
- Napájanie: Li-Ion akumulátor
- Výdrž batérie: cca 12 hodin
- Krytie: IP54
- Rozmery: 290 × 190 × 55 mm
- Hmotnosť: 1,7 kg
- Pracovná teplota: –15 až +50 °C
Typické použitie
- lokalizacia prerusenia kabelov
- diagnostika skratov a porúch izolácie
- meranie dĺžky káblov
- testovanie telekomunikačných káblov
- servis a údržba energetických rozvodov
obsah balenia
- reflektometer Megger TDR2050
- sada meracích káblov
- nabíjačka AC/DC
- transportný kufor
- softvér TraceXpert pre PC
- USB kábel pre prenos údajov
- Lokalizácia porúch na kovových kábloch
- Meranie s rozlíšením až 0,1 m
- Maximálny dosah merania až 20 km
- Farebný grafický displej 800 × 480 px
- Vstavaná pamäť až 100 uložených meraní
- USB pripojenie k PC a softvér TraceXpert
- Ochrana vstupu až 600 V CAT IV
- Automatické vyhľadávanie porúch funkcí AutoFind
Obsah balenia
- reflektometr Megger TDR2050
- sada měřicích kabelů
- nabíječka AC/DC
- transportní kufr
- software TraceXpert pro PC
- USB kabel pro přenos dat
Časté otázky
- Aký je maximálny dosah merania Megger TDR 2050?
- Maximálny dosah merania je až 20 000 m (20 km) s minimálnym rozlíšením 0,1 m.
- Aké sú hlavné funkcie reflektometra TDR 2050?
- Prístroj ponúka lokalizáciu porúch na kovových kábloch, automatické vyhľadávanie porúch (AutoFind), technológiu Step TDR, zosilnenie závislé od vzdialenosti (DDG) a označovanie stôp.
- Aká je Ochrana vstupu a krytie prístroja?
- Ochrana vstupu je až 600 V CAT IV, krytie IP54. Prístroj je vhodný pre profesionálne použitie v priemysle, energetike a telekomunikáciách.
- Aké sú možnosti pripojenia a softvéru?
- Prístroj má USB pripojenie k PC a softvér TraceXpert pre sťahovanie, analýzu a tvorbu reportov z nameraných údajov.
