+421 918 272 130Metrel A 1532 - EVSE adaptér 400 V (3 fázy)

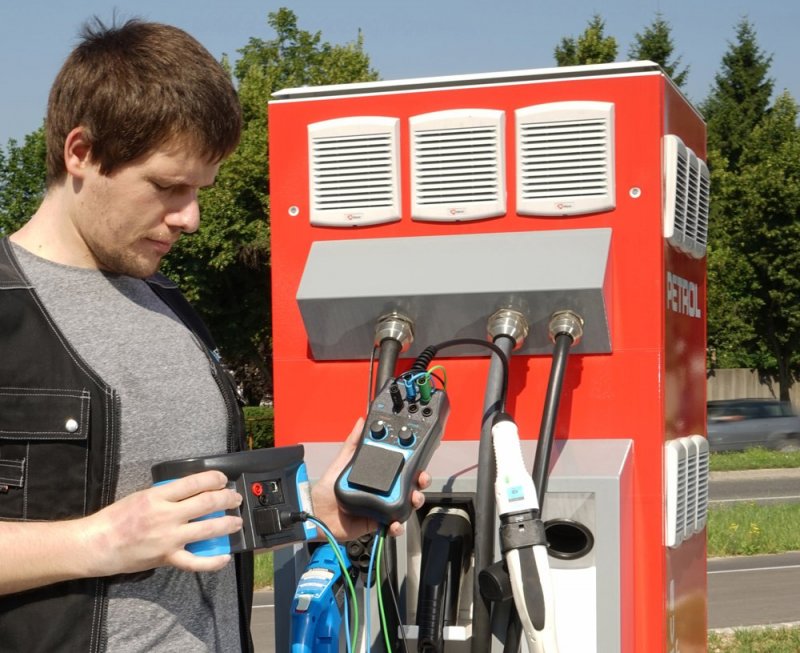

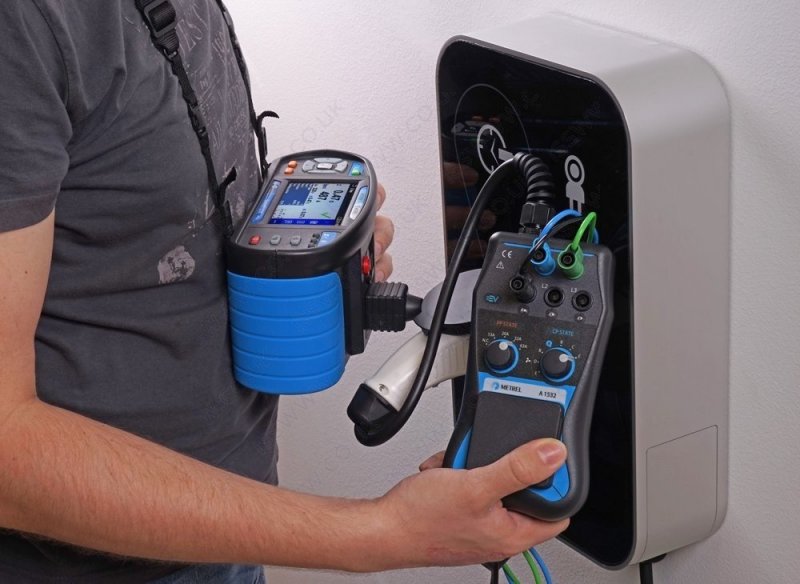

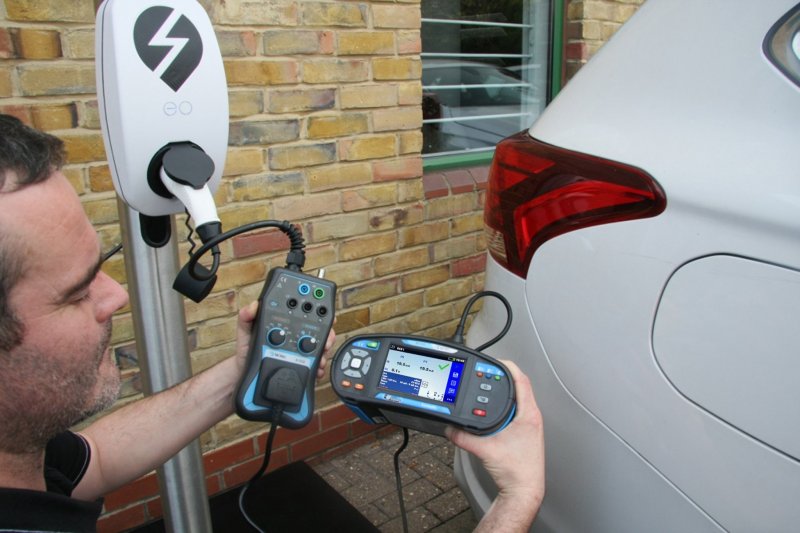

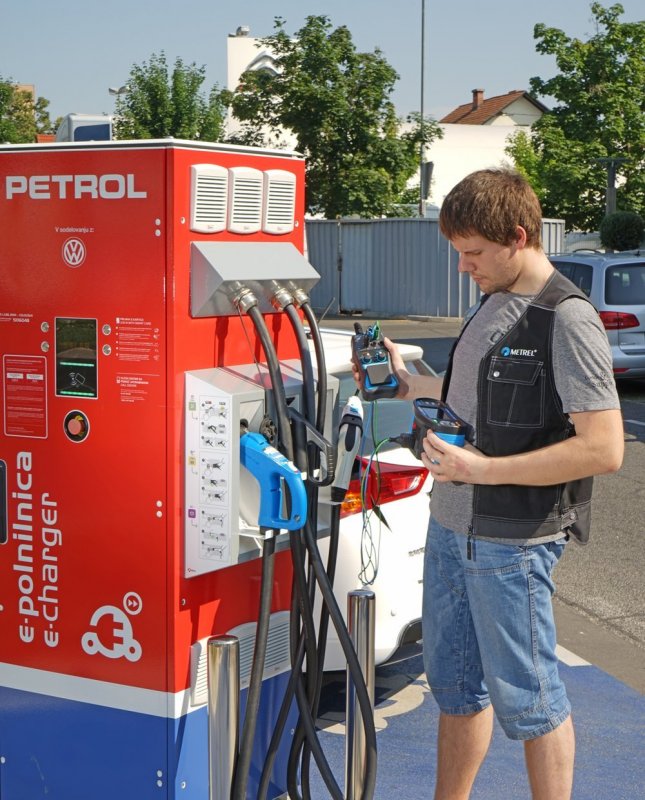

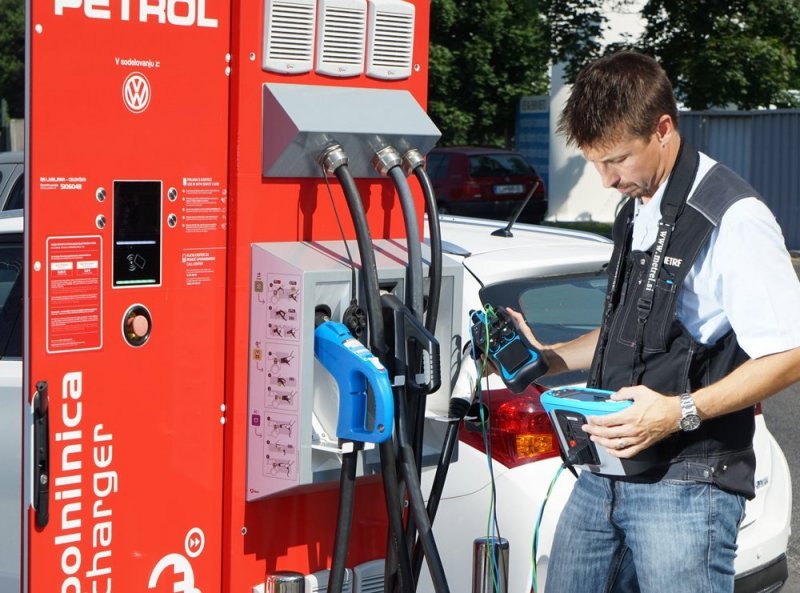

A1532 je špeciálny doplnok určený na testovanie nabíjacích staníc pre elektrické vozidlá (EVSE). Slúži na overenie elektrickej bezpečnosti a tiež na funkčný test nabíjacej stanice. Vo výstupe pre Eurotest je Fáza L1. Prednostne je určený ako príslušenstvo k MI 3152 EurotestXC a MI 3155 EurotestXD.
Pomocníka pri vykonávaní revízií EV nabíjacích staníc nájdeteTU.

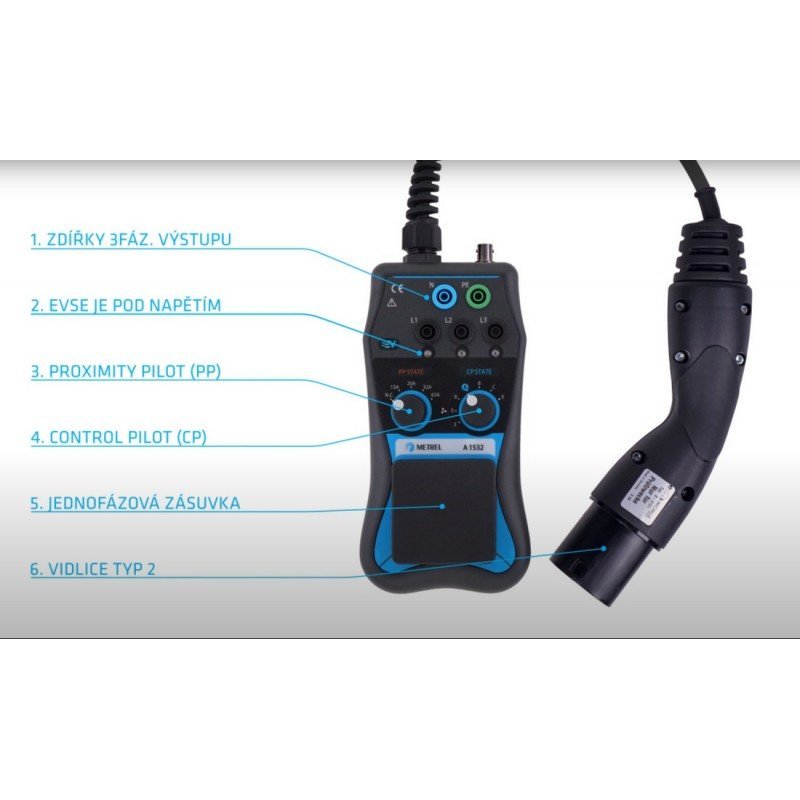

Pomocou EVSE adaptéru A 1532 je možné testovať bezpečnostné a funkčné prvky nabíjacích staníc pre elektrické vozidlá, ktoré sú vybavené nabíjacou zásuvkou Mennekes typ 2 Mode 3. Tieto zásuvky obsahujú dva signálne kontakty PP (Proximity Pilot) a CP (Control Pilot), ktoré indikujú pripojenie elektrického vozidla k nabíjacej zásuvke, maximálny prúd zaťažiteľnosti nabíjacieho kábla elektrického vozidla a zahajujú nabíjanie príslušným prúdom, ak je vyhodnotená kompatibilita podmienok nabíjania pre pripojené elektrické vozidlo.
Parametre:
| Vstupné napätie | 400 V (3 fázy) |
| Kmitočet | 50 Hz |
| Meracie prúd | 13 A, 20 A, 32 A, 63 A |
| Meracie zásuvka | typ 2 |
| Režim pripojenia | MODE 3 dle STN EN 61851-1 |
| Kategória prepätia | 300V CAT II |
| Krytie prístroja | IP40 |
| Trieda ochrany | II (dvojitá izolácia) |
| Rozmery | 200 mm x 100 mm x 70 mm |
| hmotnosť | 0,82 kg |
| rozsah pracovných teplôt | 0 ... 40 °C |
Adaptér A1532 je na rôznych úrovniach kompatibilný s týmito revíznymi prístrojmi
(Pozri katalógový list):
- MI 3155 EurotestXD
- MI 3152 EurotestXC
- MI 3152H EurotestXC 2,5 kV
- MI 3102 BT EurotestXE
- MI 3102H BT EurotestXE 2,5 kV
- MI 3125 BT Eurotest COMBO
- MI 3100 SE EurotestEASI
- MI 3100 s EurotestEASI
- MI 3125 EurotestCOMBO
- MI 3105 EurotestXA
- MI 3101 EurotestAT
Pomocou EVSE adaptéru A 1532 je možné testovať bezpečnostné a funkčné prvky nabíjacích staníc pre elektrické vozidlá, ktorý pracuje s vybranými prístrojmi na testovanie elektrických inštalácií zn. Metrel. Tieto zásuvky obsahujú dva signálne kontakty PP (Proximity Pilot) a CP (Control Pilot), ktoré indikujú pripojenie elektrického vozidla k nabíjacej zásuvke, maximálny prúd zaťažiteľnosti nabíjacieho kábla elektrického vozidla a zahajuje nabíjanie príslušným prúdom, ak je vyhodnotená kompatibilita podmienok nabíjania pre pripojené elektrické vozidlo.

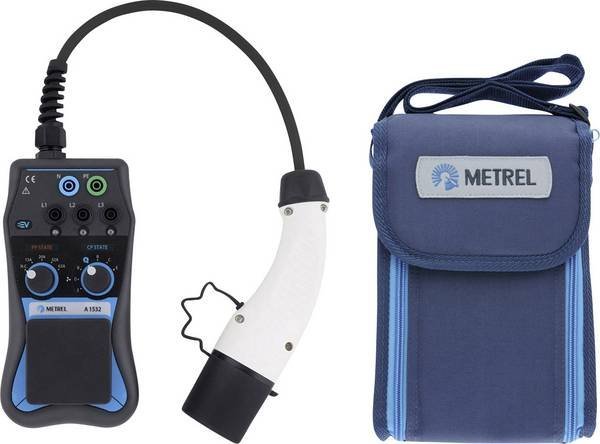

Rozsah dodávky:
- Prístroj A1532
- Návod na použitie
- Taška na prístroj
- Záručný list
- Kartónový obal
- MI 3155 EurotestXD
- MI 3152 EurotestXC
- MI 3152H EurotestXC 2,5 kV
- MI 3102 BT EurotestXE
- MI 3102H BT EurotestXE 2,5 kV
- MI 3125 BT Eurotest COMBO
- MI 3100 SE EurotestEASI
- MI 3100 s EurotestEASI
Obsah balenia
- Přístroj A1532
- Návod k používání
- Brašna na přístroj
- Záruční list
- Kartónový obal
Normy a zhoda
STN EN 61851-1, EN 61851-1
Časté otázky
- Na čo slúži EVSE adaptér Metrel A 1532?
- A 1532 je špeciálny doplnok určený na testovanie nabíjacích staníc pre elektrické vozidlá (EVSE). Slúži na overenie elektrickej bezpečnosti a funkčný test nabíjacej stanice s nabíjacou zásuvkou Mennekes typ 2 Mode 3.
- S ktorými meracími prístrojmi je kompatibilný adaptér A 1532?
- adaptér A 1532 je kompatibilný s MI 3155 EurotestXD, MI 3152 EurotestXC, MI 3152H EurotestXC 2,5 kV, MI 3102 BT EurotestXE, MI 3102H BT EurotestXE 2,5 kV, MI 3125 BT Eurotest COMBO, MI 3100 SE EurotestEASI, MI 3100 s EurotestEASI a ďalšími revíznymi prístrojmi Metrel.
- Aké sú hlavné technické parametre adaptéru A 1532?
- Vstupné napätie 400 V (3 fázy), Kmitočet 50 Hz, meracie prúdy 13 A, 20 A, 32 A, 63 A, meracie zásuvka typ 2, režim Mode 3 dle STN EN 61851-1, kategória prepätia 300V CAT II, krytie IP40, trieda ochrany II, rozmery 200 mm x 100 mm x 70 mm, hmotnosť 0,82 kg, rozsah pracovných teplôt 0...40 °C.
