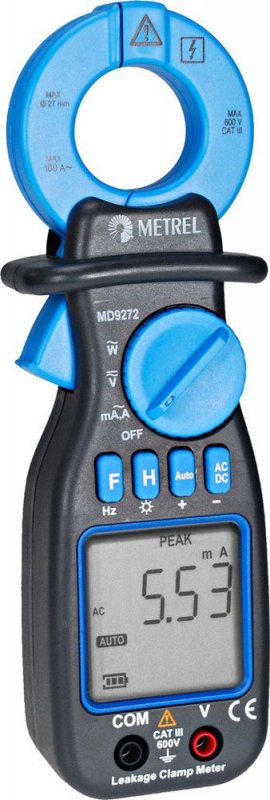

Metrel MD 9272 - Kompaktný kliešťový merač únikových prúdov do 100 A
Značka: Metrel
EAN:: 3831063424215
MPN: MD 9272
Kód produktu:: MD9272
Skladom u dodávateľa (termín upresníme)
438,36 €−12%Najnižšia cena za 30 dní pred touto zľavou: 438,36 €. Z tejto ceny sa zo zákona počíta výška zľavy.
383,76 €s DPH/ 1 ks
312,00 € bez DPH
ks
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Metrel MD 9272 - Kompaktný kliešťový merač únikových prúdov do 100 A
Metrel MD9272 - Kompaktný kliešťový merač únikových prúdov, výkonov a skreslenia
kompaktný kliešťový merač únikových prúdov, výkonov a skreslenia
Funkcie a vlastnosti prístroja:
Meranie:
- striedavých prúdov s rozlíšením až 10 µA
- striedavého a jednosmerného napätia
- celkového harmonického skreslenia
- jednotlivých harmonických zložiek
- faktor vrcholu
- činného, zdanlivého, jalovému výkonu
- účinník
- fázový posun
Ďalšie parametre:
- meria skutočnú efektívnu hodnotu TRMS
- LCD podsvietený displej
- funkcia HOLD, MAX, MIN, PEAK
- automatické prepínanie rozsahov
- automatické vypínanie

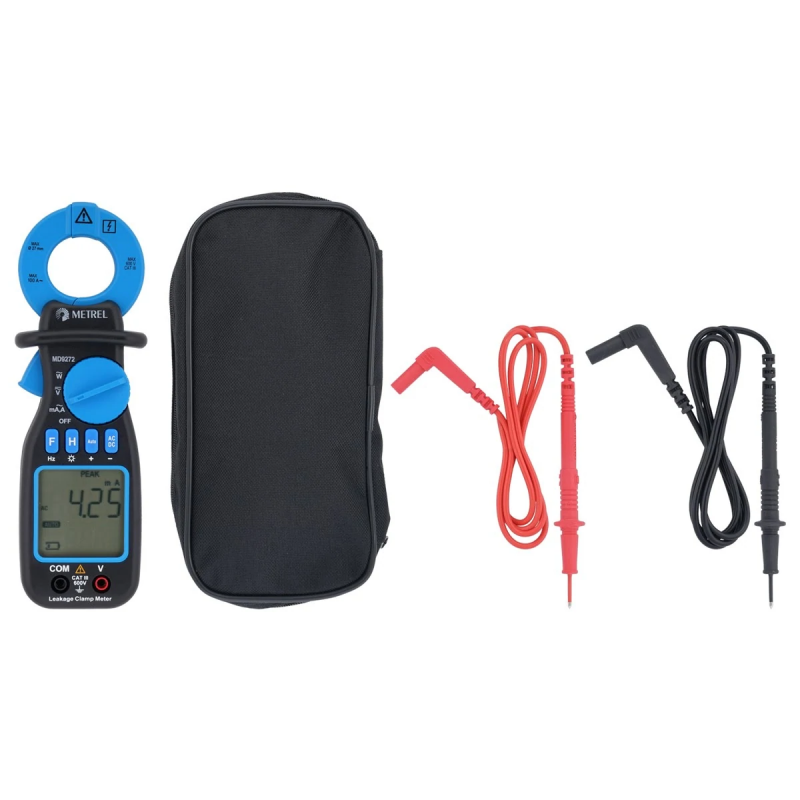

Rozsah dodávky:
- Prístroj MD 9272
- 2 ks meracie shnury
- 2 ks batéria 1,5 V
- Puzdro
- Záručný list
- Návod na použitie v AJ.
- Kartónový obal
Technické parametre:
Striedavý TRMS prúd
| Rozsah / rozlíšenie | Chyba merania |
| 40 mA / 10 µA | ±(0,8 % z MH + 3 D)* |
| 400 mA / 100 µA | |
| 4 A / 1 mA | |
| 40 A / 0,01 A | ±(1 % z MH + 3 D)* |
| 100 A / 0,1 A | ±(1,2 % z MH + 3 D)* |
Striedavé TRMS napätie
| Rozsah / rozlíšenie | Chyba merania |
| 40 V / 0,1 V | ±(0,5 % z MH + 4 D)* |
| 400 V / 0,1 V | ±(0,5 % z MH + 2 D)* |
| 600 V / 1 V |
Celkové harmonické skreslenie
| Rozsah / rozlíšenie | Chyba merania |
| 0,0 ÷ 99,9 % / 0,1 % | ±(2 % z MH + 3D)* |
| 100 ÷ 999 % / 1 % |
Kmitočet
| 45 ÷ 500 Hz / 0,1 Hz | ±(0,5 % MH + 2 D)* |
Jednotlivé harmonické zložky (na rozsahoch mA, A, V)
| Harmonické/Funkcia | mA, A | V |
| 1 ÷ 9 | ±(1 % z MH + 3 D)* | ±(0,5 % MH + 2 D)* |
| 10 ÷ 19 | ±(2 % z MH + 3 D) | ±(1 % MH + 2 D) |
Faktor vrcholu (na rozsahoch mA, A, V)
| Funkcia | Rozsah / rozlíšenie | Chyba merania |
| mA, A, V | 1,00 ÷ 2,99 / 0,01 | ±(2 % z MH + 2D)* |
| 3,00 ÷ 9,99 / 0,01 | ±(3 % z MH + 5D)* |
Špičková hodnota
| Funkcia | Vzorkovanie | Rozsah / rozlíšenie | Chyba merania |
| mA, A | 25 us | 40 mA / 10 uA | ±(3 % z MH + 3 D)* |
| 400 mA / 0,1 mA | |||
| 4 A / 1 mA | |||
| 40 A / 10 mA | |||
| 100 A / 0,1 A | |||
| V | 40 V / 0,1 V | ||
| 400 V / 0,1 V | |||
| 600 V / 1 V |
Výkon, účinník, fázový posun
| Funkcia | Rozsah / rozlíšenie | Chyba merania |
| W, VAr, VA | 0,000 ÷ 9,999 / 0,001 W, VA, VAr | ±(1 % z MH + 30 D)* |
| 10,00 ÷ 99,99 / 0,01 W, VA, VAr | ||
| 100,0 ÷ 999,9 / 0,1 W, VA, VAr | ||
| 1000 ÷ 9999 / 1 W, VA, VAr | ||
| kW, kVAr, kVA | 10,00 ÷ 60,0 / 0,01 kW, kVA, kVAr | ±(2 % z MH + 30 D)* |
| účinník | 0,00 ÷ 1,00 / 0,01 | ±(1 % z MH + 1 D)* |
| fázový posun | -180,0° ÷ 180,0° / 0,1° | ±(1 % z MH + 4 D)* |
* MH značí meranú hodnotu, D značí digit
Chyby merania sú definované v rozsahu 1 % ÷ 100 % meracieho rozsahu.
Uvedené chyby merania platia v referenčných podmienkach, tj. v rozsahu teplôt 23°C ± 5°C pri relatívnej vlhkosti<70%.
Všeobecne:
| Napájanie | 2 x alkalická batéria 1,5 V, veľkosť AA |
| Displej | zákaznícky LCD 3 3/4 miesta + 3 miesta + ďalšie symboly |
| Trieda ochrany | II (dvojitá izolácia) |
| Prepäťová kategória | CAT III / 600 V |
| Max. priemer meraného vodiča | 28 mm |
| Rozmery | 185 x 62 x 42 mm |
| Hmotnosť | približne 210 g (bez batérií) |
| Maximálny meraný prúd | 100A |
- striedavých prúdov s rozlíšením až 10 µA
- striedavého a jednosmerného napätia
- celkového harmonického skreslenia
- jednotlivých harmonických zložiek
- faktora vrcholu
- činného, zdánlivého, jalového výkonu
Normy a zhoda
CAT III / 600 V, Trieda ochrany II (dvojitá izolácia)
Časté otázky
- Aký je maximálny meraný prúd prístroja Metrel MD 9272?
- Maximálny meraný prúd je 100 A s rozlíšením 0,1 A na najvyššom rozsahu.
- Aké napätie môže merať Metrel MD 9272?
- Prístroj meria striedavé napätie v rozsahu 40 V až 600 V s rozlíšením od 0,1 V do 1 V.
- Aké sú zdroje napájania prístroja?
- Prístroj je napájaný dvoma alkalickými batériami 1,5 V veľkosti AA.
- Aké merania harmonických zložiek je možné vykonať?
- Prístroj meria celkové harmonické skreslenie (0,0 až 999 %) a jednotlivé harmonické zložky (1. až 19. harmonická).
