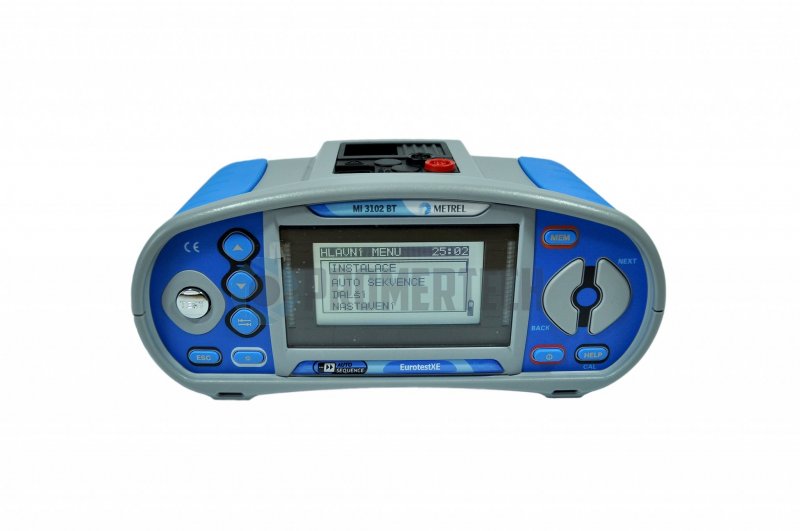

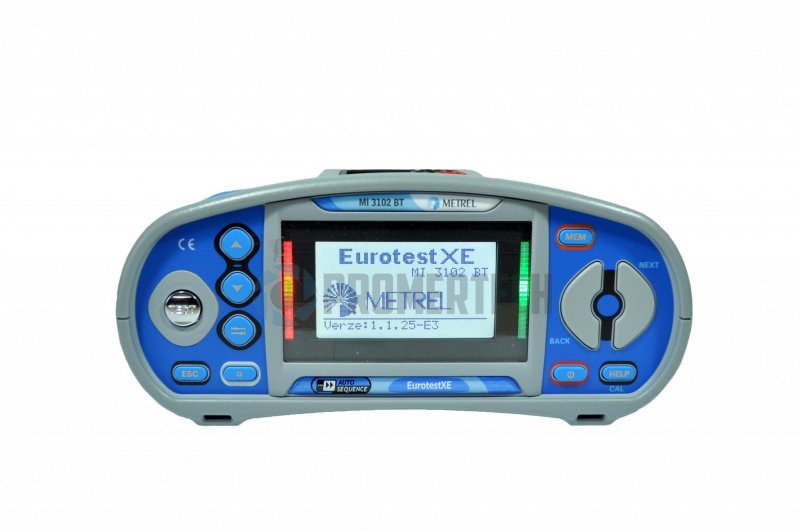

Metrel MI 3102 BT EurotestXE - Tester elektrických inštalácií do 1000 MΩ

Revízny prístroj MI 3102 BT Eurotest XE je multifunkčným zariadením s viacerými možnosťami merania. Vďaka modulu Bluetooth je teraz evidovanie až 1800 výsledkov a ich neskorší prenos do PC s vyhodnocovaním ešte jednoduchšie ako na predchádzajúcich prístrojoch. Prístroj MI 3102 BT umožňuje vykonávať všetky merania podľa normy ČSN EN 61557. Eurotest XE ďalej umožňuje on-line monitorovať napätie na svorkách, určiť poradie fáz, merať odpor uzemnenia, osvetlenie, prúd TRMS, výkon, účinník, harmonické zložky. EurotestXE má menu v češtine. Výsledky merania je možné uložiť do pamäte prístroja a preniesť do PC, kde je možné ich spracovať v programe EuroLink PRO, ktorý je súčasťou dodávky prístroja. Pre tvorbu revíznych protokolov je potrebné zakúpiť SW Eurolink PRO PLUS.

Pozor !! Prístroj je tiež možné si požičať

Funkcie prístroja:

Meranie spojitosti

Skratový prúd pri meraní spojitosti je minimálne 200 mA. Meranie prebieha s automatickým prepólovaním skúšobného prúdu. Je možné kompenzovať odpor prívodných vodičov. Je možné nastaviť hraničnú hodnotu prechodového odporu.

Vodivé spojenie - druhá možnosť merania spojitosti, slúži na "pískanie" obvodov, hľadanie skratov a pod. EurotestXE v tejto funkcii pracuje ako ohmmetr s meracím prúdom približne 7 mA.

Meranie izolačných odporov

Izolačné odpory môžu byť merané napätím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Je možné nastaviť meznú hodnotu izolačného odporu.

Meranie v IT sieťach

Možno vykonávať test strážcov izolácií a meranie únikového prúdu pri stave jednej poruchy.

Test prúdových chráničov

Možno testovať prúdové chráničky typu AC, A, F, B, B+, EV RCD, MI RCD, PRCD, PRCD-K, PRCD-S štandardný a selektívny S s menovitým rozdielovým prúdom 10 mA až 1000 mA. Test možno vykonávať ako manuálne, tak automaticky a každý test možno vykonať ako kladnou, tak zápornou poluvlnou. Pri teste je vykonávané porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas možno merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej možno merať spúšťací rozdielový prúd I? postupne narastajúcim prúdom a samozrejme aj dotykové napätie bez spustenia prúdového chrániča.

Meranie skutočnej impedancie poruchovej slucky/siete a skratového prúdu, meranie úbytku napätia ?U%

Prístroj meria skutočnú impedanciu poruchovej slucky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez spustenia.

EurotestXE má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na jistenie obvodu.

Meranie zemných odporov a rezistivity pôdy

Prístroj umožňuje merať trívodičovou metódou alebo dvoma klešťovými prístrojmi bez rozpojenia meraného obvodu a bez zatláčania sond! Ďalej je možné merať rezistivitu pôdy pomocouA 1199.

Prúd, únikový prúd

Meria sa klešťovým prístrojom; je zobrazovaná skutočná efektívna hodnota TRMS.

Výkon, účinník, celkové harmonické skreslenie, harmonické zložky

P, S, Q, PF, THDu, THDi, h0 ÷ h11

Meranie osvetlenia

Osvetlenie je možné merať pomocou externej sondyA 1172aleboA 1173.

Poradie fáz

Prístroj indikuje poradie fáz a ďalej chybové stavy (napr. neprítomnosť niektorého fázového napätia).

Test prítomnosti napätia na ochrannom vodiči

Prístroj automaticky testuje, či nie je na PE prítomné nebezpečné napatie.

Monitor napätia na svorkách

Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.

Grafická funkcia pomoci

Zobrazí na displeji možnosti pripojenia prístroja k meranému objektu a ďalšie pomocné informácie.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte EurotestuXEje možné uložiť až 1800 meranía neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného software PC softvér Metrel ES Manager, ktorý je v češtine! Pred meraním je možnénavyše pomocou softvéru EuroLink Pro vytvoriťpresnú štruktúru meranej inštalácie a tú preniesť do Eurotestu. Nasledujúca revízia a ukladanie výsledkov do pamäte sa tým urýchli.

Ďalšie vlastnosti:

• AUTO SEQUENCE- automaticky vykonáva preddefinované meracie postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
• EurotestXE má české menu.
• PortRS 232aUSBna pripojenie k PC; údaje je možné prenášať aj pomocou vstavanéhoBluetoothmodulu.
• PC softvér Metrel ES Manager v českej verzii je súčasťou dodávky.
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v češtine.
• Na napájanie je možné použiť akumulátory a nabíjať ich priamo v prístroji. Akumulátory aj nabíjačka sú súčasťou dodávky.
• AplikáciaEuroLink Android APP(voliteľné príslušenstvo).
• Veľmi malé rozmery a hmotnosť.
• Rozsiahle príslušenstvo je súčasťou dodávky.

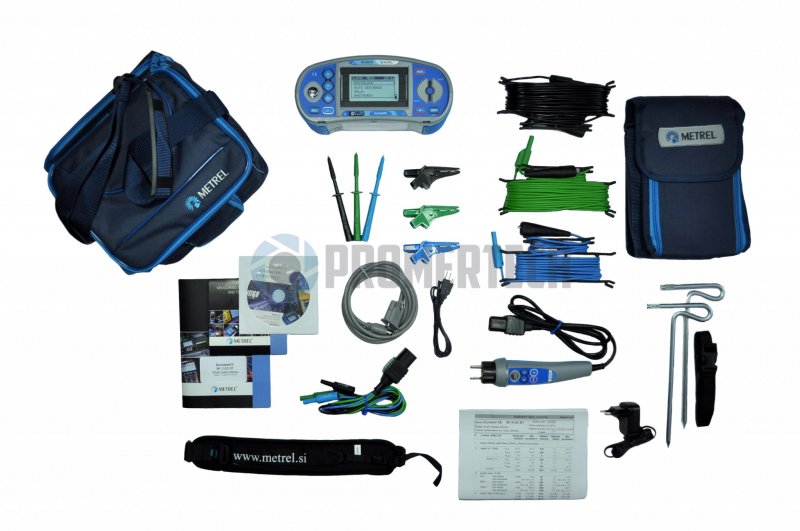

Rozsah dodávky:

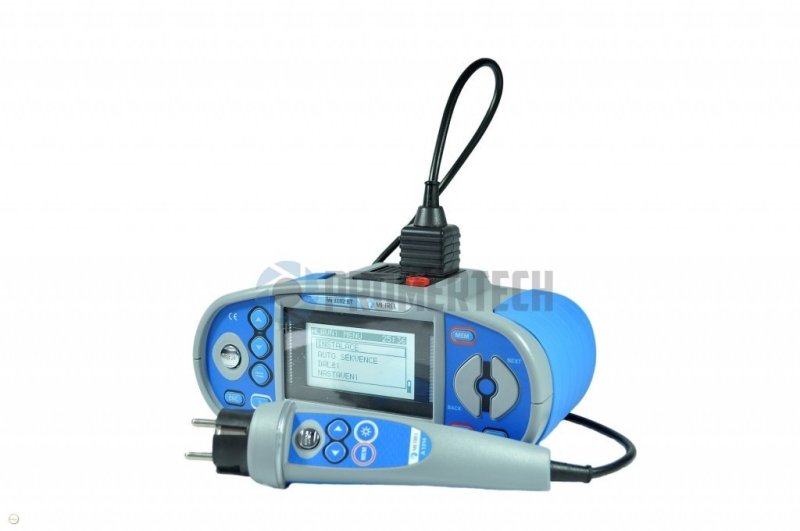

Prístroj Metrel MI 3102 BT Eurotest XE Zástrčkový ovládač, 1,5 m Meracie vedenie, 3 x 1.5 mň Sada na meranie zemných odporov (meracie vedenie 4 m, meracie vedenie 20 m, 2 ks, kovový kolík, 2 ks, brašňa) Sieťový adaptér + 6 ks NiMH akumulátorov, typ AA PC softvér EuroLink PRO Meracie hroty, 3 ks Krokodílka, 3 ks Kábel RS232 - PS/2 Kábel USB Remienok Taška Tlačená stručná používateľská príručka v češtine Návod na použitie prístroja v češtine na CD Kalibračný list
