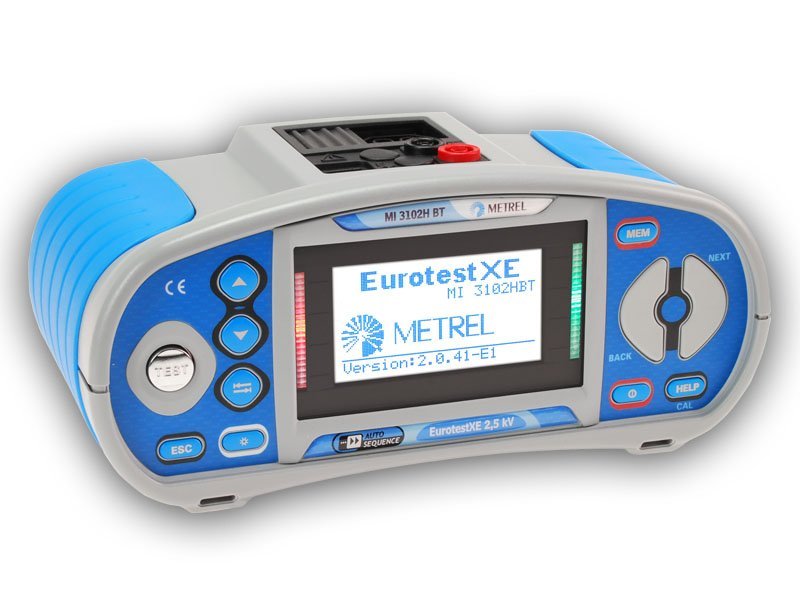

Metrel MI 3102H BT EurotestXE 2,5 kV - Tester elektrických inštalácií do 2

Prístroj MI 3102H BT umožňuje vykonávať všetky merania podľa normy ČSN EN 61557. Prístroj umožňuje on-line monitorovať napätie na svorkách, určiť poradie fáz, merať odpor uzemnenia, osvetlenie, prúd TRMS, výkon, účinník, harmonické zložky. MI 3102H BT vie navyše vykonávať meranie izolačného odporu napätím až 2,5 kV (meraný rozsah je až 20 GΩ) a tiež vykonávať diagnostický test stavu izolácie výpočtom parametrov PI a DAR.

Funkcie prístroja:

Meranie spojitosti

Skratový prúd pri meraní spojitosti je minimálne 200 mA. Meranie prebieha s automatickým prepólovaním skúšobného prúdu. Je možné vykompenzovať odpor prívodných vodičov. Možno nastaviť hraničnú hodnotu prechodového odporu.

Vodivé spojenie - slúži na "pískanie" obvodov, hľadanie skratov a pod. EurotestXE v tejto funkcii pracuje ako ohmmetr s meracím prúdom asi 7 mA.

Meranie izolačných odporov

Izolačné odpory môžu byť merané napätím 50 / 100 / 250 / 500 / 1000 / 2500 V do hodnoty až 20 GΩ. Je možné nastaviť hraničnú hodnotu izolačného odporu.

Diagnosticke testy

Lze merať dielektrický absorpčný pomer DAR a polarizačný index PI.

Test prúdových chráničov

Lze testovať prúdové chráničky typu AC, A, F, PRCD, PRCD-K, PRCD-S štandardný a selektívny S s menovitým rozdielovým prúdom 10 mA až 1000 mA. Test lze vykonávať ako manuálne, tak automaticky a každý test lze vykonať ako kladnou, tak zápornou poluvlnou. Pri teste je vykonávané porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas lone merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej lone merať spúšťací rozdielový prúd I? postupne narústajúcim prúdom a samozrejme i dotykové napätie bez spustenia prúdového chrániča.

Meranie skutočnej impedancie poruchovej slucky/siete a skratového prúdu, meranie úbytku napätia ?U%

Prístroj meria skutočnú impedanciu poruchovej slucky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez spustenia.

EurotestXE má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na jistenie obvodu.

Meranie zemných odporov a rezistivity pôdy

Prístroj umožňuje merať trojvodičovou metódou alebo dvoma klešťovými prístrojmi bez rozpojenia meraného obvodu a bez zatláčania sond! Ďalej je možné merať rezistivitu pôdy.

Prúd, únikový prúd

Meria sa klešťovým prístrojom; je zobrazovaná skutočná efektívna hodnota TRMS.

Výkon, účinník, celkové harmonické skreslenie, harmonické zložky

P, S, Q, PF, THDu, THDi, h0 ÷ h11

Meranie osvetlenia

Osvetlenie je možné merať pomocou externej sondy.

Poradie fáz

Prístroj indikuje sled fází a ďalej chybové stavy (napr. neprítomnosť niektorého fázového napätia).

Test prítomnosti napätia na ochrannom vodiči

Prístroj automaticky testuje, či nie je na PE prítomno nebezpečné napatie.

Monitor napätia na svorkách

Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.

Grafická funkcia pomoci

Zobrazí na displeji možnosti pripojenia prístroja k meranému objektu a ďalšie pomocné informácie.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte EurotestuXE sa dá uložiť až 1800 meraní a neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného softvéru EuroLink Pro, ktorý je v češtine! Pred meraním sa navyše pomocou softvéru EuroLink Pro dá vytvoriť presná štruktúra meranej inštalácie a tú preniesť do Eurotestu. Nasledujúca revízia a ukladanie výsledkov do pamäte sa tým urýchli.

Ďalšie vlastnosti

• AUTO SEQUENCE - automaticky vykonáva preddefinované meracie postupy (AUTO TT, AUTO TN rcd, AUTO TN)
• EurotestXE má české menu.
• Port RS 232 aj USB na pripojenie k PC; údaje sa dajú prenášať aj pomocou vstavaného modulu Bluetooth.
• PC softvér EuroLink Pro v českej verzii je súčasťou dodávky.
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v češtine.
• Na napájanie sa dajú použiť akumulátory a nabíjať ich priamo v prístroji. Akumulátory aj nabíjačka sú súčasťou dodávky.
• Aplikácia EuroLink Android (voliteľné príslušenstvo).
• Veľmi malé rozmery a hmotnosť.
• Rozsiahle príslušenstvo je súčasťou dodávky.

Rozsah dodávky:

• MI 3102H BT EurotestXE
• Plug commander (sieťová vidlica s ovládacími tlačítkami)
• Meracie vedenie pre meranie izolačných odporov napätím 2,5 kV
• Univerzálne meracie vedenie zakončené banánkami umožňuje meranie pomocou meracích hrotov a krokodílových svork
• Krokodílové svorky: 1 ks čierna, 1 ks modrá, 1 ks zelená
• Meracie hroty: 1 ks čierny, 1 ks modrý, 1 ks zelený
• Sada na meranie zemných odporov (meracie vedenie 20 m, 2 ks, meracie vedenie 4 m, 1 ks, kovový kolík, 2 ks, prepravná taška)
• NiMH akumulátor, 6 ks
• Sieťový adaptér na nabíjanie akumulátorov
• Softvér EuroLink Pro
• Kábel RS 232 - PS/2
• Kábel USB
• Prepravná taška na prístroj a príslušenstvo
• Remienok na zavesenie prístroja na krk
• CD so českou dokumentáciou
• Stručná používateľská príručka
• Kalibračný list
• Záručný list
• Kartónový obal
