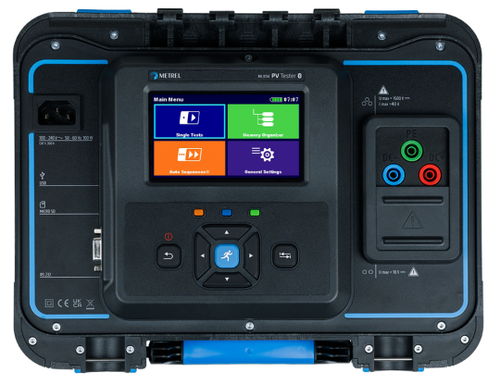

Metrel MI 3114 PS - Multifunkčný prístroj na testovanie do 1500 V

Metrel MI 3114 PS - Multifunkčné zariadenie na testovanie fotovoltaiky

MI 3114 PV Tester je výkonný prístroj na testovanie fotovoltaických systémov s maximálnym napätím systému do 1500 V a maximálnym skratovým prúdom 40 A.
Podporuje testovanie v súlade s normou IEC 62446-1 a pokrýva všetky testy kategórie 1. To zahŕňa merania ako izolačný odpor, skratový prúd Isc, napätie bez záťaže Uoc, prepočet nameraných výsledkov na hodnoty STC a porovnanie so jmenovitými hodnotami uvedenými výrobcom fotovoltaického panelu. Intenzita žiarenia a teplota sa merajú v reálnom čase pomocou bezdrôtovej diaľkovej jednotky.
Okrem toho, všetky testy kategórie 1 je možné vykonať v jednom automatickom teste na jeden stisk tlačidla Start.

Prístroj sa ovláda pomocou veľkého farebného dotykového displeja, z ktorého je možné pripraviť a spustiť vybrané testy alebo merania, ukladať výsledky a prehliadať ich.
Je tiež možné zmeniť predtým zadané údaje nesprávne parametre na už vykonanom meraní alebo skupine meraní.

Meranie

1500V izolačný odpor reťazca (stringu)
Spojitosť PE vodičov
Test zapojenia
Meranie skratového prúdu Isc a napätia bez záťaže Uoc
Bezdrôtové meranie intenzity slnečného žiarenia a teploty panelov

Hlavné vlastnosti

Automatický test pre testy kategórie 1
Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
Oprava dôsledne nesprávne zadaných hodnôt parametrov na už vykonaných meraniach alebo skupiny meraní
Organizátor pamäte, operácie na jednotlivých meraniach alebo skupine meraní, vyhľadávanie, databáza PV modulov
Bezdrôtová (Wi-Fi) vzdialená jednotka na meranie žiarenia a teploty článkov
AUTOSEQUENCE
PC SW Metrel ES Manager na prípravu štruktúry merania a merania vopred, nahranie / stiahnutie štruktúry, prehliadanie výsledkov, vygenerovanie správy z merania.

Použitie

Testovanie veľkých 1500V PV elektrární
Počiatočná kontrola inštalácií
Periodické testovanie
Testy v rámci údržby
Vyhľadávanie porúch
Tvorba správy z merania

Normy:

Funkčnosť
STN STN EN 62446-1
STN STN EN 62446-2

Elektromagnetická kompatibilita

STN STN EN 61326-1
Bezpečnosť
STN STN EN 61010-1
EN 61010-2-30
EN 61010-031

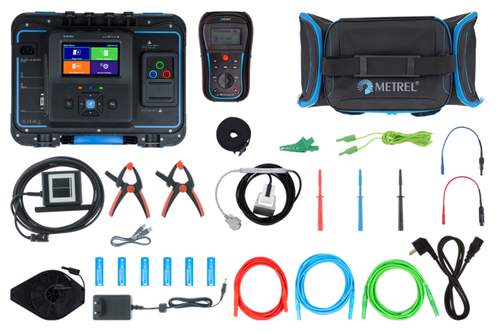

Rozsah dodávky:

Prístroj MI 3114
A 1790 RED, meracie vedenie 3m červené 2,5mm2
A 1790 BLU, meracie vedenie 3m modré 2,5mm2
A 1792, meracie vedenie 3m zelené 0,75mm2
S 2146, sada adaptérov MC4 / banán
A 1509, meracie vedenie 50m čierne 0,75mm2
A 1012, meracie vedenie 4m zelené 0,75mm2
A 1309, krokodílka zelená
A 1014, meracie hroty čierne
A 1015, meracie hroty modré
A 1016, meracie hroty červený
A 1727, USB kábel typ A/B
A 1728, sieťový napájací kábel 2m
A 1551, taška veľkosť L
PC SW Metrel ES Manager (voľne stiahnuteľný zo stránok výrobcu)
P 1000-EU, licencia Basic
Kalibračný certifikát pre MI 3114
+ navyše oproti sade ST získate:
A 1785, bezdrôtová vzdialená jednotka
A 1833, snímač teploty
A 1834, senzor zarenia
2x A1835, upinacia kliesta
A 1791 pás na zavesenie
S 2080, 6 ks NiMH batérií AA 1,2V 2100mAh
A 1548, napájací adaptér 12V/0,5A
Kalibračný certifikát pre A 1785

1500V izolačný odpor reťazca (stringu)
Spojitosť PE vodiča
Test zapojenia
Meranie skratového prúdu Isc a napätie bez záťaže Uoc
Bezdrôtové meranie intenzity slnečného žiarenia a teploty panelov
Automatický test pre testy kategórie 1
Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
Oprava dôsledne nesprávne zadaných hodnôt parametrov na už vykonaných meraniach alebo skupinách meraní

Obsah balenia

Přístroj MI 3114
A 1790 RED, měřící kabel 3m červený 2,5mm2
A 1790 BLU, měřící kabel 3m modrý 2,5mm2
A 1792, měřící kabel 3m zelený 0,75mm2
S 2146, sada adaptérů MC4 / banánek
A 1509, měřící kabel 50m černý 0,75mm2
A 1012, měřící kabel 4m zelený 0,75mm2
A 1309, krokosvorka zelená
A 1014, měřící hrot černý
A 1015, měřící hrot modrý
A 1016, měřící hrot červený
A 1727, USB kabel typ A/B
A 1728, síťový napájecí kabel 2m
A 1551, taška velikost L
PC SW Metrel ES Manager (volně stažitelný ze stránek výrobce)
P 1000-EU, licence Basic
Kalibrační certifikát pro MI 3114
+ navíc oproti sade ST získate:
A 1785, bezdrôtová vzdialená jednotka
A 1833, snímač teploty
A 1834, snímač žiarenia
2x A1835, upínacie kliešte
A 1791 popruh na zavesenie
S 2080, 6 ks NiMH batérií AA 1,2V 2100mAh
A 1548, napájací adaptér 12V/0,5A
Kalibračný certifikát pre A 1785

Normy a zhoda

IEC 62446-1, STN EN 62446-1, STN EN 62446-2, STN EN 61326-1, STN EN 61010-1, EN 61010-2-30, EN 61010-031

Časté otázky

Aké je maximálne napätie systému, ktoré prístroj Metrel MI 3114 PS zvláda?: Maximálne napätie systému je 1500 V s maximálnym skratovým prúdom 40 A.
Podporuje prístroj automatické testy podľa noriem?: Áno, prístroj podporuje automatické testy kategórie 1 v súlade s normou IEC 62446-1 a pokrýva všetky požadované merania.
Má prístroj bezdrôtové meranie?: Áno, prístroj je vybavený bezdrôtovou (Wi-Fi) vzdalenou jednotkou na meranie intenzity slnečného žiarenia a teploty panelov v reálnom čase.
Aké normy a štandardy spĺňa prístroj?: Prístroj spĺňa normy IEC 62446-1, EN 62446-1, EN 62446-2, EN 61326-1, EN 61010-1, EN 61010-2-30 a EN 61010-031.
