+421 918 272 130Metrel MI 3114 ST - Multifunkčný prístroj na testovanie 1500 V
Prístroj MI3114 vo verzii Standard SET ponúka menej príslušenstva v porovnaní s Profi SET, ale samotný prístroj je v oboch setoch identický.
Funkčnosť a technické parametre prístroja zostávajú rovnaké, rozdiel teda spočíva iba v rozsahu dodávaného príslušenstva, ktoré môže ovplyvniť pohodlie alebo všestrannosť pri používaní.
MI 3114 PV Tester je výkonný prístroj na testovanie fotovoltaických systémov s maximálnym napätím systému až do 1500 V a maximálnym skratovým prúdom 40 A.
Podporuje testovanie v súlade s normou IEC 62446-1 a pokrýva všetky testy kategórie 1. To zahŕňa merania ako izolačný odpor, skratový prúd Isc, napätie bez záťaže Uoc, prepočet nameraných výsledkov na hodnoty STC a porovnanie so menovitými hodnotami uvedenými výrobcom fotovoltaického panelu. Intenzita žiarenia a teplota sa merajú v reálnom čase pomocou bezdrôtovej dálkovej jednotky.
Okrem toho všetky testy kategórie 1 možno vykonať v jednom automatickom teste na jeden stisk tlačidla Start.

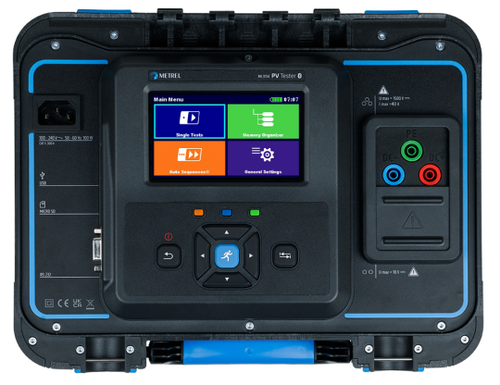

Prístroj sa ovláda pomocou veľkého farebného dotykového displeja, z ktorého možno pripraviť a spustiť vybrané testy alebo merania, ukladať výsledky a prehliadať ich.
Je tiež možné zmeniť predtým zadané údaje nesprávne parametre na už vykonanom meraní alebo skupine meraní.
Meranie
- 1500V izolačný odpor reťazca (stringu)
- Spojitosť PE vodičov
- Test zapojenia
- Meranie skratového prúdu Isc a napätia bez záťaže Uoc
- Bezdrôtové meranie intenzity slnečného žiarenia a teploty panelov
Hlavné vlastnosti
- Automatický test pre testy kategórie 1
- Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
- Oprava predtým nesprávne zadaných hodnôt parametrov na už vykonaných meraniach alebo skupine meraní
- Organizátor pamäte, operácie na jednotlivých meraniach alebo skupine meraní, vyhľadávanie, databáza PV modulov
- Bezdrôtová (Wi-Fi) vzdialená jednotka na meranie žiarenia a teploty článkov
- AUTOSEQUENCE
- PC SW Metrel ES Manager na prípravu štruktúry merania a merania vopred, nahranie / stiahnutie štruktúry, prehliadanie výsledkov, vygenerovanie správy z merania.
Použitie
- Testovanie veľkých 1500V PV elektrární
- Počiatočná kontrola inštalácií
- Periodické testovanie
- Testy v rámci údržby
- Vyhľadávanie porúch
- Tvorba správy z merania
Normy:
- Funkčnosť
- STN STN EN 62446-1
- STN STN EN 62446-2
elektromagnetická kompatibilita
- STN STN EN 61326-1
- Bezpečnosť
- STN STN EN 61010-1
- EN 61010-2-30
- EN 61010-031

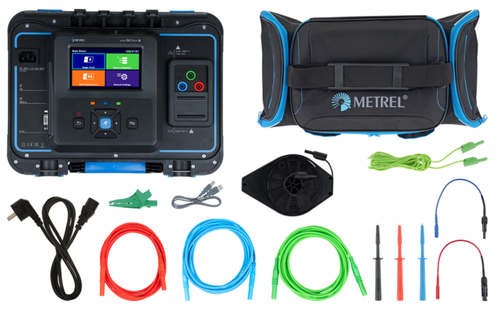

Rozsah dodávky:
- Prístroj MI 3114
- A 1790 RED, meracie vedenie 3m červené 2,5mm2
- A 1790 BLU, meracie vedenie 3m modré 2,5mm2
- A 1792, meracie vedenie 3m zelené 0,75mm2
- S 2146, sada adaptérov MC4 / banán
- A 1509, meracie vedenie 50m čierne 0,75mm2
- A 1012, meracie vedenie 4m zelené 0,75mm2
- A 1309, krokodílka zelená
- A 1014, meracie hroty čierne
- A 1015, meracie hroty modré
- A 1016, meracie hroty červené
- A 1727, USB kábel typ A/B
- A 1728, sieťový napájací kábel 2m
- A 1551, taška veľkosť L
- PC SW Metrel ES Manager (voľne stiahnuteľný zo stránok výrobcu)
- P 1000-EU, licencia Basic
- Kalibračný certifikát pre MI 3114
- 1500V izolačný odpor reťazca (stringu)
- Spojitosť PE vodiča
- Test zapojenia
- Meranie skratového prúdu Isc a napätia bez záťaže Uoc
- Bezdrôtové meranie intenzity slnečného žiarenia a teploty panelov
- Automatický test pre testy kategórie 1
- Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
- Oprava dôsledne nesprávne zadaných hodnôt parametrov na už vykonaných meraniach alebo skupinách meraní
Obsah balenia
- Přístroj MI 3114
- A 1790 RED, měřící kabel 3m červený 2,5mm2
- A 1790 BLU, měřící kabel 3m modrý 2,5mm2
- A 1792, měřící kabel 3m zelený 0,75mm2
- S 2146, sada adaptérů MC4 / banánek
- A 1509, měřící kabel 50m černý 0,75mm2
- A 1012, měřící kabel 4m zelený 0,75mm2
- A 1309, krokosvorka zelená
- A 1014, měřící hrot černý
- A 1015, měřící hrot modrý
- A 1016, měřící hrot červený
- A 1727, USB kabel typ A/B
- A 1728, síťový napájecí kabel 2m
- A 1551, taška velikost L
- PC SW Metrel ES Manager (volně stažitelný ze stránek výrobce)
- P 1000-EU, licence Basic
- Kalibrační certifikát pro MI 3114
Normy a zhoda
IEC 62446-1, STN EN 62446-1, STN EN 62446-2, STN EN 61326-1, STN EN 61010-1, EN 61010-2-30, EN 61010-031
Časté otázky
- Aké je maximálne napätie systému, ktoré MI 3114 ST zvláda?
- Maximálne napätie systému je 1500 V s maximálnym skratovým prúdom 40 A.
- Podporuje MI 3114 ST testovanie podľa normy IEC 62446-1 Ω
- Áno, prístroj podporuje testovanie v súlade s normou IEC 62446-1 a pokrýva všetky testy kategórie 1, vrátane merania izolačného odporu, skratového prúdu ISC a napätia bez záťaže Uoc.
- Ako sa merajú intenzita žiarenia a teplota panelov?
- Intenzita žiarenia a teplota sa merajú v reálnom čase pomocou bezdrôtovej (Wi-Fi) dálkovej jednotky.
- Čo je zahrnuté v rozsahu dodávky Standard SET?
- rozsah dodávky zahŕňa prístroj MI 3114, meracie vedenia, adaptéry MC4, krokodílky, meracie hroty, USB kábel, sieťový napájací kábel, tašku, PC SW Metrel ES Manager, licenciu Basic a kalibračný certifikát.
