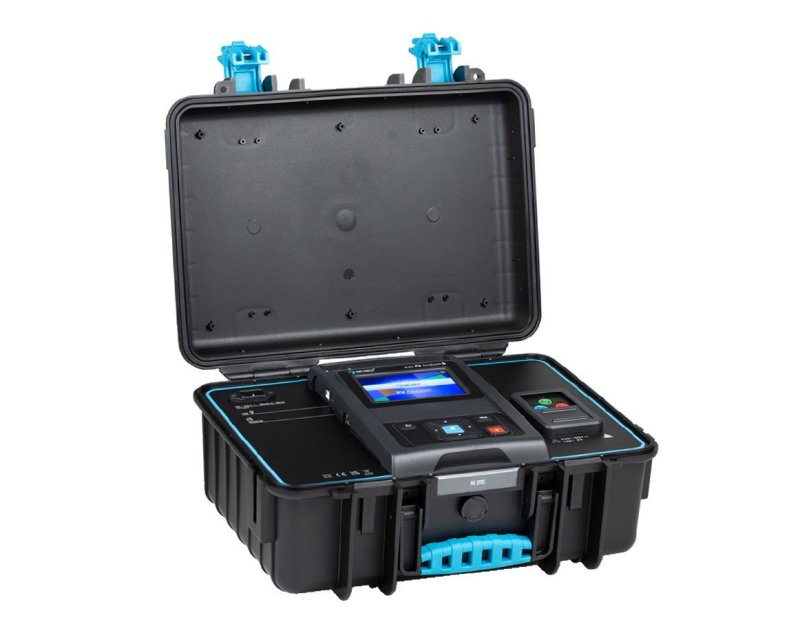

Metrel MI 3115 Analyzátor PV - Multifunkčný prístroj do 1500 V DC

Metrel MI 3115 Analyzátor PV - Multifunkčné zariadenie na testovanie fotovoltaiky

Testujte fotovoltaické systémy s napätím 1500 V štýlovo. Analyzátor PV MI 3115 ponúka testovanie v súlade s normou IEC 62446 a podporuje všetky testy a merania kategórie 1 a kategórie 2. Rovnako ako meranie izolačného odporu FV reťazcov, meranie I/U charakteristík a prevodný pomer nameraných hodnôt na hodnoty STC a porovnanie s nominálnymi hodnotami udávanými výrobcami FV modulov. Osvetlenie a teplota bunky sa merajú v reálnom čase pomocou bezdrôtovej (Wi-Fi) vzdialenej jednotky. Okrem toho sú testy kategórie 1 zhromaždené v jednom automatickom teste, ktorý umožňuje používateľovi vykonať všetky požadované testy jediným stlačením tlačidla start.

Použité normy

Budovy

Kompetencia EISinsp: Inšpekcia bezpečnosti elektrických inštalácií nízkeho napätia
Kompetencia EISc: Bezpečnosť elektrických inštalácií nízkeho napätia pre dodávateľov a správcov
Séria IEC/EN 60364 Elektrické inštalácie pre budovy
IEC/EN 61557 Elektrická bezpečnosť v rozvodoch nízkeho napätia do 1 000 V AC a 1 500 V DC - Zariadenia na testovanie, meranie alebo monitorovanie ochranných opatrení - séria

Fotovoltaické systémy

IEC/EN 62446 Fotovoltaické (PV) systémy – Požiadavky na testovanie, dokumentáciu a údržbu
EN 62466-1 Fotovoltaické (FV) systémy. Požiadavky na skúšanie, dokumentáciu a údržbu – Časť 1: Systémy pripojené k sieti – Dokumentácia, skúšky uvedenia do prevádzky a kontrola
EN 62466-2 Fotovoltaické (FV) systémy. Požiadavky na skúšanie, dokumentáciu a údržbu – Časť 2: Systémy pripojené k sieti – Údržba FV systémov

Bezpečnosť prístroja voči používateľovi

IEC/STN STN EN 61010-1 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratorné použitie - Časť 1: Všeobecné požiadavky
IEC/EN 61010-031 Zmena 1 - Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratorné použitie - Časť 031: Bezpečnostné požiadavky na zostavy ručných a ručne ovládaných sond na elektrické skúšky a meranie
IEC/STN STN EN 61010-2-030 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratorné použitie - Časť 2-030: Zvláštne požiadavky na zariadenia so skúšobnými alebo meracími obvodmi.

EMC bezpečnosť

IEC/STN STN EN 61326-1 Elektrické zariadenia na meranie, riadenie a laboratorné použitie - Požiadavky EMC - Časť 1: Všeobecné požiadavky

Vlastnosti

Meracie funkcie

1500 V izolačný odpor reťazcov;
Spojitosť PE vodičov;
Test polarity;
test Isc a Uoc;
I/U charakteristiky;
Bezdrôtové snímanie osvetlenia a teploty FV modulov.

Kľúčové vlastnosti

Izolácia a I/U meranie 1500 V FV systémov v jednom prístroji.
Kapacitná metóda merania.
Bezdrôtová (Wi-Fi) vzdialená jednotka na meranie a záznam osvetlenia a teploty článkov FV modulov.
Automatický test pre testy kategórie 1.
Výpočet hodnôt STC a porovnanie s nominálnymi údajmi.
Oprava predtým nesprávne zadaných parametrov na už vykonanom meraní alebo skupine meraní.

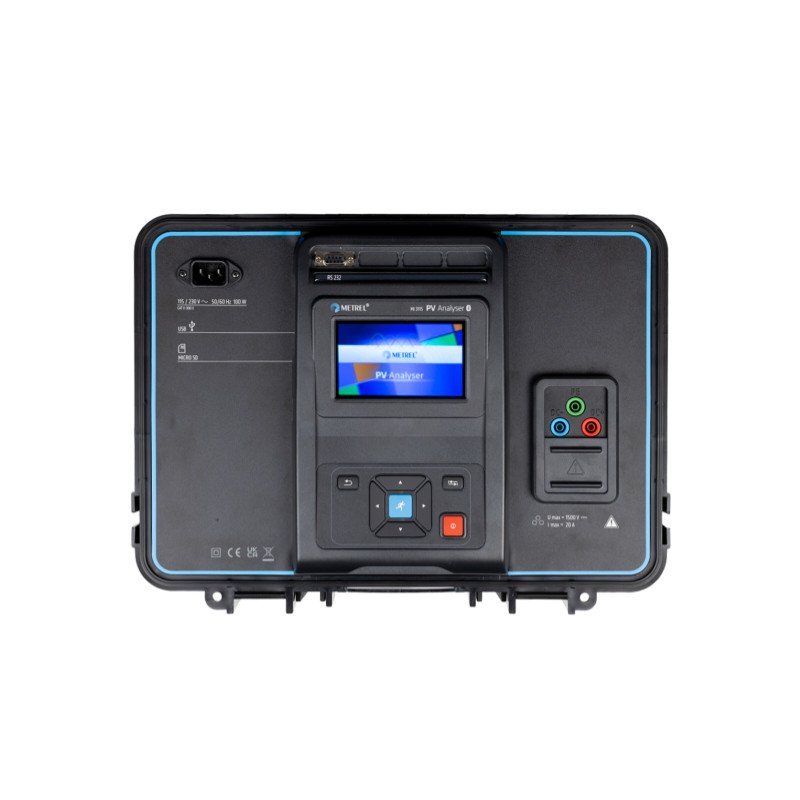

Prístroj sa ovláda pomocou veľkého farebného dotykového displeja, z ktorého môže používateľ pripraviť a spustiť vybraný test alebo meranie, uložiť výsledky a prehliadať ich v číselnej a grafickej podobe.
Organizátor pamäte, operácie s jedným alebo so skupinou meraní, funkcia vyhľadávania.
Správca databázy fotovoltaických modulov.
AUTOSEKVENCIA.
PC SW Metrel ES Manager umožňuje predprípravy štruktúry merania a meraní, nahratie alebo stiahnutie štruktúry a následné preskúmanie výsledkov, umožňuje pokročilú analýzu I/U krivky, PV moduly DB explorer a generovanie profesionálnej správy.

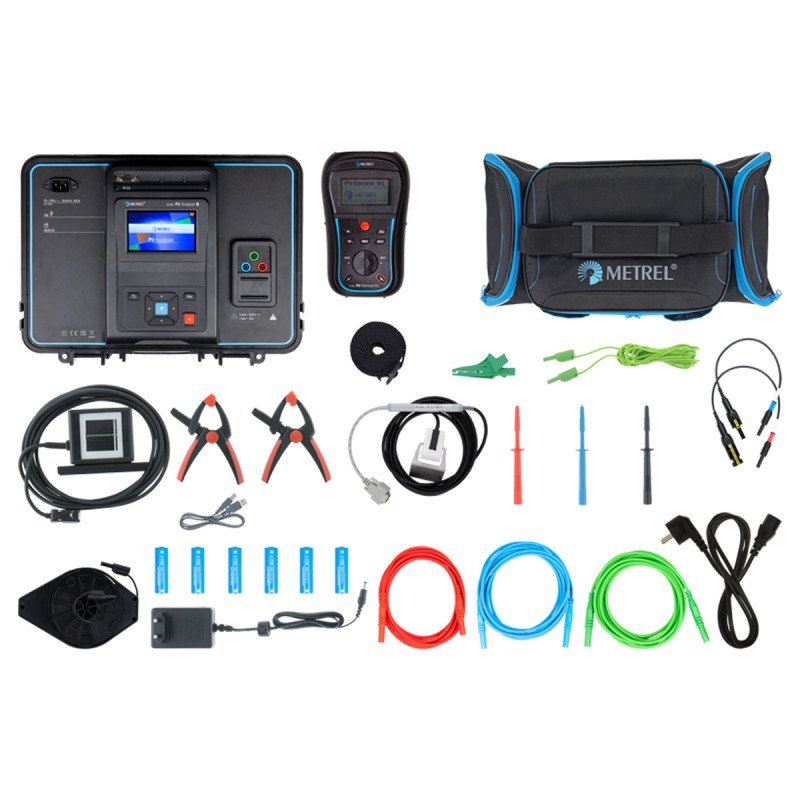

Rozsah dodávky:

Prístroj MI 3115 PV Analyzer
1785 PV Remote WL
Teplotný senzor PV 1833
Referenčný PV článok 1834

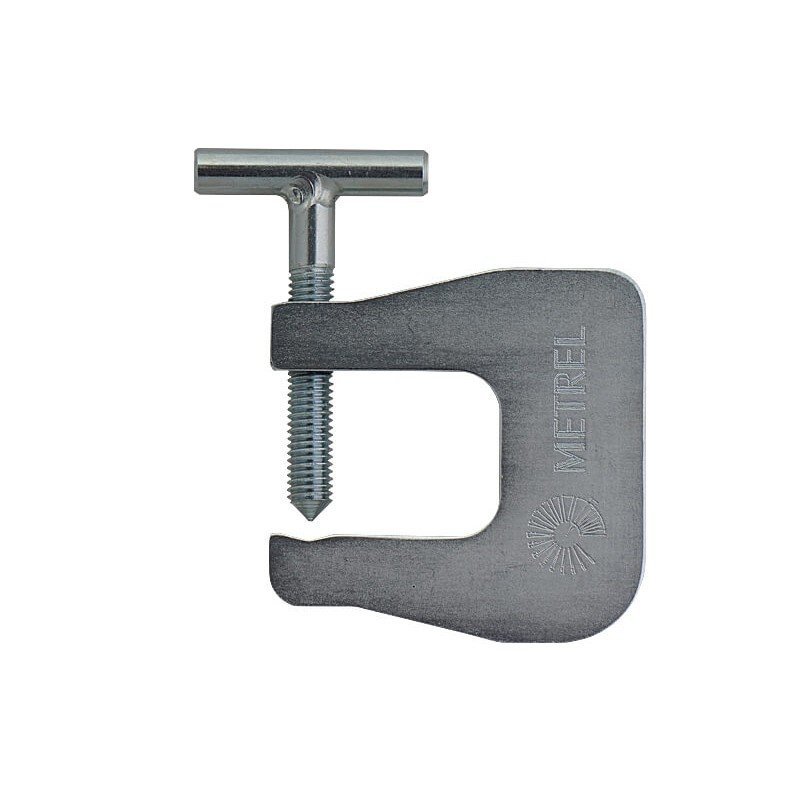

2x A 1835 Svorka na pripevnenie príslušenstva
S 2145 Sada adaptérov PV MC4 na banániky
A 1790 RED Testovací kábel, červený, 3 m, 2,5 mm2
Testovací kábel 1790 BLU, modrý, 3 m, 2,5 mm2
A 1792 Testovací kábel Zelený, 3m, 0,75mm2
Testovací kábel A 1509, čierny, 50 m, 0,75 mm2 – cievka
Testovací kábel A 1012, zelený, 4 m, 0,75 mm2
Krokodílka svorka A 1309, zelená
Testovacia sonda A 1014, čierna
Testovacia sonda A 1015, modrá
Testovacia sonda A 1016, červená
Kábel USB 1727 typu A/B
A 1728 Napájací kábel 2m 3x0,75mm2
A 1551 Soft polstrovaná prenosná taška Veľkosť: L
A 1548 Napájací zdroj 0,5A/12V
Nosný pás A 1791
S 2080 Nabíjateľná batéria 1,2 V, 2100 mAh, typ AA, 6 kusov
Kalibračný certifikát pre MI 3115
Kalibračný certifikát pre A 1785
Používateľský manuál
PC SW Metrel ES Manager (MESM)

Kompetencia EISinsp: Inspekcia bezpečnosti elektrických inštalácií nízkeho napätia
Kompetencia EISc: Bezpečnosť elektrických inštalácií nízkeho napätia pre dodávateľov a správcov
Rad IEC/EN 60364 Elektrické inštalácie pre budovy
IEC/EN 61557 Elektrická bezpečnosť v rozvodoch nízkeho napätia do 1 000 V AC a 1 500 V DC - Zariadenia na testovanie, meranie alebo monitorovanie ochranných opatrení - rad
IEC/EN 62446 Fotovoltaické (PV) systémy – Požiadavky na testovanie, dokumentáciu a údržbu
EN 62466-1 Fotovoltaické (FV) systémy. Požiadavky na skúšanie, dokumentáciu a údržbu – Časť 1: Systémy pripojené k sieti – Dokumentácia, skúšky uvedenia do prevádzky a kontrola
EN 62466-2 Fotovoltaické (FV) systémy. Požiadavky na skúšanie, dokumentáciu a údržbu – Časť 2: Systémy pripojené k sieti – Údržba FV systémov
IEC/STN STN EN 61010-1 Bezpečnostné požiadavky na elektrické zariadenia na meranie, riadenie a laboratorné použitie - Časť 1: Všeobecné požiadavky

Normy a zhoda

IEC/EN 60364, IEC/EN 61557, IEC/EN 62446, STN EN 61010-1, IEC/EN 61010-031, STN EN 61010-2-030, STN EN 61326-1, EN 62466-1, EN 62466-2

Časté otázky

Aké sú hlavné meracie funkcie Metrel MI 3115?: Prístroj ponúka meranie izolačného odporu FV reťazcov do 1500 V DC, test spojitosti PE vodičov, test polarity, meranie Isc a Uoc, analýzu I/U charakteristík a bezdrôtové snímanie osvetlenia a teploty FV modulov.
Je Metrel MI 3115 v súlade s normou IEC 62446?: Áno, prístroj je certifikovaný podľa normy IEC 62446 pre fotovoltaické systémy a podporuje všetky testy a merania kategórie 1 a kategórie 2.
Aké príslušenstvo je súčasťou dodávky?: Dodávka obsahuje bezdrôtovú jednotku 1785 PV Remote WL, teplotný senzor PV 1833, referenčný PV článok 1834, testovací kábel, sondy, adaptéry MC4, USB kábel, napájací zdroj, nabíjateľné batérie a PC softvér Metrel ES Manager.
Ako sa merajú osvetlenie a teplota FV modulov?: osvetlenie a teplota sa merajú v reálnom čase pomocou bezdrôtovej (Wi-Fi) vzdialenej jednotky 1785 PV Remote WL, ktorá je súčasťou dodávky.
