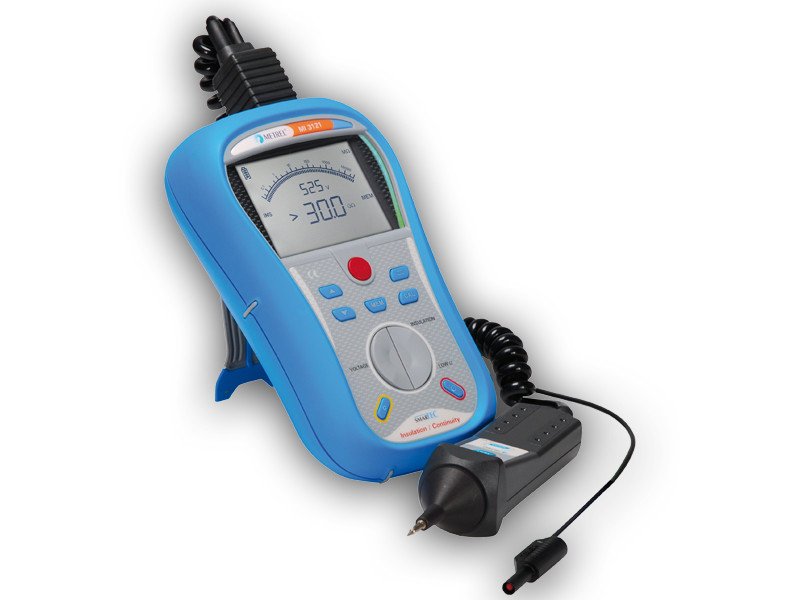

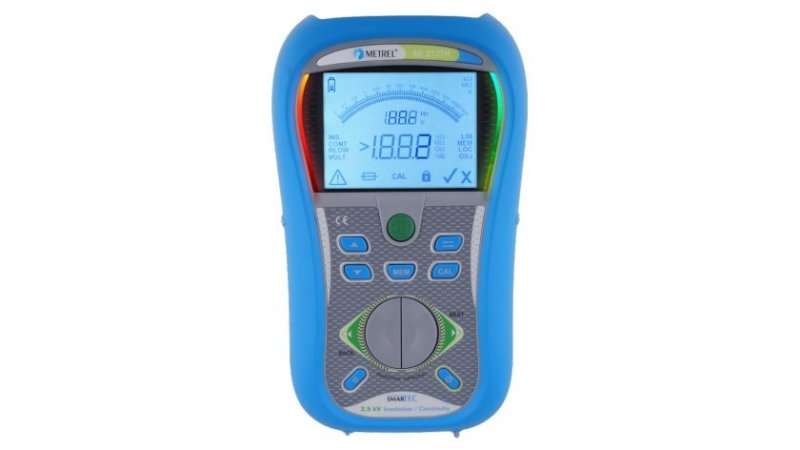

Metrel MI 3121H SMARTEC 2,5 kV - merac izolačného odporu

MI 3121H Smartec 2,5 kV Insulation / spojitosť je prenosný meracie zariadenie pre kompletné diagnostické testovanie izolačného odporu a pre meranie spojitosti. Díky vysokému rozsahu testovacích napätí izolačných odporov, až do 2.5 kV (rozsah merania je do 100 GΩ), a výpočtu indexov PI a DAR je tento prístroj vhodný pre testovanie izolácie káblov, prúdových a napäťových transformátorov, elektrických motorov apod. Prístroj umožňuje nastaviť hraničné hodnoty pre konkrétne meranie, takže každý výsledok môže byť ihneď vyhodnotený pomocou LED kontroliek (červená, zelená). Prístroj je vybavený držiakom so silným magnetom, díky ktorému sa prístroj môže prilepšiť k akémukoľvek kovovému povrchu. V prístroji je tiež zabudovaný nabíjač batérií. MI 3121H je kompatibilný s programom Eurolink PRO, ktorý umožňuje prenos nameraných výsledkov z pamäte prístroja do PC pre vyhodnotenie a vytvorenie správy z merania.

Funkcie prístroja:

Meranie izolačných odporov:

Prístroj meria rezistory napätím 100 V, 250 V, 500 V, 1000 V a 2500 V v rozsahu odporov 0 až 99,9 GΩ (podľa napätia).

Je vhodné pre meranie izolačného odporu medzi vodičmi v inštalácii, zdí a podláh, zemných káblov, antistatických podláh, spotrebičov a zariadení.

Z nameraných odporov vypočítava polarizačný index PI a dielektrický absorpčný pomer DAR.

Meranie spojitosti:

Umožňuje meranie malých odporov prúdom 200 mA v rozsahu 0 Ω až 1999 Ω. Meranie je krátkodobé s automatickou zmenou polarity meracieho prúdu. Meranie je vhodné napr. pre kontrolu spojenia, spojovanie a pod.

Malé rezistory je možné merať aj prúdom 7 mA v rozsahu 0 Ω až 1999 Ω. Prístroj meria trvale, bez zmeny polarity meracieho prúdu. Toto meranie sa dá použiť pre kontrolu vodivého spojenia rôznych obvodov vrátane obvodov s induktívnym charakterom (cievky, motory, transformátory).

U oboch možností merania malých odporov sa dá kalibrať odpor meracích vedení až do odporu 5 Ω.

Meranie napätia:

Prístroj meria napätie v rozsahu 0 V až 550 V a to DC aj AC (kmitočet 15 Hz až 500 Hz).

U napätia AC meria skutočnú efektívnu hodnotu (TRMS).

Meranie kmitočtu:

Rozsah merania kmitočtu je 0 Hz až 500 Hz pri vstupnom napätí 10 V až 550 V.

Zobrazenie:

Namerané údaje sú zobrazované na veľkom LCD.

Meraná veličina je zobrazovaná digitálne a súčasne analógovo na stupnici, pomocné údaje sú zobrazované digitálne.

Súčasne je možné definovať hraničné hodnoty nameraných hodnôt, podľa ktorých prístroj údaje vyhodnotí a výsledok zobrazí rozsvietením červeného alebo zeleného indikátora.

Práca s údajmi, komunikácia:

Výsledky merania je možné ukladať do pamäti prístroja, súčasne sa uložia aj vedľajšie výsledky a parametre meranej funkcie.

Pamäť má dve úrovne, ktoré umožňujú organizovať namerané výsledky do štruktúry podobnej štruktúre typickej elektrické inštalácie.

Do pamäti je možné uložiť približne 1900 meraní.

Komunikácia s PC prebieha RS 232-PS/2 alebo USB kábel.

Ďalšie vlastnosti:

S prístrojom je možné merať v prostredí s kategóriou prepätia CAT IV.

Prístroj obsahuje integrovanú nabíjačku akumulátorov.

Magnetický držiak prístroja umožňuje mať voľné obe ruky.

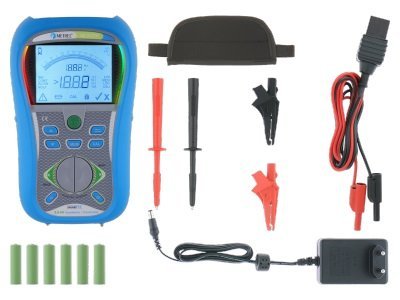

Rozsah dodávky:

• Prístroj SMARTEC 2,5 kV Insulation / spojitosť MI 3121H
• Remienok do ruky
• Meracie vedenie (2,5 kV) 2 x 1,5 m (zakončené banánikmi)
• Meracie hroty 2 ks (čierny, červený)
• Krokodílka 2 ks (čierna, červená)
• Sieťový adaptér na nabíjanie akumulátorov
• NiMH akumulátor typ AA, 6 ks
• CD Metrel s anglickou dokumentáciou k prístroju
• CD ILLKO s českou dokumentáciou
• Tlačená "Stručná používateľská príručka" v češtine
• Kalibračný list
• Záručný list
• Kartónový obal
