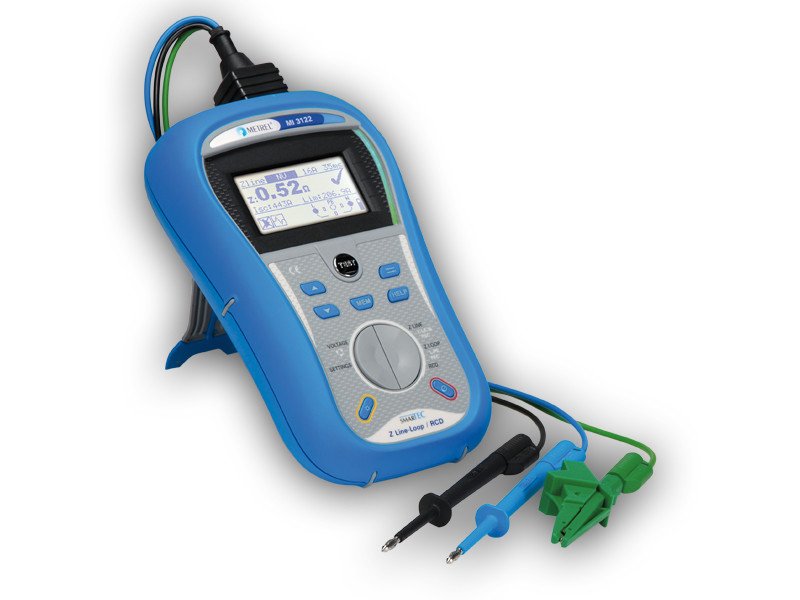

Metrel MI 3122 SMARTEC Z Line Loop RCD - Meradlo imp impedancia slučky

Meracie zariadenie MI 3122 SMARTEC Z Line-Loop / RCD je vhodné na testovanie obvodov pod napätím. Prístroj vďaka zabudovaným charakteristikám najpoužívanejších poistiek a prúdových chráničkov umožňuje vyhodnotenie nameraných výsledkov. Online monitor napätia poskytuje obsluhe neustály prehľad toho, čo sa deje na troch napäťových vstupoch prístroja. Prístroj je vybavený jasnými indikátormi (červená, zelená) na vyhodnotenie merania. Pre každý test je možné vyvolať obrazovku funkcie pomoci, ktorá ukáže, ako pripojiť prístroj k obvodu. Všetky namerané výsledky je možné uložiť do pamäte prístroja a následne pomocou programu Eurolink PRO (A1291) alebo Eurolink PRO Plus (A1290) preniesť do počítača a vytvoriť správu z merania.

Ak chcete vytvoriť profesionálne protokoly, je potrebné zakúpiť SW EuroLink PRO Plus A1290

Funkcie prístroja:

Meranie skutočnej impedancie slučky/siete a skratového prúdu

Prístroj meria skutočnú impedanciu poruchovej slučky a siete (vrátane impedancie medzi dvoma fázami!), súčasne zobrazí aj skratový prúd. Prístroj umožňuje merať v obvode s prúdovým chráničom bez jeho vybavenia.

V pamäti je uložená rozsiahla tabuľka poistiek, ktorá v kombinácii s nastaviteľným koeficientom na výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na poistku obvodu.

Meranie prúdových chráničov

Možno merať prúdové chráničky typu AC a A štandardné a selektívne s menovitým rozdielovým prúdom 10 mA až 1000 mA. Test je možné vykonávať manuálne aj automaticky a každý test je možné vykonať s kladnou aj zápornou poluvlnou. Pri teste sa vykonáva porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas je možné merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej je možné merať spúšťací rozdielový prúd I? postupne rastúcim prúdom. Samozrejmosťou je meranie dotykového napätia a zemného odporu / odporu slučky bez vybavenia prúdového chráničky.

Poradie fáz, napätie, kmitočet

Prístroj indikuje poradie fáz, meria skutočnú efektívnu hodnotu napätia a kmitočet.

Test prítomnosti napätia na ochrannom vodiči

Prístroj automaticky testuje, či nie je na PE prítomné nebezpečné napatie.

Online monitor napätia a svorky

Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte prístroja je možné uložiť až 1700 meraní a neskôr ich vyvolať na displeji alebo preniesť do PC pomocou softvéru EuroLink Pro (voliteľné príslušenstvo), ktorý je v češtine.

Ďalšie vlastnosti:

• Port RS 232 a USB na pripojenie k PC.
• Grafický displej s rozlíšením 128x64 bodov.
• Grafická funkcia pomoci zobrazí na displeji možnosti pripojenia prístroja k meranému objektu, prípadne ďalšie informácie.
• Prístroj má české menu.
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v češtine.
• Na napájanie je možné použiť akumulátory a nabíjať ich priamo v prístroji. Akumulátory aj nabíjačka sú súčasťou dodávky.
• Veľmi malé rozmery a hmotnosť len 1,2 kg vrátane napájacích článkov.
• Rozsiahle príslušenstvo je súčasťou dodávky.

Rozsah dodávky:

• MI 3122 SMARTEC Z LINE-LOOP / RCD
• Remienok do ruky
• Univerzálne meracie vedenie (kábel zakončený banánikmi umožňuje meranie pomocou meracích hrotov a krokodílok svoriek)
• Kábel pre meranie v sieťových zásuvkách

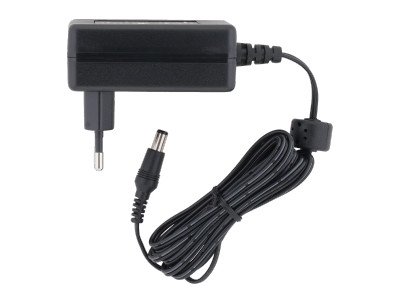

• Sieťový adaptér pre nabíjanie akumulátorov
• NiMH akumulátor, 6 ks
• Meracie hroty, 3 ks
• Krokodílka, 3 ks
• CD Metrel s anglickou dokumentáciou k prístroju
• CD ILLKO s českou dokumentáciou
• Príloha k návodu na používanie v češtine
• Kalibračný list
• Záručný list
• Kartónový obal
