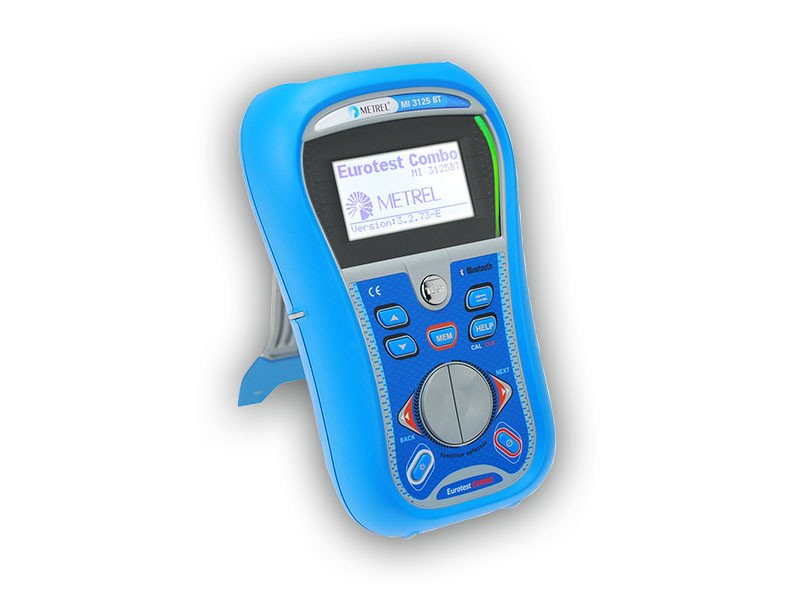

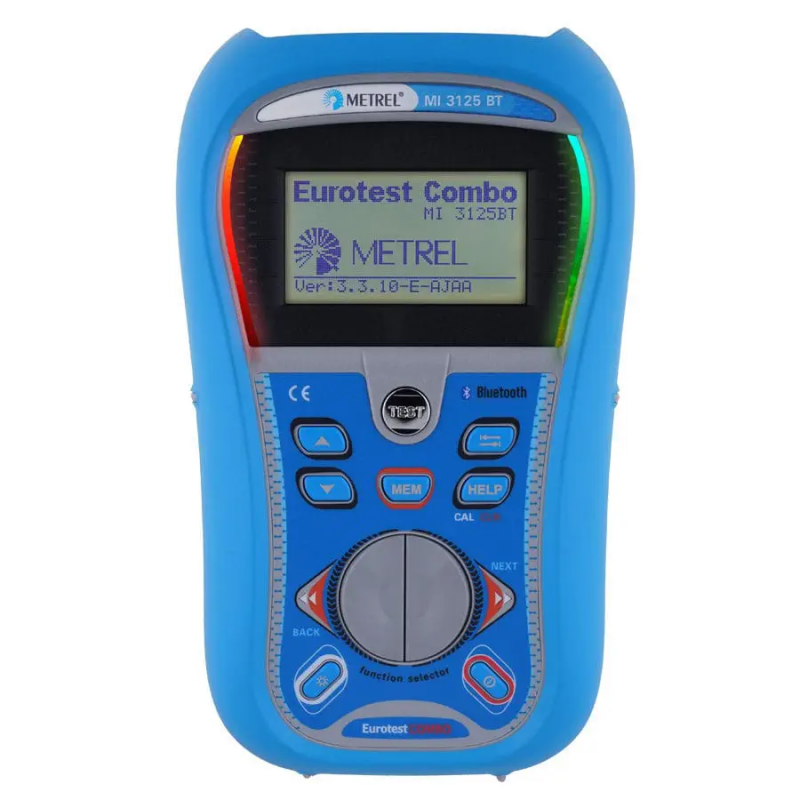

Metrel MI 3125 BT EurotestCOMBO - Tester elektrických inštalácií do 1000 MΩ

Revízny prístroj MI 3125 BT EurotestCOMBO je multifunkčným zariadením s viacerými možnosťami merania. Vďaka modulu Bluetooth je teraz ukladanie až 1700 výsledkov a ich neskorší prenos do PC s vyhodnocovaním ešte jednoduchšie ako na predchádzajúcich prístrojoch. Prístroj MI 3125 BT umožňuje vykonávať všetky merania podľa normy STN 33 2000-6. EurotestCOMBO ďalej umožňuje online monitor napätia na svorkách, určiť poradie fáz, meranie odporu uzemnenia. EurotestCOMBO má menu v češtine. Výsledky merania je možné uložiť do pamäte prístroja a preniesť do PC, kde je možné ich spracovať v programe EuroLink PRO, ktorý je súčasťou dodávky prístroja. Pre tvorbu kontrolných protokolov je potrebné zakúpiť SW Eurolink PRO PLUS.EurotestCOMBO má české menu. Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v češtine.

Funkcie prístroja:

Meranie spojitosti

Skratový prúd>200 mA. Meranie prebieha s automatickým prepólovaním skúšobného prúdu. Je možné vykompenzovať odpor meracích vedení.

Meranie malým prúdom asi 7 mA; slúži k "pískaniu" obvodov, bežnému meraniu odporov a pod.

Meranie izolačných odporov

Izolačné odpory môžu byť merané napätím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ.

Meranie prúdových chráničov

Možno merať prúdové chráničky typu AC, A, F, B, B+ štandardné a selektívne so menovitým rozdielovým prúdom 10 mA až 1000 mA. Test je možné vykonávať manuálne aj automaticky a každý test je možné vykonať s kladnou aj zápornou poluvlnou. Pri teste sa vykonáva porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas je možné merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej je možné merať spúšťací rozdielový prúd I? postupne rastúcim prúdom. Samozrejmosťou je meranie dotykového napätia a odporu uzemnenia / odporu slučky bez spustenia prúdového chrániča.

Meranie skutočnej impedancie poruchovej slučky/siete a skratového prúdu, meranie úbytku napätia ?U%

Prístroj meria skutočnú impedanciu poruchovej slučky a siete (vrátane impedancie medzi dvoma fázami!), súčasne zobrazí aj skratový prúd. Prístroj umožňuje merať v obvode s prúdovým chráničom bez jeho spustenia.

EurotestCOMBO má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na poistku obvodu.

Meranie zemných odporov

Zemné odpory sa merajú trojvodičovou metódou.

Poradie fáz, napätie, kmitočet

Prístroj indikuje poradie fáz, meria skutočnú efektívnu hodnotu napätia a kmitočet.

Test prítomnosti napätia na ochrannom vodiči

Pri vykonávaní niektorých meraní, ktoré potrebujú prítomnosť sieťového napätia, prístroj automaticky testuje, či nie je na PE prítomné nebezpečné napatie.

Online monitor napätia a svoriek

Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte prístroja je možné uložiť až 1700 meraní a neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného softvéru EuroLink Pro, ktorý je v češtine.

Ďalšie vlastnosti:

• Nastaviteľné hraničné hodnoty umožňujú automatické vyhodnocovanie výsledkov meraní.
• Port RS 232 a USB na pripojenie k PC, prístroj má zabudovaný modul Bluetooth.
• Grafický displej s rozlíšením 128x64 bodov.
• Grafická funkcia pomoci zobrazí na displeji možnosti pripojenia prístroja k meranému objektu, prípadne ďalšie informácie.
• PC softvér EuroLink Pro v českej verzii je súčasťou dodávky.
• EurotestCOMBO B má české menu.
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v češtine.
• K napájaniu je možné použiť akumulátory a nabíjať ich priamo v prístroji. Akumulátory aj nabíjačka sú súčasťou dodávky.
• Aplikácia EuroLink Android (voliteľné príslušenstvo).
• Veľmi malé rozmery a hmotnosť len 1,2 kg vrátane napájacích článkov.
• Rozsiahle príslušenstvo je súčasťou dodávky.

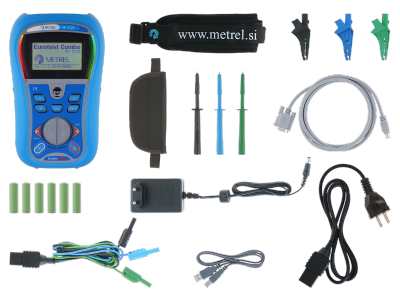

Rozsah dodávky:

• Prístroj EurotestCOMBO MI 3125 BT
• Univerzálne meracie vedenie - vedenie zakončené banánikmi umožňuje meranie pomocou meracích hrotov a krokodílok
• Kábel na meranie v sieťových zásuvkách
• Sieťový adaptér na nabíjanie akumulátorov
• NiMH akumulátor, 6 ks
• Meracie hroty, 3 ks
• Krokodílka, 3 ks
• Sada remení
• Kábel RS 232 / PS 2
• Kábel USB
• CD Metrel (s anglickou dokumentáciou a viacjazyčným - vrátane slovenskej verzie - programom pre PC EuroLink Pro)
• CD ILLKO (s českou dokumentáciou)
• Príloha k návodu na používanie v češtine
• Kalibračný list
• Záručný list
• Kartónový obal
