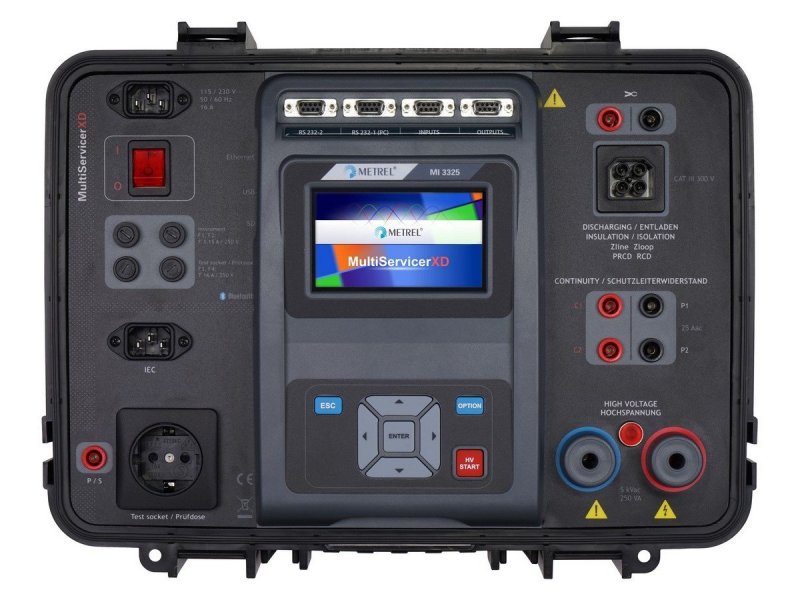

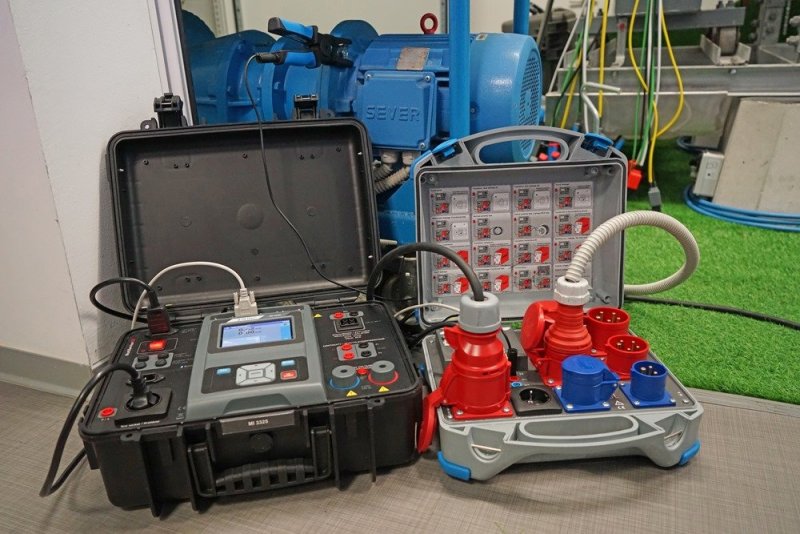

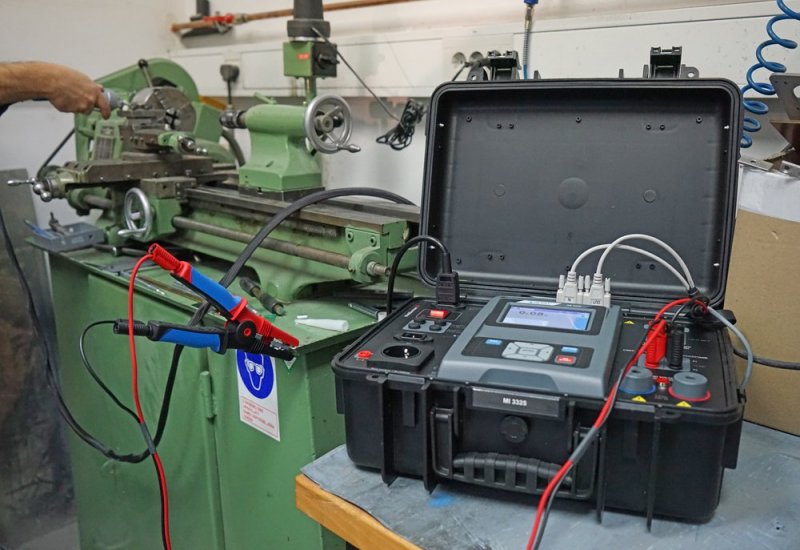

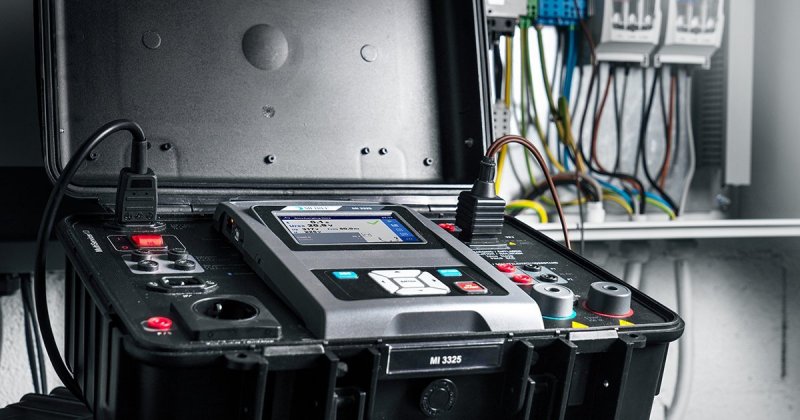

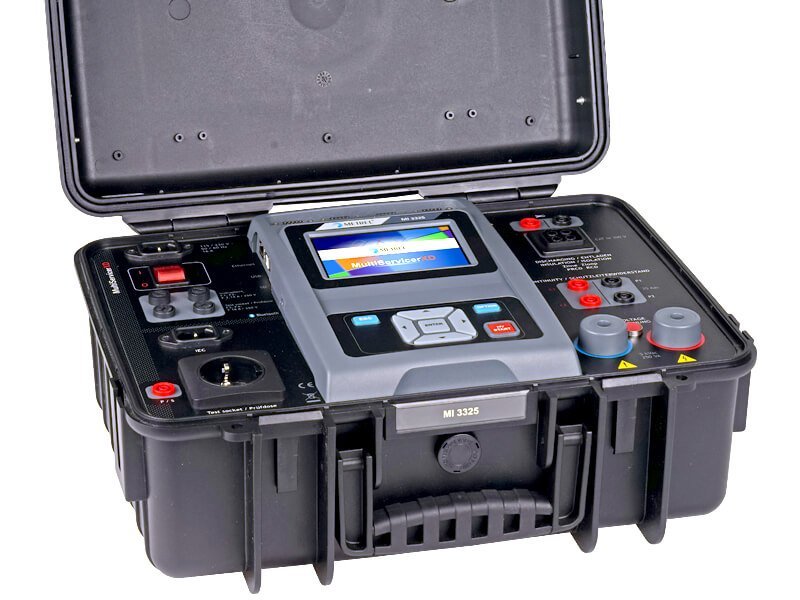

Metrel MI 3325 MultiServicerXD - Revízny prístroj na pracovn 100 V až 5100 V AC

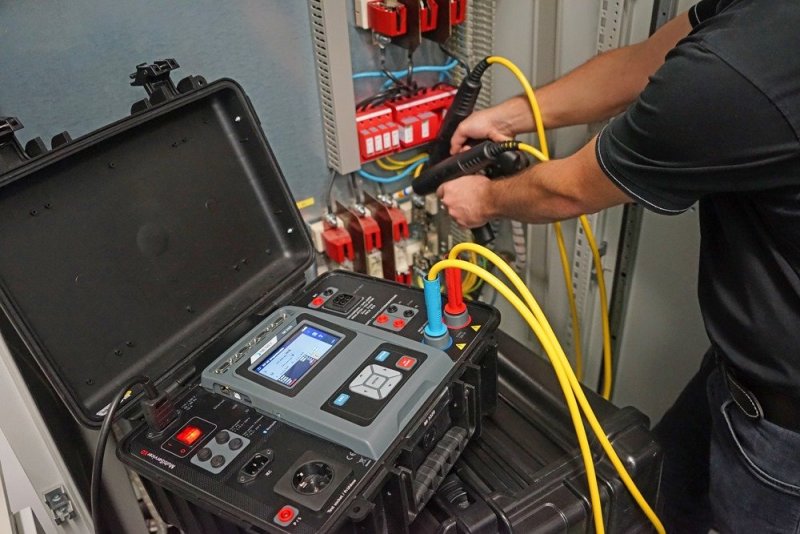

MI 3325 MultiServicerXD je multifunkčný prístroj určený pre použitie v priemysle, kde odolnosť a spoľahlivosť sú nevyhnutnosťou. Prístroj je vybavený farebným dotykovým displejom, zdokonaleným organizérom pamäte a funkciou automatických postupov testovania AUTOSEQUENCE®. MI 3325 je určený na testovanie bezpečnosti elektrických spotrebičov a náradia, pracovných strojov a rozvádzačov.

Funkcie a vlastnosti prístroja:

Kontrola kontinuity ochranného obvodu
Meracie prúd je možné voliť v hodnotách 200 mA, 4 A, 10 A alebo 25 A. Meracie prúd je striedavý (AC). Pri prúde 10 A je možné merať úbytok napätia na meranom obvode.
Meranie je možné vykonať dvojvodičovou alebo štyrmi vodičovou metódou. Je možné vykompenzovať odpor meracích vedení.

Skúška priloženým napätím
Skúšobné napätie striedavé 100 V až 5100 V s krokmi 10 V, nastavenie doby trvania skúšky 1 až 120 sekúnd.
Možno naprogramovať priebeh skúšobného napätia.

Meranie izolačného odporu
Meracie napätie možno voliť v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Umožňuje testovanie varistorů.

Meranie únikových prúdov
Náhradnou metódou - meracie napätie je 110 V AC alebo 230 V AC,
Rozdielový únikový prúd
Prúd vodičom PE
Dotykový prúd

Meranie času vybíjania
Meria dobu, za ktorú napätie na napájacích svorkách spotrebiteľa po odpojení napájacieho napätia poklesne na bezpečnú veľkosť (napr. vybíjanie filtrov v zdroji spotrebiteľa).

Funkčný test
Meria napätie, prúd, činný výkon, jalový výkon, zdanlivý výkon, účinník, celkové harmonické skreslenie napätia a prúdu kontrolovaného spotrebiteľa.
Maximálny príkon spotrebiteľa je 3500 W.

Meranie impedancie poruchovej slučky/siete a skratového prúdu, meranie úbytku napätia ?U%
Prístroj meria impedanciu poruchovej slučky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez vybavenia. Pre presné meranie je možné pripojiť A1143 - EURO Z 290 A, MI 3143 Euro Z 440 V alebo MI 3144 Euro Z 800 V. Prístroj má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na jistenie obvodu.

Testovanie prúdových chráničov
Možno testovať prúdové chráničky typu AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, PRCD-3p, PRCD-2p, EV RCD, EV RCM, MI RCD štandardné a selektívne so menovitým rozdielovým prúdom 10 mA až 1000 mA. Test je možné vykonávať manuálne aj automaticky a každý test je možné vykonať celou sínusovkou, kladnou alebo zápornou poluvlnou, niektoré merania aj jednosmerným prúdom. Pri teste sa vykonáva porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas je možné merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej je možné merať spúšťací rozdielový prúd I? postupne rastúcim prúdom a dotykové napätie bez spustenia chráničky.

Ďalšie vlastnosti:

• Možno používať v sieťach TT, TN, IT s napätím 115 V alebo 230 V a kmitočtom 50 Hz alebo 60 Hz.
• Umožňuje vykonávať merania na zváracích zariadeniach (únikové prúdy).
• Možno pripojiť meracie adaptér A 1460 CE adaptér a pomocou neho vykonávať automatické postupy merania.
• Ovládanie pomocou klávesnica alebo farebného dotyková displeja
• Umožňuje vložiť pamäťovú kartu microSD s kapacitou až 32 GB.
• Komunikuje s PC pomocou RS 232, USB, Ethernet a Bluetooth na prenos údajov do/z PC a diaľkové ovládanie prístroja.
• V prístroji je možné vytvárať používateľské účty chránené heslom.
• Prístroj umožňuje vytvárame a používanie AUTO SEQUENCE^®- vopred naprogramované postupy merania.
• Nastaviteľné hraničné hodnoty umožňujú automatické vyhodnocovanie výsledkov merania.
• Integrovaná pomoc v prístroji

Rozsah dodávky:

• Prístroj MI 3325 MultiservicerXD
• VN meracie vedenie 2 m, 2 ks
• VN krokodílka, 2 ks
• Vodič na meranie kontinuity 2,5 m, 2 ks
• Meracie vodiče červené 1,5 m, 2,5 mm2
• Kábel na meranie času vybíjania 2 m
• 3 vodičové meracie vedenie 3 m
• Meracie hroty čierny 1 ks, modrý 1 ks, zelený 1 ks, červený 1 ks
• Krokodílka čierna 3 ks, červená 3 ks, modrá 1 ks, zelená 1 ks
• Napájací kábel 3 x 1,5 mm2
• Meracie sieťové vedenie vedenie
• Meracie IEC vedenie
• USB kábel
• RS 232 kábel
• Brašňa na príslušenstvo
• CD Metrel s anglickou dokumentáciou k prístroju a PC program Metrel ES Manager
• Tlačená stručná používateľská príručka v angličtine
• Kalibračný list
• Záručný list
• Kartónový obal
