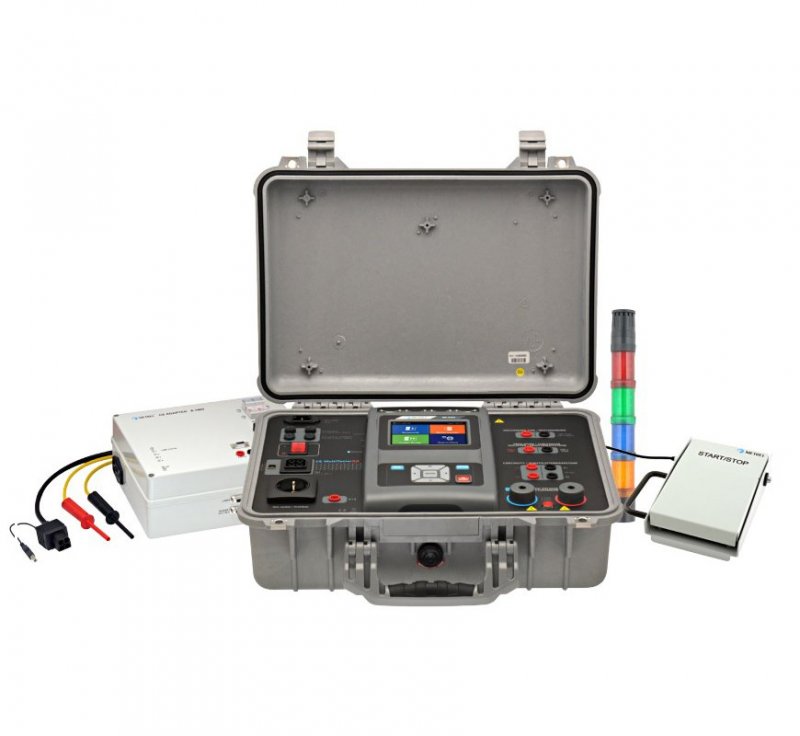

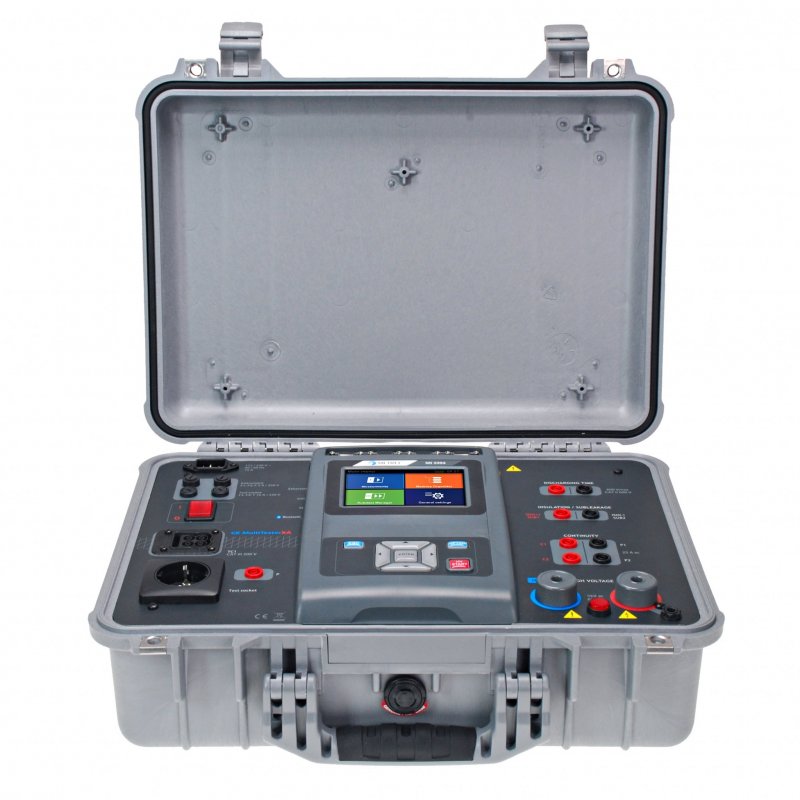

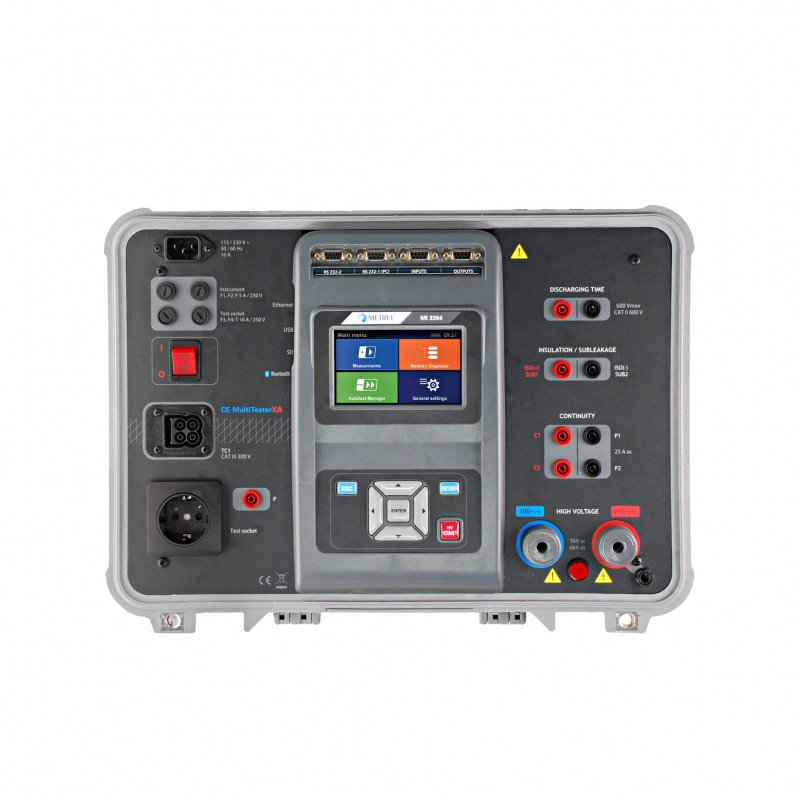

Metrel MI 3394 LN CE MultiTesterXA Line Set - Test 100–5000 V AC / 500–6000 V DC

MI 3394 LN je profesionálne prenosné zariadenie na vykonávanie revízií elektrických spotrebičov, strojov a rozvádzačov. Ideálne ako skúšobné zariadenie do výroby. Zostava Euro Set sa oproti zostavám Standard Set, Line set a Lab set líši príslušenstvom v sade, prístroj ako taký je rovnaký.

Funkcie prístroja:

Kontrola kontinuity ochranného obvodu

• Meracie prúd sa dá voliť v hodnotách 200 mA, 4 A, 10 A alebo 25 A. Meracie prúd je striedavý (AC). Pri prúde 10 A sa dá merať úbytok napätia na meranom obvode.
• Meranie sa dá vykonať dvojvodičovou alebo štyrmi vodičovou metódou. Je možné vykompenzovať odpor meracích vedení.

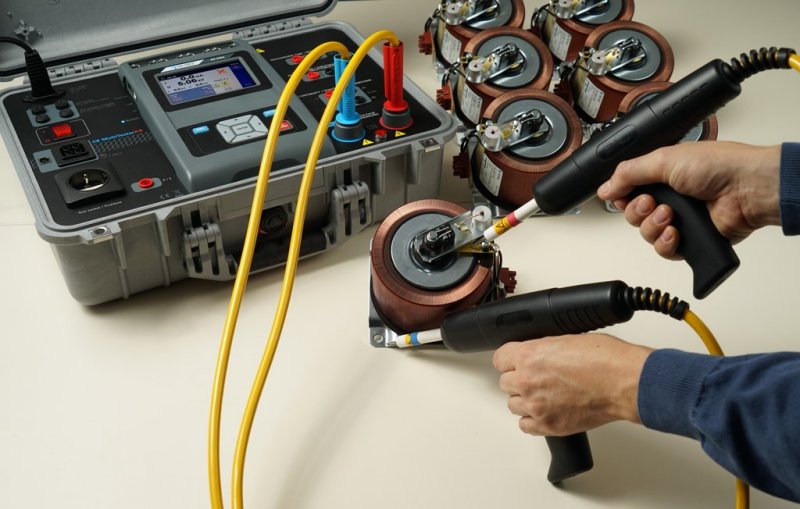

Skúška priloženým napätím

• Skúšobné napätie striedavé 100 V až 5000 V s krokmi 10V, nastavenie doby trvania skúšky 1 až 120 sekúnd.
• Skúšobné napätie jednosmerné 500 V až 6000 V s krokmi 50V, nastavenie doby trvania skúšky 1 až 120 sekúnd.

Meranie izolačného odporu

• Meracie napätie je možné voliť v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvania merania je možné nastaviť 2 až 180 sekúnd.

Meranie únikových prúdov

• Náhradnou metódou - meracie napätie je 40 V AC,
• Rozdielový únikový prúd
• Prúd vodičom PE
• Dotykový prúd

Meranie času vybíjania

• Meria dobu, za ktorú napätie na napájacích svorkách spotrebiteľa po odpojení napájacieho napätia poklesne na bezpečnú veľkosť (napr. vybíjanie filtrov vo zdroji spotrebiteľa).

Funkčný test

• Meria napätie, prúd, činný výkon, jalový výkon, zdanlivý výkon, účinník, celkové harmonické skreslenie napätia a prúdu kontrolovaného spotrebiteľa.
• Maximálny príkon spotrebiteľa je 3500 W.
• Rovnaké meranie je možné vykonať pre únikové prúdy.

Ďalšie vlastnosti:

• Je možné používať v sieťach TT, TN, IT s napätím 110 V alebo 230 V a kmitočtom 50 Hz alebo 60 Hz.
• Umožňuje vykonávať merania jednotlivo v meracích svorkách alebo automaticky v jednej zásuvke.
• Možno pripojiť meracie adaptér A 1460 CE adaptér a pomocou neho vykonávať automatické postupy merania.
• Umožňuje vložiť pamäťovú kartu microSD s kapacitou až 32 GB.
• Komunikuje s PC pomocou RS 232, USB a Bluetooth na prenos údajov do/z PC a diaľkové ovládanie prístroja.
• V prístroji možno vytvárať používateľské účty chránené heslom.
• Prístroj umožňuje vytváranie a používanie Auto Sequence® - vopred naprogramované postupy merania.
• Nastaviteľné hraničné hodnoty umožňujú automatické vyhodnocovanie výsledkov merania.

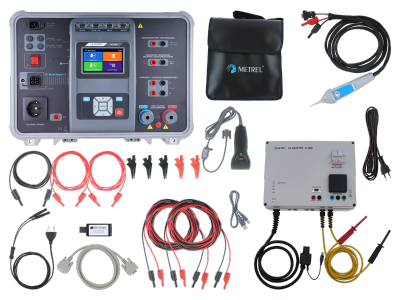

Rozsah dodávky:

• Prístroj CE MultiTesterXA MI 3394
• Taška na príslušenstvo
• CE meracie adaptér A 1460 s Tip commanderom A 1511
• Čítačka čiarových kódov A 1105
• Vodič na meranie kontinuity 2,5 m, 2 ks
• Vodič na meranie kontinuity červený 1,5 m
• Meracie vedenie čierne 2,5 m
• Meracie vedenie červené 2,5 m
• Krokodílka čierna, 2 ks
• Krokodílka červená, 3 ks
• Kábel na meranie času vybíjania
• Sieťový kábel ( 3 x 1,5 mm2)
• Kábel RS232
• Kábel USB
• USB oddeľovač A 1521
• Licencia základnej verzie PC programu Metrel ES Manager (licencia je nahraná v prístroji)
• Tlačená stručná používateľská príručka v češtine
• CD ILLKO s podrobným návodom na použitie v češtine (plus prípadná ďalšia dokumentácia)
• Tlačený návod na použitie k CE meraciemu adaptéru A 1460 v češtine
• Tlačený návod na použitie k USB oddeľovaču A 1521 v češtine
• CD Metrel s anglickou dokumentáciou k prístroju a PC program Metrel ES Manager v češtine
• Kalibračný list
• Záručný list
• Kartónový obal
