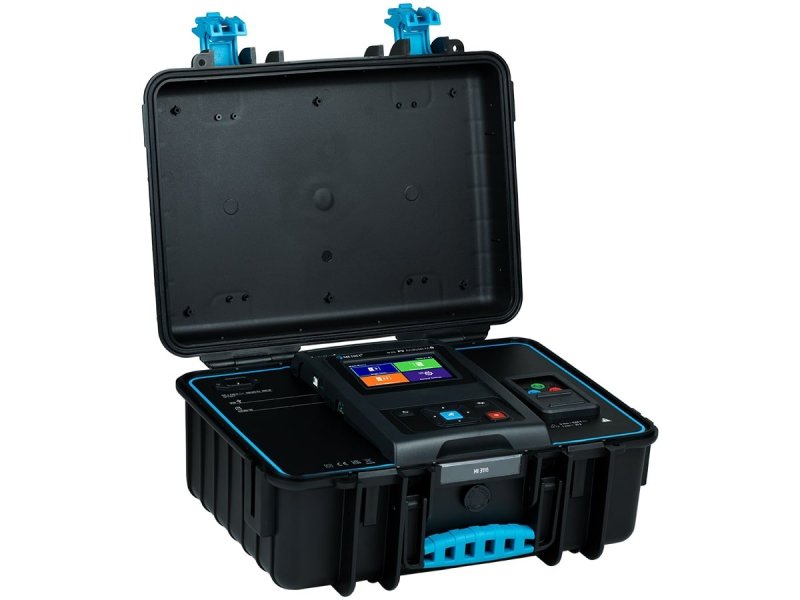

Metrel MI3116ST PV AnalyserXA - Multifunkčný prístroj 1500 V / 40 A

Prístroj je dodávaný vo verziách "Standard set MI 3116 ST" a "Bifacial set MI 3116 BF".
Sada BF obsahuje oproti verzii ST navyše dodatočné príslušenstvo potrebné na meranie bifaciálnych panelov.

Prístroj je určený na meranie a revíziu fotovoltaických (PV) systémov podľa normy EN 62446, umožňuje vykonávať merania kategórií 1 a 2.

Funkcie:

• Meranie na DC strane:
• spojitosť
• izolačný odpor do 1500 V
• napätie, prúd, výkon
• výpočet STC hodnôt
• meranie Uoc a Isc
• I-V krivka PV modulov
• meranie intenzity žiarenia a teploty panelov

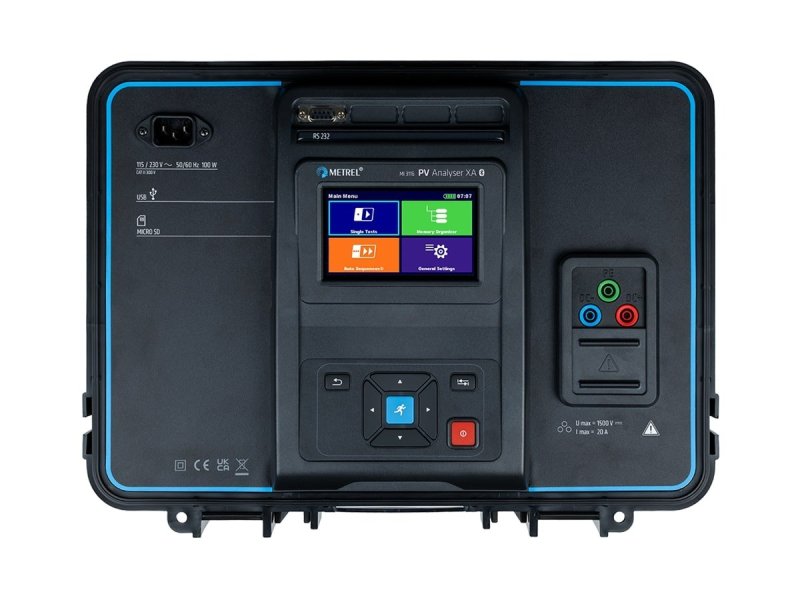

• Farebný dotykový displej, hodiny reálneho času
• Pamäť až 512 GB (SD karta)
• Komunikácia s PC: USB, RS 232, Bluetooth
• PC softvér v cene
• Funkcia pomoci – schéma pripojenia priamo na displeji
• Vzdialená jednotka (Wi-Fi) na meranie osvetlenia a teploty
• AUTO SEQUENCE® – automatizované postupy merania
• Bohaté príslušenstvo v základnej sade
• Možnosť merania aj vysoko účinných a bifaciálnych panelov (sady ST a BF)

Základné technické údaje:

• Izolačný odpor: 250 V / 500 V / 1000 V / 1500 V: 0,00 MΩ – 999 M≤ /li>
• Spojitosť: (±200 mA): 0,00 Ω – 1999 ≤ /li>
• I-V krivka:
• napätie: 20 V – 1500 V
• prúd: do 40 A
• výkon: do 48 kW
• vzorkovacia frekvencia: 200 Hz – 40 kHz, min. 512 bodov
• Uoc / Isc: meranie až do 1999 V a 39,99 A
• Intenzita žiarenia: 0 W/m2 – 1,75 kW/m2
• Teplota panelu: -10 °C – 85 °C

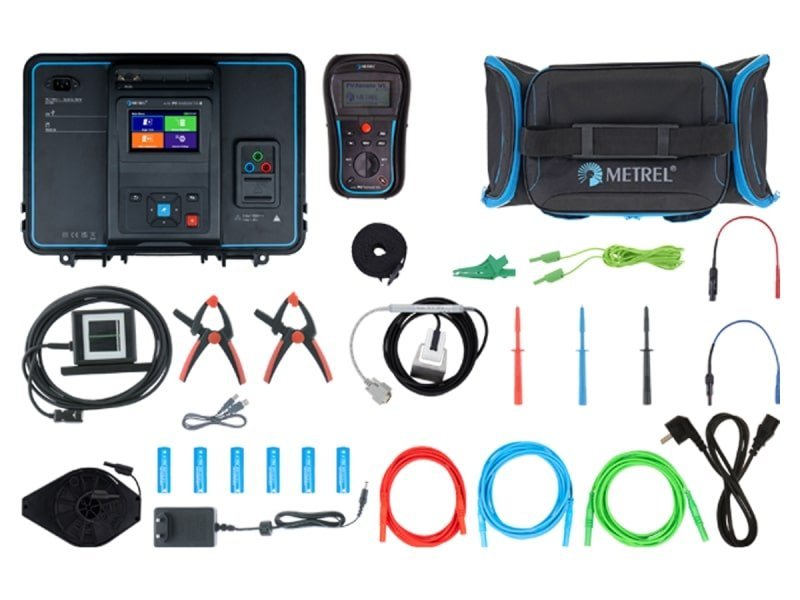

Rozsah dodávky:

• Prístroj MI 3116 PV AnalyserXA
• A 1785 PV Remote WL – Vzdialená jednotka pre meranie osvetlenia s Wi-Fi
• A 1833 Teplotný senzor PV
• A 1834 Referenčný článok PV
• 2× A 1835 Spona pre upevnenie príslušenstva
• A 1840 Testovací vodič MC4, modrý, 1500 V
• A 1841 Testovací vodič MC4, červený, 1500 V
• A 1790 RED Skúšobný vodič, červený, 3 m, 2,5 mm2
• A 1790 BLU Skúšobný vodič, modrý, 3 m, 2,5 mm2
• A 1792 Skúšobný vodič, zelený, 3 m, 0,75 mm2
• A 1509 Skúšobný vodič, čierny, 50 m, 0,75 mm2 – na cievke
• A 1012 Skúšobný vodič, zelený, 4 m, 0,75 mm2
• A 1309 Krokodílka, zelená
• A 1014 Meracie hroty, čierny
• A 1015 Meracie hroty, modrý
• A 1016 Meracie hroty, červený
• A 1727 USB kábel typ A/B
• A 1728 Napájací kábel, 2 m, 3×0,75 mm2
• A 1551 Polstrovaná prepravná taška, veľkosť L
• A 1548 Napajaci adapter 0,5 A / 12 V
• A 1791 Ramenný pás s utahovacou sponu
• S 2080 Sada batérií typu AA, 2100 mAh – 6 ks
• Kalibračný certifikát pre MI 3116
• Kalibračný certifikát pre A 1785
• Používateľský manuál
• SW 1201 Metrel Electrical Safety Manager (MESM) *
• P 1403 Predplatné Metrel Smart Cloud Pro na 3 roky*

* Metrel ES Manager je dostupný na bezplatné stiahnutie na webovom serveri.
** V niektorých krajinách môže byť napájací adaptér nahradený národnou verziou A 1569.
*** Predplatné Metrel Smart Cloud Pro na 3 roky je dostupné BEZPLATNE až do konca roku 2025.
