Metrel MI3365 F OmegaEE XD - Tester spotrebičov a nástrojov Vysokonapäťový test 1500 V / 3000 V
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Metrel MI3365 F OmegaEE XD - Tester spotrebičov a nástrojov Vysokonapäťový test 1500 V / 3000 V
Nová inovovaná séria OmegaEE XD prináša 4 modely určené pre profesionálne použitie v najnáročnejších aplikáciách. Všetky podporujú používateľské účty, čo znamená, že jedno zariadenie môže používať viacero elektrikárov.
Prístroje pokrývajú nasledujúce oblasti testovania:
prenosné prístroje, zvárací prístroj, medicínske prístroje, profesionálne testovanie PRCD prístrojov a testovanie nabíjacích káblov EV mód 2 a mód 3.
Všetky prístroje majú pokročilé vstavaného používateľské rozhranie, ktoré umožňuje vykonávanie preddefinovaných a používateľom vytvorených automatických testovacích postupností AUTOSEQUENCE. Veľká kapacita pamäte umožňuje používateľovi dlhodobé ukladanie a archiváciu údajov. Všetky prístroje sú špeciálne navrhnuté pre dlhodobé testovanie, pretože ich pamäťová štruktúra umožňuje jednoduché vyhľadávanie v archíve prístrojov a rýchle opätovné vykonávanie (periodických) testov.
Veľký dôraz bol kladený na podporu periférnych zariadení ako sú tlačiarne a skenery čiarových alebo QR kódov a RFID čítačky (v Bluetooth aj drôtovej verzii). Okrem toho sú všetky verzie prístroja podporované našim počítačovým softvérom Metrel ES Manager.
Meranie
STN STN EN 50678 / STN STN EN 50699
- Vizuálne kontroly
- Spojitosť // Odpor ochranného uzemnenia 200 mA
- Spojitosť // Odpor ochranného uzemnenia 10A, 25A*
- Izolačný odpor (Riso, Riso-S)
- Prúd ochranným vodičom
- Dotykový únikový prúd
- Únikový prúd produkovaný plávajúcim vstupom
- Výkon (P, S, Q, PF, THD, THDi, CosO, I, U)
- test PRCD, (2 póly, 3 póly, K/Di (varistor), S (3 póly))
- test RCD (typ A, AC, B, B+, F)
- test IC-CPD (EV-RCD, PE vodič)
- Napätie, SELV/PELV
- Flash test, (1500V, 3000V)**
- Polarita / aktívny test zapojenia
- Diagnostický test EVSE
- Skúška poistiek
- Meranie prúdu kliešťami***
- Funkčné kontroly
*Len modely 25A, M, F
**Len model F
*** s A 1283
STN STN EN 62353/STN STN EN 62353 rozšírená na skúšky podľa IEC 60601,
(len MI 3365 M)
- Izolačný odpor
- Dotykový prúd
- Únikový prúd pacienta
- Únik zariadenia
- Únik aplikačnej časti
IEC/EN 60974-4 (s A 1422)
- Izolačný odpor
- Únik zvárací obvod
- Únik ochranným vodičom
- Napätie naprázdno
Hlavné vlastnosti
- Preddefinované funkcie AUTOSEQUENCE podľa: STN STN EN 50678, STN STN EN 50699, EV kábly, P-RCD, plávajúce vstupy, EN 62368-1, EN 60974-4, STN STN EN 62353
- Rýchle testovanie s využitím QR a čiarových kódov
- Filtre pre ľahký výber testovacej postupnosti
- Podpora testovania IC-CPD: podpora testovania EV káblov Mode 2 a Mode 3 v kombinácii s podporovanými adaptérmi
- Podpora testovania PRCD
- Integrovaný modul pre rýchle testovanie všetkých typov poistiek.
- Vysokonapäťový test (iba MI 3360 F)
- Testovanie zdravotníckych zariadení (iba MI 3360 M)
- Simulácia podmienok jednej poruchy umožňuje testovanie
- informačných a komunikačných technológií podľa IEC/EN 62368
- Podpora testovania zvárací prístroj podľa IEC/EN 60974-4
- Test pevne pripojených zariadení
- Veľká pamäť: zabudovaná 8 GB microSD, možnosť rozšírenia na 32 GB
- PC SW Metrel ES Manager: umožňuje vytváranie testovacích štruktúr, používateľsky definovaných AUTOSEQUENCE, profesionálnych testovacích správ a prenos údajov na archiváciu
- Dotykový displej: farebný dotykový displej s vysokým rozlíšením, 4,3" TFT
- Ovládanie cez dotykový displej alebo klávesnicu
- aMESM Android SW: umožňuje skenovanie QR kódu a nahrávanie vopred pripravených používateľom definovaných AUTOSEQUENCE.
Normy
- STN STN EN 50699 Periodické kontroly
- STN STN EN 50678 Kontroly po oprave
- IEC 62368-1 Zariadenia audio/video, informačné a komunikačné technológie
- IEC 62353 Periodické kontroly a kontroly po oprave zdravotníckych zariadení
- IEC 60601 Zdravotnícke zariadenia (čiastočne)
- IEC 60947-4 Testovanie zvárací prístroj (s A1422)
- IEC 62752 nabíjanie elektro vozidiel Mode2 (IC-CPD)

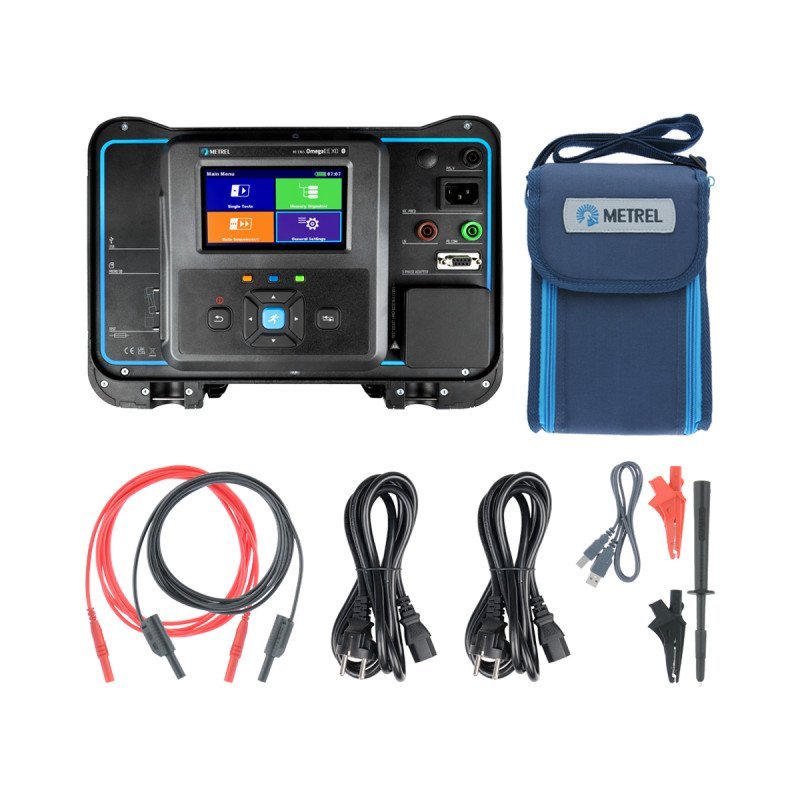

Rozsah dodávky
- Prístroj MI 3365 F OmegaEE XD
- A 1493 napájací kábel 2 ks
- A 1342, meracie vedenie 1,5m čierne
- A 1014 meracie hroty čierne CAT III 1000V
- A 1013 krokodílka čierna CAT III 1000V
- A 1271 taška veľkosť S
- A 1727 USB kábel
- PC SW Metrel ES Manager Basic*
- Kalibračný certifikát
- Návod na obsluhu
*Voľne stiahnuteľný zo stránok Metrel.si
- Vizuálne kontroly
- Spojitosť // Odpor ochranného uzemnenia 200 mA
- Spojitosť // Odpor ochranného uzemnenia 10A, 25A*
- Izolačný odpor (Riso, Riso-S)
- Prúd ochranným vodičom
- Dotykový únikový prúd
- Únikový prúd produkovaný plávajúcim vstupom
- Výkon (P, S, Q, PF, THD, THDi, CosO, I, U)
Normy a zhoda
CAT III 1000 V, STN EN 62353, IEC/EN 60974-4, IEC/EN 62368, IEC 60601, IEC 62368-1, IEC 62353, IEC 60947-4, IEC 62752, STN EN 50678, STN EN 50699, STN EN 62353, EN 60974-4, EN 62368-1, EN 62368, CE
Časté otázky
- Aké sú hlavné testovacie funkcie Metrel MI3365 F OmegaEE XD?
- Prístroj pokrýva vizuálne kontroly, spojitosť ochranného uzemnenia (200 mA, 10A, 25A), izolačný odpor, prúd ochranným vodičom, dotykový únikový prúd, vysokonapäťový test (1500V, 3000V), testovanie PRCD, RCD a IC-CPD pre EV kábly Mode 2 a Mode 3, meranie výkonu a ďalšie funkcie podľa noriem EN 50678, EN 50699 a IEC 62353.
- Ktoré normy spĺňa Metrel MI3365 F?
- Prístroj spĺňa normy STN EN 50678, STN EN 50699, STN EN 62353, IEC 60601, IEC 60974-4, IEC 62368-1 a IEC 62752 pre nabíjanie elektrovozidiel Mode 2.
- Aká je kapacita pamäte a displej prístroja?
- Prístroj má zabudovanú pamäť 8 GB microSD rozšíriteľnú na 32 GB a farebný dotykový displej s vysokým rozlíšením 4,3" TFT.
- Čo je súčasťou dodávky Metrel MI3365 F?
- Dodávka obsahuje prístroj MI 3365 F OmegaEE XD, napájací kábel (2 ks), meracie vedenie 1,5m, meracie hroty CAT III 1000V, krokodílku CAT III 1000V, tašku veľkosť S, USB kábel, PC SW Metrel ES Manager Basic, kalibračný certifikát a návod na obsluhu.
