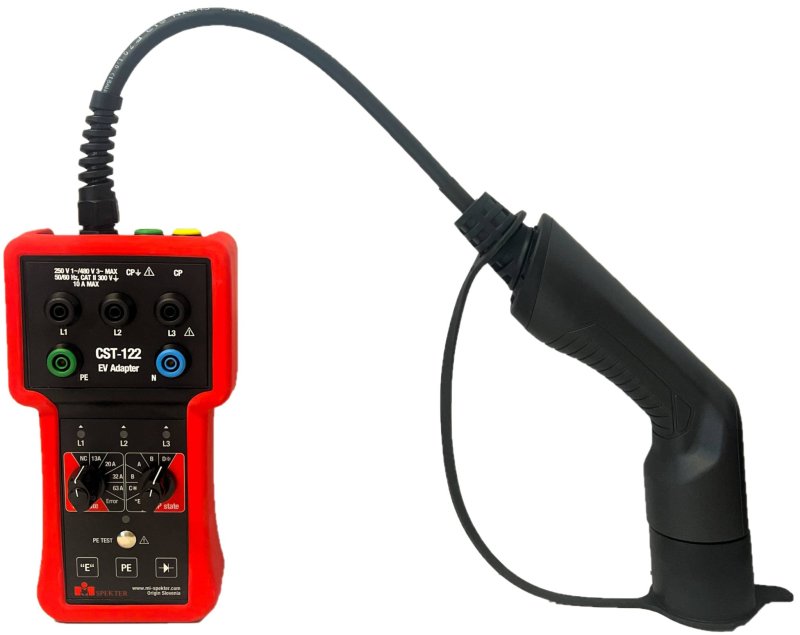

MI Spekter CST-122 - Adaptér na testovanie nabijacich stanic režim 2 a 3

Slúži na pripojenie meracích prístrojov k výstupom nabijaciej stanice a umožňujú vykonávanie bezpečnostných a funkčných skúšok súčasne so simuláciou pripojeného vozidla.

Sada testovacieho adaptéra CST-122 s konektorom typu 2 je určená na testovanie funkčnosti a bezpečnosti nabijacích stanic v režime 2 a 3 pre nabíjanie striedavým prúdom. Adaptér napodobňuje elektrické vozidlo a spúšťa nabíjací cyklus, aktivuje výstup napätia a prúdu a umožňuje vykonávať testy v kombinácii s vhodnými meracími prístrojmi, ako je tester inštalácií (Fluke 1664 FC) alebo ScopeMeter® (série Fluke 120B). Pomocou sady adaptéra je možné nabíjacie stanice testovať v súlade s normami IEC/STN STN EN 61851-1 a IEC/HD 60364-7-722.

Ak sa chcete pripojiť k nabijaciej stanici pre elektrické vozidlá typu 2 so zásuvkou alebo sa pripojiť k nabijaciej stanici typu 2 s konektorom vozidla, použite zástrčku typu 2. Na zabezpečenie maximálneho dostupného prúdu pre nabíjanie je možné vykonávať rôzne testy vrátane kontroly zemného spojenia, izolácie vodičov, merania napätia a činiteľa využitia (triedy), a to všetko pomocou jedného adaptéra. Adaptér CST-122 umožňuje simulovať chybový stav signálu CP (E) a PE (zemné spojenie). Na ľahké zistenie prítomnosti napätia ponúka samostatný indikátor fáz tromi kontrolkami. Kvôli odstraňovaniu porúch nabijacích stanic nie je potrebné vozidlo na pracovisko: adaptér pri pripojení k nabijaciej stanici simuluje elektrické vozidlo a umožňuje ľahké testovanie prevádzkových vlastností a vykonávanie údržby.

Hlavné parametre a funkcie

• Vhodné pre nabíjacie stanice pre vozidlá s režimom nabíjania 2 a 3 (mode 2 a 3)
• Kompatibilný s nabijacími stanicami so zásuvkou EV typu 2
• Predbeţný test PE: S touto bezpečnostnou funkciou sa vodič PE testuje na možnú prítomnosť nebezpečného napätia proti uzemneniu.

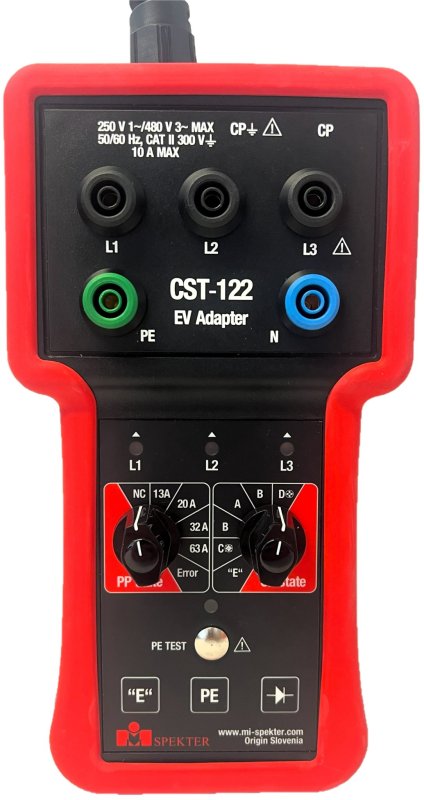

• Stav Proximity Pilot (PP) „Simulácia kábla”: S otočným prepínačom PP môže adaptér simulovať rôzne prúdové funkcie nabíjacích káblov. Prepínač polôh Nepripojené, 13 A, 20 A, 32 A, 63 A a Chyba
• Stav Control Pilot (CP) „Simulácia vozidla”: S otočným prepínačom CP State je možné simulovať všetky stavy nabíjania. Režimy A, B, C, D a "E".
• Samostatný indikátor fáz L1, L2 a L3 s tromi kontrolkami na ľahkú kontrolu, či je na výstupe nabíjania prítomné napätie
• Meracie výstupy L1, L2, L3, N a PE slúžia na bezpečné a spoľahlivé pripojenie meracích zariadení (napríklad kombinovaných testovacích zariadení) na vykonávanie testov bezpečnosti a funkcie. Vďaka tomu je možné testovať:
  • uzemnenie
  • izolácia
  • impedancia slučky/vedenia
  • skúška vypnutia prúdového chráničky
• Simulácia chybového stavu CP „E”
• Simulácia chyby PE (chyba uzemnenia)
• Simulácia chyby Diode Error

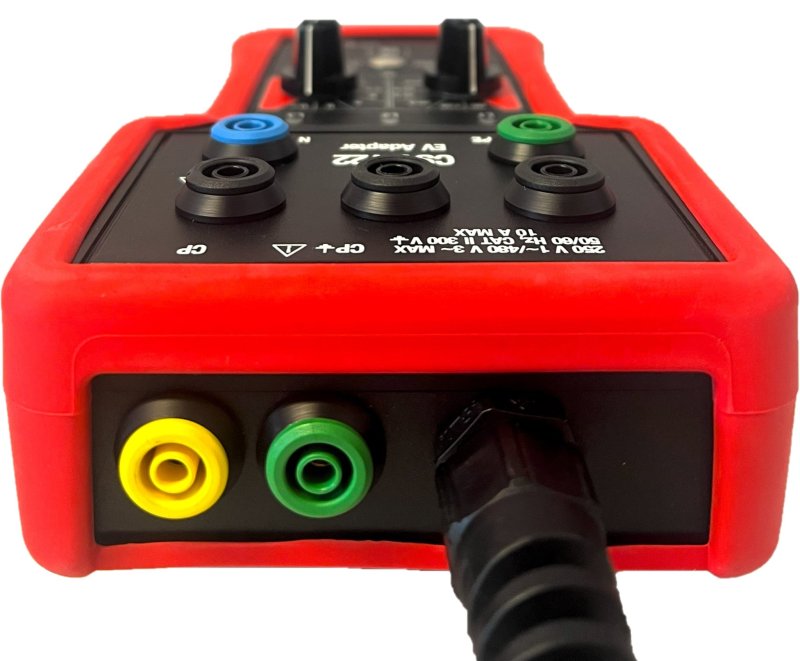

• Svorky pre výstup signálu CP na kontrolu komunikácie medzi adaptérom (simulované elektrické vozidlo) a nabíjacou stanicou. To je možné merať pomocou osciloskopov alebo multimetra. Napäťová hladina definuje režimy nabíjania a pracovný cyklus tohto signálu PWM (modulácia šírky impulzu) definuje maximálny prípustný nabíjací prúd

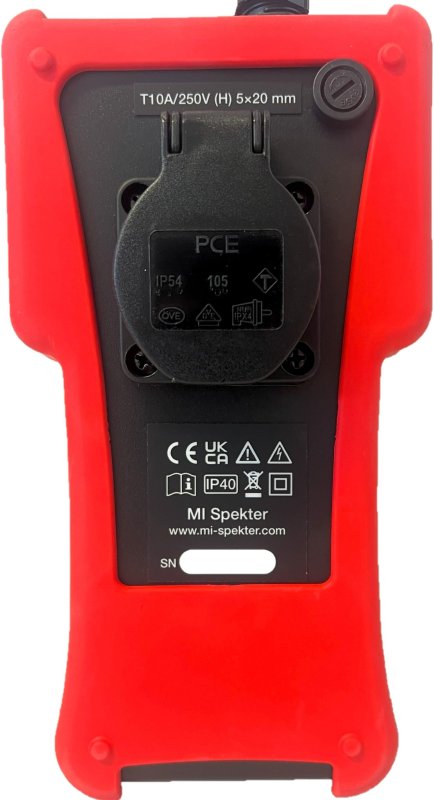

• Zásuvka záťaže pre max 250 V / 10 A

Napájanie, prevádzkové podmienky, konštrukcia, záruka

• Spotreba max 1W
• Robustná konštrukcia, ergonomický dizajn
• Stupeň ochrany IP40
• Pracovná teplota -20 až 40 °C
• Skladovacia teplota -20 až 50 °C
• Rozmery: 11 cm × 4,5 cm × 20,5 cm
• Hmotnosť: 1 kg
• Bezpečnostná kategória CAT II / 300 V
• Záruka na hlavný prístroj: 24 mesiacov

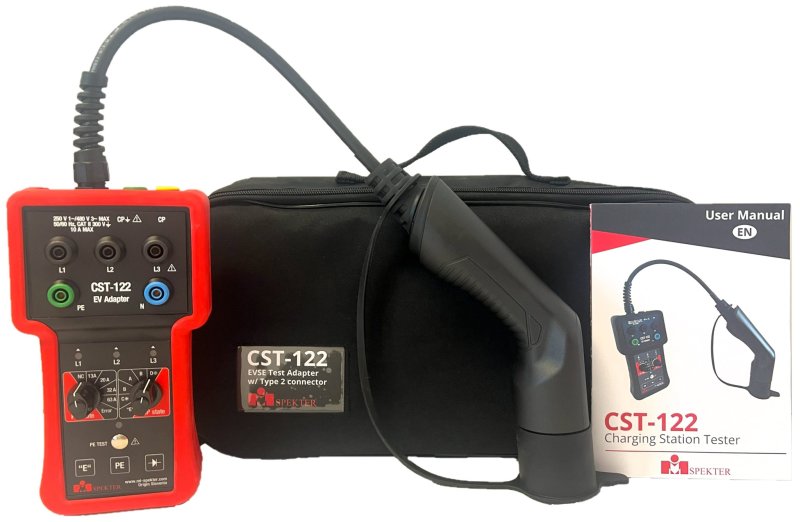

Rozsah dodávky:

Adaptér MI SPEKTER CST-122 s kabelom typ2, prenosná brašňa, návod na obsluhu
