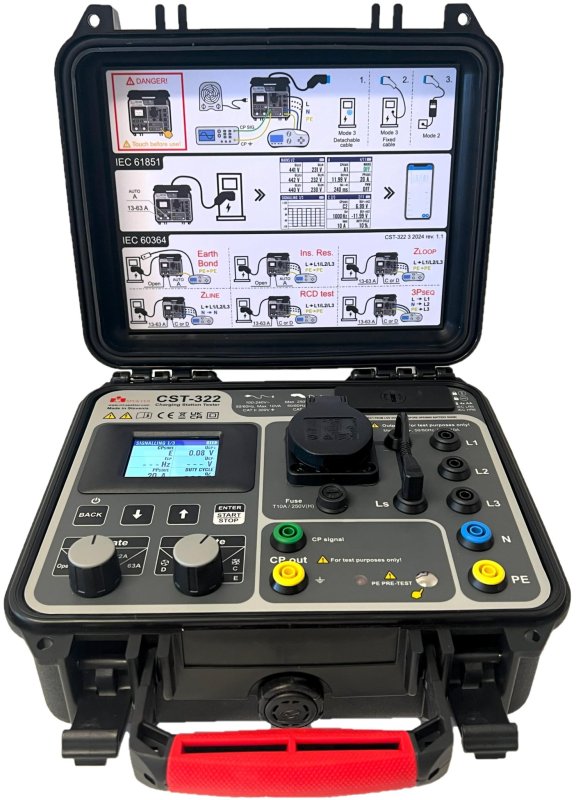

MI Spekter CST-322 - Analyzátor nabíjacích staníc

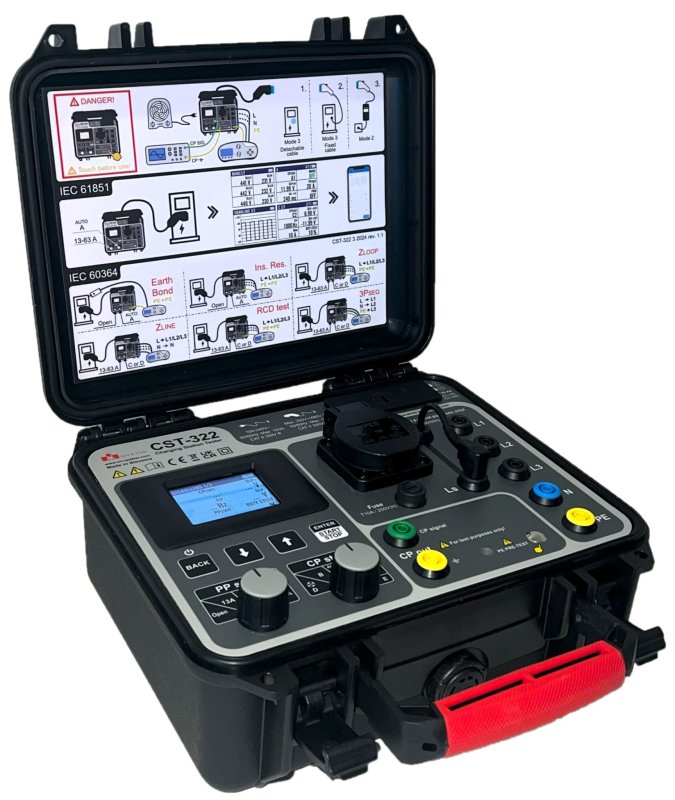

Analyzátor MI SPEKTER CST-322 predstavuje kompletné riešenie pre testovanie bezpečnosti a prevádzkových vlastností AC nabíjacích staníc pre elektrické vozidlá s konektormi typu 2. Je určený pre technikov, ktorí potrebujú vykonávať a zdokumentovať viacero testov rýchlo a efektívne bez potreby použitia viacerých prístrojov.

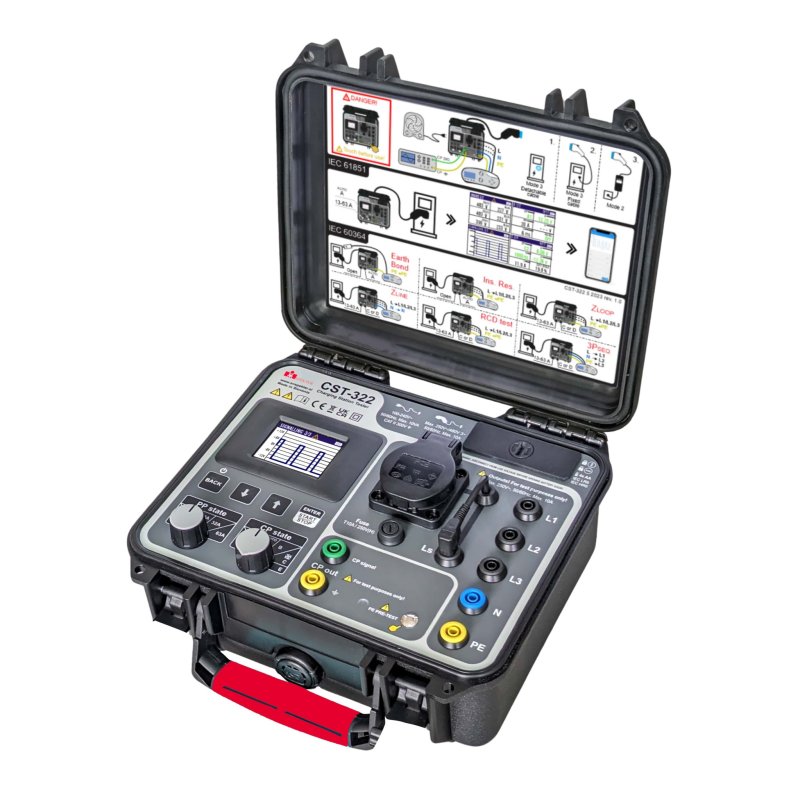

Prístroj je osadený LCD displejom a nezávislým procesorom umožňujúcim funkciu AUTOTEST. Tá zjednodušuje analýzu a skracuje čas strávený testovaním. Analyzátor nabíjacích staníc pre elektrické vozidlá CST-322 je navrhnutý v súlade s normami STN STN EN 61851-1 a IEC/HD 60364-7-72.

Analyzátor CST-322 umožňuje simulovať chybový stav signálu CP (E) a PE (zemné spojenie). Kvôli odstraňovaniu porúch nabíjacích staníc nie je potrebné privážať na pracovisko elektrické vozidlo: adaptér pri pripojení k nabíjacej stanici simuluje elektrické vozidlo a umožňuje jednoduché testovanie prevádzkových vlastností a vykonávanie údržby.

Pre niektoré merania ako je predbežný test PE - uzemnenie, izolácia alebo impedancia slučky je potrebný tester inštalácií.

Hlavné parametre a funkcie

• Vhodné pre nabíjacie stanice pre vozidlá s režimom nabíjania 2 a 3 (mode 2 a 3)
• Kompatibilný s nabíjacími stanicami so zásuvkou EV typu 2 s pevnými aj vymeniteľnými kábľami
• Používateľsky definovateľné automatické testy, ktoré môžu zahrnúť
  • Výsledok vizuálnej inspekcie
  • Meranie napätia a sledu fází u 3P systémov (max 250 / 480V_AC, 50/60 Hz)
  • Stav Control Pilot (CP) „Simulácia vozidla”: S otočným prepínačom CP State je možné simulovať všetky stavy nabíjania. Režimy A, B, C, D a "E".
  • Predbeţný test PE: S touto bezpečnostnou funkciou sa vodič PE testuje na možnú prítomnosť
  • Simulácia chyby PE (chyba uzemnenia)
  • Simulácia chybového stavu CP „E”
  • Simulácia chyby: skrat diódy, Chyba „D”
  • Test doby vybavenia prúdového chrániča
• Analýza signálu CP na kontrolu komunikácie medzi adaptérom (simulované elektrické vozidlo) a nabíjacou stanicou. Napäťová hladina definuje režimy nabíjania a pracovný cyklus tohto signálu PWM (modulácia šírky impulzu) definuje maximálny prípustný dobíjací prúd. Zobrazenie je možné priamo na LCD displeji, alebo pomocou experného výstupu na osciloskope alebo multimetri, alebo na displeji telefónu / tabletu.
• Stav Proximity Pilot (PP) „Simulácia kábla”: S otočným prepínačom PP môže adaptér simulovať rôzne prúdové funkcie nabíjacích káblov. Prepínač polôh Nepripojené, 13 A, 20 A, 32 A, 63 A
• Predbeţný test prúdového chrániča AC, A, B a ochranné zariadenie RDC-DD
• test aktivácie prúdových chráničov 30 mA (RCD) a 6 mA (ochranné zariadenie RDC-DD)
• Slovenská zásuvka pre trvalé zaťaženie 10A, alebo adaptér pre zaťaženie cez 4 mm zdierky L1, L2, L3
• Meracie výstupy L1, L2, L3, N a PE slúžia pre bezpečné a spoľahlivé pripojenie meracích prístrojov (napríklad sdružených revíznych prístrojov) k vykonávaniu testov bezpečnosti a funkcie. Vďaka tomu je možné testovať:
  • uzemnenie
  • izolácia
  • impedancia slučky/vedenia
• Podpora bezdrôtového pripojenia
• Bluetooth pre prenos údajov do telefónu / tabletu
• Bluetooth 5.2
• Interná pamäť

Napájanie, prevádzkové podmienky, konštrukcia, záruka

• Farebný TFT LCD displej displej 2,4" s rozlíšením 320 x 240
• Duálne napájanie z batérií / akumulátorov (4x AA alkalické alebo NiMH) alebo zo siete (dĺžka prívodného kábla 2 m)
• Robustná konštrukcia, ergonomický dizajn
• Vysoký stupeň krytia IP54 (zatvorené veko) a IP40 (otvorené veko)
• Bezpečnostná kategória CAT II / 300 V
• Pracovná teplota -10 až 40 °C
• Skladovacia teplota -20 až 50 °C
• Rozmery: 25,8 cm × 23 cm × 12,3 cm
• Hmotnosť: 2,1 kg prístroj, 0,8 kg kábel typ 2
• Záruka na hlavný prístroj: 36 mesiacov

Rozsah dodávky:

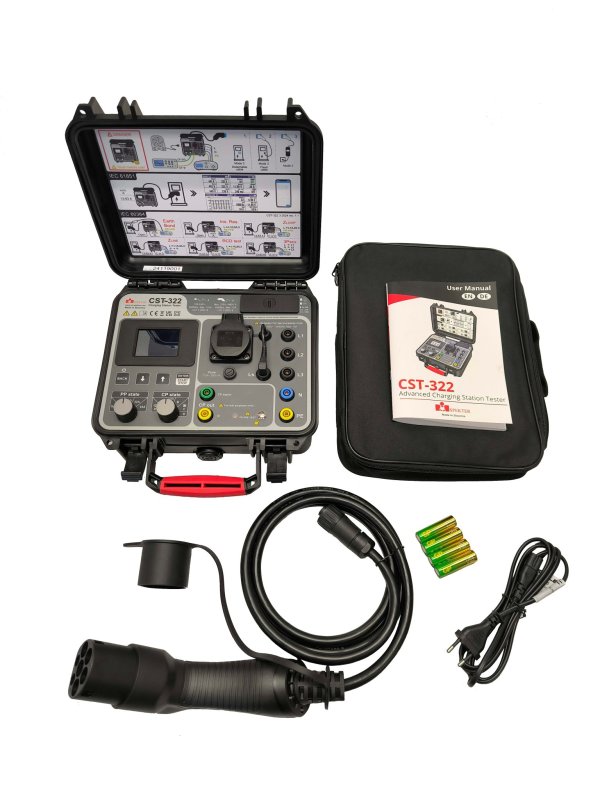

Analyzátor CST-322CZ, 1ks kábel typ2, 1ks napájací kábel, 4 ks batéria AA, 1ks mäkké puzdro, návod na obsluhu
