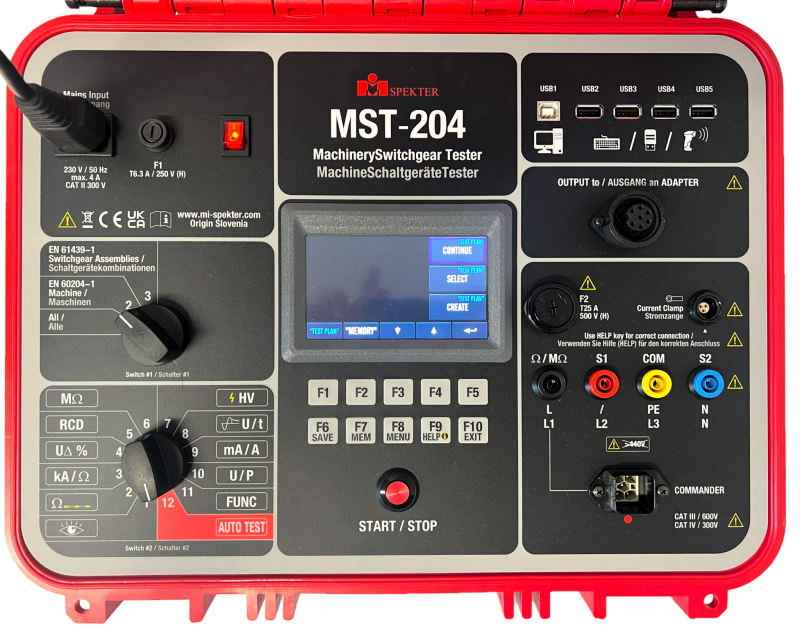

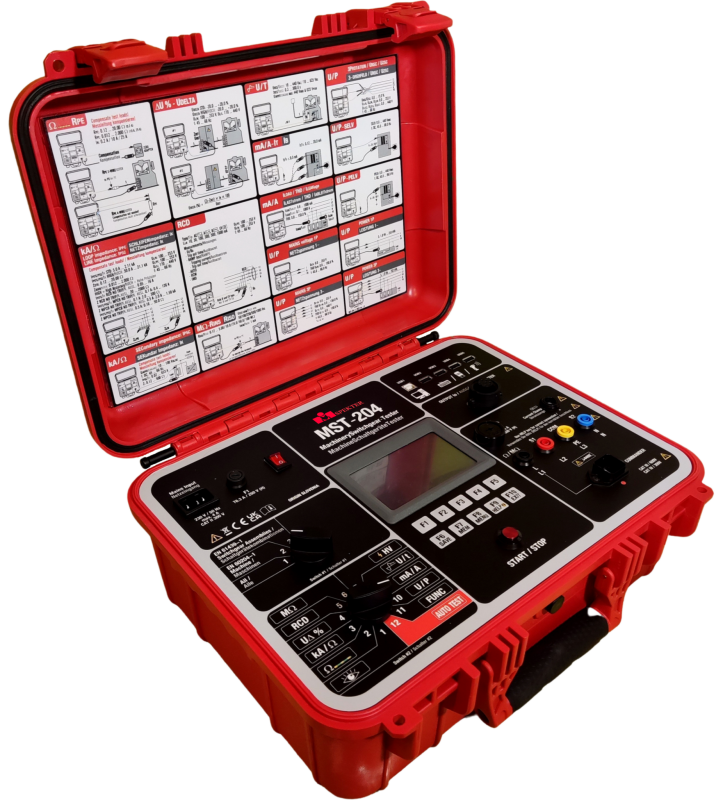

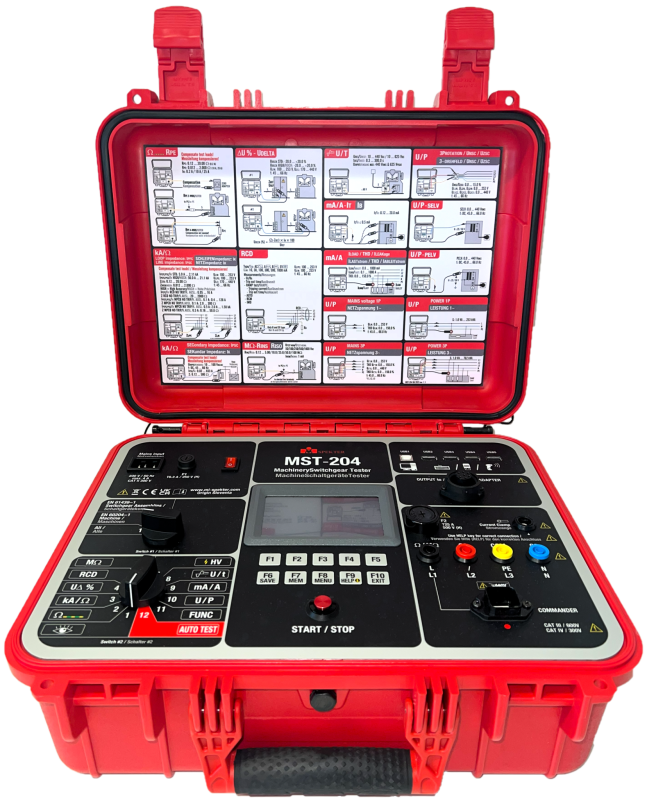

MI Spekter MST-204 - Tester elektrických časti strojných zariadení Meranie izolácie 100 MΩ

Multifunkčný tester Mi Spekter MST-204 je meracie zariadenie určené na testovanie účinnosti ochranných opatrení v strojoch, nízkonapatových spínacích zariadeniach a rozvádzačoch. Použitie vysokonapatového adaptéra (HVA-204) rozširuje funkčnosť hlavnej jednotky o schopnosti na testovanie striedavého vysokého napätia. Trojfázový adaptér (TPA-204) umožňuje používateľom testovať zvárací stroj, prenosné spotrebiče, predlžovacie káble, PRCD, nabíjacie káble pre elektromobily a ďalšie. Pokročilá funkcia AUTO-TEST umožňuje používateľom rýchlo a ľahko vykonávať preddefinované testovacia sekvencia alebo testovacia plány vytvorené zákazníkom. Vstavaná veľká pamäť dokáže uchovávať namerané výsledky, ktoré môžu byť neskôr prenesené do počítačového softvéru na vytvorenie testovacích protokolov.

Testy podľa noriem

• Tester elektrických časti strojných zariadení, rozvádzačov, náradia, spotrebičov podľa noriem:
  • STN EN 60204-1 - Bezpečnosť strojných zariadení. Elektrické zariadenia pracovných strojov. Časť 1: Všeobecné požiadavky
  • STN EN 61439-1 - Rozvádzače nízkeho napätia - Časť 1: Typovo skúšané a čiastočne typovo skúšané rozvádzače
  • ČSN EN 61180 - Technika skúšok vysokým napätím pre zariadenia nízkeho napätia - Definície, požiadavky na skúšky a skúšobné postupy, skúšobné zariadenia
  • ČSN EN 50191 - Zriaďovanie a prevádzka skúšobných elektrických zariadení
  • ČSN EN 60974-4 - Zariadenia pre oblúkové zváranie - Časť 4: Kontrola a testovanie svárací zariadení v prevádzke
  • STN EN 50678 - Všeobecný postup na overenie účinnosti ochranných opatrení elektrických spotrebičov po oprave
  • STN EN 50699 - Opakované testovanie elektrických spotrebičov
  • ČSN EN 61557 - Elektrická bezpečnosť v nízkonapäťových rozvodných sieťach so striedavým napätím do 1 000 V a so jednosmerným napätím do 1 500 V - Zariadenia na testovanie, meranie alebo sledovanie činnosti prostriedkov ochrany
    • -1 - Časť 1: Všeobecné požiadavky
    • -2 - Časť 2: Izolačný odpor
    • -3 - Časť 3: Impedancia slučky
    • -4 - Časť 4: Odpor vodičov uzemnenia, ochranného spojenia
    • -6 - Časť 6: Prúdové chráničky (RCD) v rozvodných sieťach
    • -7 - Časť 7: Poradie fáz
    • -14 - Časť 14: Zariadenia na testovanie bezpečnosti elektrických zariadení strojov
    • -16 - Časť 16: Zariadenia na testovanie účinnosti ochranných opatrení pre elektrické zariadenia a/alebo zdravotnícke elektrické zariadenia

Parametre a funkcie

• Test prepojenia prúdom 200mA, 10A a 25A s rozlíšením až 1 mΩ. Podpora 2 vodičového (2W) aj 4 vodičového Kelvinovho (4W) zapojenia
• Meranie izolácie až do 100 MΩ testovacím napätím 50, 100, 250, 500 a 1000 V alebo nastaviteľný 50 až 1000 V. Možnosť aktivácie funkcie RAMP.
• Vysokonapatovy test (iba s modulom HVA-204 - voliteľné príslušenstvo) priloženým AC napätím 250 - 5100 V_AC. Možné zvoliť režim RAMP UP (postupný nárast), RAMP UP/DOWN (nárast a pokles) a bez rampy.
• Meranie impedancie slučky a vnútorného odporu siete vysokým prúdom s rozlíšením až 0,001 Ω a testovacím prúdom až 121A (pulzne). Skratový prúd až 21,1 kA
• Meranie impedancie slučky bez vybavenia chráničov
• Meranie úbytku napätia vysokým prúdom
• Meranie chráničov RCD&PRCD typu A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV,
  A-K/A-G, AC, AC-S, AC-K/AC-G s prúdmi 10 / 30 / 100 / 300 / 500 / 1 000 mA. Možnosť testovať čas vybavenia chráničov s násobiteľom x0,5; x1; x2, x5 I?n. Test vybavovacieho prúdu postupne rastúcim prúdom. Meranie Uf.
• meranie zvyškového napätia
• meranie času vybíjania až 300 s pri hranici 60 V, alebo nastaviteľne 25 až 60 V
• záznam výsledkov vizuálnej kontroly testovaného objektu
• meranie únikového prúdu (voliteľné príslušenstvo CC-204-50A)
• meranie dotykového prúdu
• meranie prúdu záťažou externým klešťovým prevodníkom (voliteľné príslušenstvo CC-204-1000A)
• meranie napätia v 1f i 3f sústave
• meranie PELV a SELV
• Test poradia fáz
• Meranie výkonov na 2, 3 i 4 vodičovej sieti. Meranie U, I, P, S, Q, cos ?, PF

Meranie, analýza, ovládanie

• Ovládanie pomocou jednoduchých ikon a 10 základných tlačidiel
• Obrazovka nápovedy s grafickým schématom pripojenia
• Automatické parametre a limity na základe zvolených noriem
• Vizuálne a zvukové varovanie po prekročení nastavených limitov
• Automatické skripty obsahujúce testy, inštrukcie, nastavenie a usporiadanie výsledkov
• Diaľkové ovládanie pomocou ovládača s tlačítkami START, STOP, SAVE a ENTER (voliteľné príslušenstvo)
• Vyhľadávanie a zobrazovanie testovacích údajov uložených v prístroji
• Možnosť kontinuálneho merania alebo časovača (podľa funkcie)
• Generovanie a tlač testovacích protokolov pomocou SW-MST-204 na PC

Komunikácia, rozhranie a ukladanie údajov

• 1x rozhranie USB-B na prenos údajov do počítača
• 4x rozhranie USB-A na pripojenie čítačky čiarových kódov, USB klávesnica a Flash Disku
• Pamäť pre až 30 000 lokácií

Napájanie, prevádzkové podmienky, konštrukcia, záruka

• Displej farebný dotykový 480 x 272, 4,3" LCD obrazovka
• Prevádzka na sieťové napájanie 230 V, 50 Hz
• Spotreba 230 VA bez HVA-204 a 850 VA s HVA-204
• Robustná konštrukcia, ergonomický dizajn
• Nastaviteľná intenzita zvukovej signalizácie

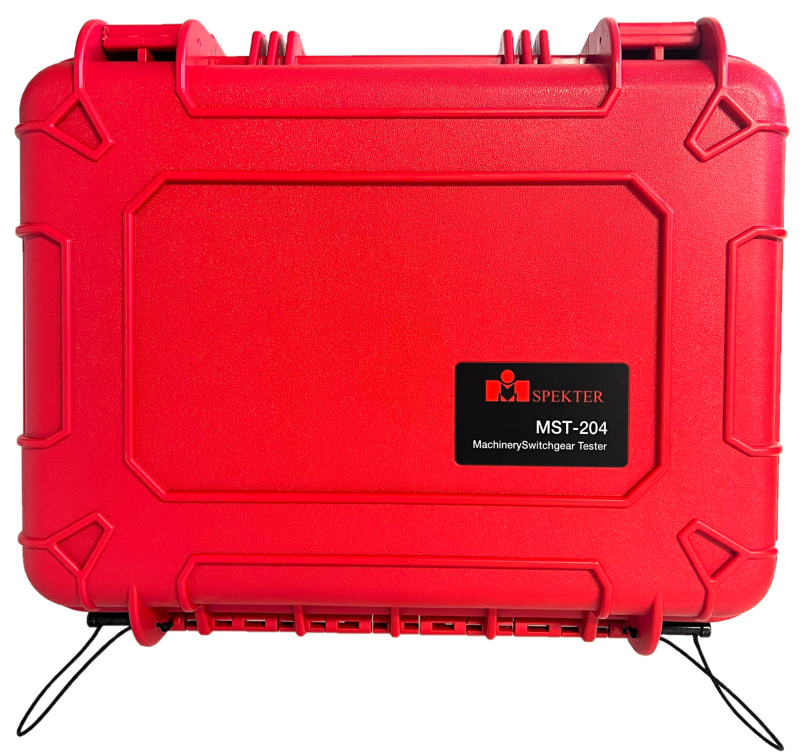

• Vysoký stupeň krytia IP65 pri uzavretom kufri, IP40 pri otvorenom kufri, odnímateľné veko s nápovedou
• Samostatné textilné puzdro na príslušenstvo
• Možnosť adaptéru pre pripojenie do 19" racku
• Bezpečnostná kategória až 600 V / CAT III, 300 V / CAT IV
• Mechanická odolnosť na pád z 0,5 m
• Pracovná teplota 0 až 45 °C
• Skladovacia teplota -30 až 60 °C
• Rozmery: 40,5 cm × 33 cm × 18 cm (MST-204 i HVA-204)
• Hmotnosť: približne 11,6 kg MS-204 a 13,1 HVA-204, bez príslušenstva
• Záruka na hlavný prístroj: 24 mesiacov

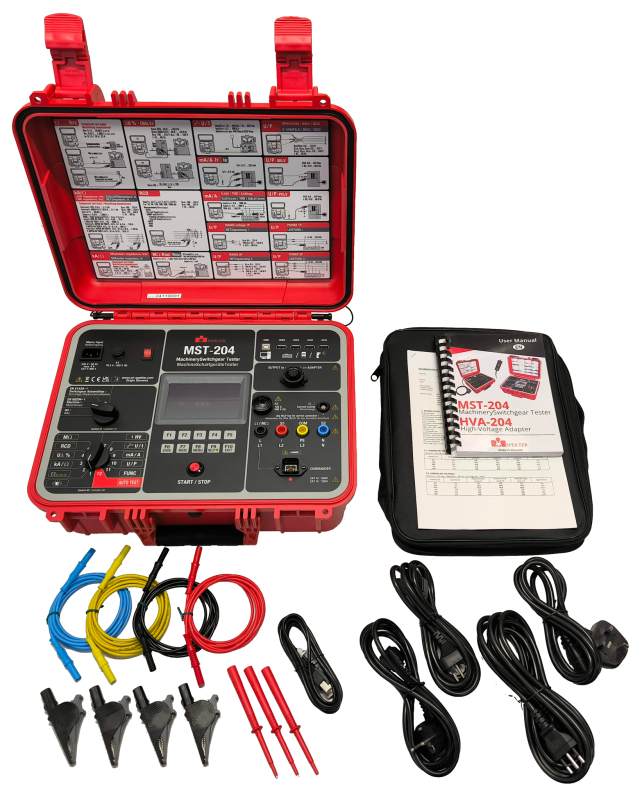

Rozsah dodávky:

Tester MT-204, 1 ks kľúč na uzamknutie HV testu, 2 ks predlžovací vodič 2 m, 2 ks predlžovací vodič 10 m, 2 ks krokodílka, 3 ks meracie hroty, 3 ks napájací kábel (Schuko, Swiss, UK), 1 ks komunikačný kábel USB, 1 ks puzdro, 1 kalibračný certifikát, návod na obsluhu
