Micsig SATO1004 - Digitálny automobilový osciloskop 4 kanály 200 MHz

Osciloskop zo série SATO je špeciálne navrhnutý pre diagnostiku v odvetví automotivu. Osciloskop je schopný akvizície a dekódovania CAN High /CAN Low, CAN FD, LIN, FlexRay, a K line signálov. Súčasťou sú profesionálne diagnostické funkcie a režimy pre diagnostiku áut a ich dielov.

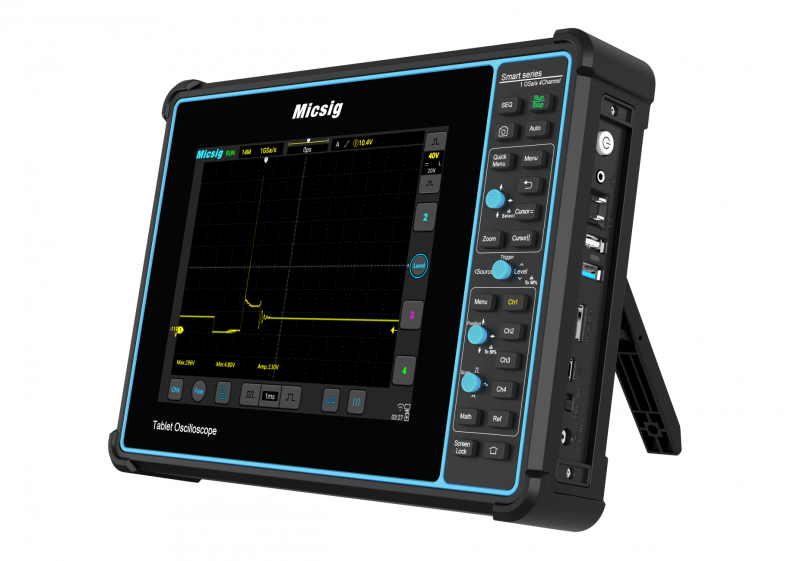

Všetky nastavenia je možné nastaviť pomocou 8" dotykovej obrazovky alebo pomocou ovládacieho panela s tlačidlami a gombíkmi. Podporuje diaľkové ovládanie cez wifi pomocou mobilnej aplikácie (Android/iOS) alebo pomocou PC. Osciloskop je tiež možné pripojiť cez HDMI k monitorom na prezentačné a demonštračné účely.

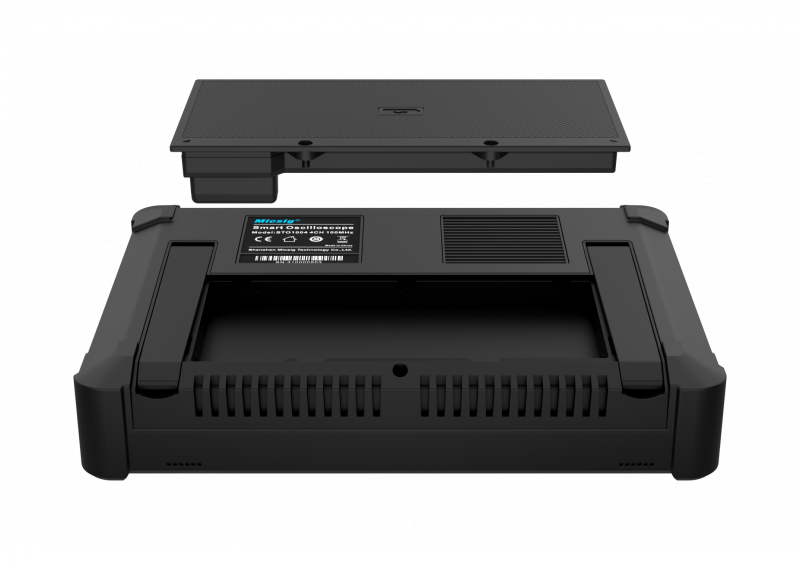

Zabudovaný akumulátor o veľkosti 7500mAh a kompaktný dizajn zabezpečuje pohodlnú prácu aj v teréne bez potreby napájania zo siete.

Hlavné parametre

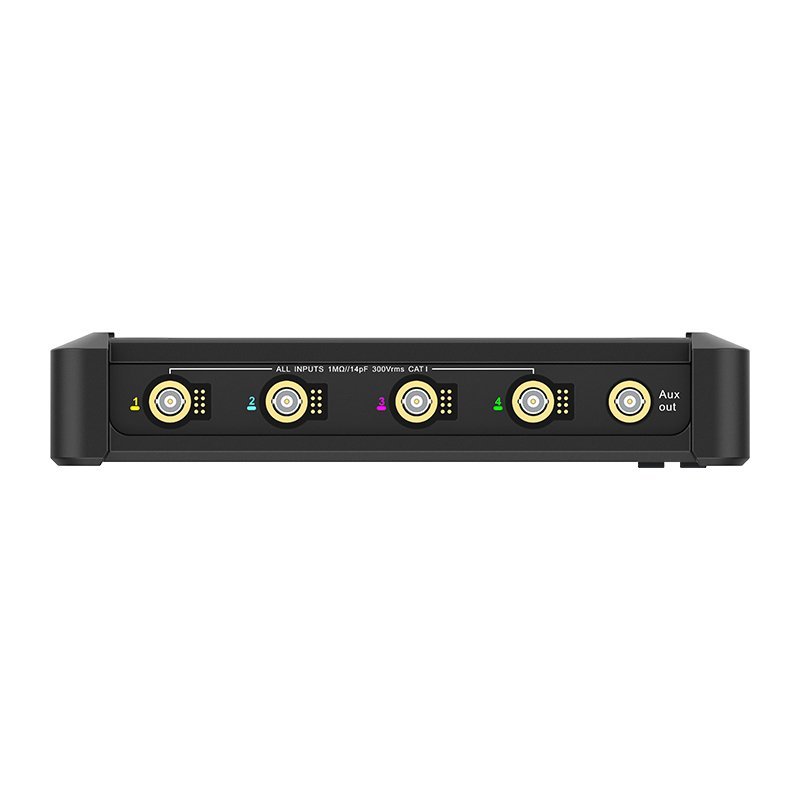

• Dva alebo štyri analógové kanály so šírkou pásma 100/200 MHz
• Vzorkovanie v reálnom čase až 1 GS/s
• Čas nábehu<= 1,75 ns
• Možnosť aktivácie dolnopriepustného filtera, obmedzenie pásma 30 MHz
• Hĺbka pamäte 70 Mpts
• Maximálne zachytenie 130 000 wfm/s
• Dekódovanie zberníc UART, CAN, LIN, SPI, I2C
• Frekvenčná spektrálna analýza FFT
• Matematické funkcie s automatickým meraním až 31 parametrov
• Možnosť uloženia a zobrazenia referenčných signálov
• Kurzory a funkcia ZOOM
• Režim YT, XY, Roll
• Záznam videa

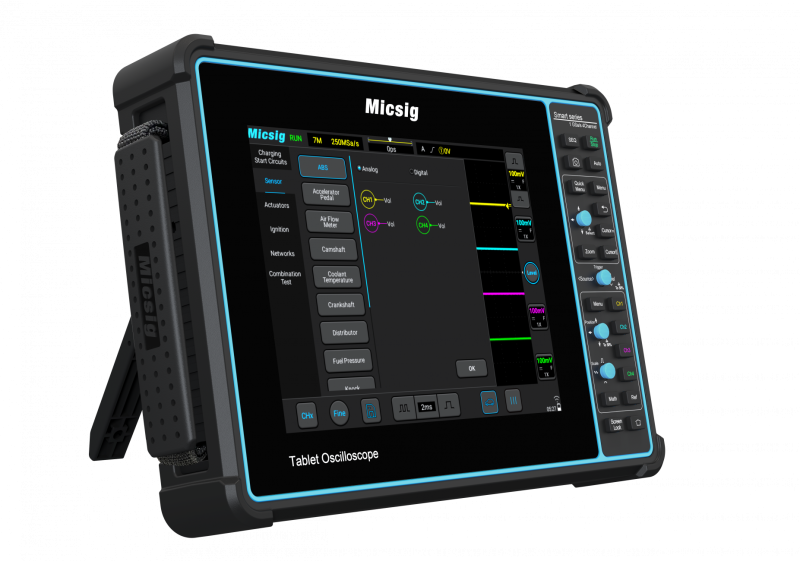

Diagnosticke testy - automotiv

• Štartovací obvod: 12V&24V nabíjanie, alternátor - zvlnenie napätia, Smart alternátor, 12V&24V štart, Štartovací prúd
• Senzory: ABS, pedál akcelerátora, prietokoměr vzduchu, vačkový hriadeľ, teplota chladiacej kvapaliny, kľukový hriadeľ, rozdeľovač, tlak paliva, senzor klepania,
  lambda sonda, MAP, rýchlosť jazdy, poloha škrticej klapky
• Ventily: Elektromagnetický ventil uhlíkového kanistera, Žhaviace sviečky, Elektromagnetický ventil EGR, Palivové čerpadlo, Ventil regulácie voľnobehu
  (IAC), Vstrekávač (benzín), Vstrekávač (nafta), Regulátor tlaku, Ventil regulácie množstva, Servomotor škrticej klapky, Chladiaci ventilátor s premenným
  otáčkami, Premenné časovanie ventilov.
• Zapaľovanie: Primárna cievka, Sekundárna cievka, Primárna + Sekundárna
• komunikačná sieť: CAN High&CAN Low, CAN FD, FlexRay, K line
• Kombinované testy: Kľukový hriadeľ + vačkový hriadeľ, vačkový hriadeľ + primárne zapaľovanie, primárne zapaľovanie + objem vstrekávača, kľukový hriadeľ + vačkový hriadeľ + objem vstrekávača + sekundárne zapaľovanie

Komunikácia a ukladanie údajov

Ďalšie funkcie a parametre

• Farebný dotykový 8'' displej s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov
• Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace deje
• Podpora viacbodového dotyku pre jednoduché ovládanie Multi-Touch
• Podpora softvérovej klávesnice pre zrýchlené zadávanie textu
• Automatické online aktualizácie pri pripojení k internetu
• Android / IOS aplikácia, PC diaľkové ovládanie
• Zámok tlacidla On/Off pre zabránenie nechcenému zapnutiu alebo vypnutiu (napr. pri transporte)
• Možnosť ovládania pomocou pripojenej USB myši
• Napájanie z Li-Ion akumulátora 7,4 V / 7500 mAh alebo externého adaptéra
• Rozmery 265 x 192 x 50 mm
• Hmotnosť 1,9 kg
• Bezpečnostná kategória CAT I / 300 V
• Záruka 3 roky (na hlavný prístroj)

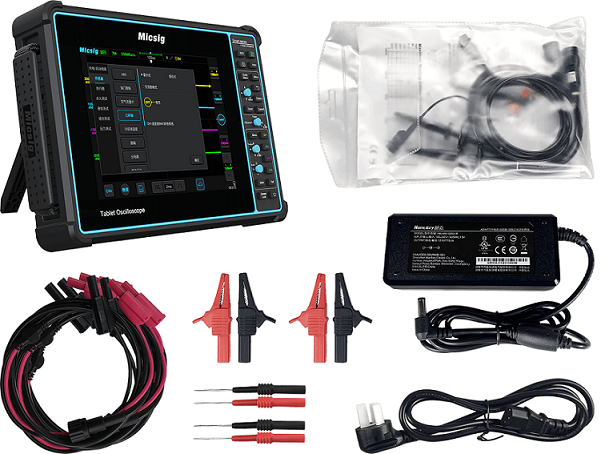

Rozsah dodávky:

100 MHz, 4 CH, 70 Mpts. 1 GSa/s
Nainštalované moduly: akumulátor, pútko na ruku, Wifi, HDMI, CAN, LIN, SPI, I2C, UART
