Micsig SATO2002 - Digitálny automobilový osciloskop 100/200 MHz
Značka: Micsig
MPN: SATO2002
Kód produktu:: SATO2002
Skladom u dodávateľa (expedícia do 14 dní)
936,14 €s DPH/ 1 ks
761,09 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Micsig SATO2002 - Digitálny automobilový osciloskop 100/200 MHz
Micsig SATO2002 - Digitálny automobilový osciloskop
Osciloskop zo série SATO je špeciálne navrhnutý pre diagnostiku v odvetví automotivu. Osciloskop je schopný akvizície a dekódovania CAN High /CAN Low, CAN FD, LIN, FlexRay, a K line signálov. Súčasťou sú profesionálne diagnostické funkcie a režimy pre diagnostiku áut a ich dielov.

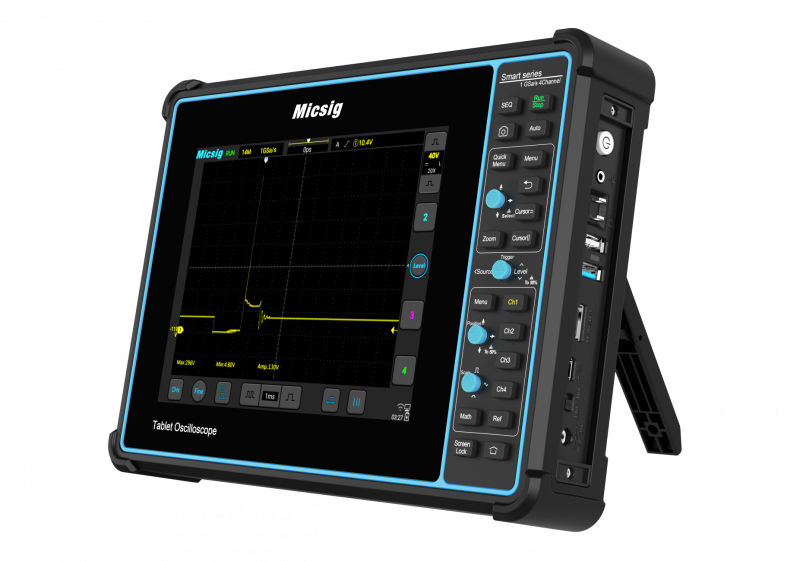

Všetky nastavenia je možné nastaviť pomocou 8" dotykovej obrazovky alebo pomocou ovládacieho panela s tlačidlami a gombíkmi. Podporuje diaľkové ovládanie cez wifi pomocou mobilnej aplikácie (Android/iOS) alebo pomocou PC. Osciloskop je tiež možné pripojiť cez HDMI k monitorom na prezentačné a demonštračné účely.

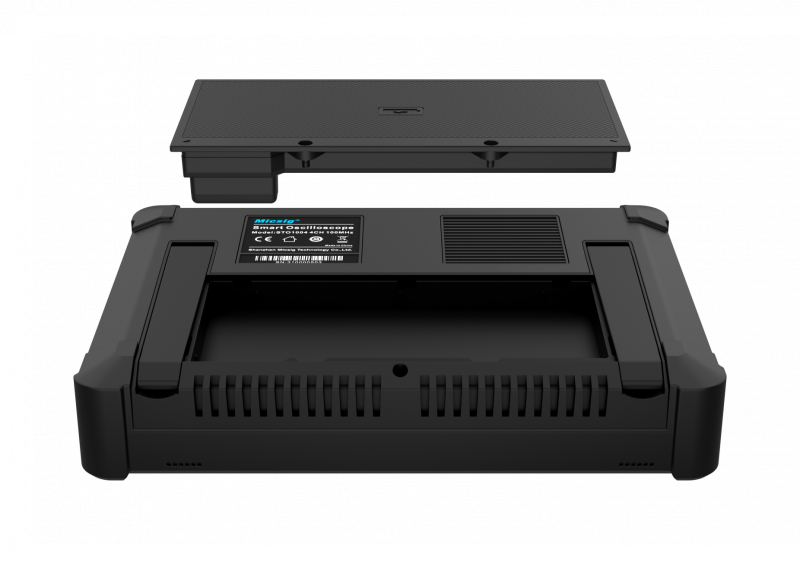

Zabudovaný akumulátor o veľkosti 7500mAh a kompaktný dizajn zabezpečuje pohodlnú prácu aj v teréne bez potreby napájania zo siete.
Hlavné parametre

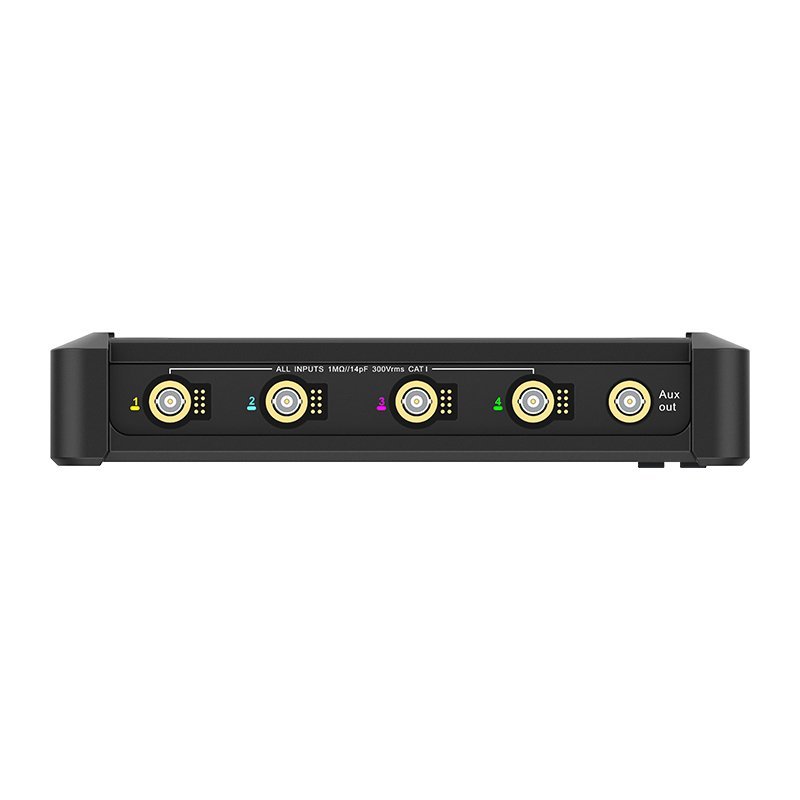

- Dva alebo štyri analógové kanály so šírkou pásma 100/200 MHz
- Vzorkovanie v reálnom čase až 1 GS/s
- Čas nábehu<= 1,75 ns
- Možnosť aktivácie dolnopriepustného filtera, obmedzenie pásma 30 MHz
- Hĺbka pamäte 70 Mpts
- Maximálne zachytenie 130 000 wfm/s
- Dekódovanie zberníc UART, CAN, LIN, SPI, I2C
- Frekvenčná spektrálna analýza FFT
- Matematické funkcie s automatickým meraním až 31 parametrov
- Možnosť uloženia a zobrazenia referenčných signálov
- Kurzory a funkcia ZOOM
- Režim YT, XY, Roll
- Záznam videa

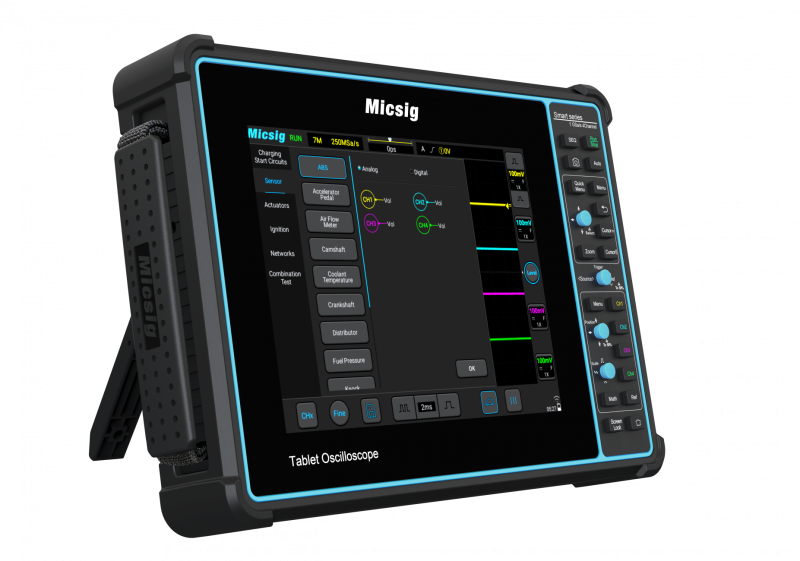

Diagnosticke testy - automotiv
- Štartovací obvod: 12V&24V nabíjanie, alternátor - zvlnenie napätia, Smart alternátor, 12V&24V štart, Štartovací prúd
- Senzory: ABS, pedál akcelerátora, prietokoměr vzduchu, vačkový hriadeľ, teplota chladiacej kvapaliny, kľukový hriadeľ, rozdeľovač, tlak paliva, senzor klepania,
lambda sonda, MAP, rýchlosť jazdy, poloha škrticej klapky - Ventily: Elektromagnetický ventil uhlíkového kanistera, Žhaviace sviečky, Elektromagnetický ventil EGR, Palivové čerpadlo, Ventil regulácie voľnobehu
(IAC), Vstrekávač (benzín), Vstrekávač (nafta), Regulátor tlaku, Ventil regulácie množstva, Servomotor škrticej klapky, Chladiaci ventilátor s premenným
otáčkami, Premenné časovanie ventilov. - Zapaľovanie: Primárna cievka, Sekundárna cievka, Primárna + Sekundárna
- komunikačná sieť: CAN High&CAN Low, CAN FD, FlexRay, K line
- Kombinované testy: Kľukový hriadeľ + vačkový hriadeľ, vačkový hriadeľ + primárne zapaľovanie, primárne zapaľovanie + objem vstrekávača, kľukový hriadeľ + vačkový hriadeľ + objem vstrekávača + sekundárne zapaľovanie
Komunikácia a ukladanie údajov
| |
| |
|
Ďalšie funkcie a parametre
- Farebný dotykový 8'' displej s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov
- Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace deje
- Podpora viacbodového dotyku pre jednoduché ovládanie Multi-Touch
- Podpora softvérovej klávesnice pre zrýchlené zadávanie textu
- Automatické online aktualizácie pri pripojení k internetu
- Android / IOS aplikácia, PC diaľkové ovládanie
- Zámok tlacidla On/Off pre zabránenie nechcenému zapnutiu alebo vypnutiu (napr. pri transporte)
- Možnosť ovládania pomocou pripojenej USB myši
- Napájanie z Li-Ion akumulátora 7,4 V / 7500 mAh alebo externého adaptéra
- Rozmery 265 x 192 x 50 mm
- Hmotnosť 1,9 kg
- Bezpečnostná kategória CAT I / 300 V
- Záruka 3 roky (na hlavný prístroj)

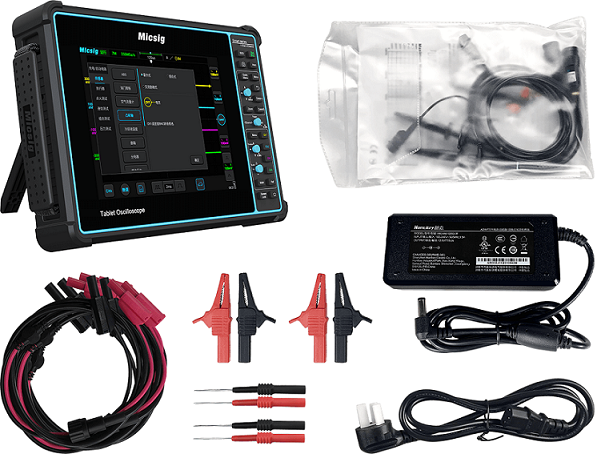

Rozsah dodávky:
200 MHz, 2 CH, 70 Mpts. 1 GSa/s
Nainštalované moduly: akumulátor, pútko na ruku, Wifi, HDMI, CAN, LIN, SPI, I2C, UART
- Dva alebo štyri analógové kanály so šírkou pásma 100/200 MHz
- Vzorkovanie v reálnom čase až 1 GS/s
- Čas nábehu <= 1,75 ns
- Možnosť aktivácie dolnopriepustného filtera, 30 MHz obmedzenie pásma
- Hĺbka pamäte 70 Mpts
- Maximálne zachytenie 130 000 wfm/s
- Dekódovanie zberníc UART, CAN, LIN, SPI, I2C
- Frekvenčná spektrálna analýza FFT
Normy a zhoda
CAT I / 300 V
Časté otázky
- Aké sú hlavné špecifikácie Micsig SATO2002?
- osciloskop má 2 alebo 4 analógové kanály so šírkou pásma 100/200 MHz, vzorkovanie až 1 GS/s, hĺbku pamäte 70 Mpts a čas nábehu <= 1,75 ns. Podporuje dekódovanie zberníc UART, CAN, LIN, SPI, I2C, CAN FD, FlexRay a K-line.
- Aké diagnostické funkcie má osciloskop pre automotivu?
- SATO2002 ponúka špecializované diagnosticke testy pre nabíjací/štartovací obvod, senzory (ABS, pedál akcelerátora, vačkový hriadeľ, Lambda sonda atď.), ventily, zapaľovanie a komunikačné siete. Podporuje kombinované testy a analýzu viacerých parametrov súčasne.
- Ako sa dá osciloskop ovládať a pripojiť?
- osciloskop sa ovláda pomocou 8" dotykovej obrazovky alebo ovládacieho panela s tlačidlami. Podporuje diaľkové ovládanie cez WiFi pomocou mobilnej aplikácie (Android/iOS) alebo PC. Možno ho pripojiť cez USB 3.0/2.0, USB Type-C a HDMI.
- Aká je výdrž batérie a rozmery prístroja?
- Prístroj je vybavený Li-Ion akumulátorom 7,4 V / 7500 mAh, ktorý umožňuje prácu bez napájania zo siete. Rozmery sú 265 x 192 x 50 mm a hmotnosť 1,9 kg, čo umožňuje pohodlnú prácu v teréne.
