Micsig STO1004 - Scopemeter 100 MHz
Značka: Micsig
MPN: STO1004
Kód produktu:: STO1004
Skladom u dodávateľa (expedícia do 14 dní)
869,63 €s DPH/ 1 ks
707,02 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Micsig STO1004 - Scopemeter 100 MHz
Micsig STO1004 - Scopemeter
Prenosný štyrikanálový osciloskop s dotykovým displejom do 100 MHz.
Osciloskopy série Micsig STO1000 umožňujú jednoduché a rýchle ovládanie pomocou kombinácie multidotykového kapacitného displeja s tradičnými tlačítkami a gombíkmi.
Inteligentné osciloskopy rady Micsig Smart Tablet Oscilloscope - STO1000 využívajú inovatívny spôsob ovládania, ktorý kombinuje plne dotykové ovládanie s ovládaním tlačítkami a gombíkmi. Disponujú veľkou hĺbkou pamäte, Wi-Fi rozhraním, dekódovaním sériových zberníc a ďalšími funkciami. Integrovaný akumulátor ponúka meranie kdekoľvek je to potrebné.
Rada osciloskopov Micsig Smart Tablet Oscilloscope - STO1000 využíva najnovejšiu technológiu dotykových 8" priemyselných displejov a nový vylepšený systém hardvéru a softvéru.
STO1000 je vybavený vysoko citlivým digitálnym spúšťacím systémom, podporuje spúšťanie a dekódovanie sériovou zbernicou a má bohatú ponuku meracích a matematických funkcií. Obsahuje funkcie digitálneho filtra, 256-úrovňového stupňovania intenzity a funkciu zobrazenia intenzity pomocou farieb.
Integrované je rozhranie Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a externe spúšťanie. V kombinácii s patentovanou technológiou jedinečného dotykového algoritmu spoločnosti Micsig, STO1000 ponúka používateľom bezkonkurenčné prevádzkové skúsenosti.
STO1000 je vybavený vysoko citlivým digitálnym spúšťacím systémom, podporuje spúšťanie a dekódovanie sériovou zbernicou a má bohatú ponuku meracích a matematických funkcií. Obsahuje funkcie digitálneho filtra, 256-úrovňového stupňovania intenzity a funkciu zobrazenia intenzity pomocou farieb.
Integrované je rozhranie Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a externe spúšťanie. V kombinácii s patentovanou technológiou jedinečného dotykového algoritmu spoločnosti Micsig, STO1000 ponúka používateľom bezkonkurenčné prevádzkové skúsenosti.
Hlavné parametre
- Digitálny štyrikanálový osciloskop so šírkou pásma 100 MHz
- Vzorkovanie v reálnom čase až 1 GS/s
- Čas nábehu<= 3,5 ns
- Možnosť aktivácie dolnopriepustného a hornopriepustného filtra, 20 MHz obmedzenie pásma
- Hĺbka pamäte 70 Mpts (jeden kanál),
- Maximálne zachytenie 130 000 wfm/s (verzia E)
- Dekódovanie zberníc UART, CAN, LIN, SPI, I2C, 1553B (voliteľne), 429 (voliteľne)
- 256 úrovní intenzity pri zobrazenie dosvitu (výskyt je jasnejší pre časté udalosti) a funkcia zobrazenia teplotou farby (časté výskyty sú prezentované červenou farbou a menej časté modrou farbou)
- Frekvenčná spektrálna analýza FFT
- Matematické funkcie s automatickým meraním až 31 parametrov (súčasné zobrazenie až 10 parametrov)
- Možnosť uloženia a zobrazenia referenčných signálov
- Kurzory a funkcia ZOOM
- Režim YT a XY
- Záznam videa
Komunikácia a ukladanie údajov
- Vstavaná 32 GB pamäť na ukladanie údajov s možnosťou rozšírenia externou USB pamäťou
- Rozhranie USB 3.0/2.0 a Typ-C
- USB HOST na pripojenie externej pamäte USB
- USB DEVICE na pripojenie zariadenia k PC
- LAN, Wi-Fi
- HDMI rozhranie na projekciu na väčších obrazovkách a projektoroch (vhodné pre prezentačné a vzdelávacie aplikácie)
- Diaľkové ovládanie pomocou aplikácie iOS alebo Android
Ďalšie funkcie a parametre
- Farebný dotykový 8'' displej s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov
- Nové UPI (Universal Probe Interface) rozhranie pre jednoduché automatické nastavenie sond a ich napájanie. Stále ale zachovaná možnosť pripojenia bežných BNC sond
- Vysoko kvalitné tlačidlá a gombíky pre jednoduché ovládanie. Nové integrované joysticky pre ešte jednoduchšie ovládanie
- Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace javy
- Podpora viacbodového dotyku pre jednoduché ovládanie Multi-Touch
- Podpora softvérovej klávesnice pre zrýchlené zadávanie textu
- OS Android s možnosťou inštalácie ďalších aplikácií tretích strán
- Automatické online aktualizácie pri pripojení k internetu
- Zamok tlacidla On/Off pre zamedzenie nechceného zapnutia alebo vypnutia (napr. pri transporte)
- Možnosť ovládania pomocou pripojenej USB myši
- Napájanie z Li-Ion akumulátora 7,4 V / 7500 mAh alebo externého adaptéra
- Rozmery 265 x 192 x 50 mm
- Hmotnosť 1,9 kg
- Bezpečnostná kategória CAT I / 300 V

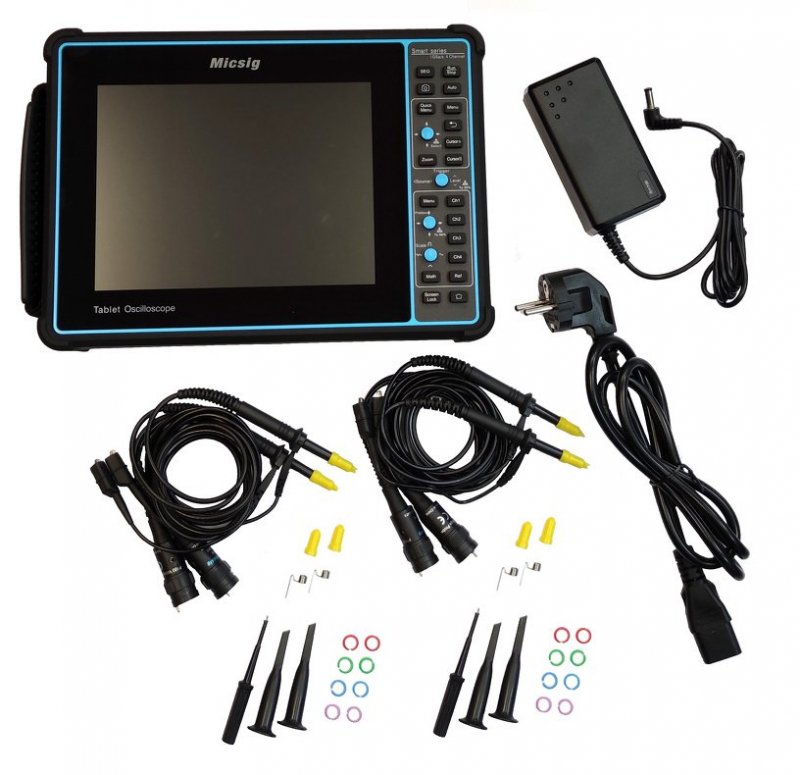

Rozsah dodávky:
Scopemeter Micsig STO1004, 4 ks sond, pútko na ruku, ochranný film pre LCD, Li-Ion akumulátor, sieťový adaptér a návod na obsluhu
- Digitálny štyrikanálový osciloskop so šírkou pásma 100 MHz
- Vzorkovanie v reálnom čase až 1 GS/s
- Čas nábehu <= 3,5 ns
- Možnosť aktivácie dolnopriepustného a hornopriepustného filtra, obmedzenie pásma 20 MHz
- Hĺbka pamäte 70 Mpts (jeden kanál)
- Maximálne zachytenie 130 000 wfm/s (verzia E)
- Dekódovanie zberníc UART, CAN, LIN, SPI, I2C, 1553B (voliteľne), 429 (voliteľne)
- 256 úrovní intenzity pri zobrazenie dosvitu (výskyt je jasnejší pre časté udalosti) a funkcia zobrazenia teplotou farby (časté výskyty sú prezentované červenou farbou a menej časté modrou farbou)
Normy a zhoda
CAT I / 300 V
Časté otázky
- Aká je šírka pásma Micsig STO1004?
- Micsig STO1004 má šírku pásma 100 MHz s vzorkovaním v reálnom čase až 1 GS/s.
- Aké rozhrania má osciloskop?
- osciloskop disponuje rozhraniami USB 3.0/2.0, USB Type-C, HDMI, LAN, Wi-Fi a externým spúšťaním.
- Ako dlho sa dá osciloskop používať bez nabíjania?
- Integrovaný LI-Ion akumulátor s kapacitou 7500 mAh umožňuje meranie kdekoľvek je to potrebné. Presná doba závisí od režimu použitia.
- Aké sériové zbernice sa dajú dekódovať?
- osciloskop podporuje dekódovanie zberníc UART, CAN, LIN, SPI, I2C, a voliteľne 1553B a 429.
