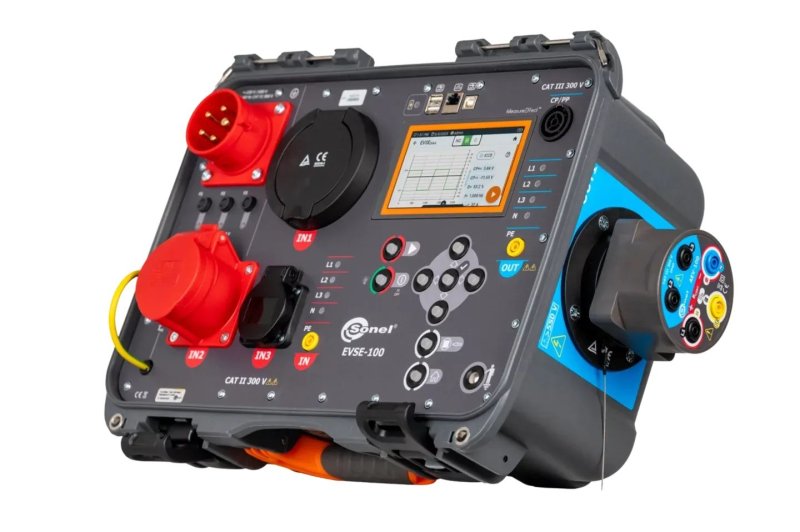

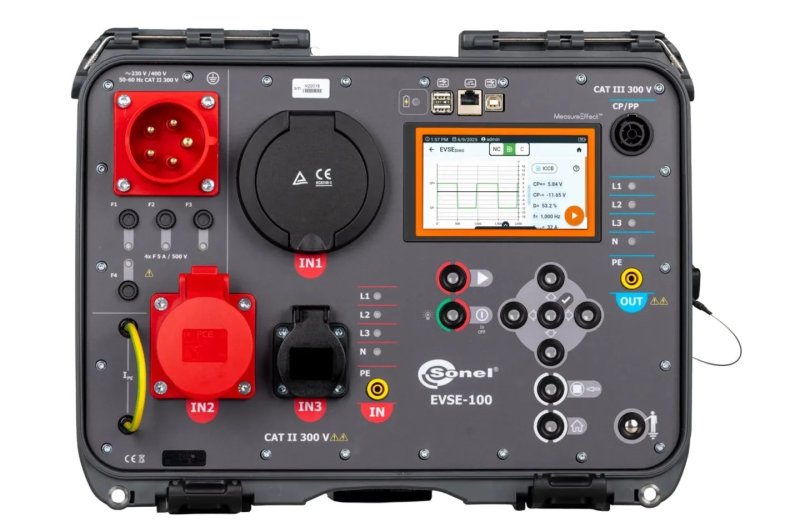

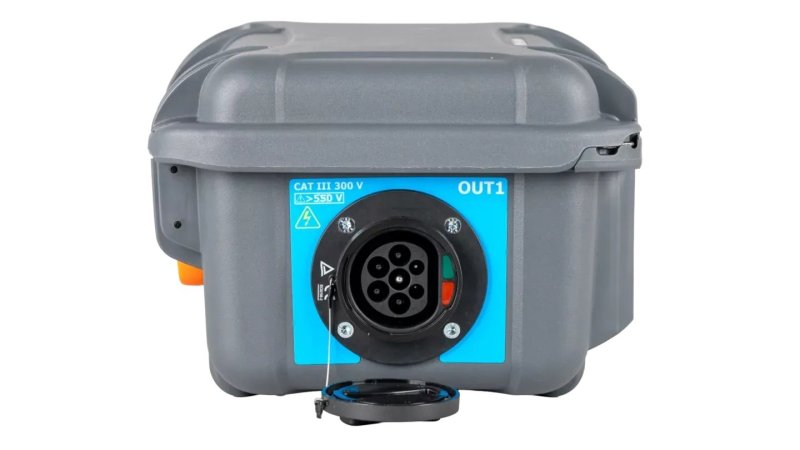

Sonel EVSE-100 - Multifunkčný analyzátor pre nabíj Simulácia PP 13–80 A

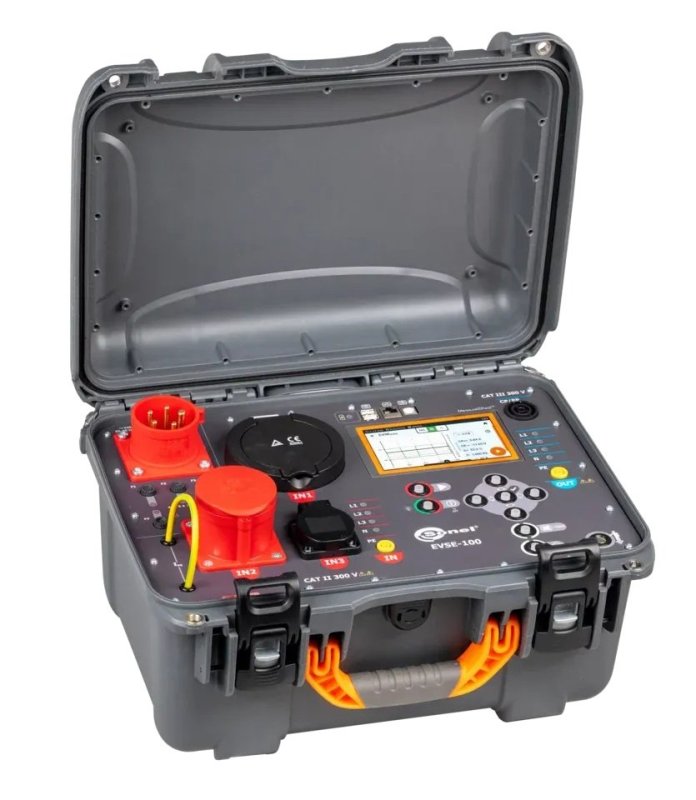

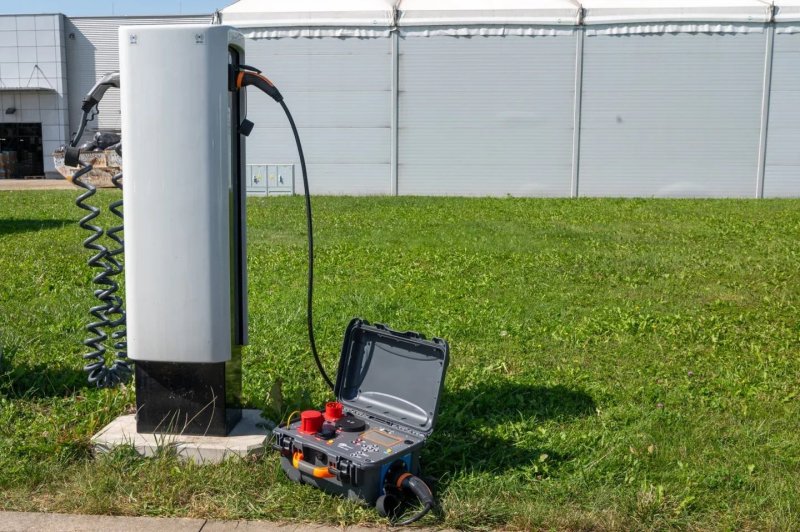

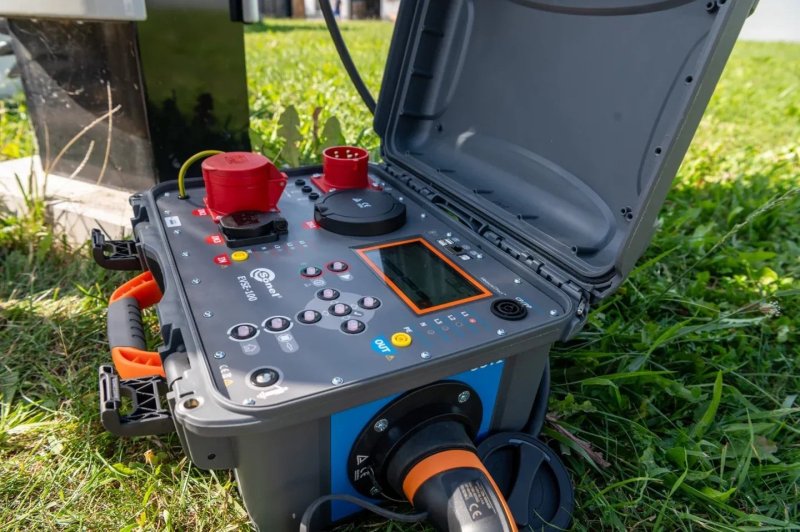

Multifunkčný analyzátor Sonel EVSE-100 je prístroj určený pre diagnostiku nabíjacích staníc a káblov pre elektromobily.Pomocou jedného zariadenia je možné vykonať kompletné testovanie týchto zariadení, ukončené vygenerovaním profesionálnej správy. Vďaka vhodnej simulácii obvodov CP a PP môže meracie zariadenie uviesť stanicu do rôznych pracovných stavov. Tým je možné overiť správnu funkciu riadiaceho systému a vykonať meranie v oblasti ochrany proti úrazu elektrickým prúdom. Funkčnosť a bezpečnosť je možné ďalej overiť simuláciou chýb na strane napájania (nabíjacia stanica – ICCB) aj na strane vozidla (obvod CP).

Sonel MeasureEffect™

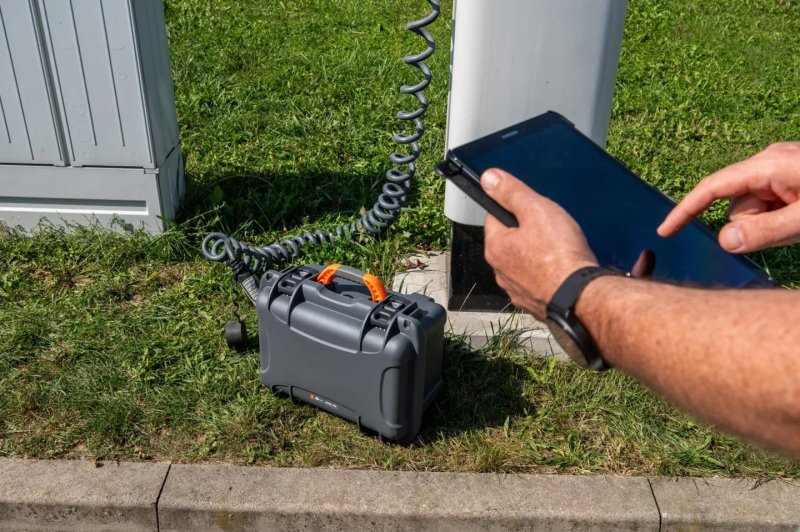

Prístroj je súčasťou platformy Sonel MeasureEffect™ – komplexného systému umožňujúceho meranie, ukladanie a správu údajov a viacstupňovú kontrolu nad meracími zariadeniami.

Použitie

Prístroj umožňuje diagnostiku:

• AC nabíjacích staníc elektromobilov so zásuvkou alebo s pevne pripojeným káblov typu 2 (1fázových aj 3fázových),
• prenosných nabíjacích staníc s konektorom typu 2 (1fázových i 3fázových),
• nabíjacích kabelov.

Základné funkcie prístroja

Simulácia parametrov vodičov PP:

• otvorený obvod,
• 13 A, 20 A, 32 A, 63 A, 80 A.

Simulácia komunikácie CP:

• stav A – vozidlo nie je pripojené,
• stav B – vozidlo pripojené, nenabíja sa,
• stav C – vozidlo pripojené, nabíjanie bez ventilácie,
• stav D – vozidlo pripojené, nabíjanie s ventiláciou.

Ochranné merania:

• meranie slučky skratu Z,
• meranie parametrov prúdových chráničov RCD (AC, A, B, 6 mA DC),
• meranie izolačného odporu RISO,
• meranie prechodového odporu RCONT,
• indikácia poradia fáz,
• odpor kódovacieho rezistoru RC,
• meranie zemného odporu RE.

Analýza EVSE – diagnostika:

• napätie CP+, CP-,
• frekvencia f (PWM),
• striedavosť signálu D (PWM),
• maximálny nabíjací prúd IMAX,
• graf CP+, CP-, f, D, IMAX,
• čas vypnutia toff,
• čas zapnutia ton.

Analýza EVSE – simulácia chýb (ICCB, EVCS):

• CPsh – skrat CP na PE,
• Dsh – skrat diódy,
• PEop – prerušenie vodiča PE.

Analýza EVSE – simulácia chýb (ICCB):

• L1op – prerušenie fázy L1,
• L2op – prerušenie fázy L2,
• L3op – prerušenie fázy L3,
• Nop – prerušenie nulového vodiča,
• PEop – prerušenie ochranného vodiča PE,
• L<->PE – zámena fázy L s PE,
• UEXT(PE) – napätie na vodiči PE.
