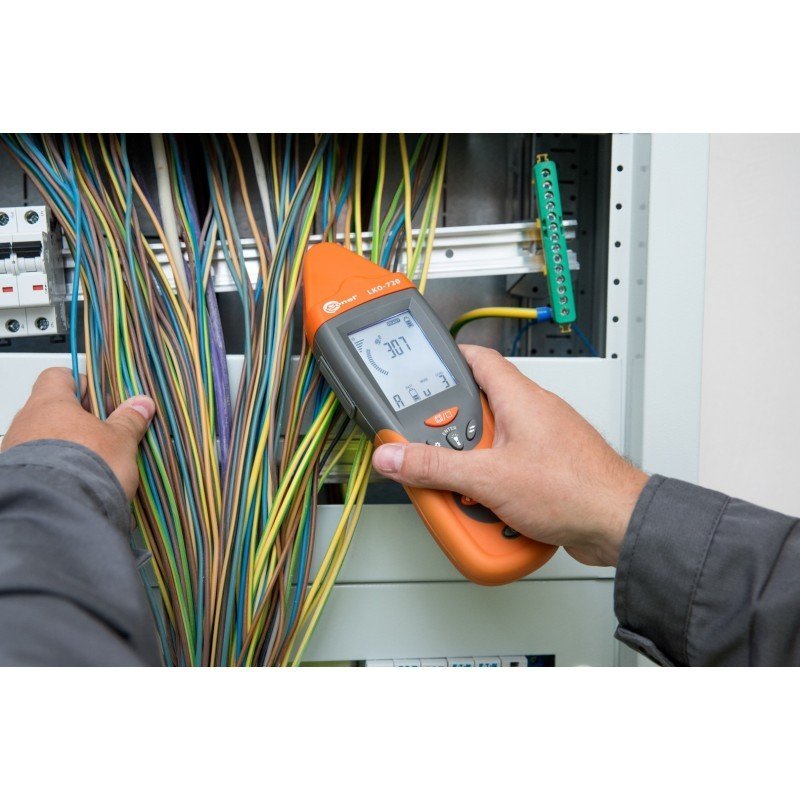

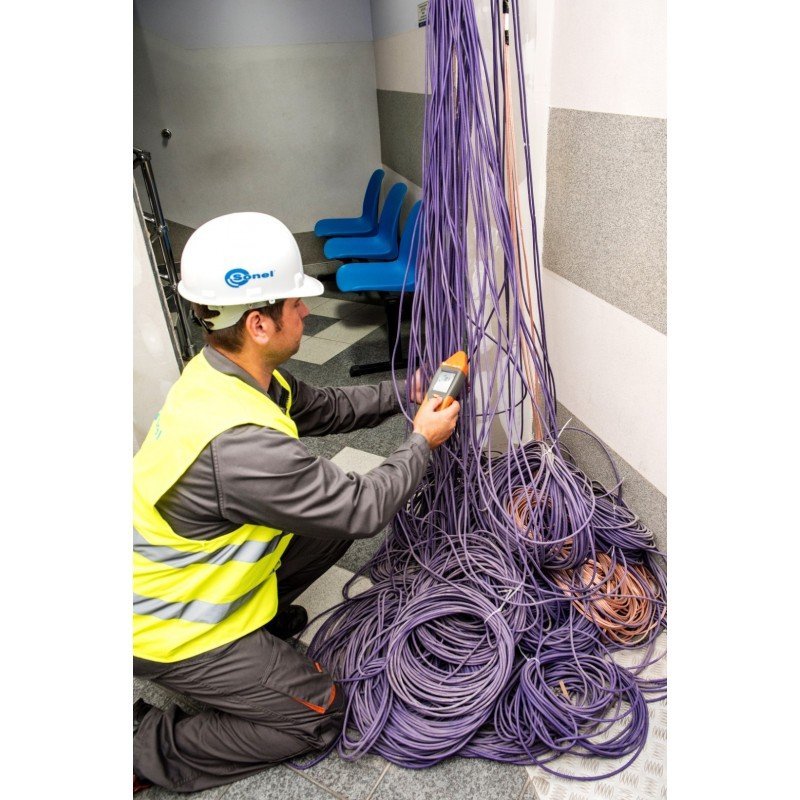

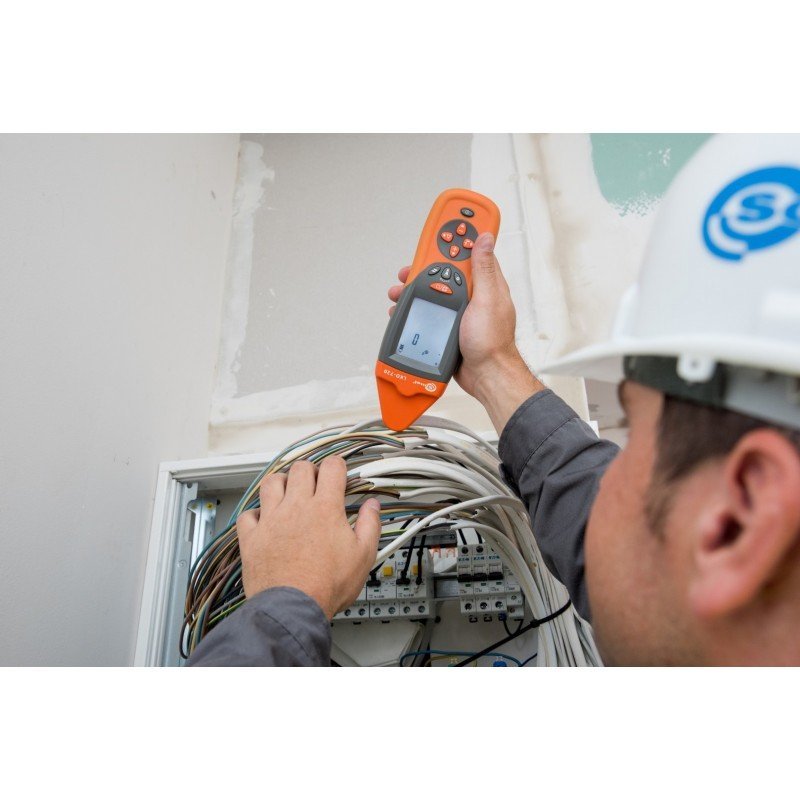

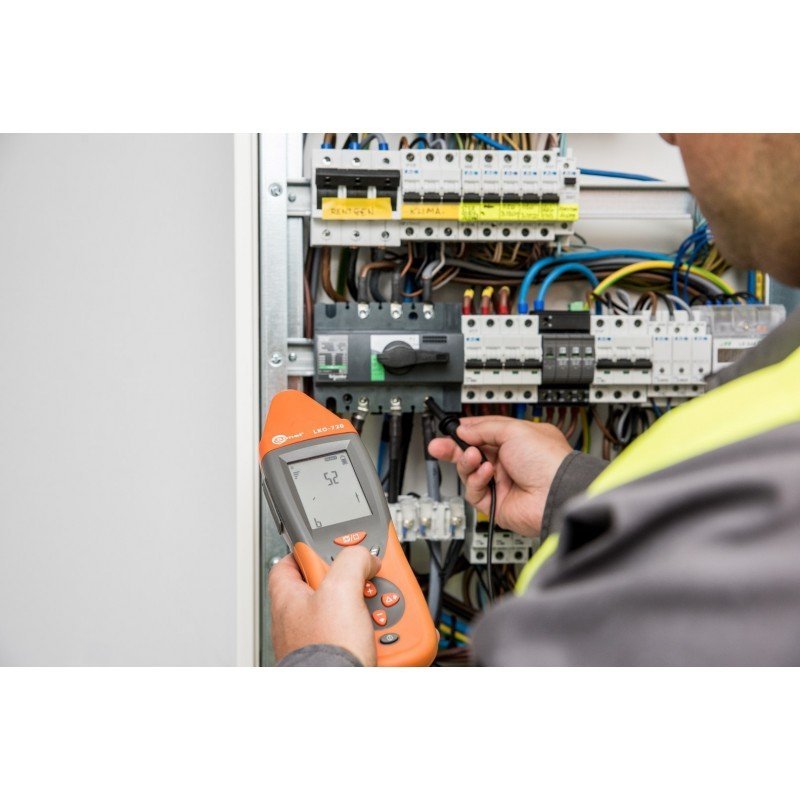

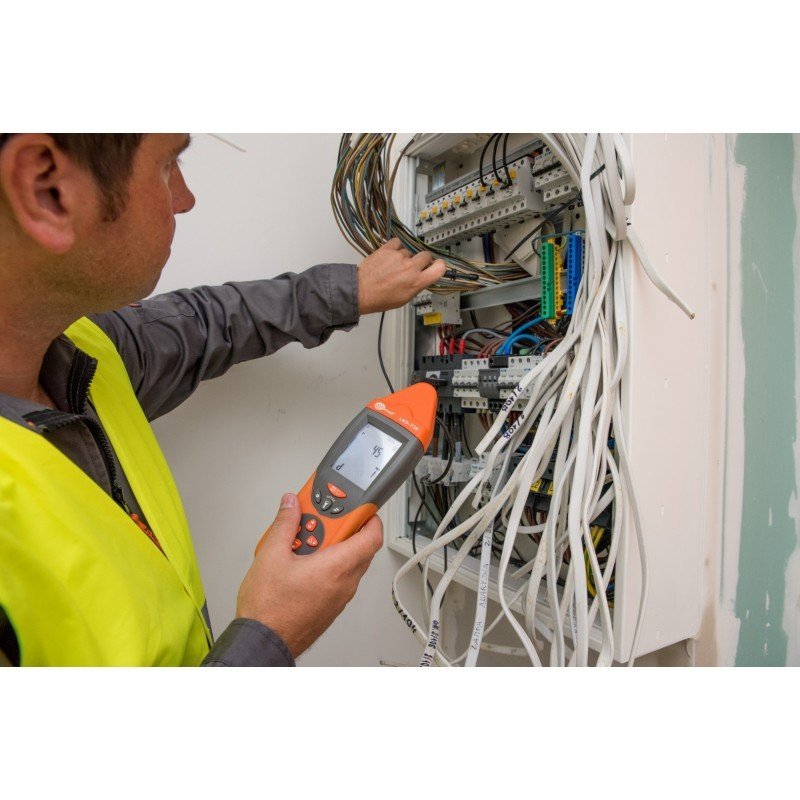

Sonel LKZ-720 - detektor vodičov a káblov do 500 m dĺžky

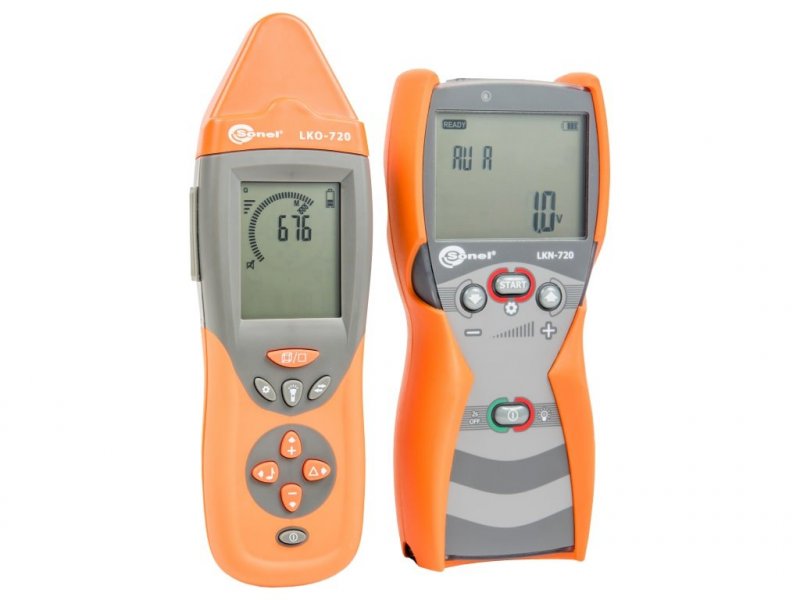

LKZ-720 je určený na vyhľadávanie vodičov v rôznych prostrediach (betón, tehly, drevo), aj pod napätím, bez potreby odpojenia akéhokoľvek zariadenia od testovanej siete. Sada sa skladá z LKN-720 vysielača + LKO-720 prijímača.

Lokátor vodičov a káblov LKZ-720:

• Je určený na detekciu káblov a vodičov v rôznych prostrediach (betón, tehly, drevo, pôda, atď.) V živých aj neživých obvodoch (nie je potrebné odpájať napájanie z testovanej siete).
• Veľmi široké využitie prístroja
• Umožňuje sledovanie podzemných káblov v dĺžke do 500m a do hĺbky až 2m

Možnosti detekcie káblov a vodičov (živých aj neživých):

• Detekcia vodičov v stenách, stropoch a podlahách (50 / 60Hz)
• Určenie prerušených vodičov.
• Sledovanie inštalačných trás v celej budove.
• Detekcia zásuviek a vypínačov v inštalácii budovy.
• Vyhľadávanie skratov medzi vodičmi.
• Sledovanie trás tienených káblov.
• Sledovanie trás vodičov umiestnených v kovových trubkách.

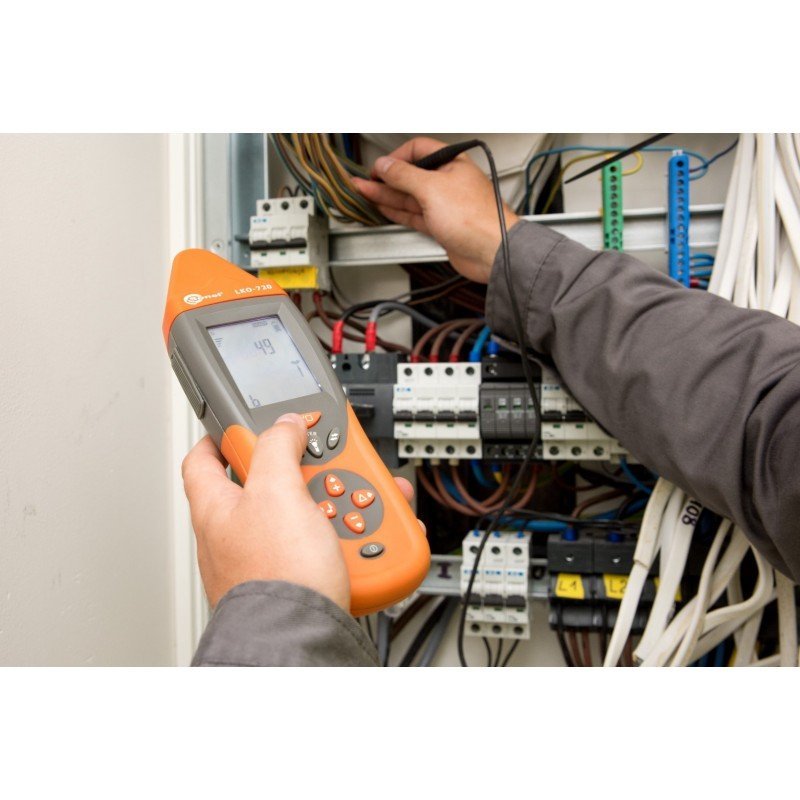

• Identifikácia poistiek a jističov v rozvádzačoch.
• Sledovanie podzemných kábľových trás (dĺžka max. 500, hĺbka max. 2 m).
• Sledovanie vodovodných, vykurovacích a plynových potrubie.
• Bezkontaktná detekcia vodičov pod napätím.

Ďalšie funkcie detektora vodičov:

• Indikácia úrovne prijatého signálu na grafickom LCD displeji prijímača a pomocou akustických signálov
• Prevádzka vysielača v широkom rozsahu menovitého napätia, až do 500 Vrms
• Meranie napätia na objekte do 500 Vrms,
• Tri úrovne zosilnenia signálu vysielača
• Funkcia 3D v prijímači - detekcia smeru toku prúdu a presné umiestnenie objektu
• Fazovy detekčny rezim
• K prijímačú je možné priradiť až 4 vysielače súčasne na zistenie komplikovaných prerušení, alebo na identifikáciu vodiča v komplexnej kabeláži
• svietidlo s jasnou LED
• zásuvka na pripojenie slúchadiel k prijímačú
• podsvietený LED displej na prácu v tme
• Trvale zobrazený stav nabitia Batéria
• zobrazenie priradenia konkrétneho vysielača k prijímačú
• automatický alebo manuálny výber prevádzkových režimov vysielača
• päť režimov práce prijímača / vysielača - prudový režim, napäťový režim, prudovo - napäťový režim, identifikácia fázy, výkonový režim (uzavretý obvod bez napätia), detekcia poistiek a jističov, indukcny rezim kliestami, lokalizácia 50 / 60Hz elektr. vyžarovania (neon)
• aktualizácia softvéru cez USB
• voliteľné príslušenstvo umožňuje presnú lokalizáciu - napríklad kontaktné alebo bezkontaktné sondy, vysielacie a prijímacie meracie kliešte, ďalší vysielač.

Ďalšia technická špecifikácia:

• Druh izolácie: dvojitá, podľa STN STN EN 61010-1
• Bezpečnosť: CAT III 600V podľa STN STN EN 61010-1
• Krytie vysielača podľa STN STN EN 60529: IP67
• Krytie prijímača podľa STN STN EN 60529: IP40
• Napájanie vysielača: štyri AA alkalické batérie alebo štyri nabíjacie batérie NiMH (AA)
• Napájanie prijímača: 6LR61 9 V alkalická batéria.
• maximalna dosiahnutelnost prijímača (režim "I") 2m do hĺbky, 500 do dĺžky
• dosah bezkontaktnej detekcie el. poľa max: 20 cm (vo vzduchu), 5 cm (v betóne)
• Rozmery vysielača: 221 x 102 x 62 mm.
• Hmotnosť vysielača: cca 700 g
• Rozmery prijímača: 245 x 77 x 52 mm
• Hmotnosť prijímača: cca 400 g
• Pracovná teplota: -10 ... +50 ° C.

Rozsah dodávky :

• Krokodílka K02; červená (WAKRORE20K02)
• Krokodílka K02; modrá (WAKROBU20K02)
• Zemná sonda (tyč); 26 cm (WASONG26)
• Meracie hroty s banánovým konektorom, modrý (WASONBUOGB1)
• Meracie hroty s banánovým konektorom, červený (WASONREOGB1)
• Testovací kábel s banánovým konektorom, 20 m; červený (WAPRZ020REBB)
• Testovací kábel s banánovým konektorom, 1,2 m; červený (WAPRZ1X2REBB)
• Testovací kábel s banánovým konektorom, 1,2 m; modrý (WAPRZ1X2BUBB)
• Puzdro na prepravu M6 (WAFUTM6)

Voliteľné príslušenstvo:

• Adaptér magnetický uhlový, modrý (WAADAUMAGKBU)
• Adaptér magnetický uhlový, čierny (WAADAUMAGKBL)
• Bezkontaktná sonda (WASONBDOT)

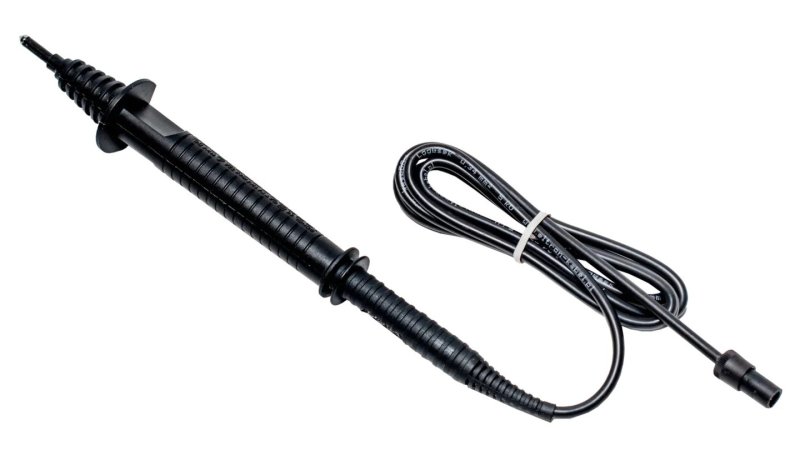

• Kontaktná sonda (WASONDOT)
• Meracie hroty s banánovým konektorom, čierny CAT III 1000V (WASONBLOGB1)
• Prijímacie kliešte C-8 (WASONCEGC8)
• Vysielacie kliešte N-1 (WACEGN1BB)
