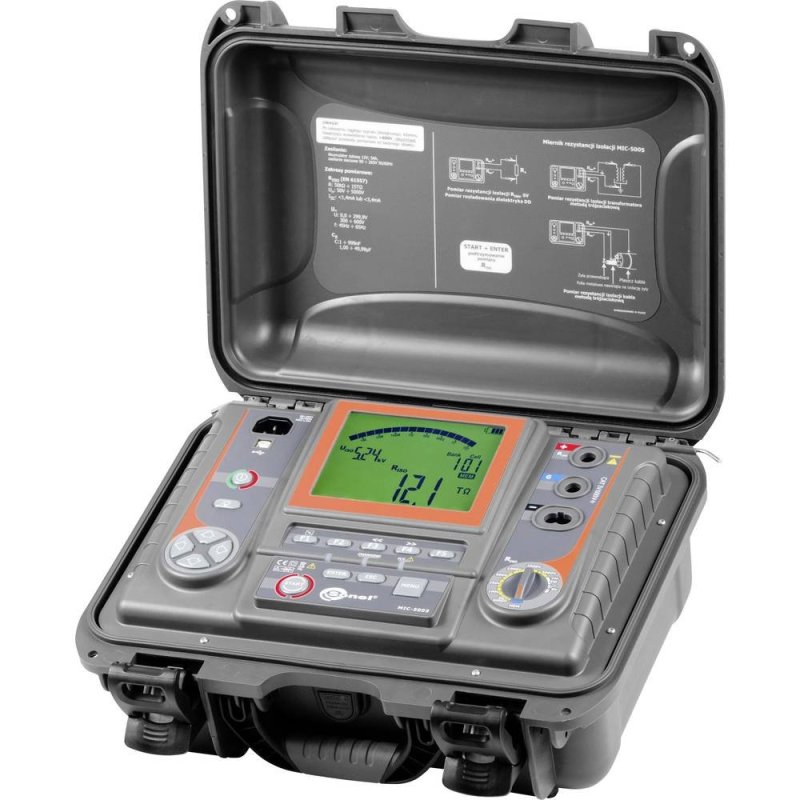

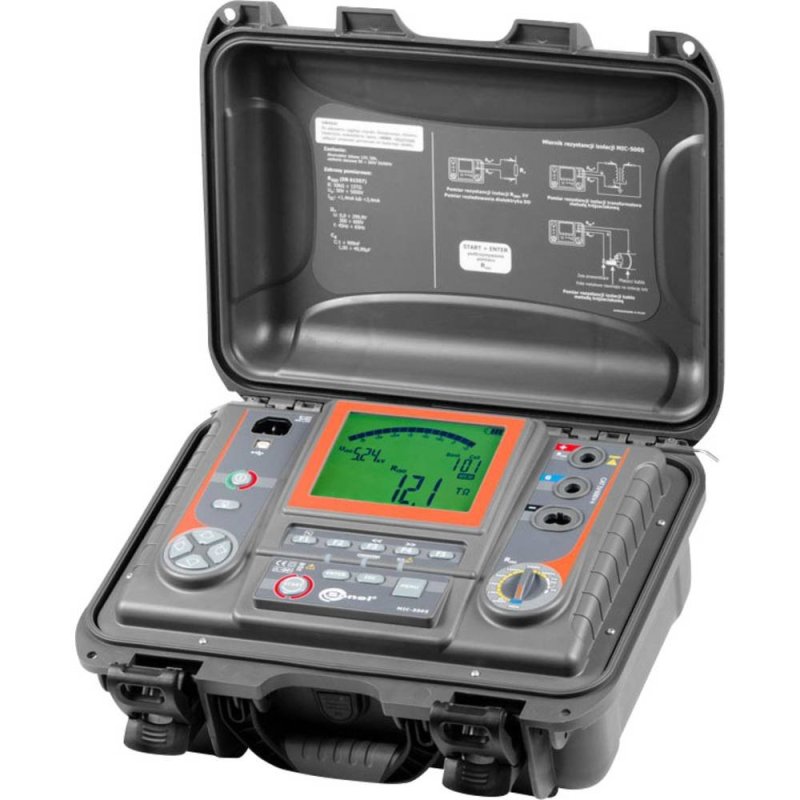

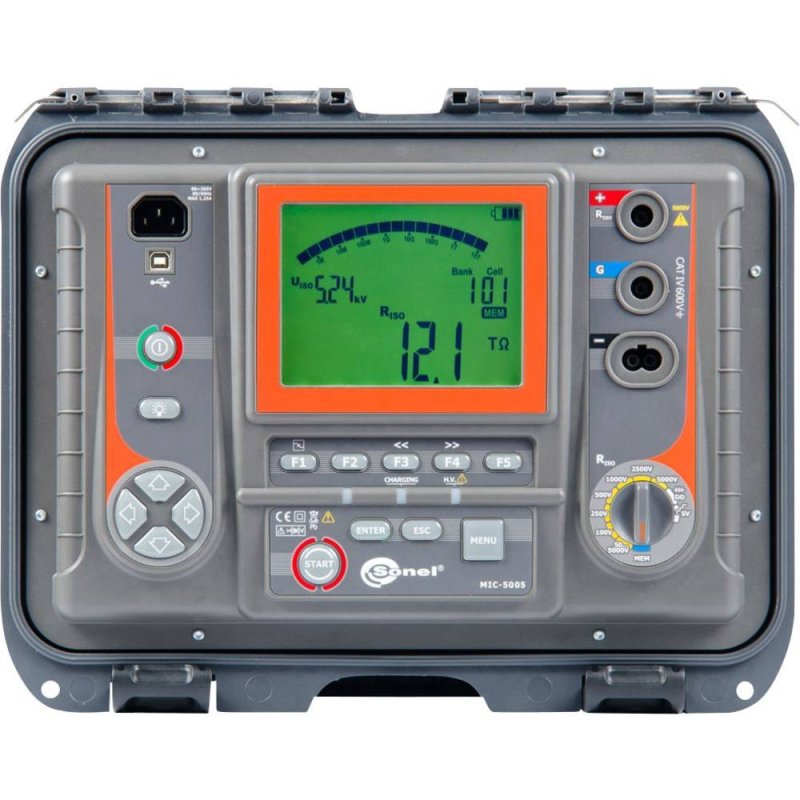

Sonel MIC-5005 - Merač izolačného odporu 50 V až 5 kV

tester Sonel MIC 5005 meria izolačné rezistory do 15 TOhm, skúšobným napätím 50 V až 5 kV, ktoré je možné nastaviť krokom 10 V a 25 V.
Tester meria kapacitu počas testu, únikové prúdy, automaticky vybíja obvod po vykonaní testu atď.
Prístroj meria aj koeficient PI, DAR, DD, SV, vnútorná segmentovaná pamäť umožňuje uložiť 11880 meraní.
Namerané hodnoty je možné preniesť do počítača cez rozhranie USB alebo bezdrôtovo.
Počas merania obvodov so šumom je možné použiť digitálne filtre.
Prevedenie zodpovedá CAT IV / 600V, IP 67 (zatvorený kryt), IP 54 (počas merania).

Meranie izolačného odporu:

- meracie napätie voliteľné v rozsahu 50…1000 V každých 10 V, v rozsahu 1000 V…5000 V každých 25 V,
- stále zobrazenie meraného izolačného odporu alebo únikového prúdu,
- samočinné vybíjanie kapacity meraného objektu po ukončení merania izolačného odporu,
- akustická signalizácia päťsekundových časových úsekov, ktoré uľahčujú snímanie časových parametrov,
- nastaviteľný čas merania – maximálne 99'59",
- odpočítavané časy merania T1,T2,T3 pre meranie jedného alebo dvoch absorpčných činiteľov v rozsahu 1…600 s,
- meranie absorpčných činiteľov Ab1, Ab2, DAR, PI,
- zobrazenie skutočného meracieho napätia v priebehu merania,
- maximálny meracie prúd 1,2 mA alebo 3 mA,
- zabezpečenie pred meraním objektov pod napätím,
- meranie izolačného odporu pomocou dvoch alebo troch káblov,
- meranie s využitím káblov s dĺžkou do 20 m,
- meranie krokovým napätím (5 V),
- meranie vybíjania dielektrika (DD),
- lokalizácia poškodenia (spálenia),
- odolnosť voči rušeniu – digitálne filtre pre meranie pri vysokých rušeniach (10 s, 30 s, 60 s).

Doplňujúce funkcie meracích zariadení:

Meranie kontinuity ochranných vodičov a spojovanie ochranných vodičov podľa normy PN-STN STN STN EN 61557-4-4 prúdom>= 200 mA (MIC-5010).
Nastavitelne limity minimálneho izolačného odporu a maximálneho odporu
Rcont (MIC-5010).
Meranie kapacity počas merania RISO.
Meranie únikového prúdu pri meraní izolačného odporu.
Meranie jednosmerného a striedavého napätia v rozsahu 0…600 V.
Pamäť 990 buniek (11880 záznamov) spolu s možnosťou bezdrôtového zaslania údajov do počítača PC (pomocou adaptéra USB – OR-1) alebo pomocou kábla USB.
Napájanie zo sád akumulátorov, zabudovaná rýchla nabíjačka.
Podsvietaná klávesnica (MIC-5010).
Meracie prístroje spĺňajú požiadavky normy PN-STN STN STN EN 61557-4-4.

Elektrická bezpečnosť:

- druh izolácie ....................................................... dvojitá, podľa PN-STN STN EN 61010-1 a IEC 61557
- meracie kategória ................................. CAT IV 600 V (CAT III 1000 V) podľa PN-STN STN EN 61010-1
- stupeň ochrany krytu podľa PN-STN STN EN 60529 .................. IP54 (IP67 s uzavretým obalom krytu)

Nominálne podmienky používania:

- pracovná teplota ......,,,,,,,,,,,..................................................................................-20...+50°C
- skladovacia teplota ...........................................................................................-25...+70°C
- vlhkosť ..............................................................................................................20%...80%
- nadmorská výška ...................................................................................................<=2000 m
- referenčná teplota ....................................................................................+23°C ± 2°C
- referenčná vlhkosť ...............................................................,,................................40%...60%

Ďalšie technické údaje:

- napájanie meracích prístrojov ....................................................zabudovaný gelový akumulátor
......................................sieťové, dodatočne pre MIC10k1 a MIC-5050: 90 V – 260 V 50/60 Hz
- hmotnosť c..................................................................................................................ca 7 kg
- rozmery ................................................................................................390 x 310 x 170 mm
- displej MIC-10k1 a MIC-5050 .................................................................... LCD 5,6" grafický
- displej MIC-5010 a MIC-5005 ....................................................................LCD segmentový
- prenos výsledkov MIC-10k1 a MIC-5050 U ..................................... USB port alebo Bluetooth®
- prenos výsledkov MIC-5010 a MIC-5005 ...........................USB port alebo bezdrôtový z OR-1
