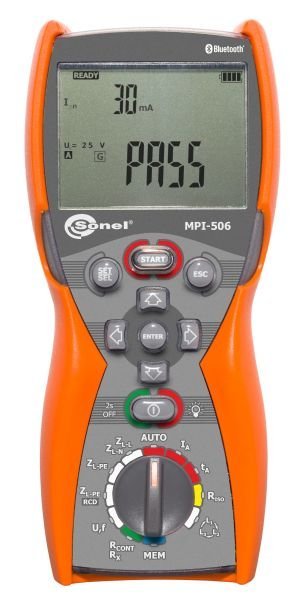

Sonel MPI-506 - Tester elektrických inštalácií 100 kΩ - 600 MOhm

Sdružený revízny prístroj vyhovujúci norme ČSN EN 61557. Izolačný odpor napätím 100, 250, 500 V do 600 MOhm. Kompletný test prúdových chráničov (AC, A), Imax (RCD) 15mA. Skutočná impedancia ochrannej slučky 180 až 460 V, vnútorný odpor siete.
Prechodové rezistory prúdom 200 mA. Určenie poradia fáz. Vnútorná pamäť na 990 meraní, rozhranie Bluetooth. Prvotný kalibračný list od výrobcu Sonel. Softvér Sonel umožňuje prenos nameraných hodnôt. Hmotnosť 2,2 kg.

Funkcie:

• automatické blokovanie pri prítomnosti napätia
• meranie impedancie slučky Z s bez vybavenia chrániča
• meranie vnútorného odporu siete Z I
• testovanie prúdových chráničov A, AC
• meranie bez vybavenia a s vybavením chráničky
• meranie malých odporov prúdom 200mA
• kontrola ochranného vodiča a zapojenia zásuvky
• meranie napätia a kmitočtu určenie poradia fáz
• vnútorná pamäť na 990 meraní
• rozhranie Bluetooth pre prenos hodnôt do počítača
• softvér (pozri príslušenstvo)

Technické údaje:

Meranie izolačného odporu

• Automatické blokovanie pri prítomnosti napätia
• Rozsah merania 100 kΩ - 600 MOhm rozlíšenie 1 kOhm - 100 kOhm
• Skúšobné napätie 100, 250, 500 V DC
• Skúšobný prúd min. 1 mA DC

Meranie impedancie slučky (ZL-PE, ZL-N + ZL-L)

• ZL-PE 15 mA (bez vybavenia RCD) vyšší prúd s vybavením RCD
• Napájacie napätie 180 - 460 V
• Kmitočet inštalácie 45 - 65 Hz
• Rozsah merania 0,01 - 1 Ohm
• Rozlíšenie max. 0,01
• Presnosť ±(6%MH + 5)

Výpočet skratového prúdu

• Rozsah merania 0,055 A - 40,00 kA rozlíšenie 0,001

Meranie a testovanie prúdových chráničov (EN 61557)

• Typ chráničky AC, A
• Testovanie chráničky s vybavením a bez vybavenia
• Meranie dotykového napätia
• Meranie doby vybavenia
• Meranie vybavovacieho prúdu
• Meranie odporu uzemnenia
• Nastavenie priebehu testovacieho prúdu

Meranie dotykového napätia

• Napätie inštalácie 100 - 440 V
• Kmitočet inštalácie 45,0 - 65,0 Hz ±(0,1%+1)
• Rozlíšenie 0,1 V

Meranie vybavovacieho času

• Impulzný režim 5,0 - 500 ms
• Postupne narústajúci In 10 - 200 ms
• Prúdové chráničky In: 10, 30, 100, 300, 500, 1000 mA

Meranie vybavovacieho prúdu

• Meracie prúd 1/2xIn, 1xIN, 2xIn, 5xIn
• Menovitý prúd 10, 30, 100, 300, 500, 1000 mA

Meranie malých odporov

• Rozsah merania 0,00 - 19,99 Ohm rozlíšenie 0,01 Ohm
• 20,0 - 199,9 Ohm 0,1 Ohm
• 200 - 400 Ohm 1 Ohm
• presnosť +/-(2% + 3D), meracie prúd 200mA, Kompenzácia meracích vodičov

Meranie AC / DC napätia

• Rozsah merania 0,1 - 440 V rozlíšenie 0,1 - 1 V presnosť ±(2,0 %+ 2)

Určenie poradia fáz

• Rozsah merania 100 - 440 V

Všeobecné informácie

• Komunikácia s počítačom
• Vnútorná pamäť 990 meraní
• Rozhranie Bluetooth
• Softvér Sonel Reader SW
• Napájacie napätie LR6 alkalické batérie alebo -AA - 4 x 1,5V (akumulátory NiMH)
• Stupeň krytia IP 67
• Rozmery 220 x 98 x 58 mm
• Hmotnosť 0,8 kg (s akumulátormi)
